Set de 2 conectori Cartek cu 50 de contacte de sertizare pentru panoul PDP-16

Setul de conectori Cartek pentru panoul PDP-16 permite conectarea fasciculului de cabluri la panoul de distribuție electrică Cartek cu 16 canale. Acesta include doi conectori posteriori și 50 de contacte de sertizare pentru realizarea unui cablaj adaptat echipamentelor vehiculului.

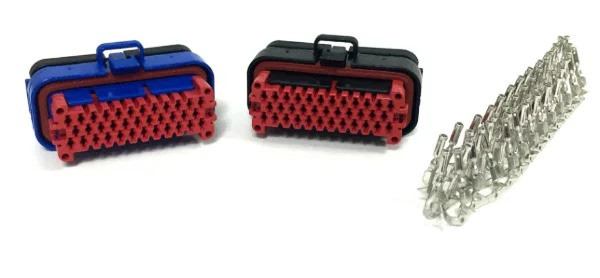

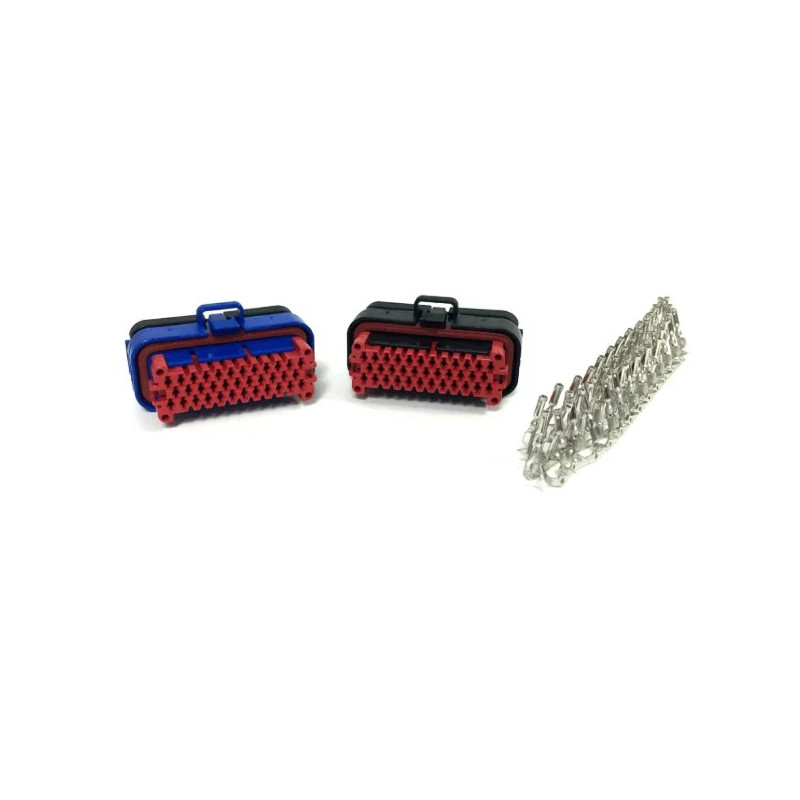

Conectorii negru și albastru corespund celor două prize posterioare ale panoului. Contactele sunt furnizate separat pentru a pregăti firele înainte de introducerea lor în locașurile conectorului.

Caracteristici tehnice

• Marcă: Cartek
• Referință producător: CK-PDP-LF
• Tip: kit de conectori cu contacte de sertizare
• Compatibilitate: panou de distribuție electrică Cartek CK-PDP-16
• Număr de conectori: 2
• Culoare: negru și albastru
• Număr de contacte de sertizare: 50
• Instrucțiuni de utilizare: incluse
• Cabluri electrice: neincluse
• Unealtă de sertizare: neincluse

Instalare

Cartek recomandă utilizarea sculei de sertizare TE 58529-1 (sculă de sertizare TE Connectivity Pro-Crimper III pentru contacte Multimate Tip III+, contacte Multimate Tip VI). O sertizare realizată cu o sculă necorespunzătoare poate împiedica poziționarea corectă a contactelor în conectori.

Pregătiți cablurile, crimpati contactele, apoi introduceți-le conform schemei de pinare indicate în manualul panoului PDP-16. Verificați blocarea fiecărui contact și corespondența cablajului înainte de a alimenta cu tensiune.

Conținut furnizat

• Un conector posterior negru.
• Un conector posterior albastru.
• 50 de contacte de sertizare.
• Un manual de instrucțiuni.
