Panou de distribuție electrică Cartek PDP-08 cu 8 canale

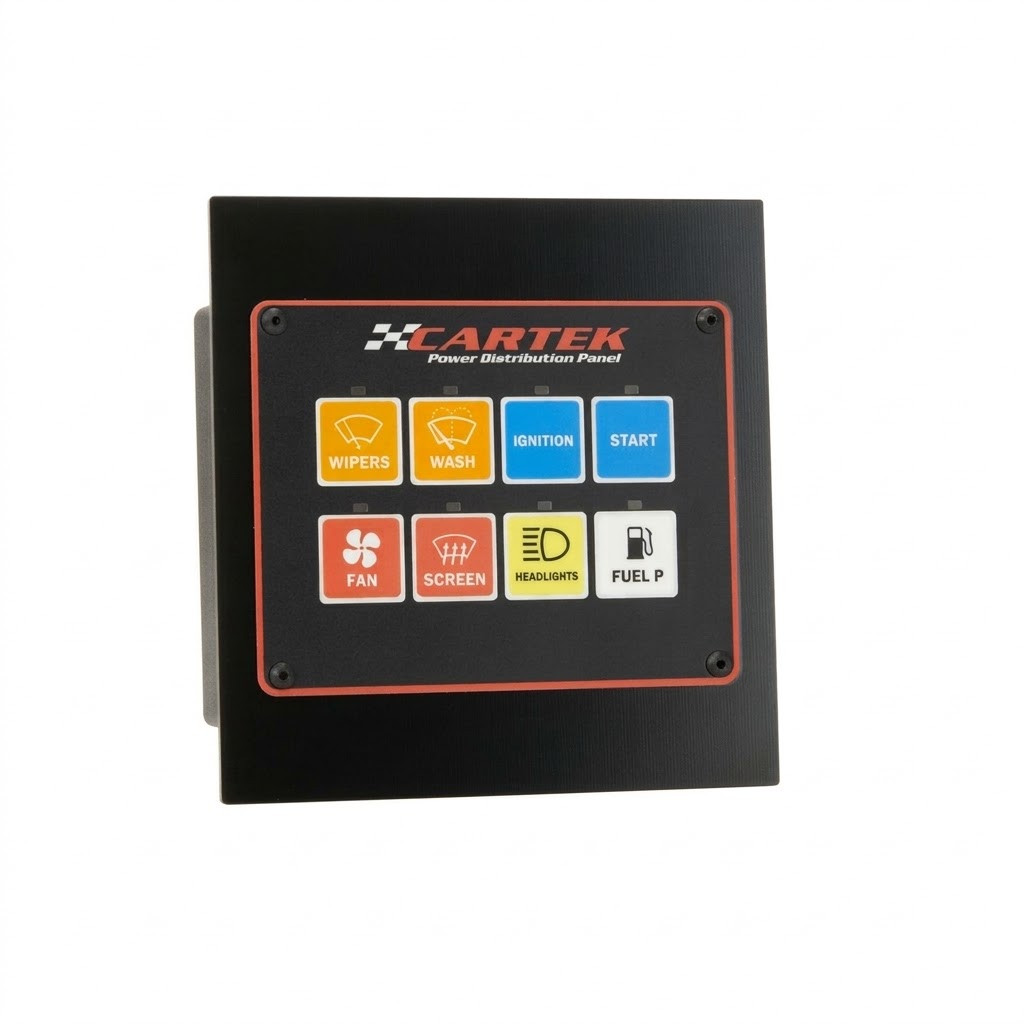

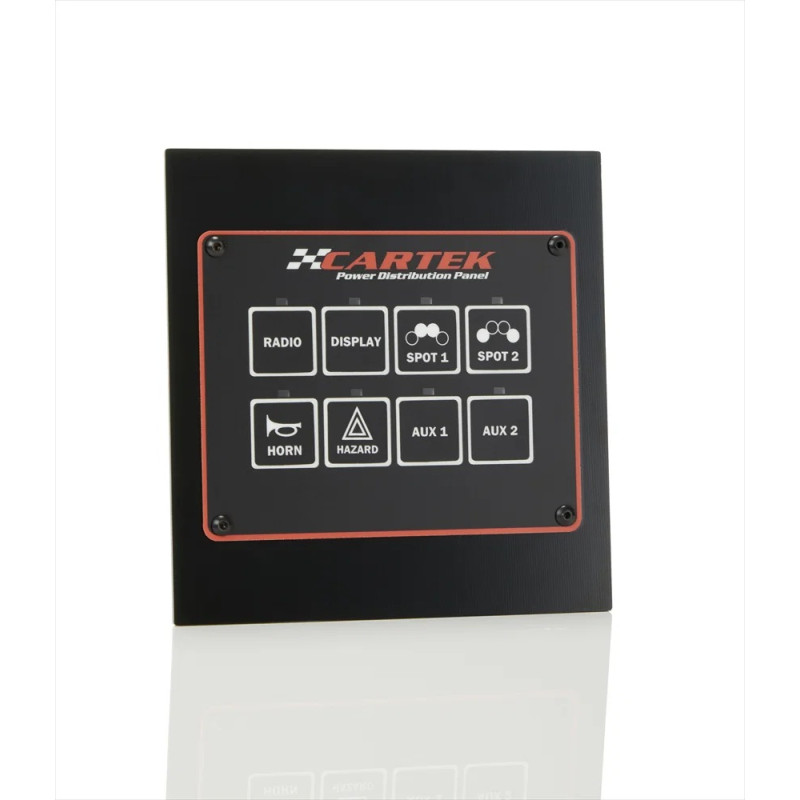

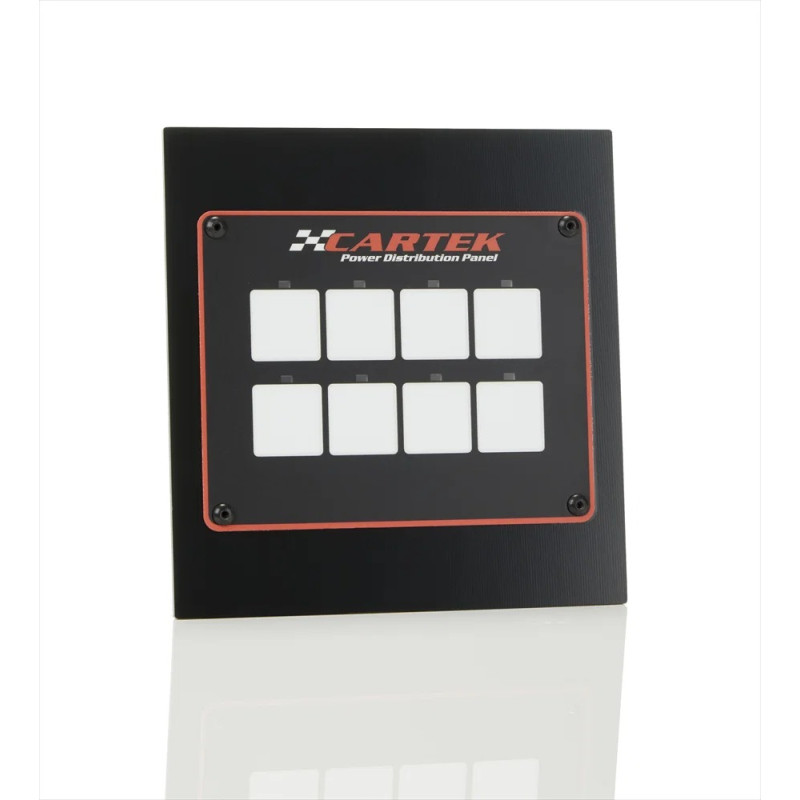

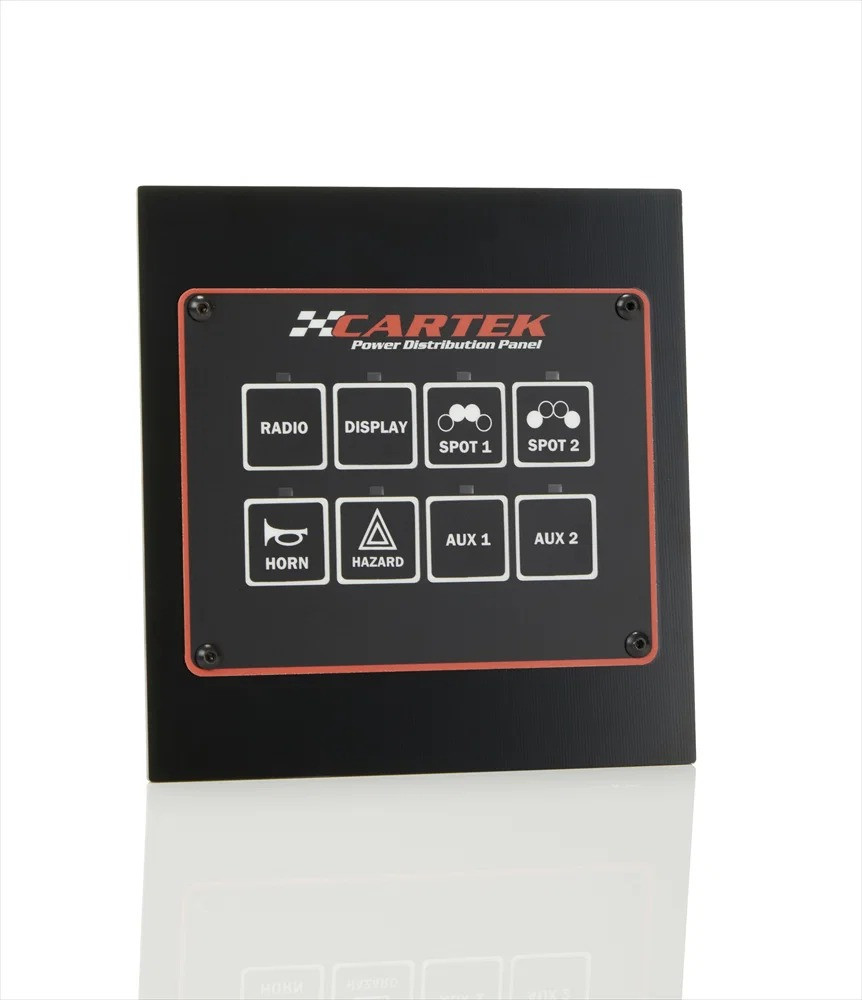

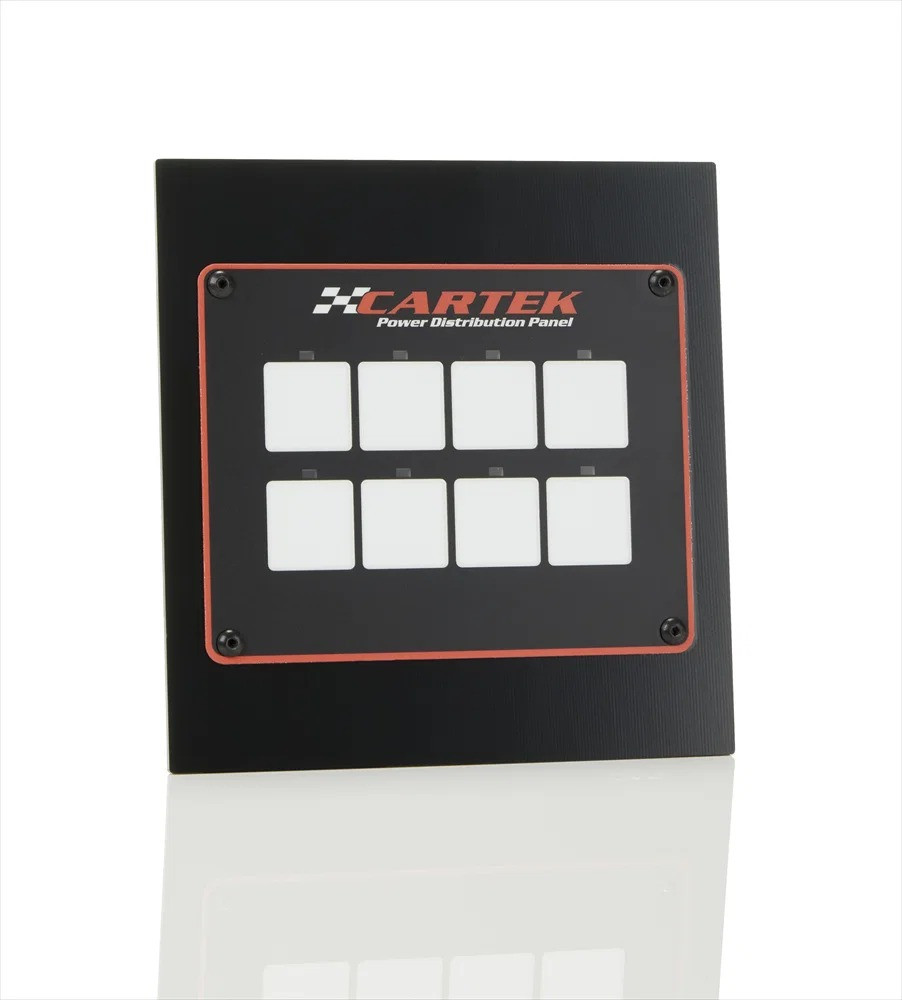

Panoul de distribuție electrică Cartek PDP-08 cu 8 canale centralizează alimentarea și comandarea echipamentelor electrice ale unui vehicul de competiție. Acesta reunește într-o singură carcasă un modul de distribuție a puterii și un panou de butoane, pentru a simplifica cablajul și a înlocui siguranțele, releuele și intrerupătoarele circuitelor pe care le controlează.

Fiecare canal dispune de o protecție electronică împotriva supratensiunilor și a scurtcircuitelor. Funcția și pragul de curent se configurează direct de pe butoanele panoului, fără a fi nevoie de un computer. Echipamentele pot fi apoi comandate de pe panoul frontal, de la intrerupători la distanță sau prin intrările unității de control a motorului.

Caracteristici tehnice

• Marcă: Cartek.
• Model: PDP-08.
• Referință producător: CK-PDP-08.
• Ieșiri de putere: 8 canale configurabile.
• Curent total disponibil în mod continuu: 80 A.
• Praguri de curent pe canal: 5, 10 sau 15 A.
• Asocierea a două canale: setări de 20, 25 sau 30 A.
• Intrări pentru unitatea de control a motorului: 8.
• Intrări/ieșiri de comandă: 8.
• Intrare dedicată intrerupătorului de circuit electronic Cartek XR: 1.
• Gestionarea ștergătoarelor de parbriz: funcție dedicată cu intrare pentru poziția de repaus.
• Iluminare de fundal: două niveluri de intensitate.
• Dimensiunile panoului frontal: 145 × 140 mm.
• Greutate: 450 g.
• Temperatură de funcționare: de la −10 la +85 °C.

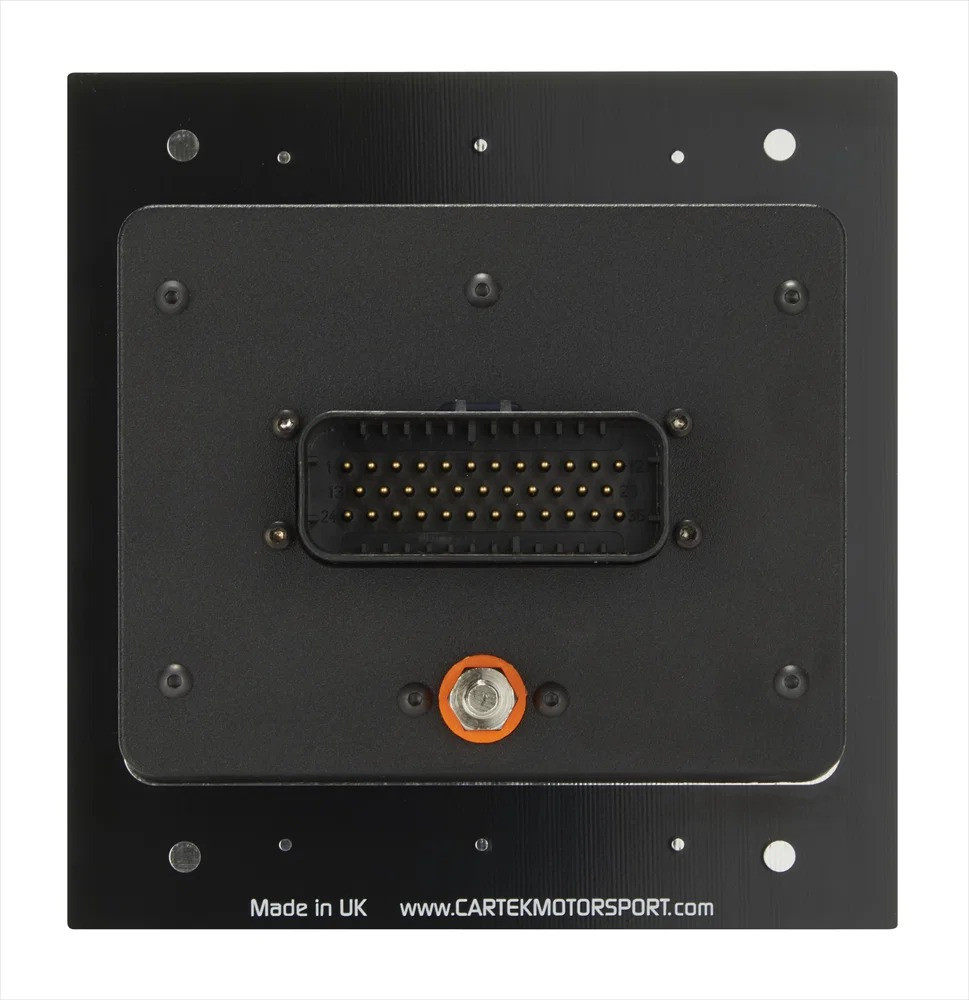

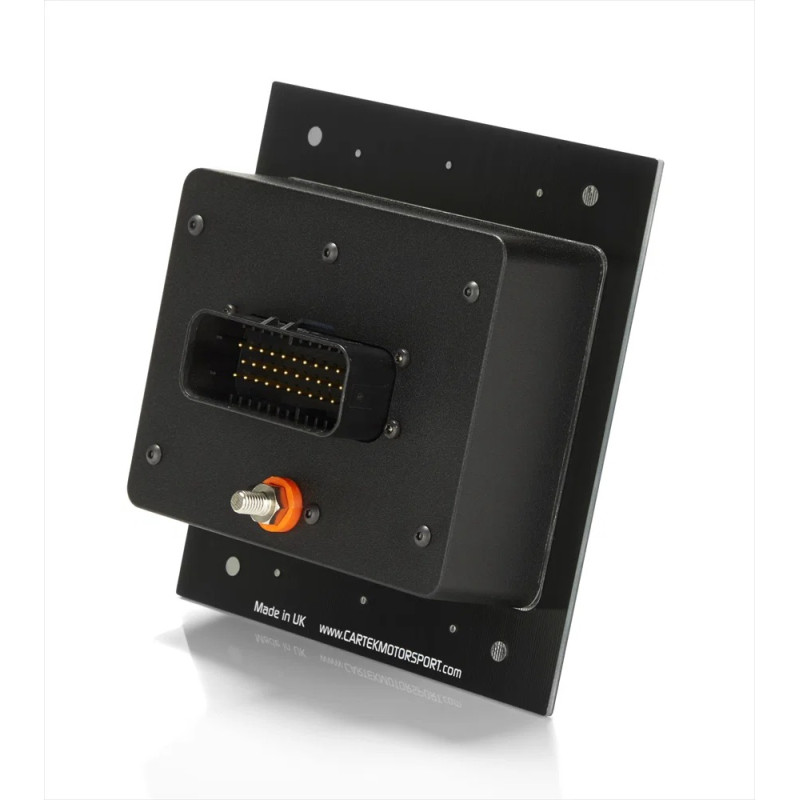

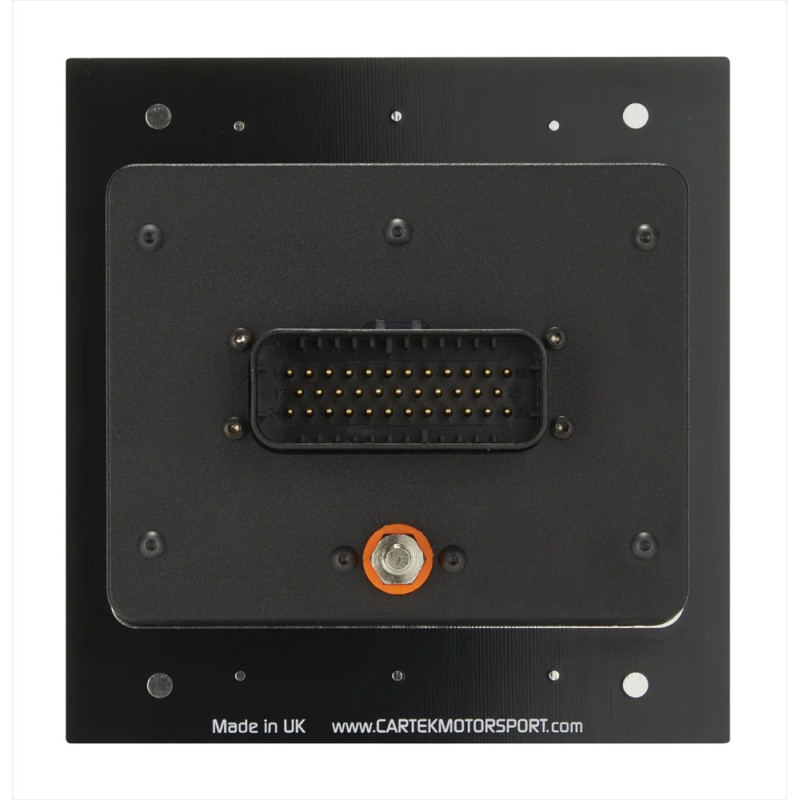

• Alimentare principală: polul pozitiv al bateriei prin șurub M6.

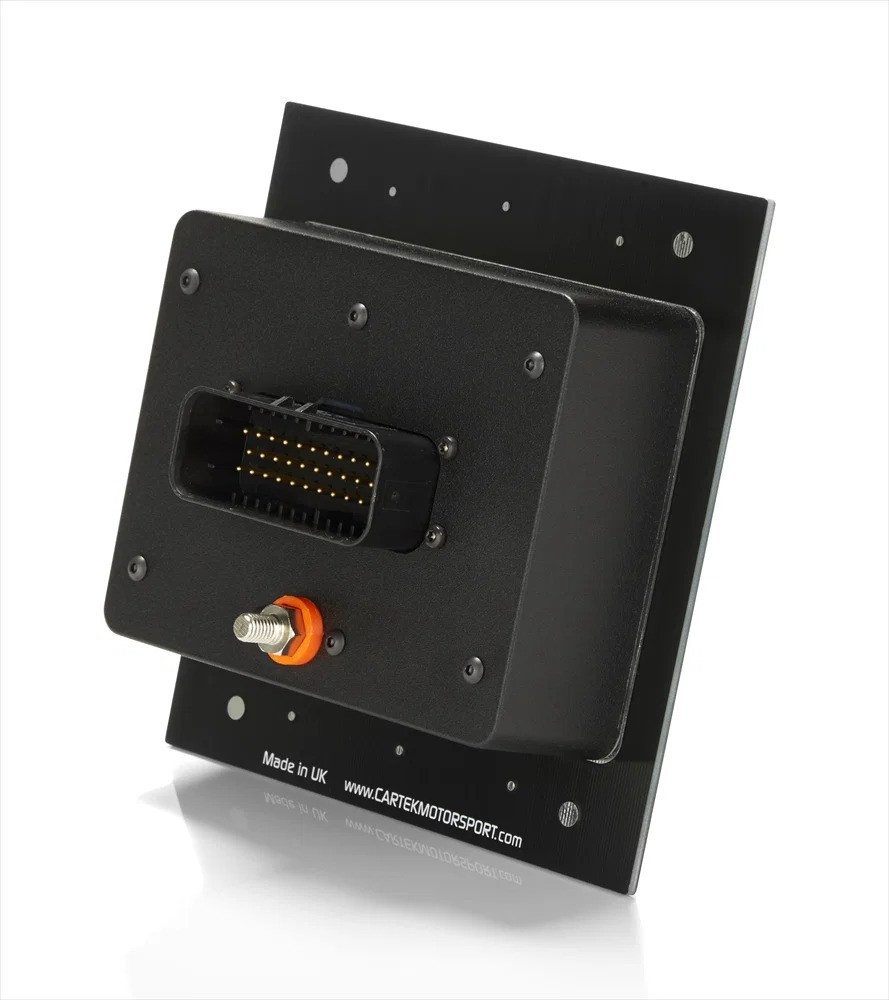

• Conector compatibil pentru cablaj: AMPSEAL negru 776164-1, nefurnizat.
• Protecție împotriva murdăriei: garnituri față și spate.

Funcții configurabile

• Comandă momentană: pentru o pompă de spălător parbriz sau pentru comandarea unui solenoid de pornire.
• Pornire/oprire cu memorie: păstrarea stării canalului după o întrerupere a alimentării.
• Pornire/oprire fără memorie: revenire la starea oprită după o întrerupere a alimentării.
• Comandă de temporizare: potrivită în special pentru un parbriz încălzit.
• Intermitent: pentru comanda semnalizatoarelor.
• Comutare alternativă: pentru selectarea între lumini de întâlnire și lumini de drum.
• Comandă momentană la masă: pentru o intrare a unității de control, cum ar fi selectarea unei hărți de calibrare.

Comandă și diagnosticare

Martorii luminosi permit controlul fiecărui canal: martor luminos stins pentru o ieșire dezactivată, aprins pentru o ieșire activă și intermitent atunci când se detectează o supraintensitate sau un scurtcircuit.

Intrările externe permit menținerea comenzilor offset și autorizează unitatea de control a motorului să comande anumite echipamente, cum ar fi o pompă de combustibil.

Conținut și racordare

• Un panou de distribuție electrică Cartek PDP-08.

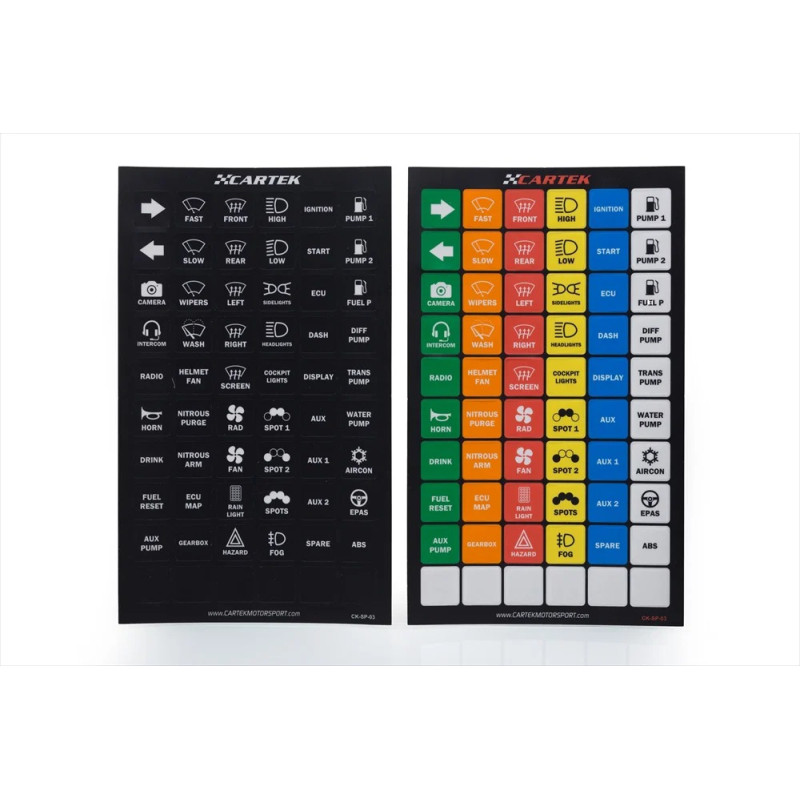

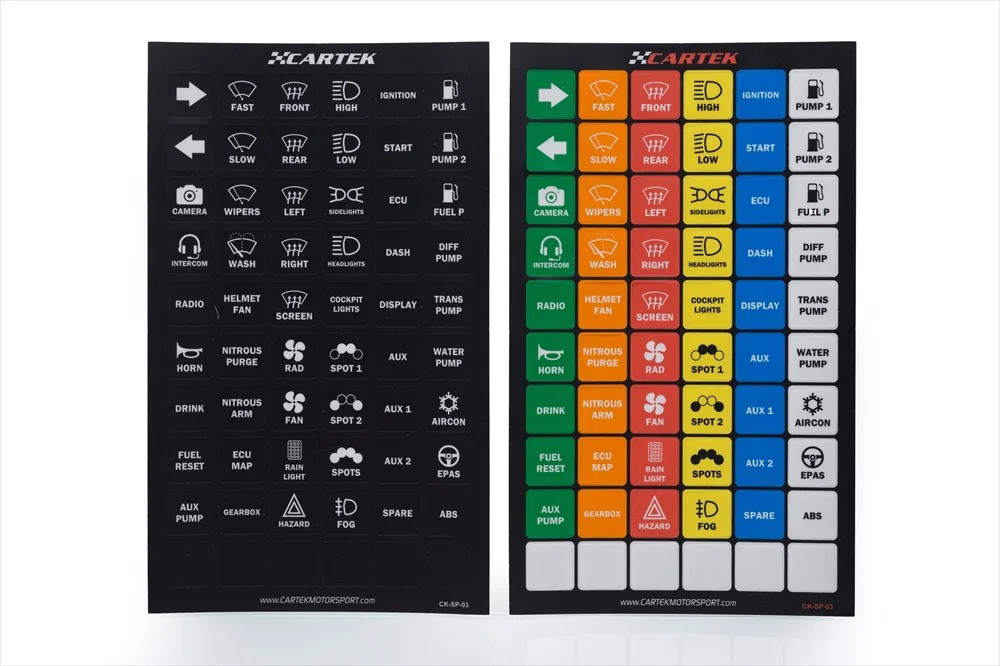

• Două seturi de etichete: unul multicolor și unul alb-negru.

Conectorul de cablaj și contactele nu sunt incluse. Racordarea necesită un set vândut separat: CK-PDP-CA cu conector și fire pre-crimpate, sau CK-PDP-LD cu conector și contacte de crimpat.

Dimensionați cablajul în funcție de echipamentele alimentate și respectați limita totală de 80 A în regim continuu. Setările de la 20 la 30 A necesită combinarea a două canale, conform instrucțiunilor Cartek.
