Kit de 2 connecteurs Cartek avec 50 contacts à sertir pour panneau PDP-16

Le kit de connecteurs Cartek pour panneau PDP-16 permet de réaliser le raccordement du faisceau au panneau de distribution électrique Cartek à 16 canaux. Il comprend deux connecteurs arrière et 50 contacts à sertir pour confectionner un câblage adapté aux équipements du véhicule.

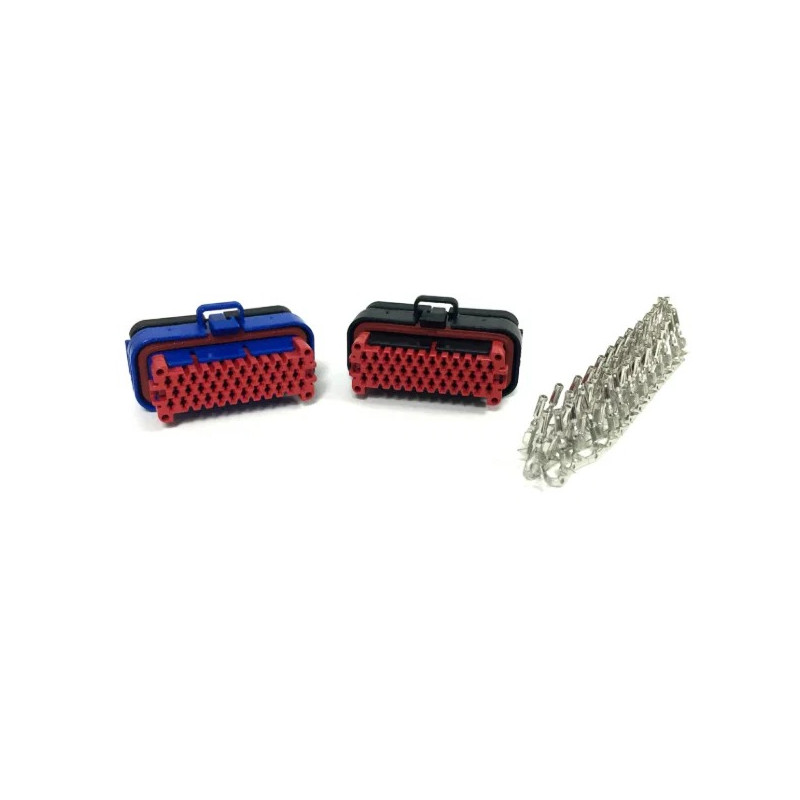

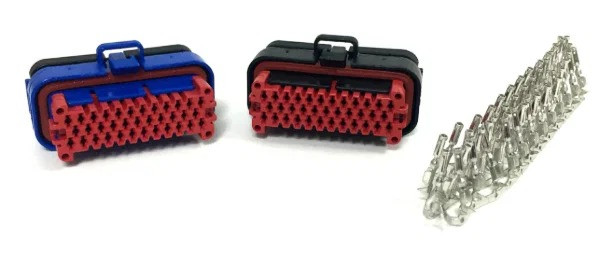

Les connecteurs noir et bleu correspondent aux deux prises arrière du panneau. Les contacts sont fournis séparément afin de préparer les fils avant leur insertion dans les logements du connecteur.

Caractéristiques techniques

• Marque : Cartek
• Référence fabricant : CK-PDP-LF
• Type : kit de connecteurs avec contacts à sertir
• Compatibilité : panneau de distribution électrique Cartek CK-PDP-16
• Nombre de connecteurs : 2
• Couleurs : noir et bleu
• Nombre de contacts à sertir : 50
• Notice : incluse
• Fils électriques : non inclus
• Outil de sertissage : non inclus

Installation

Cartek demande l’utilisation de l’outil de sertissage TE 58529-1 ( Outil de sertissage TE Connectivity Pro-Crimper III pour Contacts Multimate Type III+, contacts Multimate Type VI). Un sertissage réalisé avec un outil inadapté peut empêcher les contacts de se positionner correctement dans les connecteurs.

Préparez les fils, sertissez les contacts puis insérez-les selon le brochage indiqué dans la notice du panneau PDP-16. Vérifiez le verrouillage de chaque contact et la correspondance du câblage avant la mise sous tension.

Contenu fourni

• Un connecteur arrière noir.
• Un connecteur arrière bleu.
• 50 contacts à sertir.
• Une notice.
