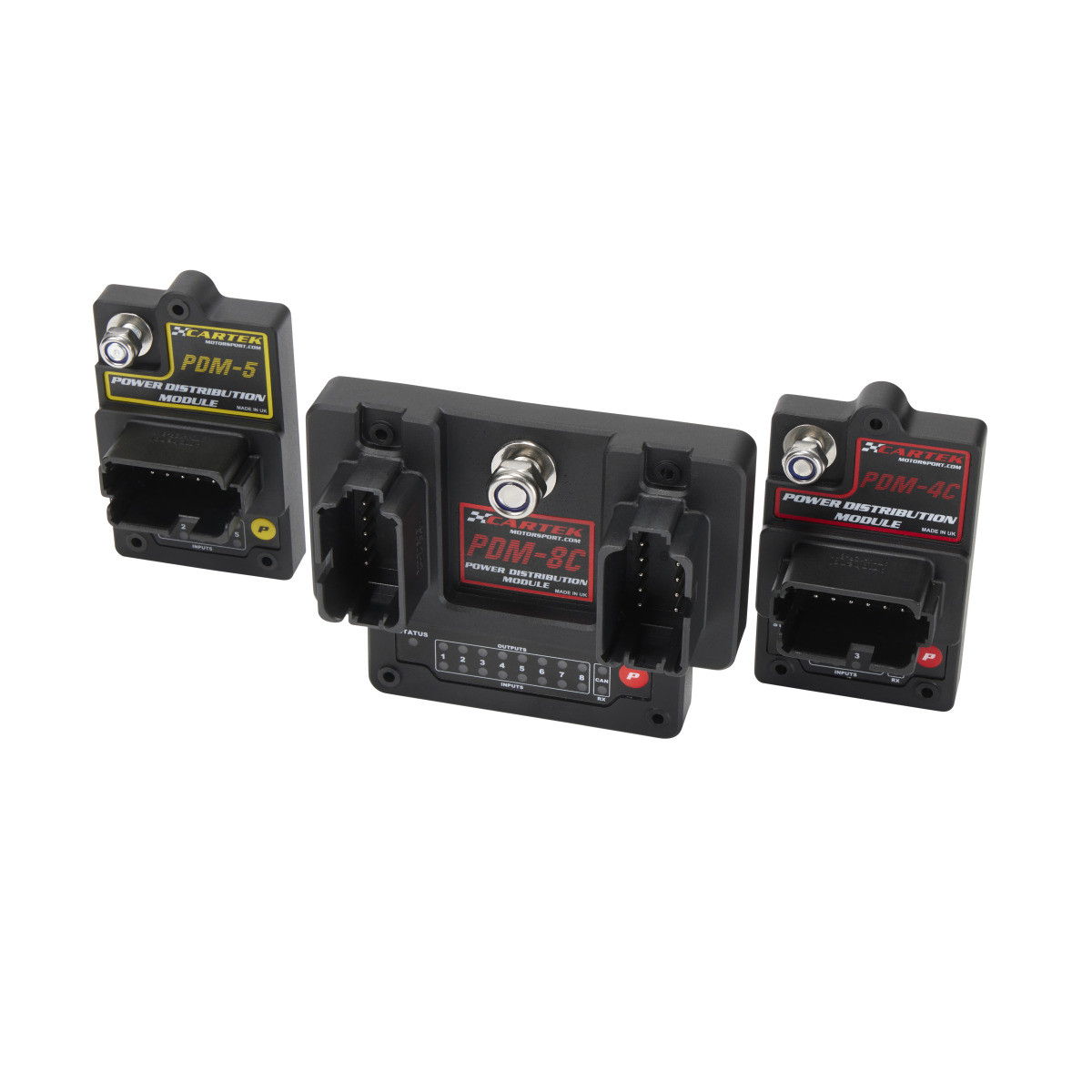

Modul de distribuție a puterii CARTEK PDM-8C cu 8 canale CAN

CARTEK PDM-8C este un modul de distribuție a puterii cu 8 ieșiri, conceput pentru gestionarea echipamentelor electrice ale unei mașini de competiție. Acesta combină ieșiri cu puteri diferite cu funcții preconfigurate, care permit, în special, controlul pompelor de combustibil, al ventilatorilor de radiator, al parbrizului încălzit, al farurilor și al motoarelor ștergătoarelor de parbriz.

PDM-8C dispune de 2 ieșiri de mare putere de până la 40 A, 4 ieșiri de până la 20 A și 2 ieșiri de până la 15 A, optimizate special pentru comandarea motoarelor ștergătoarelor de parbriz. Curentul total maxim disponibil ajunge la 120 A.

Funcții preconfigurate pentru echipamentele electrice

CARTEK integrează mai multe funcții de ieșire selectabile direct, pentru a adapta funcționarea modulului pdm la diferitele echipamente ale vehiculului. Modulul oferă, în special, o comandă prin intrare, o funcție de intermitent la 1 Hz, temporizări de 5 sau 10 minute și funcții de over-run de 5 sau 10 minute.

Aceste funcții permit, în special, gestionarea pompelor de combustibil, a ventilatoarelor de răcire sau a parbrizelor încălzite. De asemenea, poate fi selectată o funcție Soft Start pentru echipamentele care prezintă un curent de pornire ridicat, cum ar fi ventilatoarele și pompele.

Gestionarea completă a iluminatului

CARTEK PDM-8C integrează funcții logice dedicate gestionării stopurilor, farurilor de întâlnire, farurilor de drum și farurilor de lungă distanță. Ieșirea stopurilor poate fi activată automat atunci când sunt utilizate farurile de întâlnire sau de drum.

Logica farurilor cu rază lungă de acțiune permite ca funcționarea acestora să fie condiționată de activarea farurilor de drum. De asemenea, poate fi configurată o intrare de semnalizare a farurilor pentru a selecta farurile respective, precum și frecvența de clipire a acestora.

Comandă ștergătoare de parbriz cu 2 viteze

Două ieșiri ale PDM-8C sunt optimizate special pentru gestionarea unui motor de ștergător de parbriz cu 2 viteze. Modulul oferă funcții de viteză mică și mare, precum și o comandă a pompei de spălător parbriz capabilă să activeze automat viteza mare atunci când aceasta este utilizată.

Intrarea pentru poziția de parcare a ștergătorului de parbriz poate fi configurată să funcționeze pe front descendent, cu semnal activ jos, sau pe front ascendent, cu semnal activ sus.

8 intrări și conexiune CAN Bus

Modulul dispune de 8 intrări configurabile care pot funcționa în mod activ jos, activ sus, declanșare la front, funcționare continuă sau cu un semnal PWM de până la 200 Hz. De asemenea, dispune de 3 intrări auxiliare care pot fi utilizate, în special, pentru aprindere sau pentru diverse funcții logice, cum ar fi luminile de avarie, poziția de parcare a ștergătoarelor de parbriz sau semnalul de apel al farurilor.

Conexiunea CAN Bus permite transmiterea informațiilor de diagnosticare ale PDM-ului, în special starea ieșirilor, tensiunea, intensitatea și parametrii de configurare. Ieșirile pot fi, de asemenea, comandate direct prin intermediul CAN Bus.

Monitorizarea intrărilor și ieșirilor

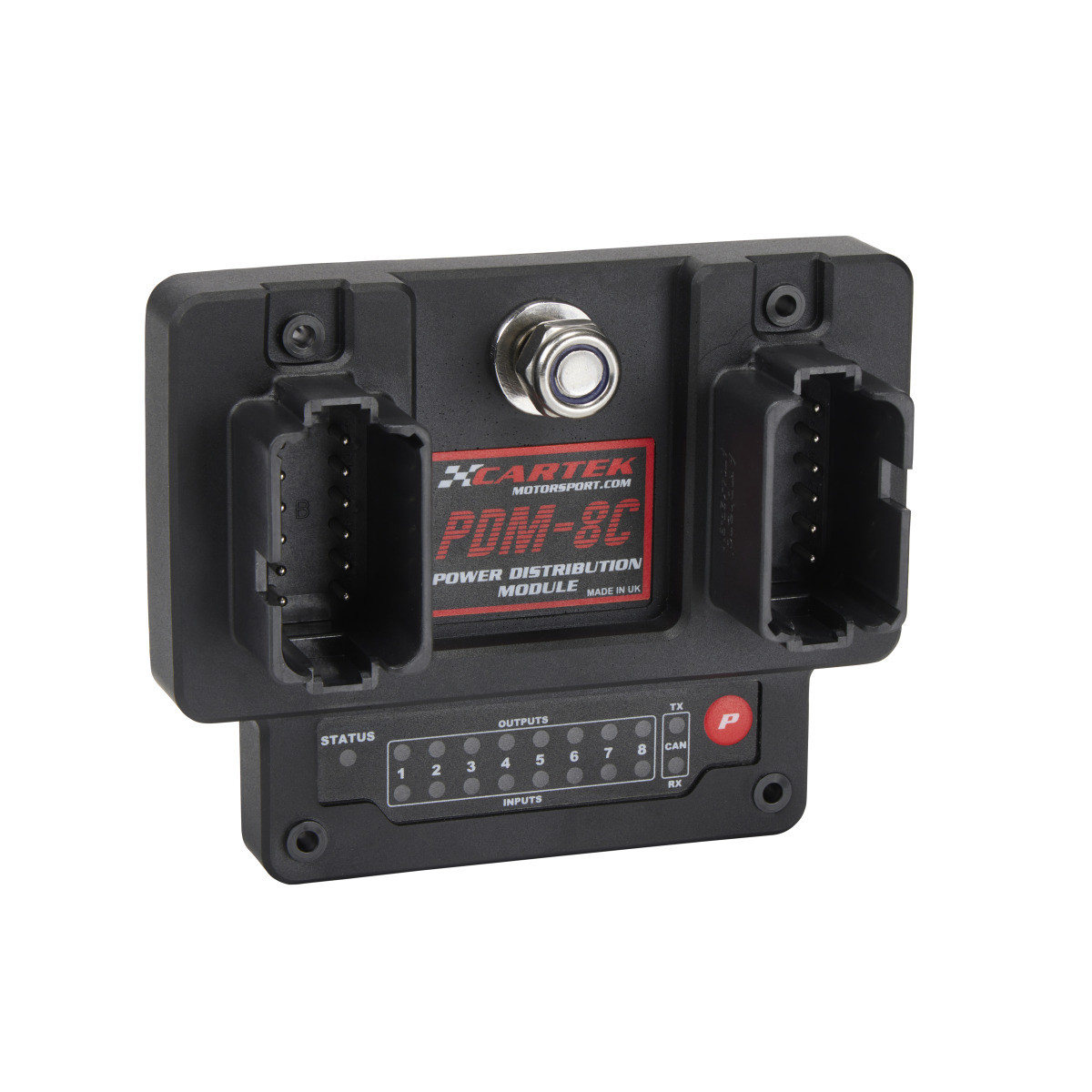

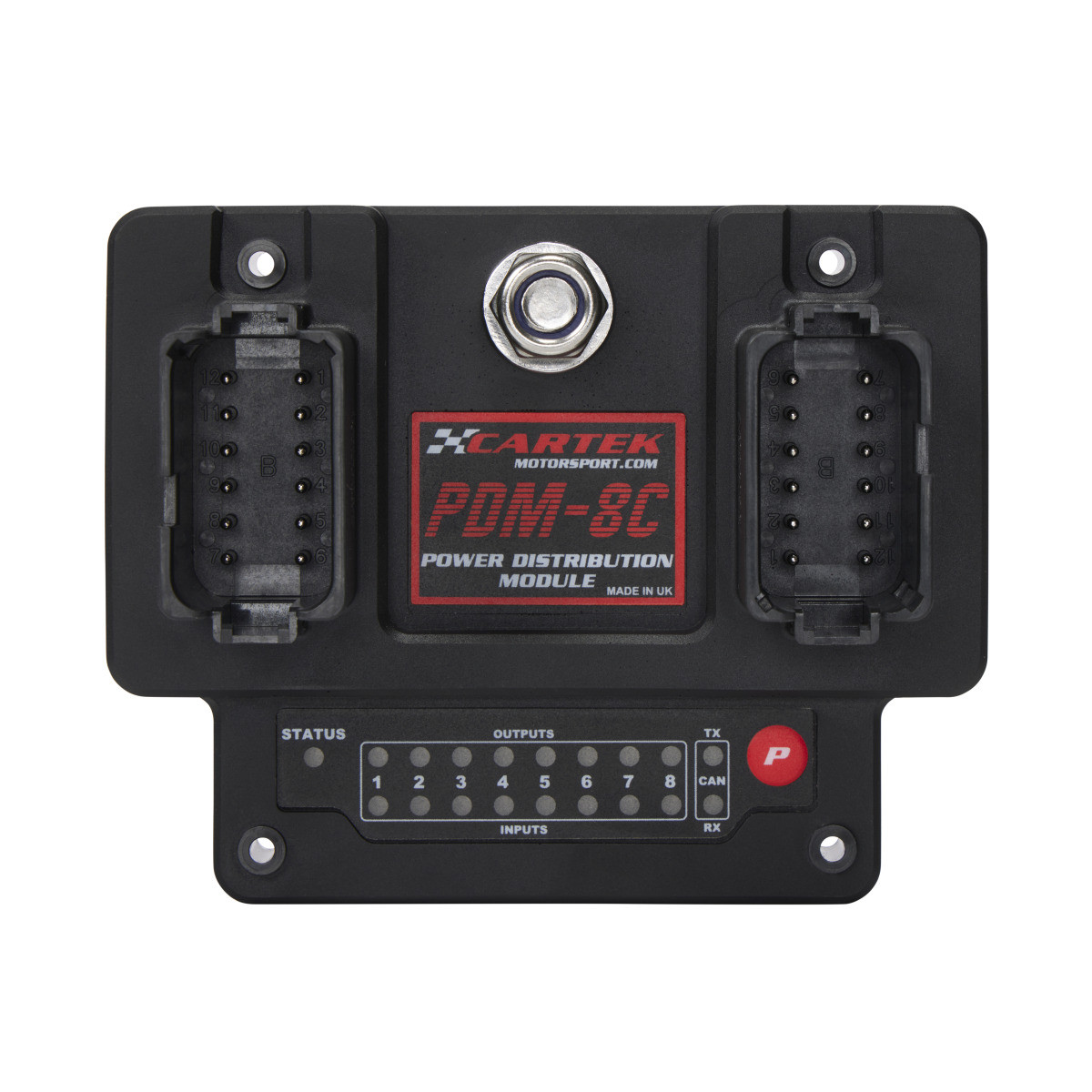

LED-urile RGB integrate în modul pdm permit vizualizarea stării intrărilor și ieșirilor. Toate conexiunile se realizează prin conectori Amphenol etanși cu 12 pini, de tip Deutsch DT. Capetele de cablu, precum și conectorii corespunzători sunt furnizați împreună cu modulul.

Caracteristici tehnice ale CARTEK PDM-8C

Marcă: CARTEK
Model: PDM-8C
Tip: modul de distribuție a puterii pdm
Număr de ieșiri: 8
Ieșiri de mare putere: 2 x 40 A maxim, 30 A continuu recomandat
Ieșiri standard: 4 x 20 A maxim, 15 A continuu recomandat
Ieșiri optimizate pentru ștergătoarele de parbriz: 2 x 15 A maxim, 10 A continuu recomandat
Curent total maxim: 120 A
Număr de intrări: 8
Intrări auxiliare: 3
Tipuri de intrări: activă joasă, activă înaltă, declanșare la flanc, permanentă sau PWM
Frecvență PWM maximă: 200 Hz
Pornire progresivă (Soft Start): da
Funcții de ieșire standard: 6
Funcții de iluminare: 4
Funcții de ștergătoare de parbriz: 3
Conexiune CAN Bus: da
Comandă ieșiri prin CAN Bus: da
Indicator de stare: LED RGB
Conectori: conectori etanși Amphenol cu 12 pini, tip Deutsch DT

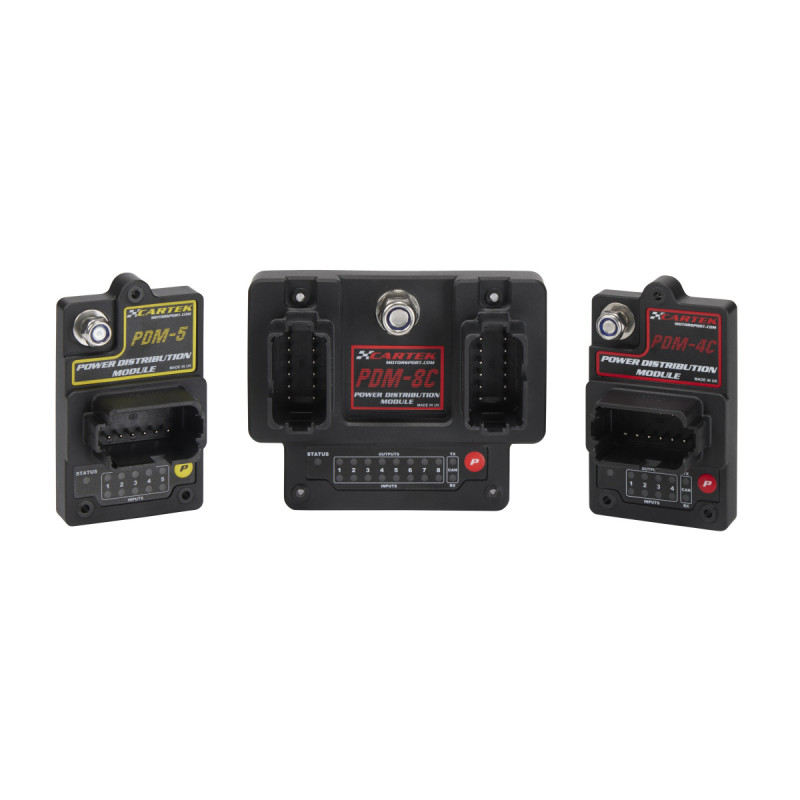

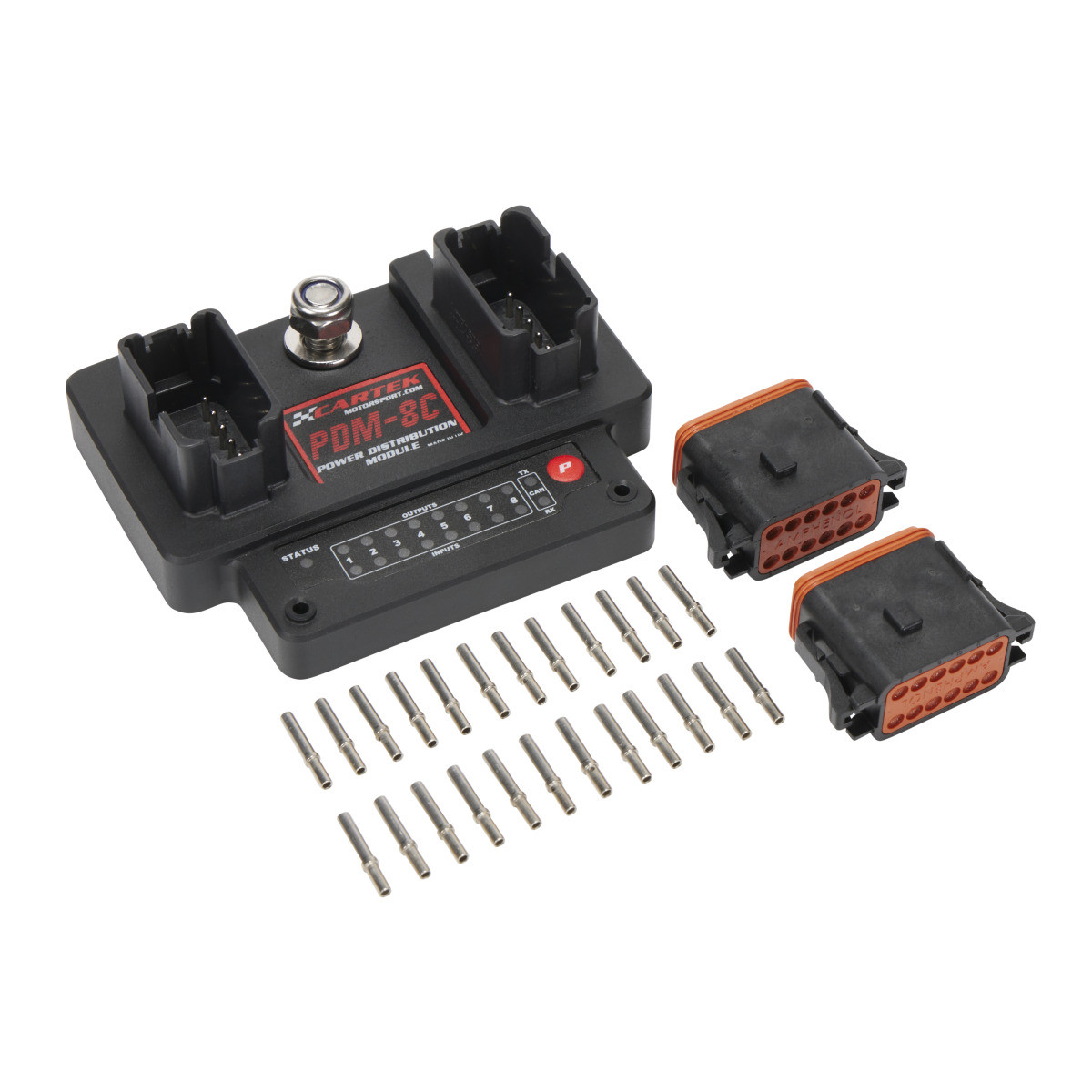

Conectori și capete de cablu: furnizate
Tensiune de funcționare: 8–18 V
Dimensiuni: 108 x 86 mm
Greutate: 220 g
