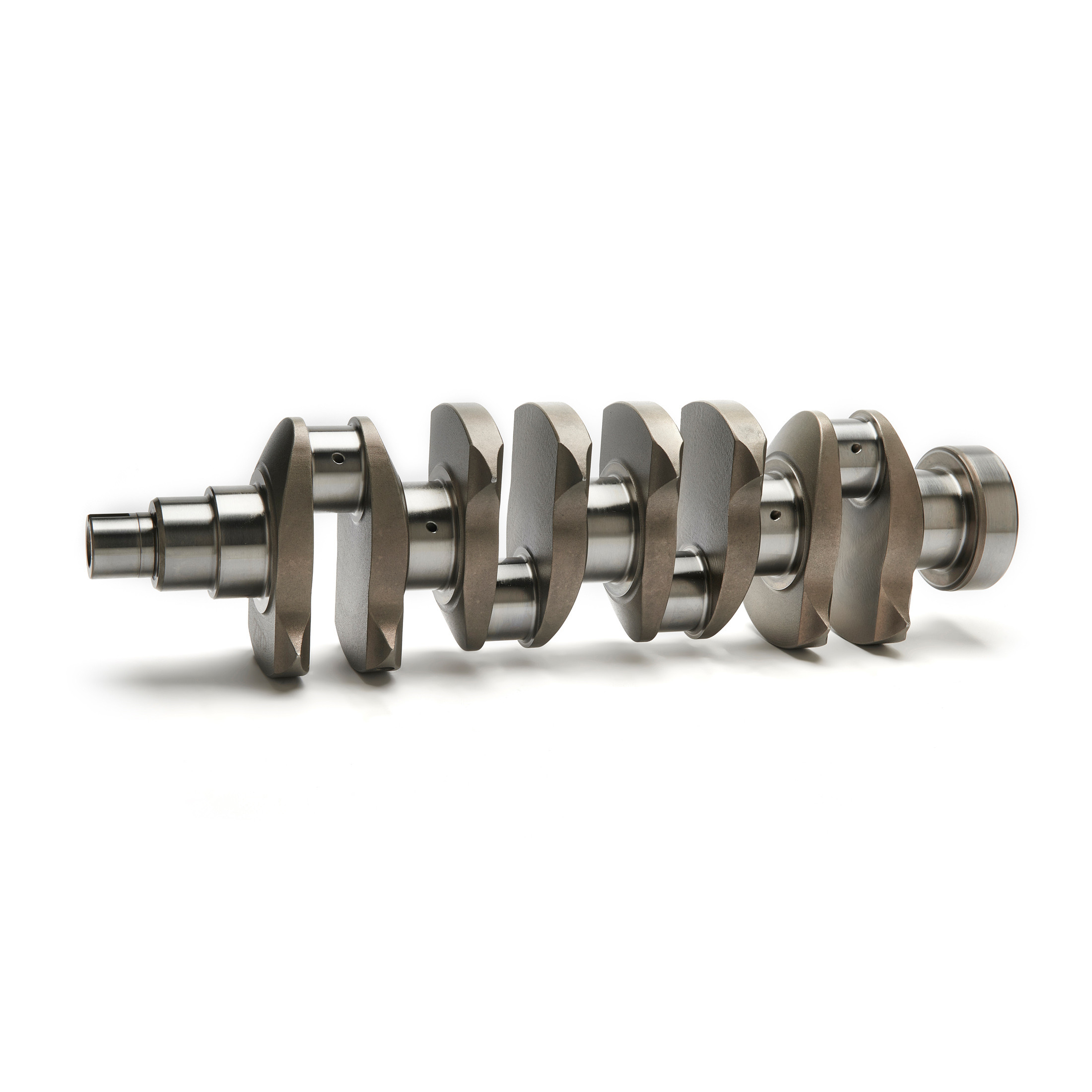

Arborele cotit ZRP pentru motoarele Volvo B230 și B234 de 2,3 L este destinat modificărilor motorului care păstrează o cursă de 80 mm. Acesta permite realizarea unui ansamblu mobil adaptat solicitărilor intense, fără a modifica cursa pentru a mări sau a reduce cilindreea.
Referința C-VOL-001 este realizată integral prin prelucrare CNC dintr-o singură bucată de oțel 4340 de calitate aeronautică. Proiectarea sa combină contragreutăți profilate, canale de ulei specifice și o finisare precisă a suprafețelor de contact. Tratamentele termice și nitrurarea cu plasmă completează acest proces de fabricație pentru a îmbunătăți rezistența la uzură.
Caracteristici tehnice
- Marcă: ZRP
- Referință producător: C-VOL-001
- Motoare compatibile: Volvo B230 și B234
- Configurație: cursă standard pentru motoare de 2,3 L
- Fabricare: prelucrare CNC din bloc
- Material: oțel 4340 de calitate aeronautică
- Cursă: 80,00 mm
- Diametrua fusurilor: 63,00 mm
- Diametrua capetelor de manivelă: 49,00 mm
- Greutate: 21,20 kg
- Echilibrare: realizată pe echipament Sunnen, cu raport de control furnizat
Proiectare și lubrifiere
- Contragreutăți profilate Aero-Wing: concepute pentru a reduce masa și a îmbunătăți aerodinamica arborelui cotit în rotație.
- Alimentare principală dublă cu ulei: canale directe pentru circulația lubrifiantului.
- Sistem de lubrifiere High-Speed: conceput pentru a îmbunătăți alimentarea cu ulei la turații ridicate.
- Orificii de ulei teșite: finisarea intrărilor conductelor de lubrifiere.
- Raze de racordare ale suprafețelor de contact: geometrie destinată unei mai bune distribuții a solicitărilor mecanice.
- Manete ușoare cu profil conic: proiectare care contribuie la reducerea masei.
Tratamente și controale de fabricație
- Prelucrare integrală CNC: realizarea precisă a geometriilor și a suprafețelor de contact.
- Nitrurare ionică cu plasmă: întărirea superficială a zonelor tratate.
- Tratamente termice în mai multe etape: obținerea proprietăților mecanice dorite.
- Sablare: tratament mecanic al suprafețelor.
- Control prin magnetoscopie pe fiecare piesă: depistarea defectelor superficiale sau situate aproape de suprafață.
- Tratament termic pentru îmbunătățirea rezistenței la uzură.
- Micro-lustruirea suprafețelor de contact: finisare menită să prelungească durata de viață a lagărelor.
- Controale cu ultrasunete și raze X: verificarea integrității materialului.
Montaj pe motoarele Volvo B230 și B234
Înainte de asamblare, verificați compatibilitatea bielelor, pistonilor și cuzinetelor de arbore cotit cu dimensiunile arborelui cotit și cu configurația motorului aleasă. Verificați jocurile de funcționare, spațiile libere ale ansamblului mobil și circuitul de lubrifiere. Cilindreea finală depinde de alesajul utilizat cu cursa de 80 mm.
Puncte forte
- Cursă standard de 80 mm pentru preparările Volvo B230 și B234 de 2,3 L.
- Oțel 4340 prelucrat dintr-o singură bucată.
- Contragreutate Aero-Wing și capete de manivelă ușoare.
- Lubrifiere High-Speed și orificii de ulei teșite.
- Nitrurare cu plasmă și suprafețe de contact micro-lustruite.
- Echilibrare controlată, cu raport furnizat.
