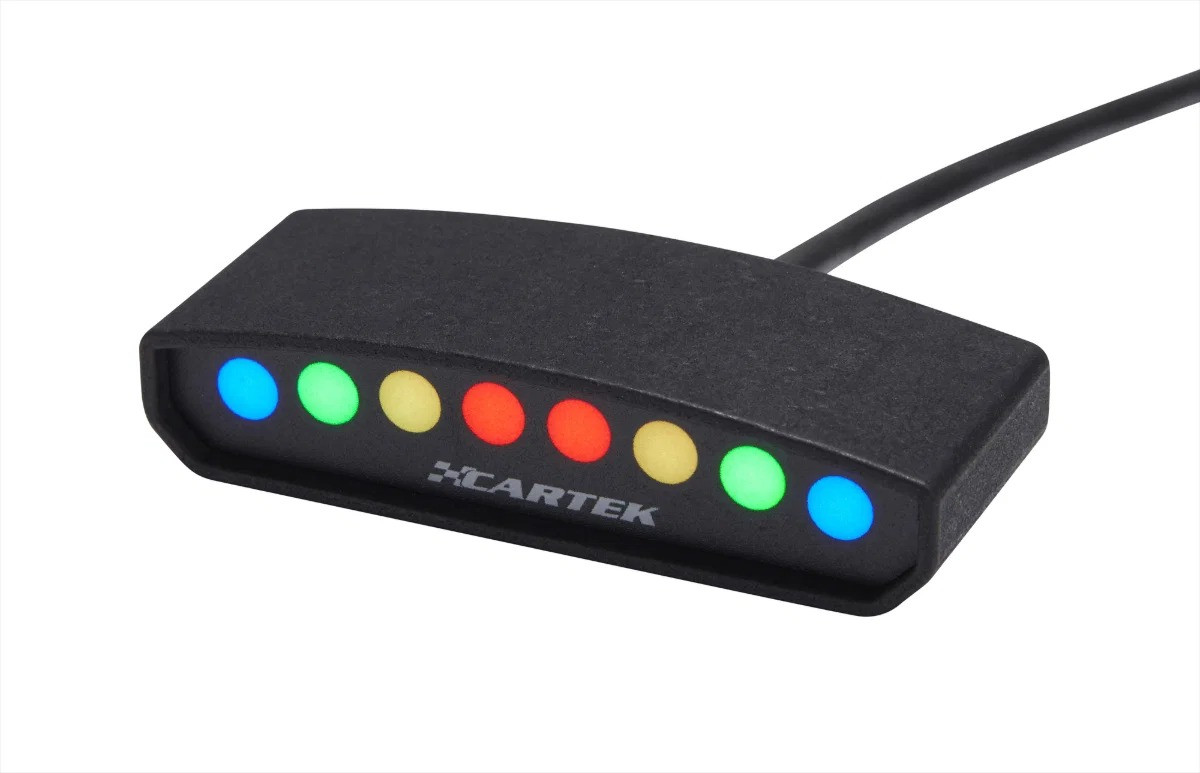

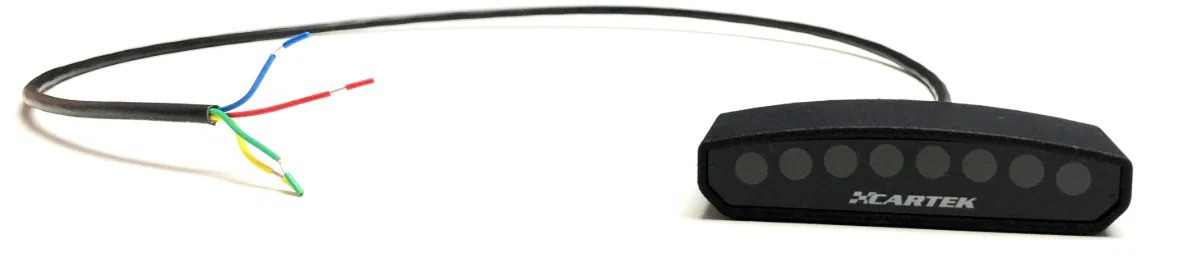

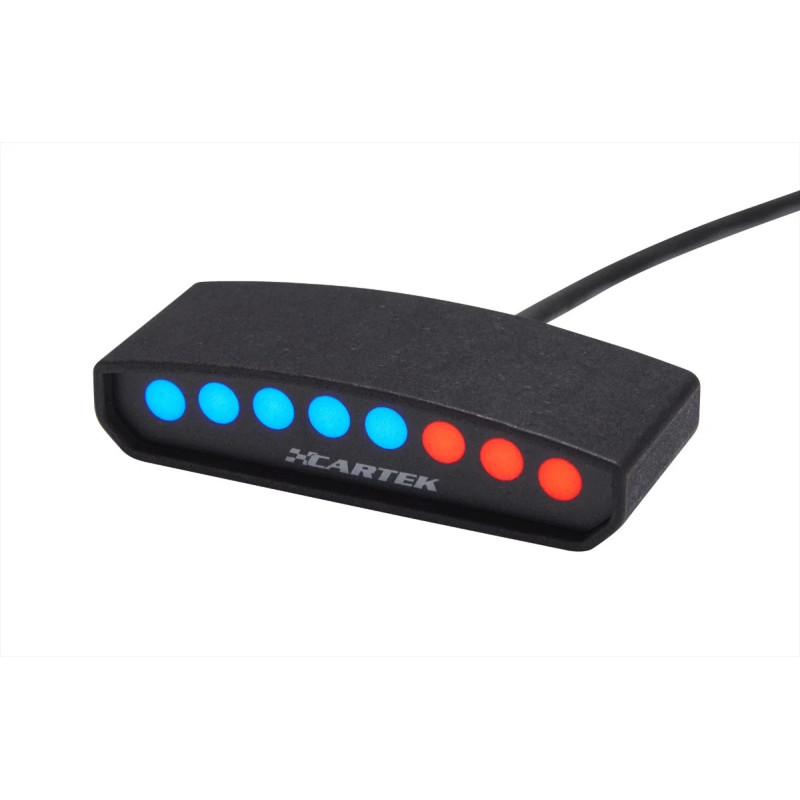

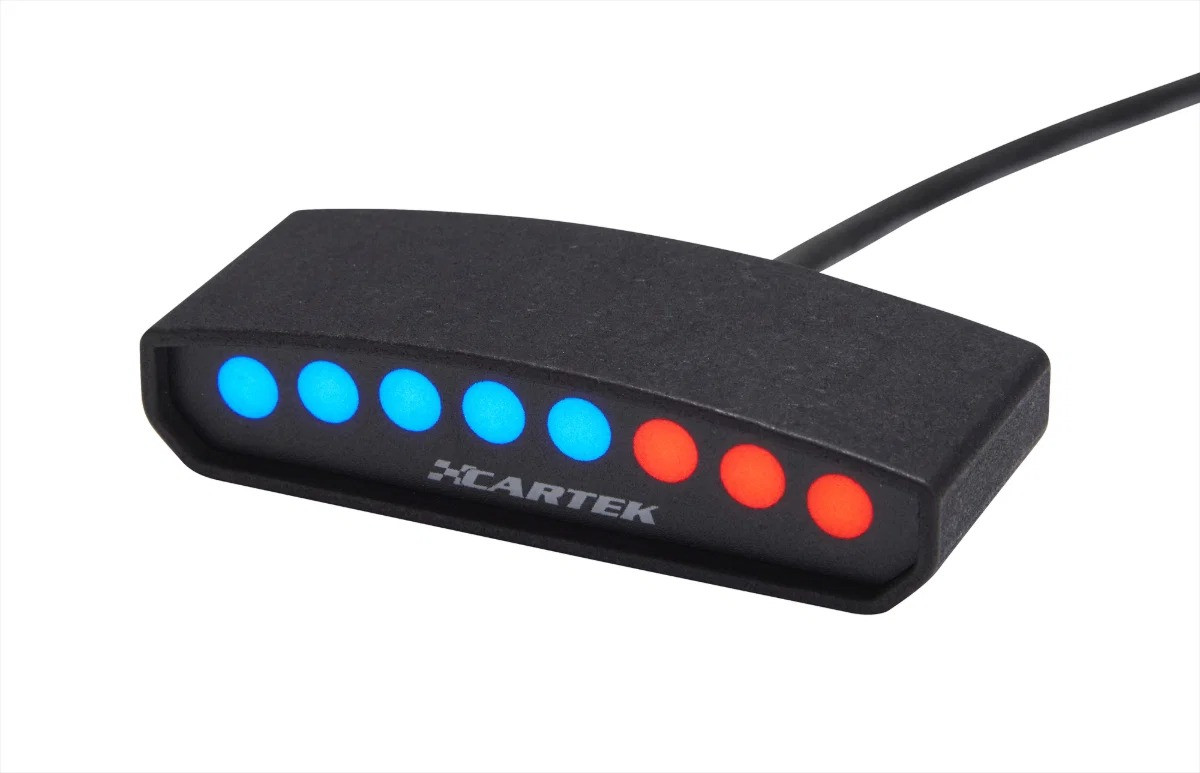

Indicator de schimbare a treptelor secvențială Cartek Club cu 8 LED-uri multicolore

Indicator de schimbare a treptelor secvențială Cartek Club, cu 8 LED-uri multicolore, îi indică șoferului apropierea de turația aleasă pentru trecerea la viteza superioară. Montată în câmpul său vizual, aceasta permite urmărirea creșterii turației grație unei secvențe luminoase progresive, fără a fi necesar să se urmărească constant tahometrul.

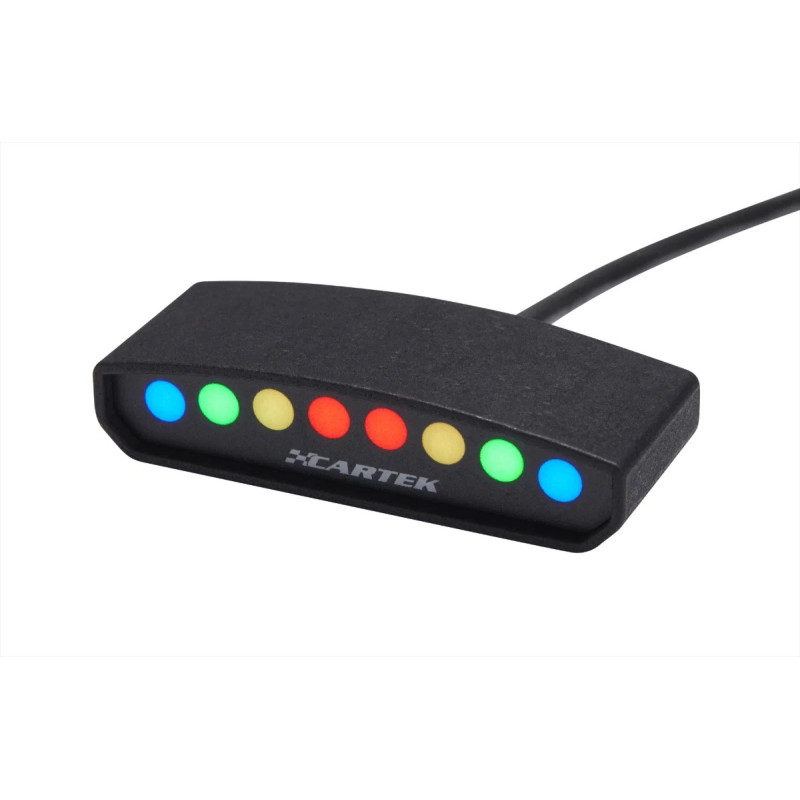

Pragurile de început și de sfârșit ale secvenței sunt configurabile, cu sau fără motorul în funcțiune. Șase animații, liniare sau convergente, permit adaptarea afișajului la preferințele șoferului. Luminozitatea dispune, de asemenea, de setări pentru zi și noapte.

Caracteristici tehnice

• Marcă: Cartek
• Model: Indicator de schimbare a treptelor
• Referință producător: CK-LS-CL
• Afișaj: 8 LED-uri multicolore RGB

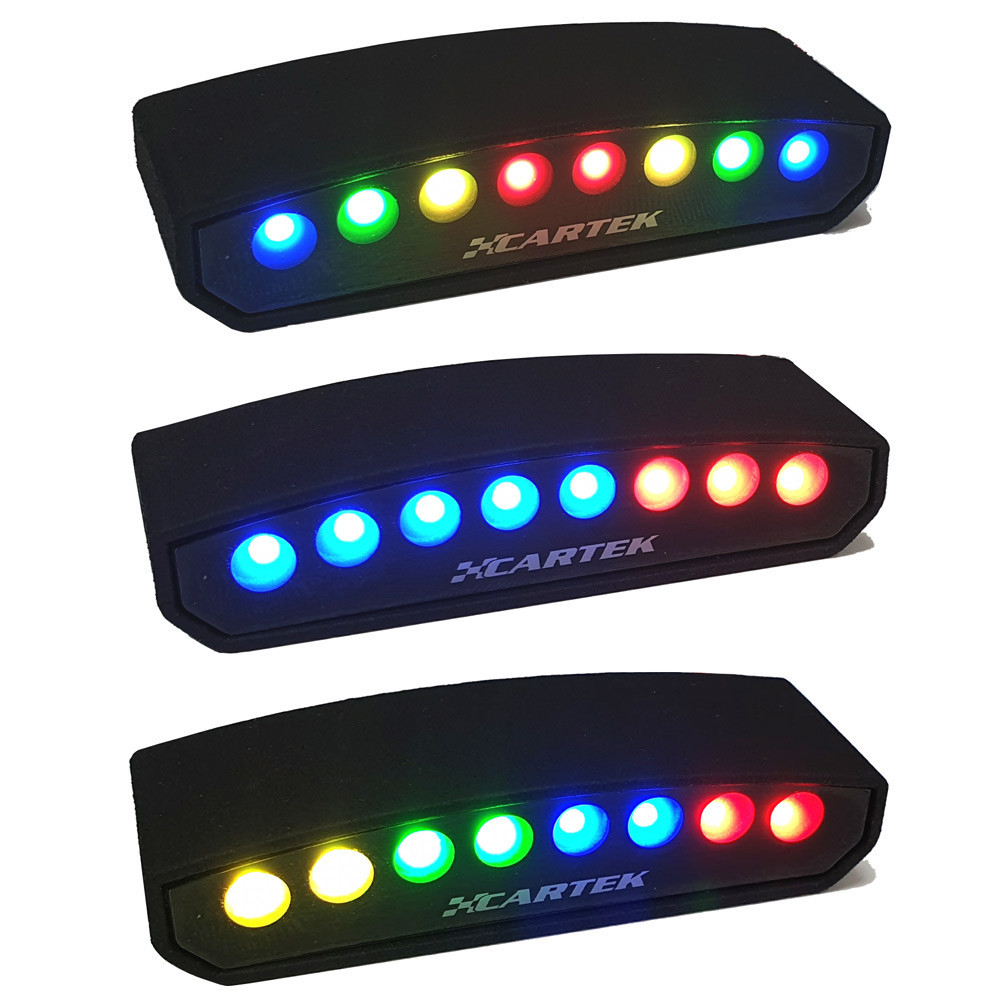

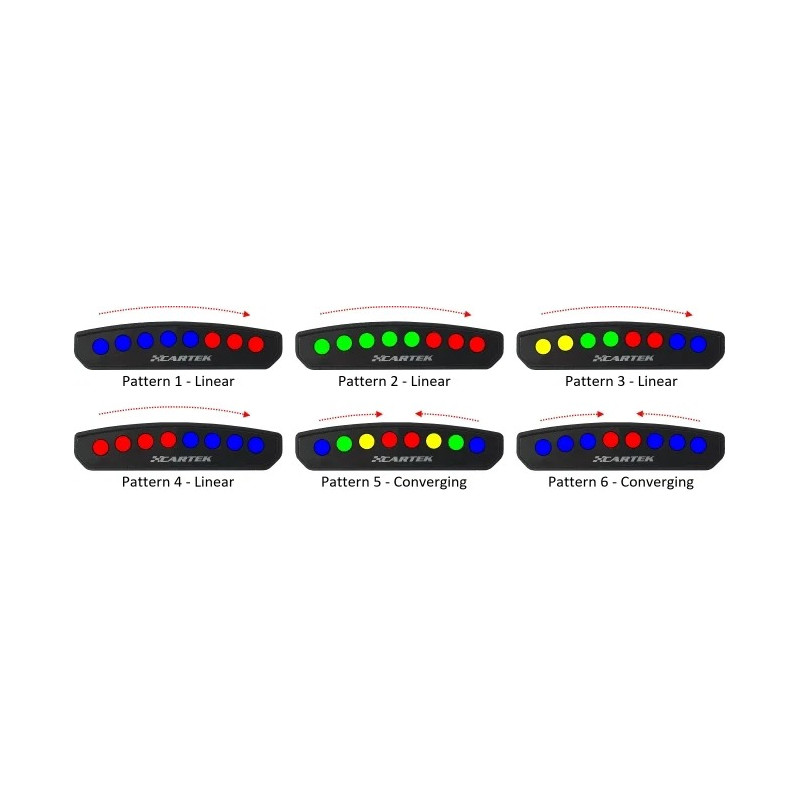

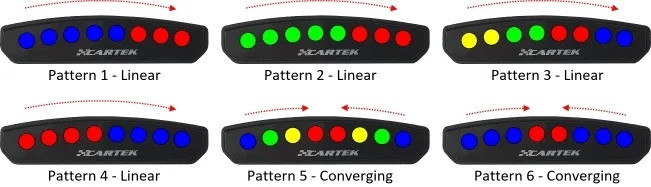

• Secvențe luminoase: 6 configurații, liniare sau convergente
• Setări: praguri de turație minimă și maximă, luminozitate zi/noapte
• Intrare turație: semnalde la unitatea de control, tahometru sau bobină de aprindere compatibilă
• Semnale acceptate de la unitatea de control: semnale pătrate de 5 V sau 12 V
• Filtrarea semnalului de turație: reglaj suplimentar pentru aplicații istorice
• Intrare de alarmă: da, cu intermitență stroboscopică portocalie
• Tensiune de funcționare: 7–18 V
• Consum declarat: 0,5 A

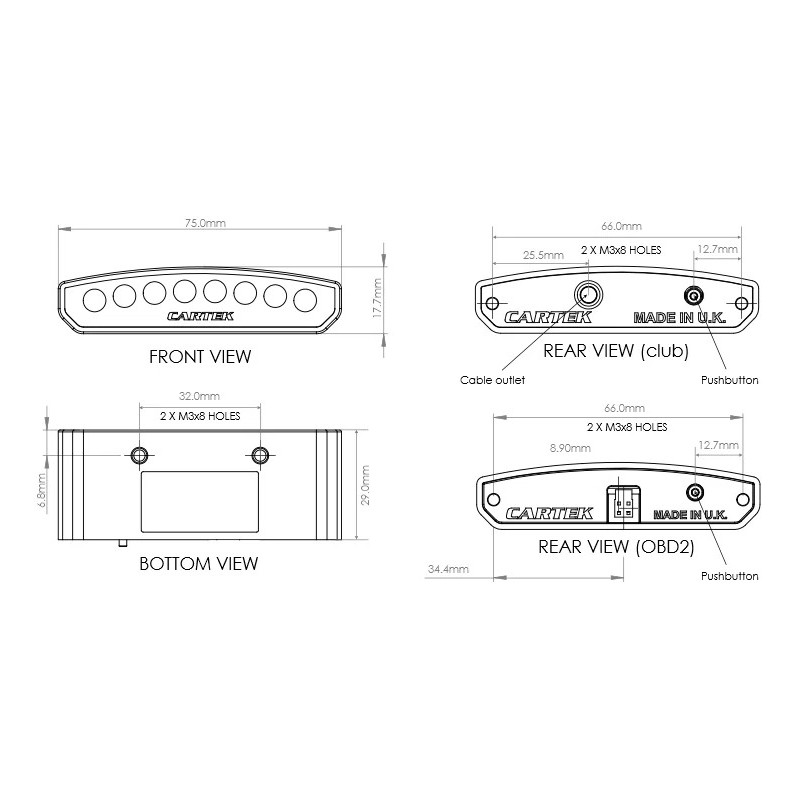

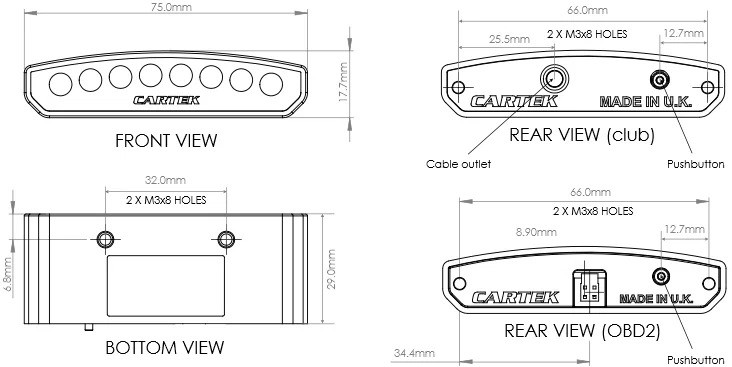

• Dimensiuni: lățime 75 mm, înălțime 17,7 mm, adâncime 29 mm
• Greutate: 55 g

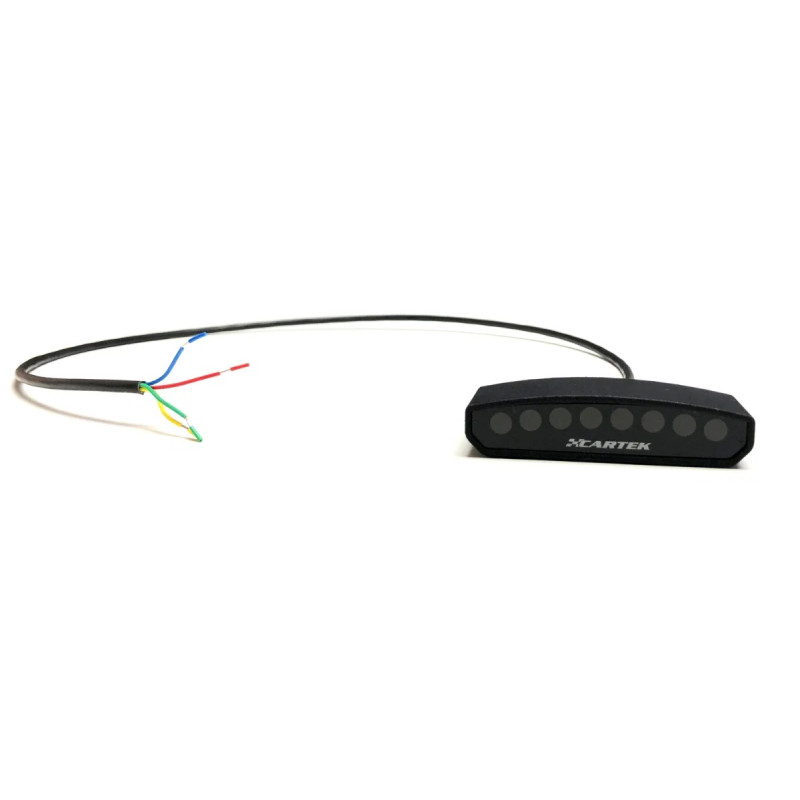

• Lungimea cablului: 70 cm
• Carcasă: nailon PA 2200, componente electronice încapsulate
• Grad de protecție: IP64
• Temperatură de funcționare: de la -10 °C la +85 °C
• Temperatura de depozitare: de la -40 °C la +125 °C

Semnalul de turație al motorului și compatibilitatea

Indicatorul de schimbare a treptelor Cartek Club necesită un semnal de turație a motorului pentru a funcționa. Aceasta acceptă o ieșire de turație de la unitatea de control sub formă de semnal dreptunghiular de 5 V sau 12 V, un semnal de la tahometru sau un semnal compatibil de la bobina de aprindere.

Este disponibilă o setare suplimentară de filtrare a semnalului de turație pentru aplicațiile pe vehicule de epocă.

Atenție: acest indicator de schimbare a treptelor nu este adaptat motoarelor echipate cu sisteme vechi de aprindere CDI, cu descărcare capacitivă.

Funcția de alarmă a motorului

Această versiune include o alertă luminoasă sub formă de clipire stroboscopică portocalie, care avertizează șoferul cu privire la o problemă a motorului, cum ar fi supraîncălzirea sau presiunea insuficientă a uleiului de motor.

Această funcție necesită conectarea la un senzor compatibil, la un sistem de achiziție a datelor sau la o ieșire de alarmă a tabloului de bord. Indicatorul de schimbare a treptelor afișează alerta transmisă de acest echipament; ea nu măsoară în sine temperatura sau presiunea uleiului.

Instalare și reglaje

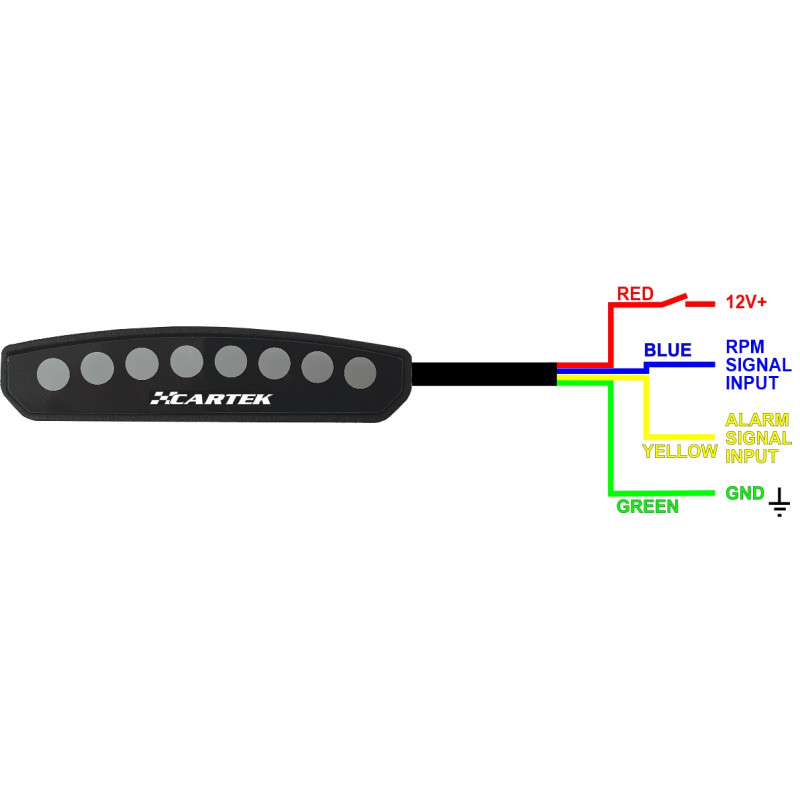

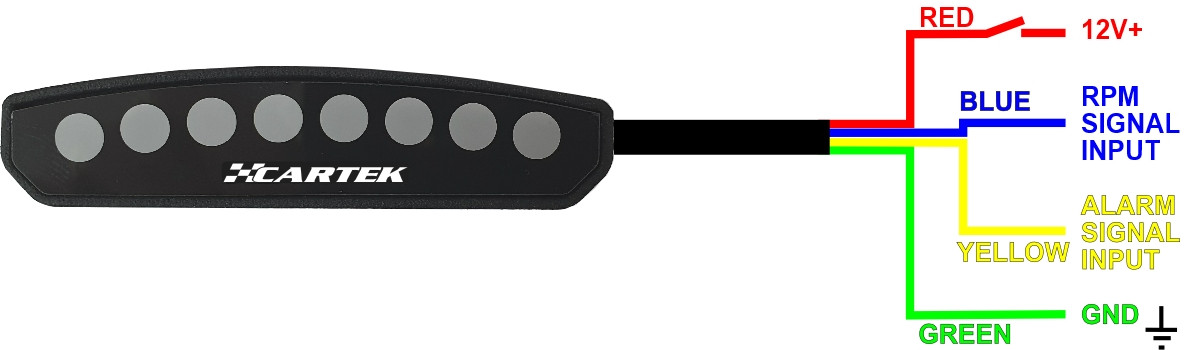

Instalați carcasa în câmpul vizual al șoferului, apoi conectați alimentarea, masa și semnalul de turație conform instrucțiunilor Cartek. Conectați intrarea de alarmă dacă doriți să utilizați această funcție.

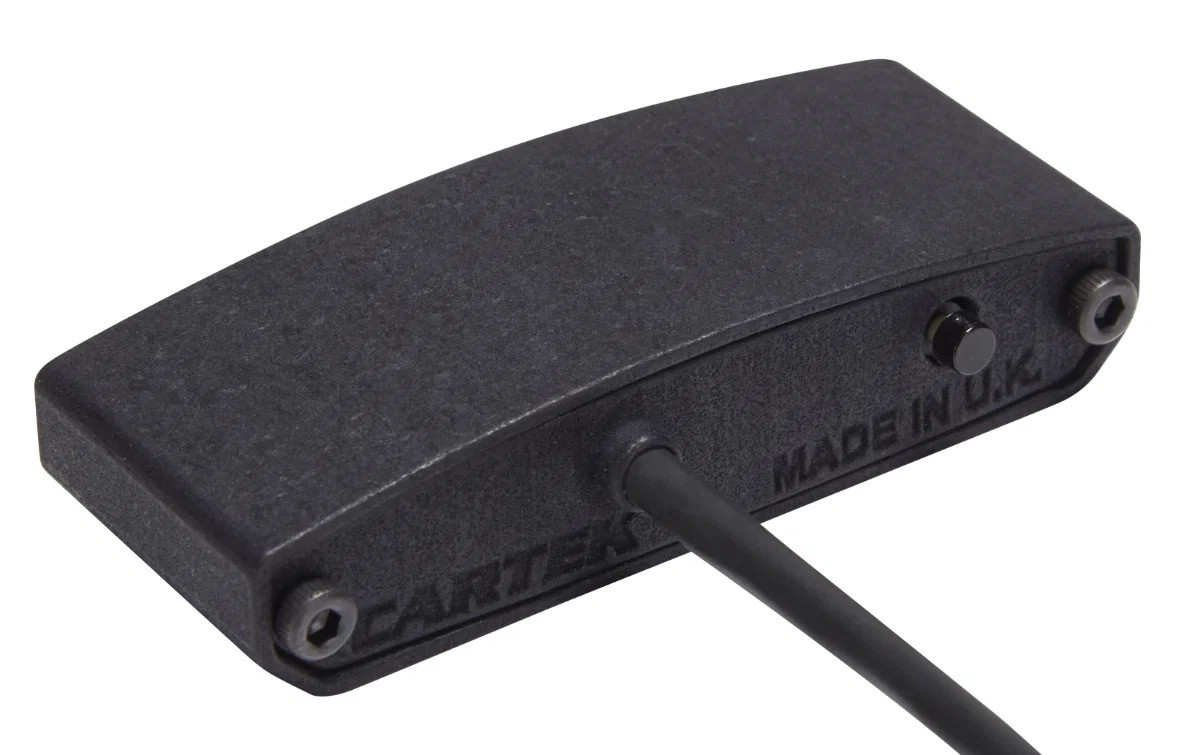

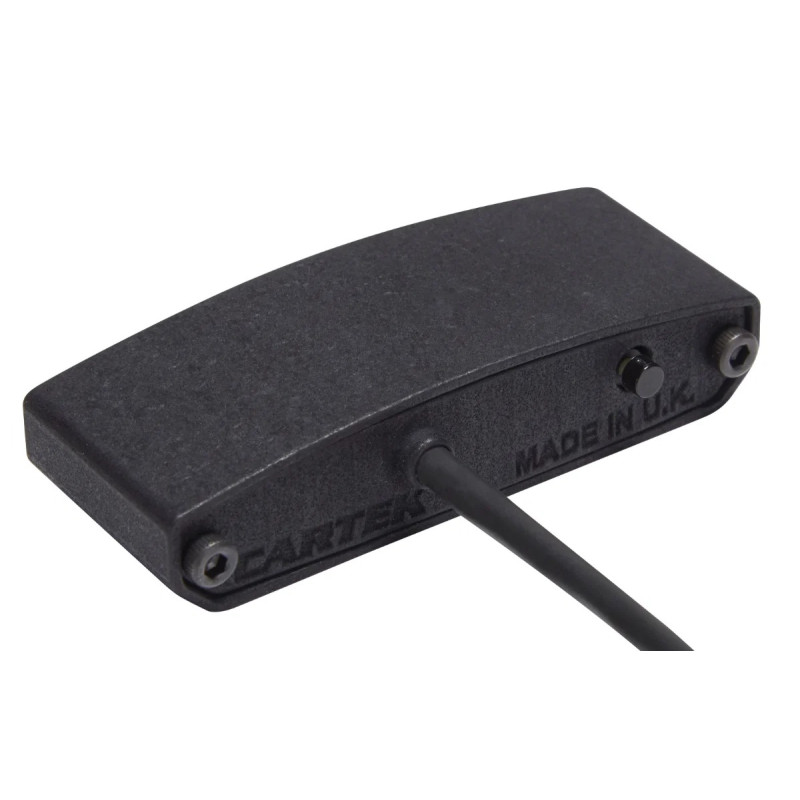

Butonul situat în partea din spate permite configurarea pragurilor de turație, a secvenței luminoase și a luminozității. Valorile turației pot fi introduse cu motorul oprit. Pentru o reglare cu motorul în funcțiune, Cartek prevede o procedură care necesită atingerea a doar 50 % din turația maximă de referință.

Conținut furnizat

• Un indicator de schimbare a treptelor Cartek Club.

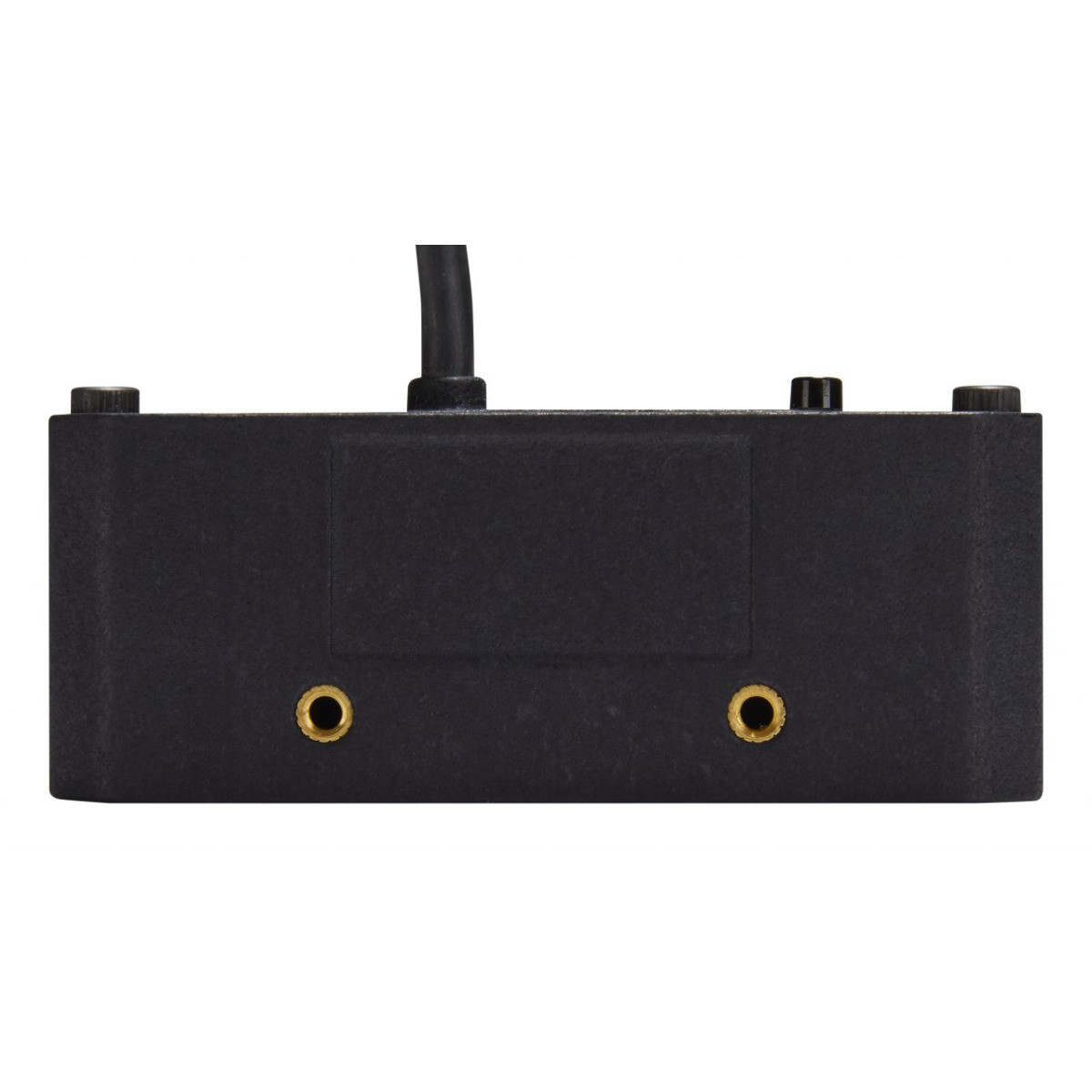

• Patru șuruburi M3.
• Un manual de utilizare.

Puncte forte

• Afișare progresivă a turației prin 8 LED-uri multicolore.
• Șase secvențe luminoase la alegere.
• Praguri de turație configurabili cu sau fără motorul în funcțiune.
• Luminozitate reglabilă pentru zi și noapte.
• Intrare de alarmă pentru semnalizarea unei defecțiuni a motorului.
• Dimensiuni compacte și greutate redusă, cu protecție IP64.
