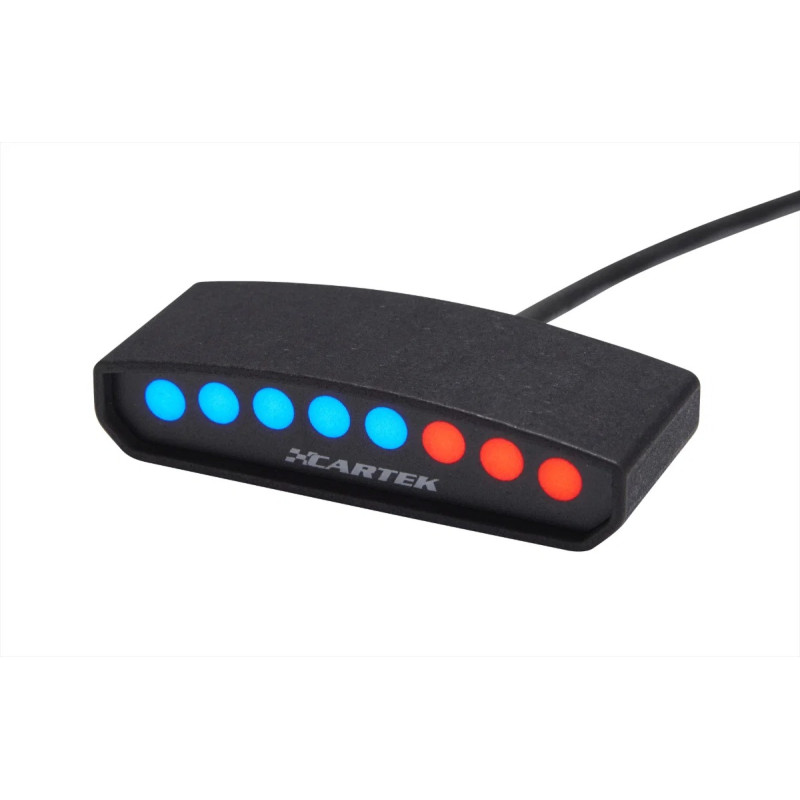

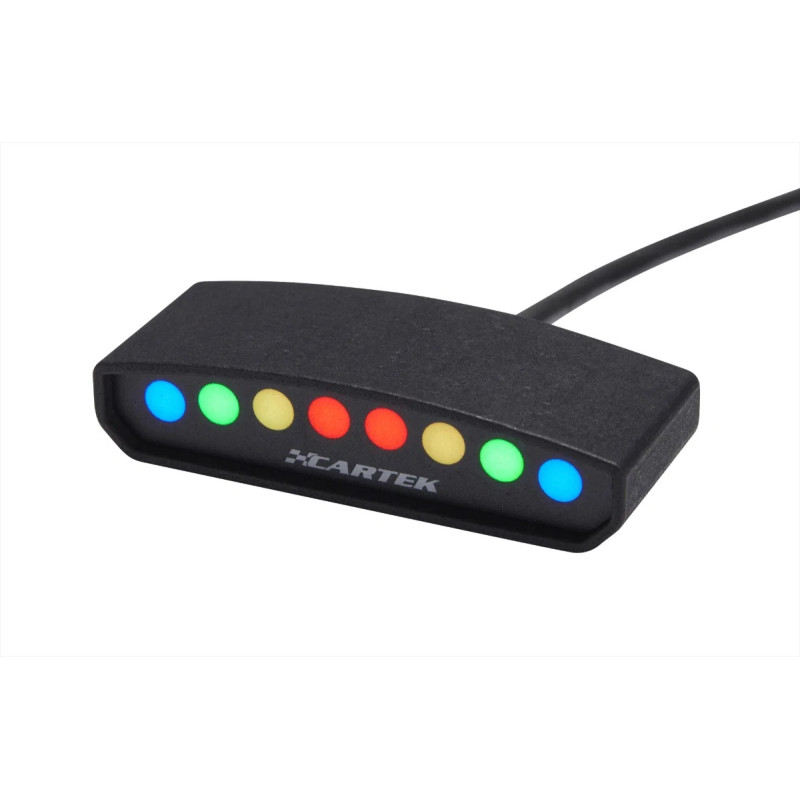

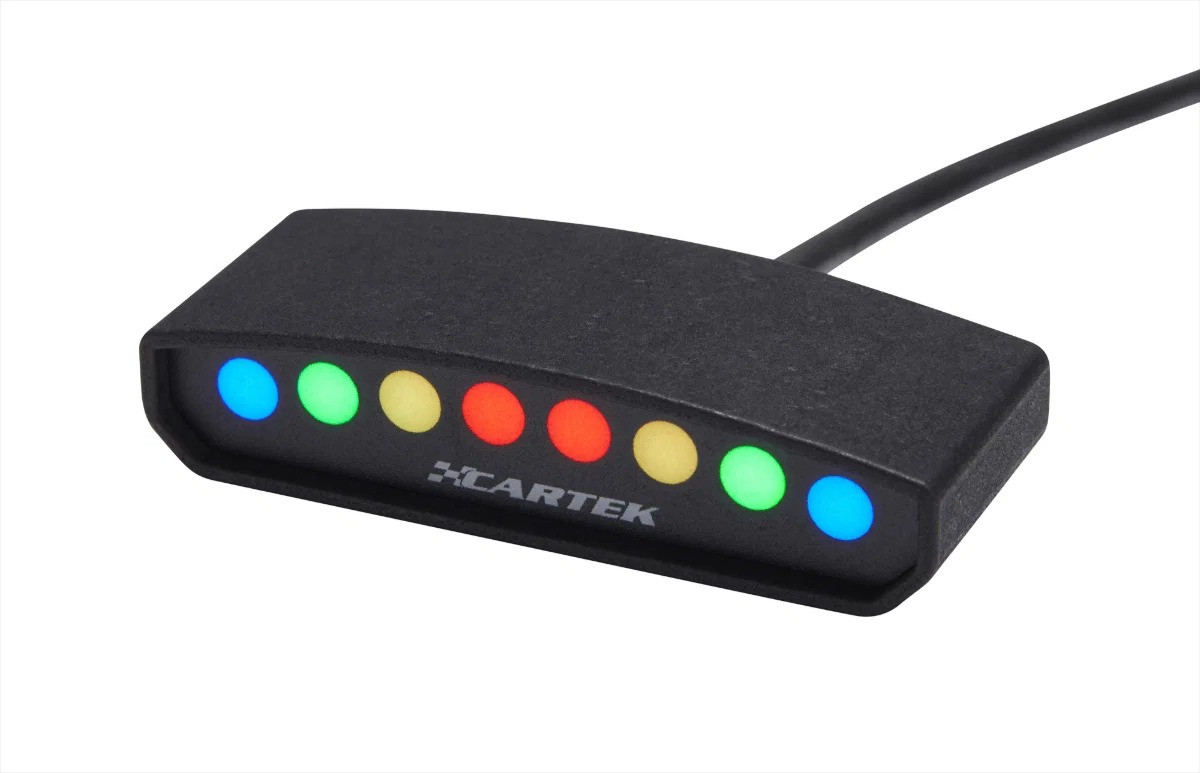

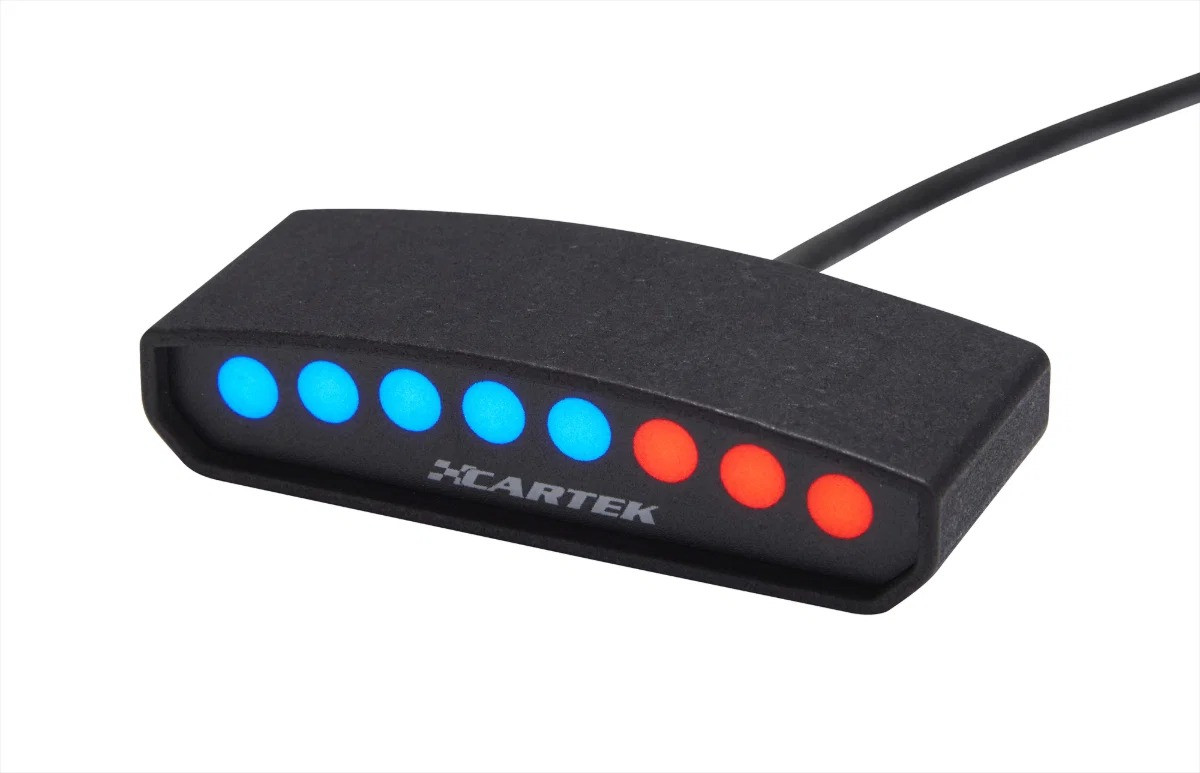

Luce di spostamento sequenziale Cartek Club con 8 LED multicolori

La luce di spostamento sequenziale Cartek Club con 8 LED multicolori segnala al pilota l’avvicinarsi del regime selezionato per il rapporto superìore. Installata nel suo campo visivo, consente di seguire l’aumento del regime grazie a una sequenza luminosa progressiva, senza dover tenere costantemente d’occhio i giri al minuto.

Le soglie di inizio e fine sequenza sono configurabili con o senza motore in funzione. Sei animazioni, lineari o convergenti, consentono di adattare la visualizzazione alle preferenze del pilota. La luminosità dispone inoltre di impostazioni per il giorno e la notte.

Caratteristiche tecniche

• Marca: Cartek
• Modello: Luce di spostamento Club
• Codice produttore: CK-LS-CL
• Display: 8 LED RGB multicolori

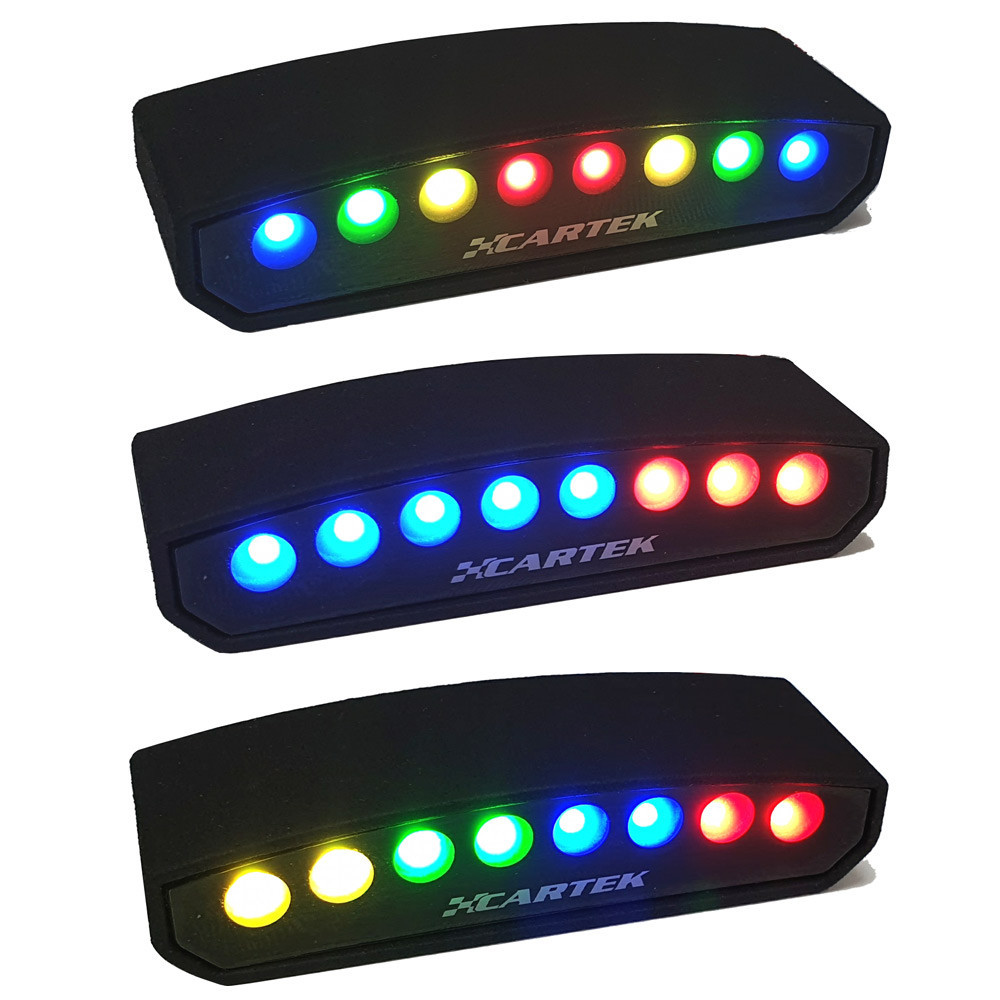

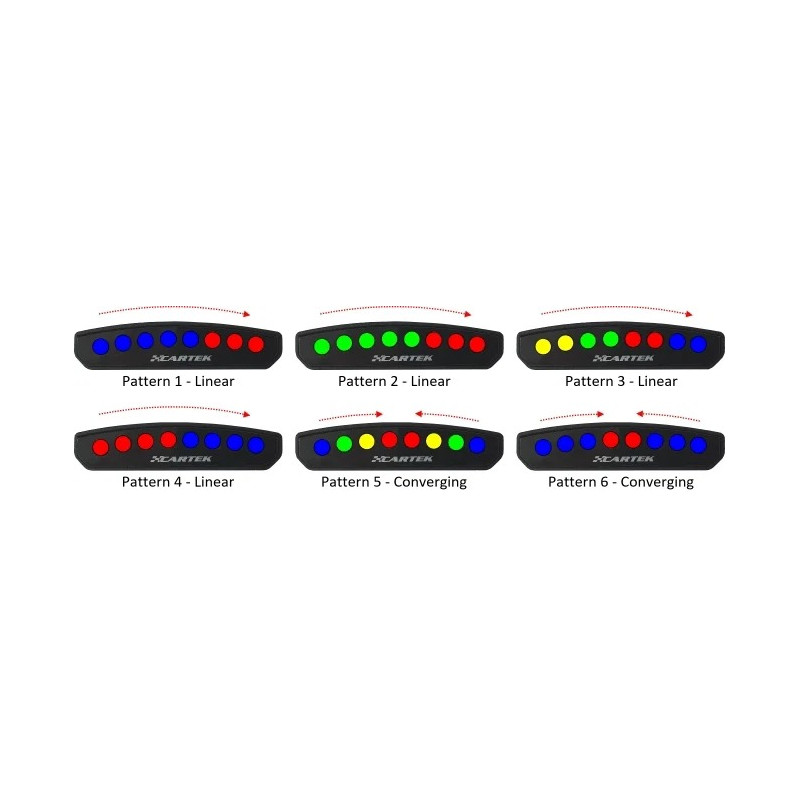

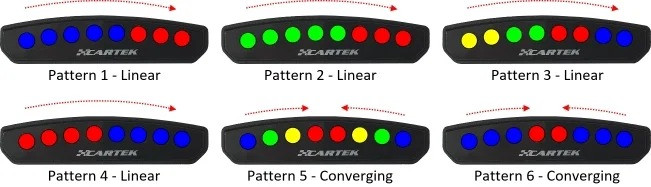

• Sequenze luminose: 6 configurazioni, lineari o convergenti
• Impostazioni: soglie di regime minimo e massimo, luminosità giorno/notte
• Ingresso giri al minuto: segnale dalla centralina, giri al minuto o bobina d'accensione compatibile
• Segnali della centralina accettati: segnali a onda quadra da 5 V o 12 V
• Filtraggio del segnale di regime: regolazione aggiuntiva per le applicazioni d’epoca
• Ingresso allarme: sì, con lampeggiamento stroboscopico arancione
• Tensione di funzionamento: da 7 a 18 V
• Consumo dichiarato: 0,5 A

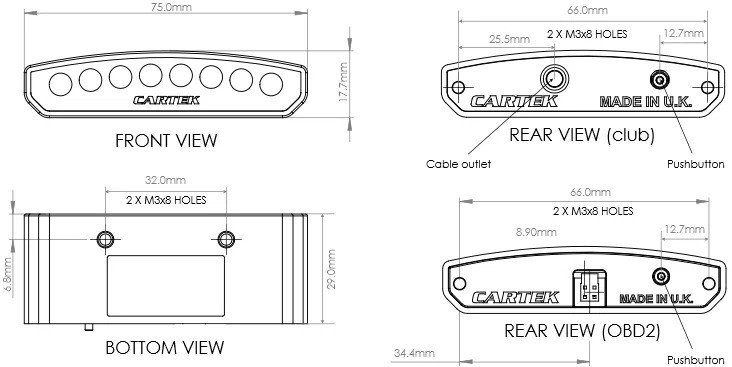

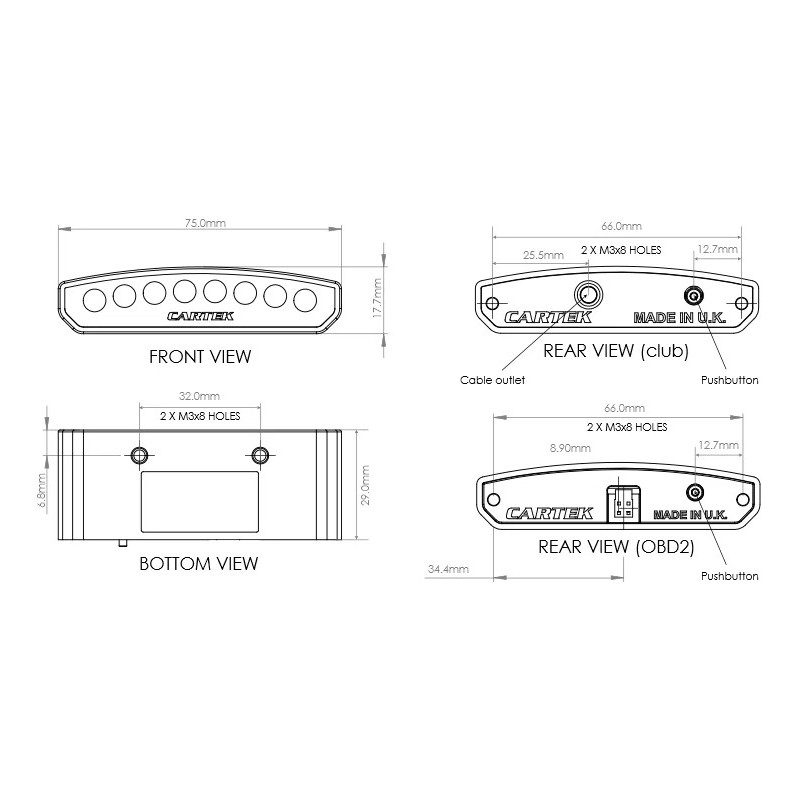

• Dimensioni: larghezza 75 mm, altezza 17,7 mm, profondità (mm) 29
• Peso: 55 g

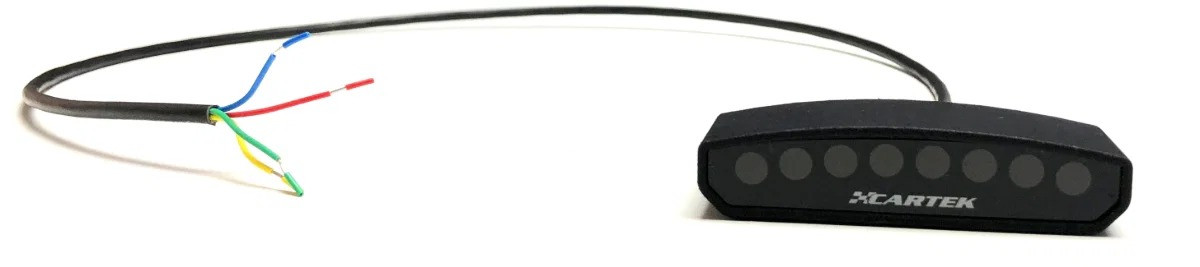

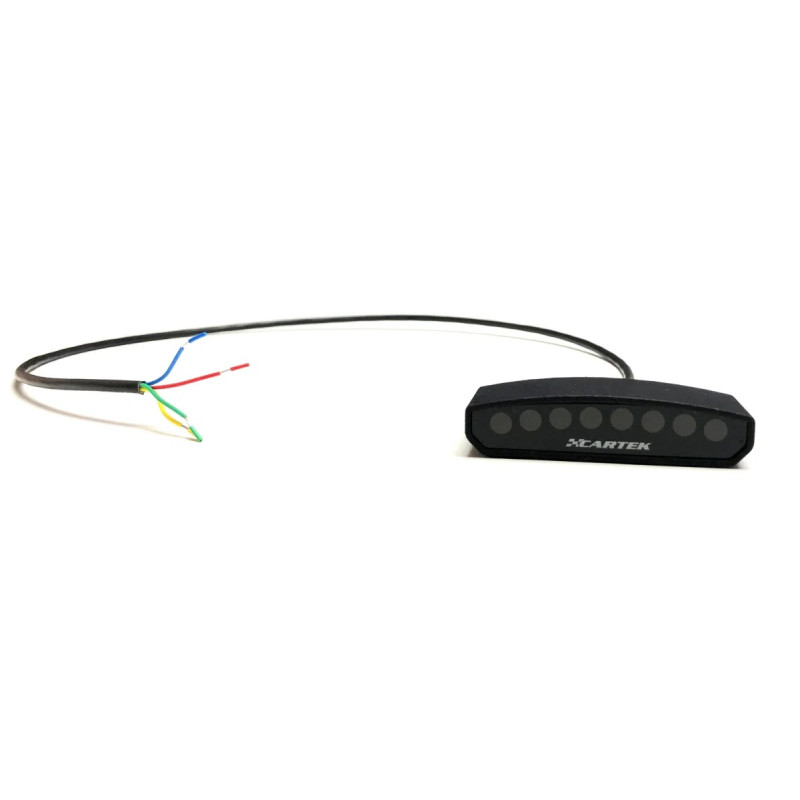

• Lunghezza del filo: 70 cm
• Alloggiamento: nylon PA 2200, elletronica incapsulata
• Grado di protezione: IP64
• Temperatura di funzionamento: da -10 °C a +85 °C
• Temperatura di stoccaggio: da -40 °C a +125 °C

Segnale del regime del motore e compatibilità

La luce di spostamento Cartek Club richiede un segnale di regime del motore per funzionare. Accetta un'uscita di regime dalla centralina sotto forma di segnale quadro da 5 V o 12 V, un segnale dal contagiri o un segnale dalla bobina d'accensione compatibile.

È disponibile un'ulteriore regolazione del filtro del segnale di regime per le applicazioni su veicoli d'epoca.

Attenzione: questa luce di spostamento non è adatta ai motori dotati di vecchi sistemi di accensione CDI a scarica capacitiva.

Funzione di allarme motore

Questa versione integra un allarme luminoso a lampeggiamento stroboscopico arancione, che avvisa il pilota di un problema al motore, come un surriscaldamento o una pressione dell'olio insufficiente.

Questa funzione richiede il collegamento a un sensore compatibile, a un sistema di acquisizione dati o a un'uscita di allarme della flangia. La luce di spostamento visualizza l'allarme trasmesso da tale apparecchiatura; non misura direttamente la temperatura o la pressione dell'olio.

Installazione e regolazioni

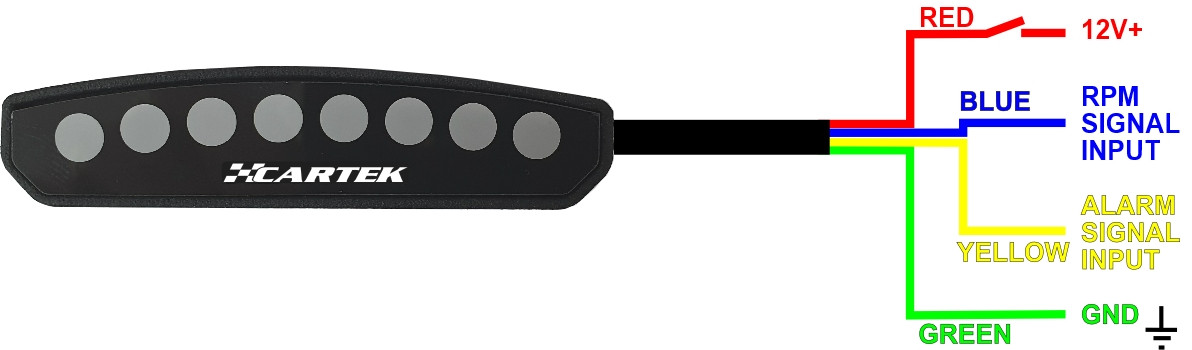

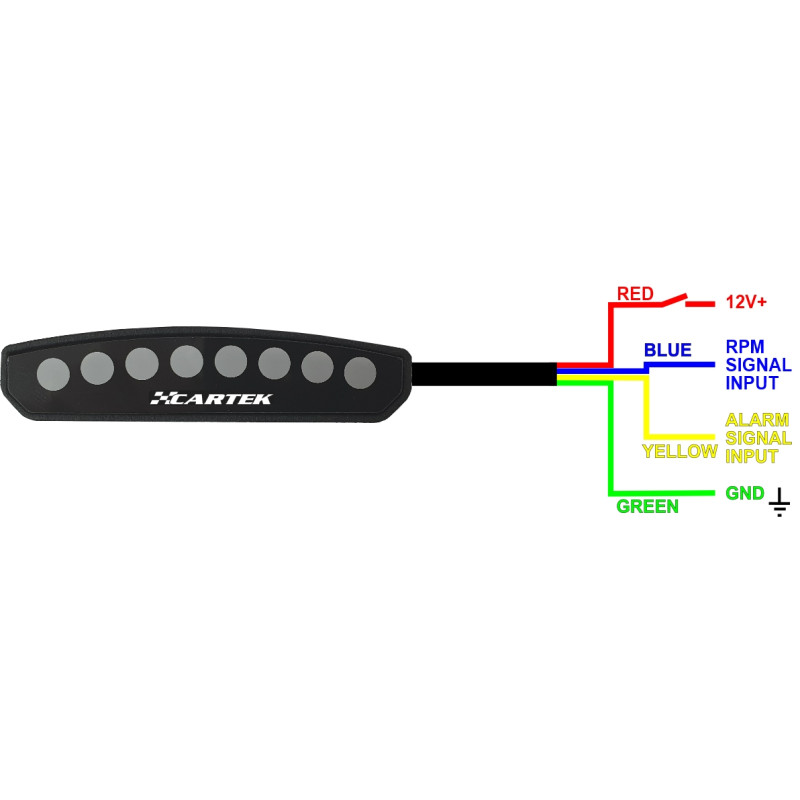

Installare l’unità nel campo visivo del pilota, quindi collegare l’alimentazione, la massa e il segnale di regime secondo le istruzioni Cartek. Collegare l’ingresso di allarme se si desidera utilizzare questa funzione.

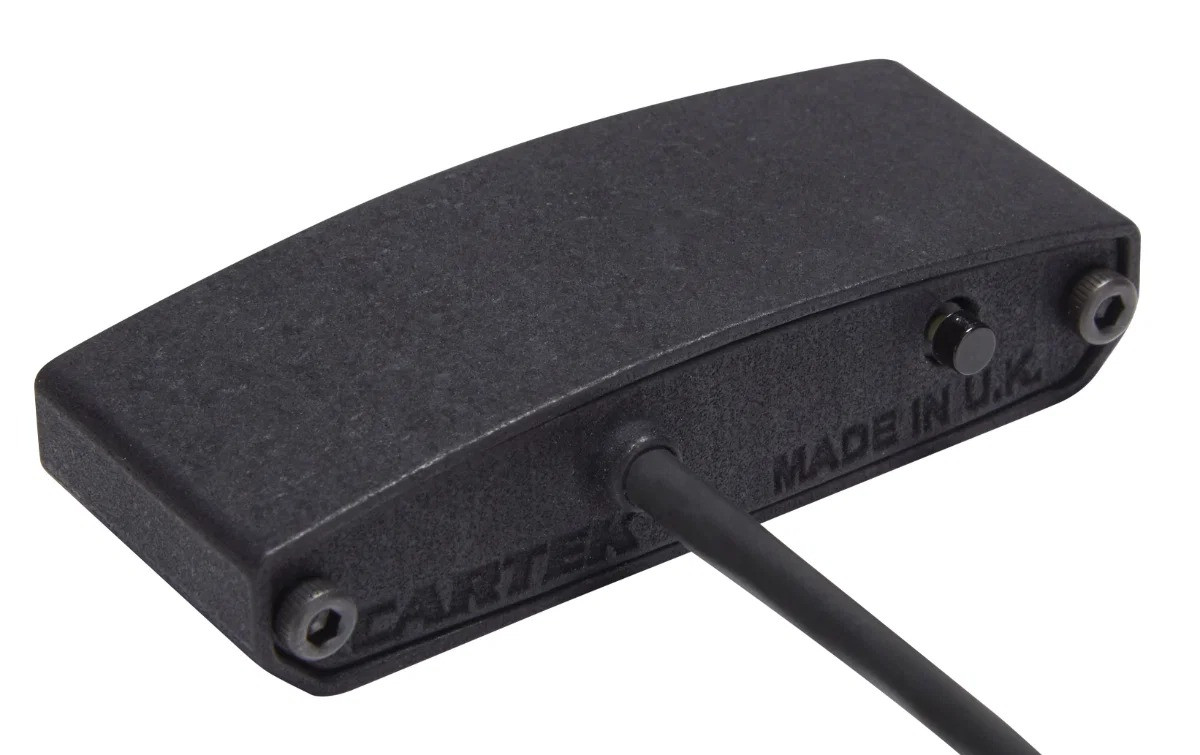

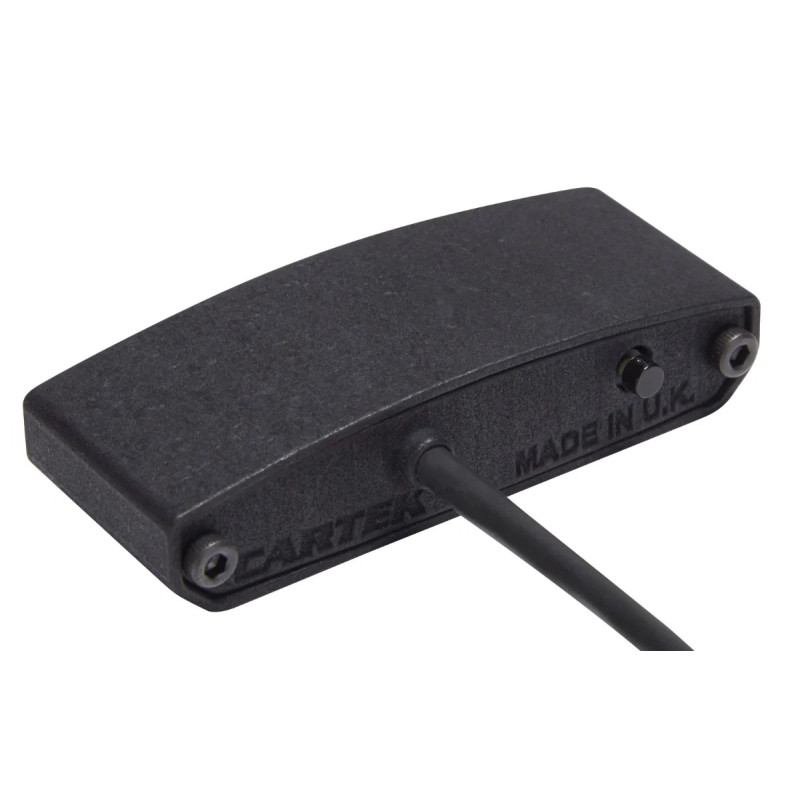

Il pulsante situato sul retro consente di configurare le soglie di regime, la sequenza luminosa e la luminosità. I valori di regime possono essere impostati a motore spento. Per una regolazione a motore in funzione, Cartek prevede una procedura che richiede di raggiungere solo il 50% del regime massimo di riferimento.

Contenuto in dotazione

• Una luce di spostamento Cartek Club.

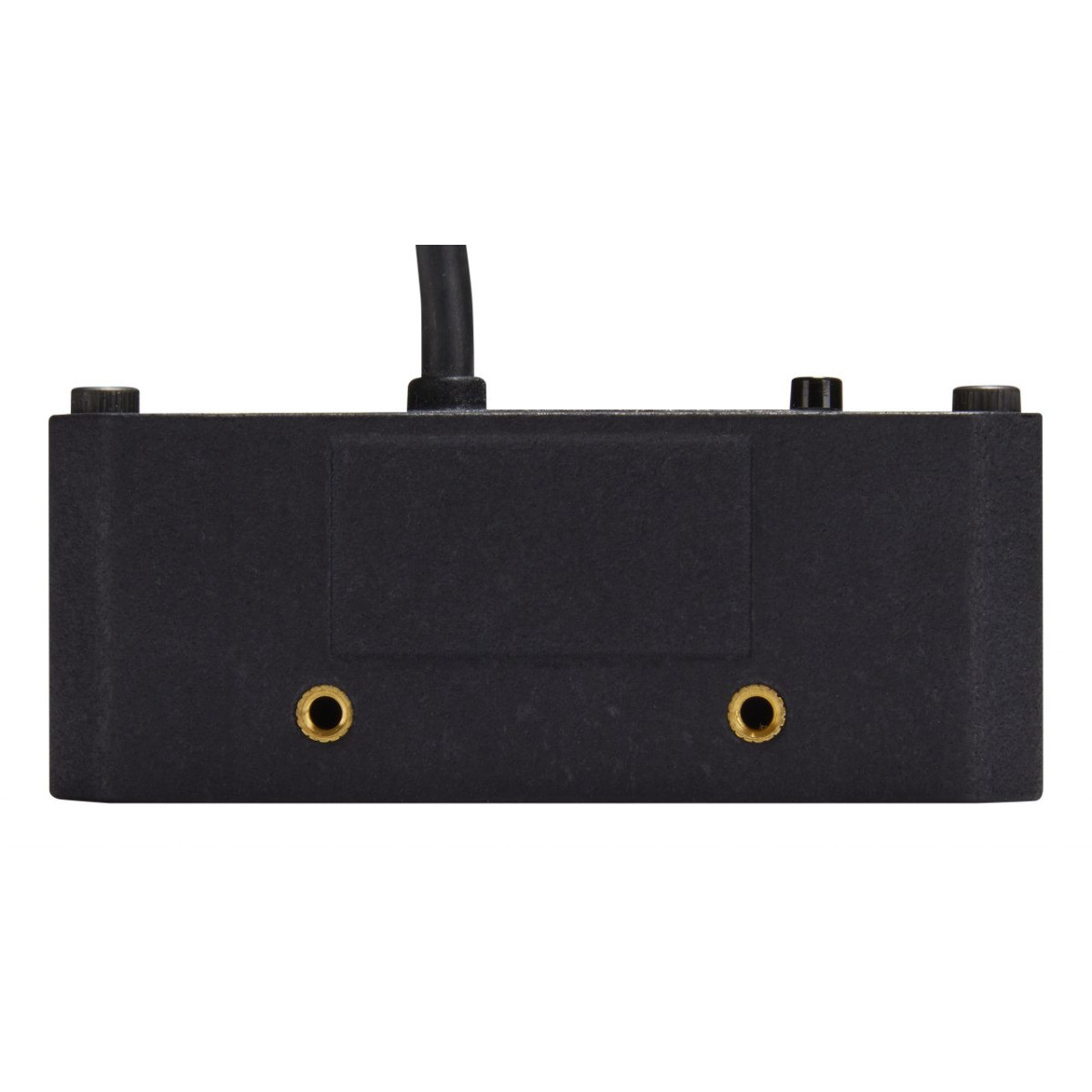

• Quattro viti M3.
• Un manuale di istruzioni.

Punti di forza

• Visualizzazione progressiva del regime di rotazione tramite 8 LED multicolori.
• Sei sequenze luminose tra cui scegliere.
• Soglie di regime configurabili con o senza motore in funzione.
• Luminosità regolabile per il giorno e la notte.
• Ingresso di allarme per segnalare un guasto al motore.
• Formato compatto e leggero, con protezione IP64.
