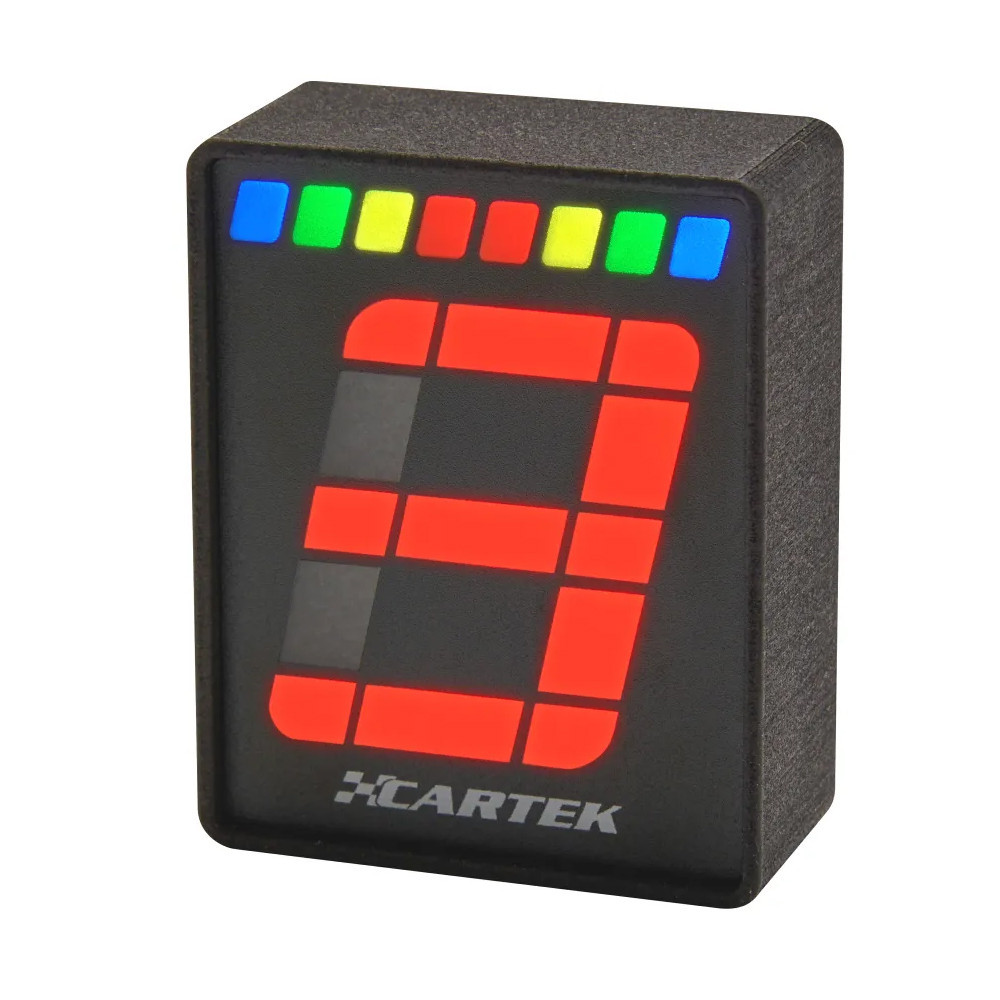

Indicator de treaptă angajată Cartek Club cu indicator de schimbare a treptelor cu 8 LED-uri

Indicatorul de treaptă angajată Cartek Club cu indicator de schimbare a treptelor reunește două informații într-o carcasă compactă: treapta de viteză selectată și apropierea de turația aleasă pentru trecerea la treapta superioară. Acesta permite pilotului să consulte aceste indicații de pe tabloul de bord în timpul utilizării în raliu sau pe circuit.

Tara selectată apare pe un afișaj digital cu 7 segmente, disponibil în șapte culori la alegere. În partea superioară, cele 8 LED-uri multicolore ale indicatorului de schimbare a treptelor se aprind progresiv în funcție de pragurile de turație configurate. Șase secvențe luminoase și setările de luminozitate pentru zi/noapte permit personalizarea afișajului.

Caracteristici tehnice

• Marcă: Cartek
• Model: Gear Indicator Club
• Referință producător: CK-LG-CL
• Funcții: afișarea treptei de viteză selectate și indicator de schimbare a treptelor secvențial

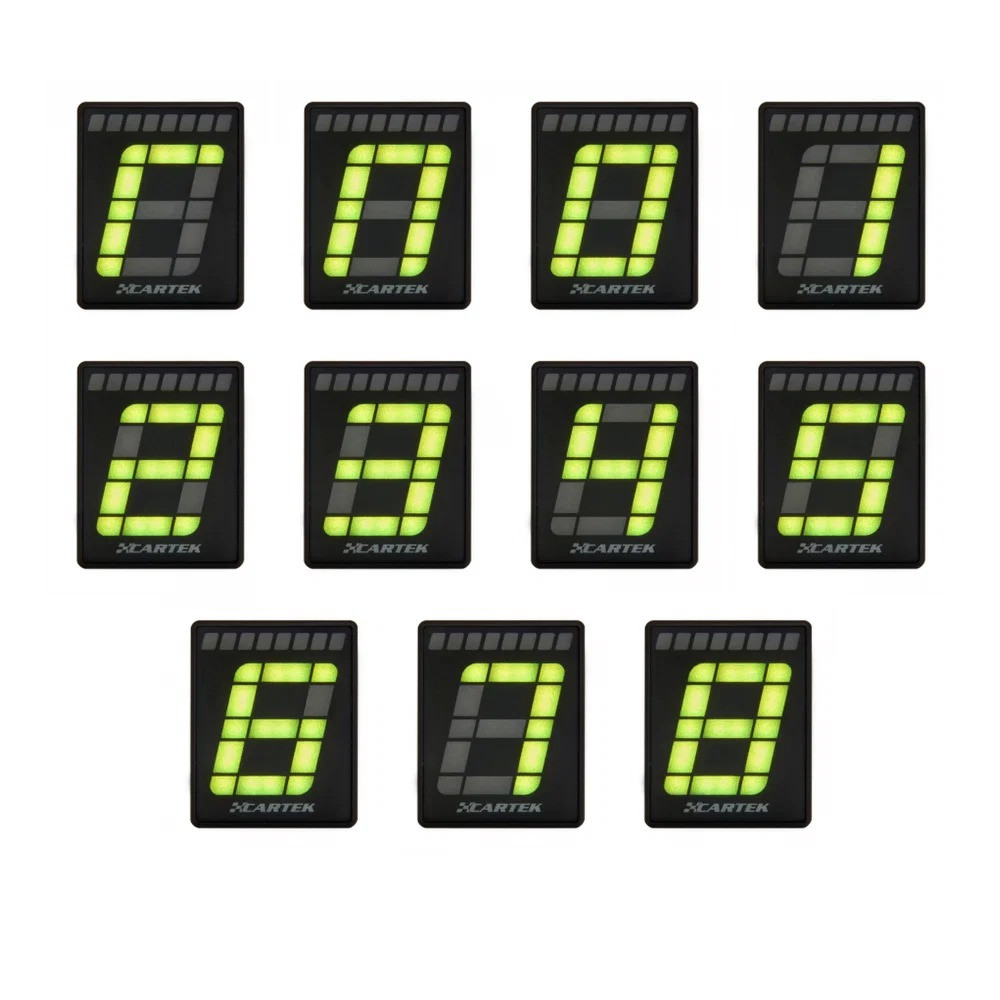

• Afișaj treaptă de viteză: digital cu 7 segmente

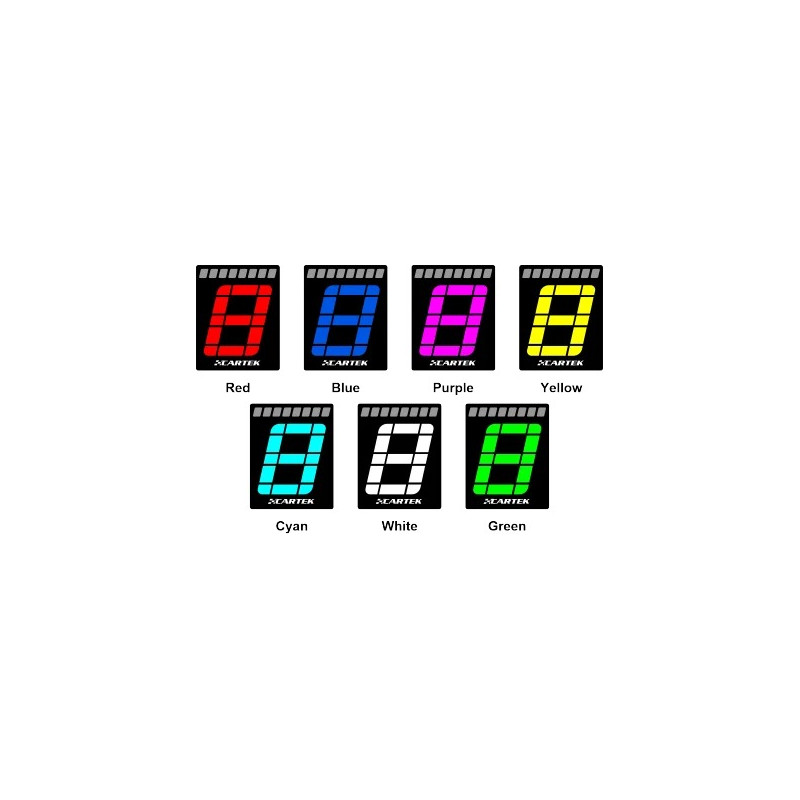

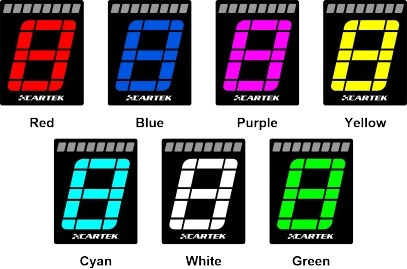

• Culoare afișaj: 7 la alegere

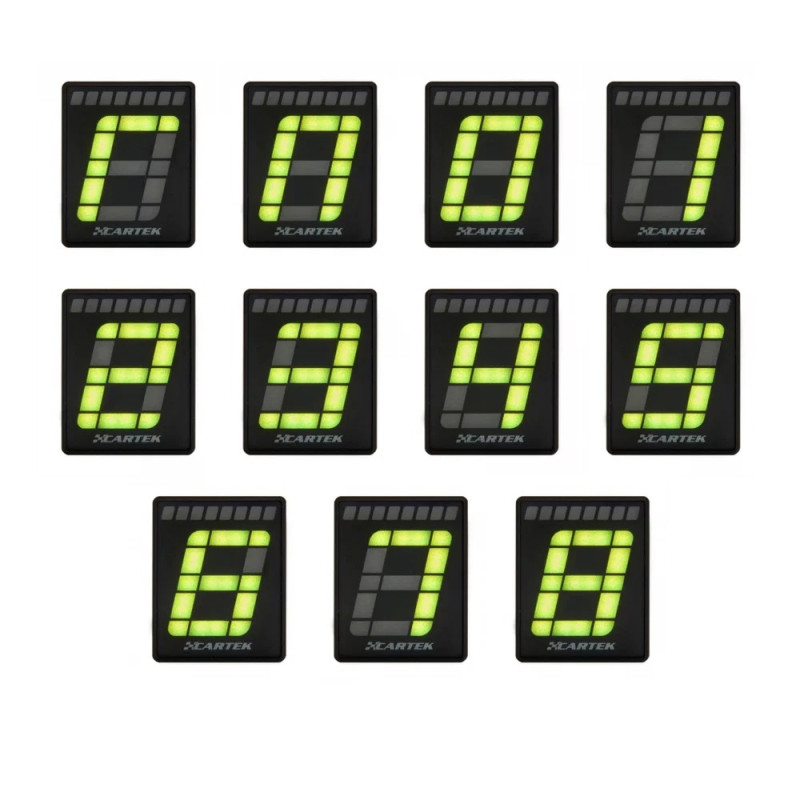

• Număr de trepte de viteză configurabile: de la 2 la 8
• Afișarea poziției neutre și a marșarierului: N și R, în funcție de metoda de detectare și de semnalele disponibile

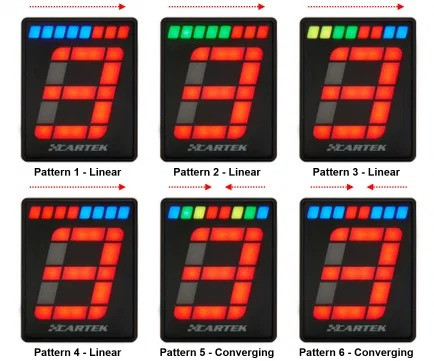

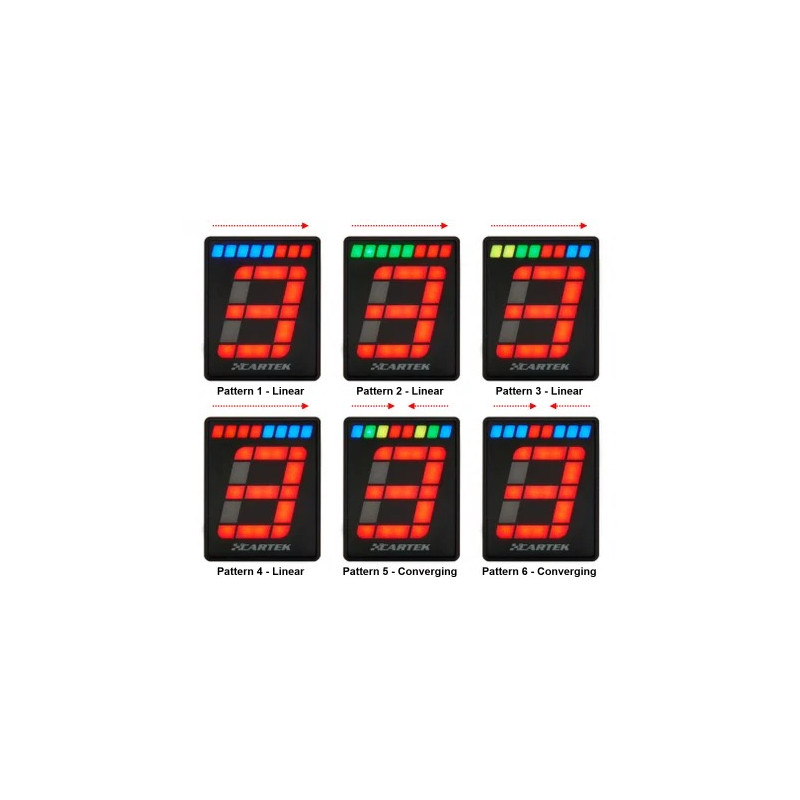

• Indicator de schimbare a treptelor: 8 LED-uri multicolore, 6 secvențe la alegere
• Setări: praguri de turație minimă și maximă, culori și luminozitate zi/noapte
• Detectarea treptei de viteză: calcul pe baza turației motorului și a vitezei vehiculului sau semnal analogic de poziție a cutiei de viteze
• Tensiune de funcționare: 7–18 V

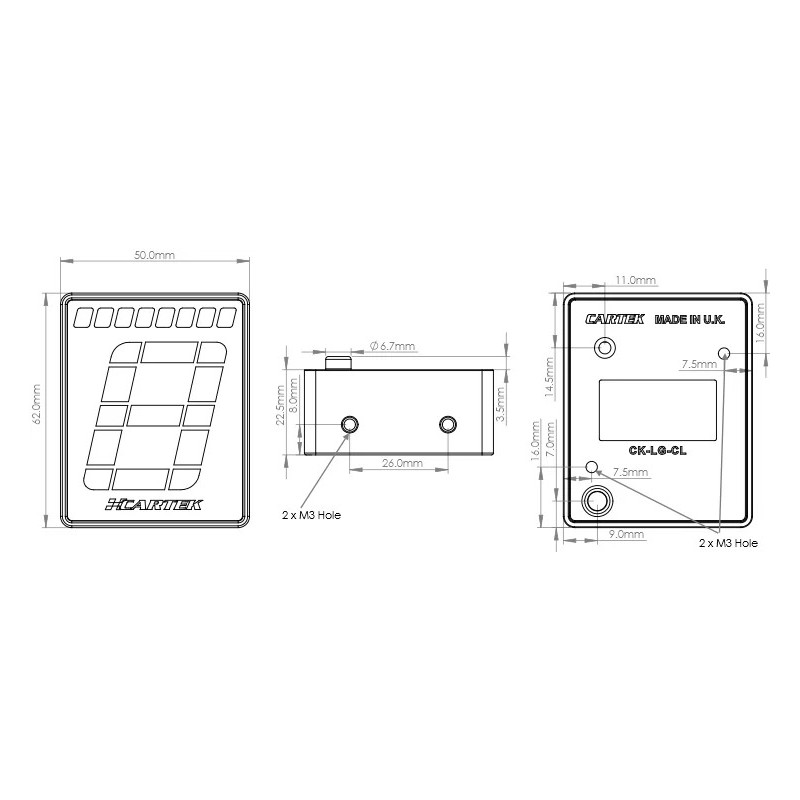

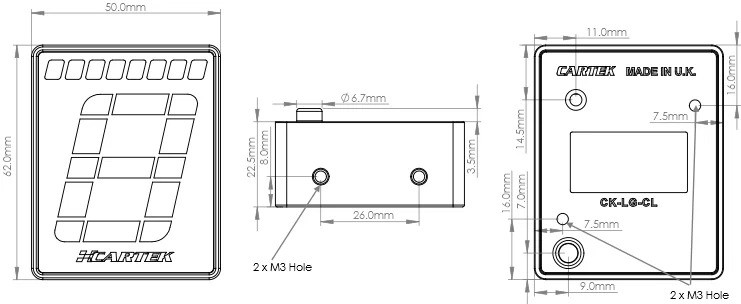

• Dimensiuni: înălțime 62 mm, lățime aproximativ 50 mm, adâncime 22,5 mm
• Lungimea cablului: 70 cm
• Carcasă: nailon PA 2200, componentă electronică încapsulată
• Grad de protecție: IP64
• Temperatura de funcționare: de la -10 °C la +85 °C
• Temperatura de depozitare: de la -40 °C la +125 °C

Detectarea treptei de viteză selectate

Versiunea Club oferă două moduri de funcționare:

• Calculul raportului turație/viteză: dispozitivul compară turația motorului cu viteza vehiculului după o fază de învățare a treptelor de viteză.
• Citirea datelor de la un senzor de poziție: pe o cutie secvențială echipată cu un senzor compatibil, intrarea analogică permite identificarea treptei de viteză pe baza tensiunii măsurate.

Dispozitivul poate fi utilizat cu cutii de viteze manuale în configurație H, secvențiale, DSG sau automate, cu condiția să dispună de semnalele necesare și să se efectueze configurarea corespunzătoare.

Setări pentru indicatorul de schimbare a treptelor

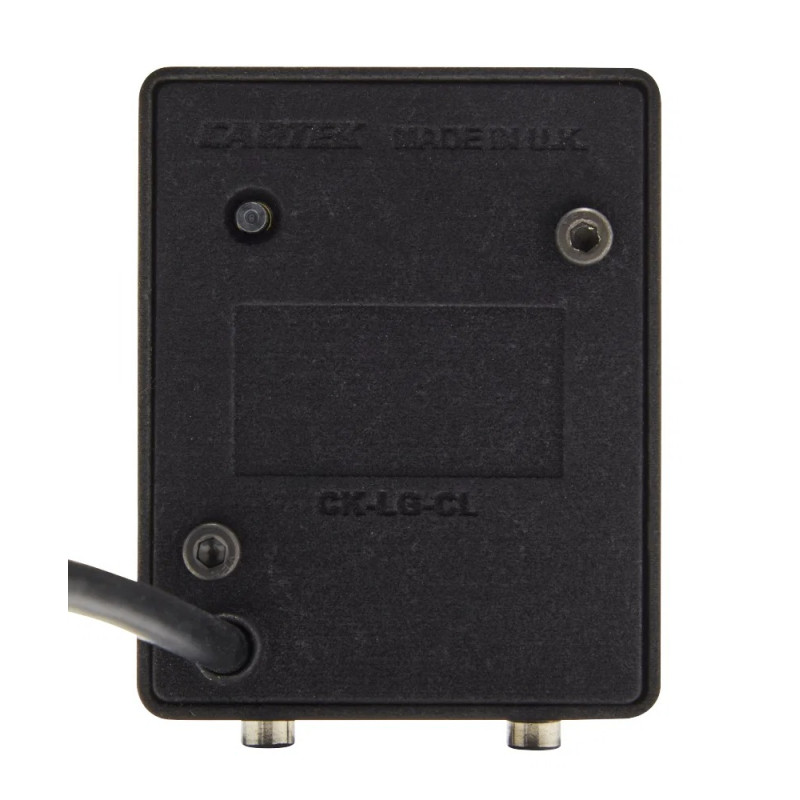

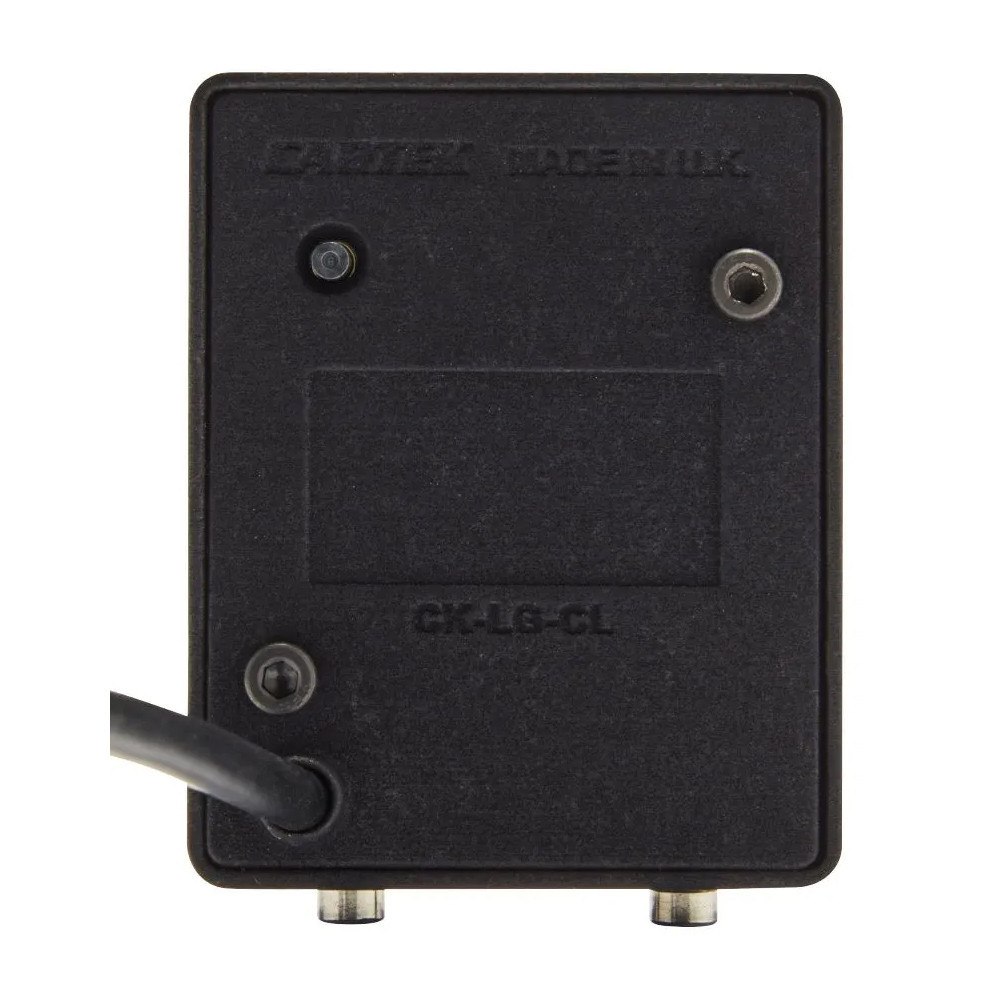

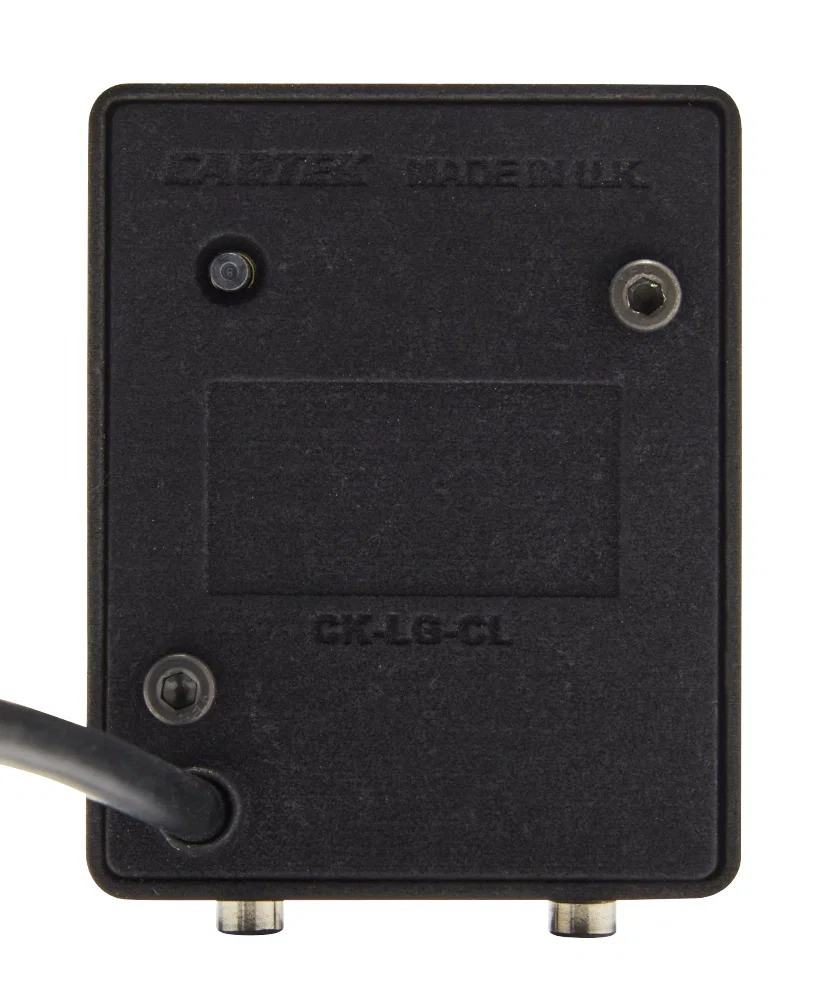

Pragurile de început și de sfârșit ale secvenței sunt configurabile cu sau fără motorul în funcțiune. Butonul din spate permite introducerea valorilor turației și selectarea animației luminoase.

Este disponibilă o setare de filtrare a semnalului de turație pentru aplicațiile de epocă. Luminozitatea afișajului treptei de viteză și cea a indicatorului de schimbare a treptelor pot fi reglate separat pentru zi și noapte.

Instalare și compatibilitate

Fixați indicatorul în câmpul vizual al șoferului cu ajutorul a două șuruburi M3, prin partea inferioară sau prin spate. Pentru fixarea prin partea inferioară, adâncimea maximă de înșurubare este de 8 mm.

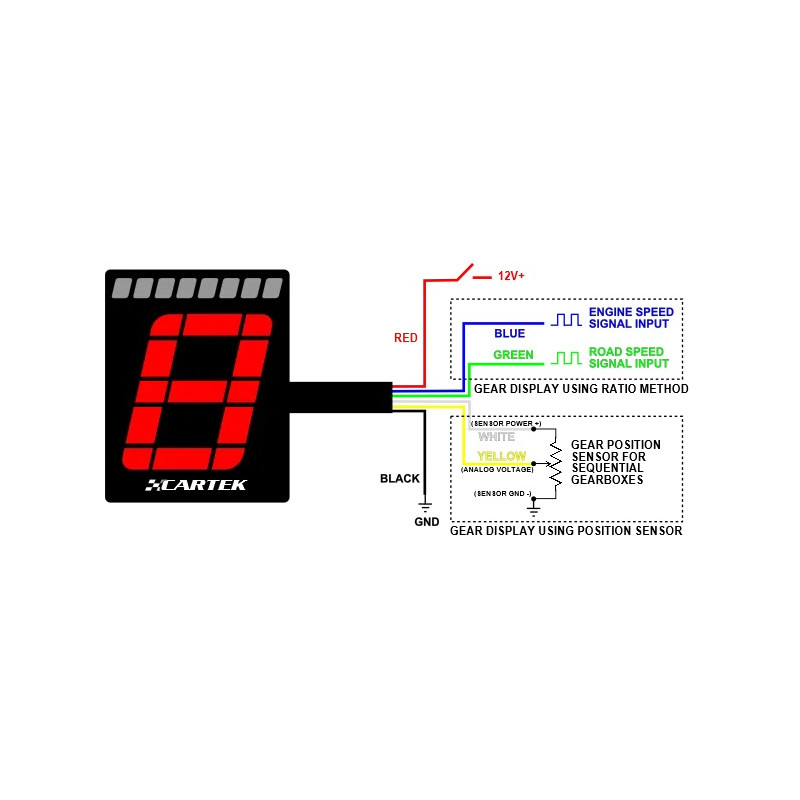

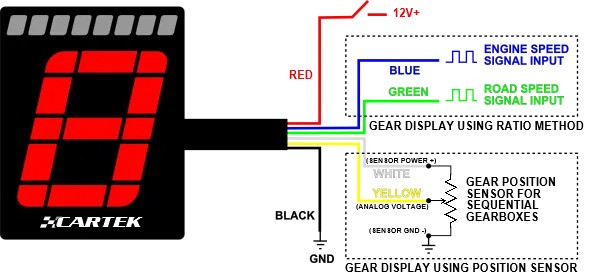

Conectați alimentarea, masa și semnalele necesare metodei de detectare alese, conform instrucțiunilor Cartek. Apoi efectuați programarea treptelor de viteză sau a pozițiilor senzorului.

Acest model nu este compatibil cu motoarele echipate cu sisteme vechi de aprindere CDI, cu descărcare capacitivă.

Puncte forte

• Trecerea în treaptă și indicarea schimbării de viteză reunite într-o singură carcasă.
• Două metode de detectare pentru diferite configurații ale cutiei de viteze.
• Afișaj personalizabil: 7 culori și 6 secvențe de indicatori de schimbare a treptelor.
• Luminozitate reglabilă pentru zi și noapte.
• Carcasă compactă cu protecție IP64.
