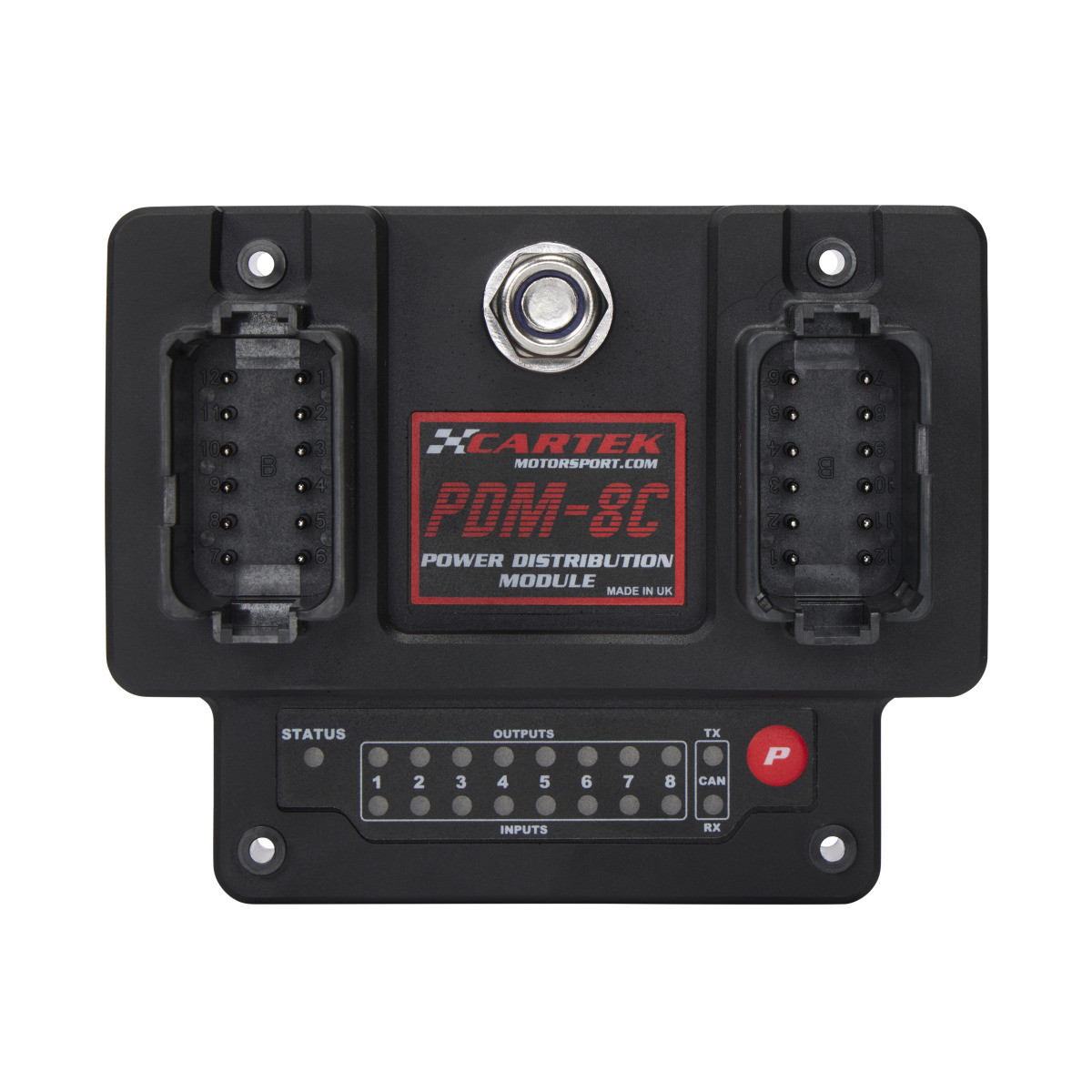

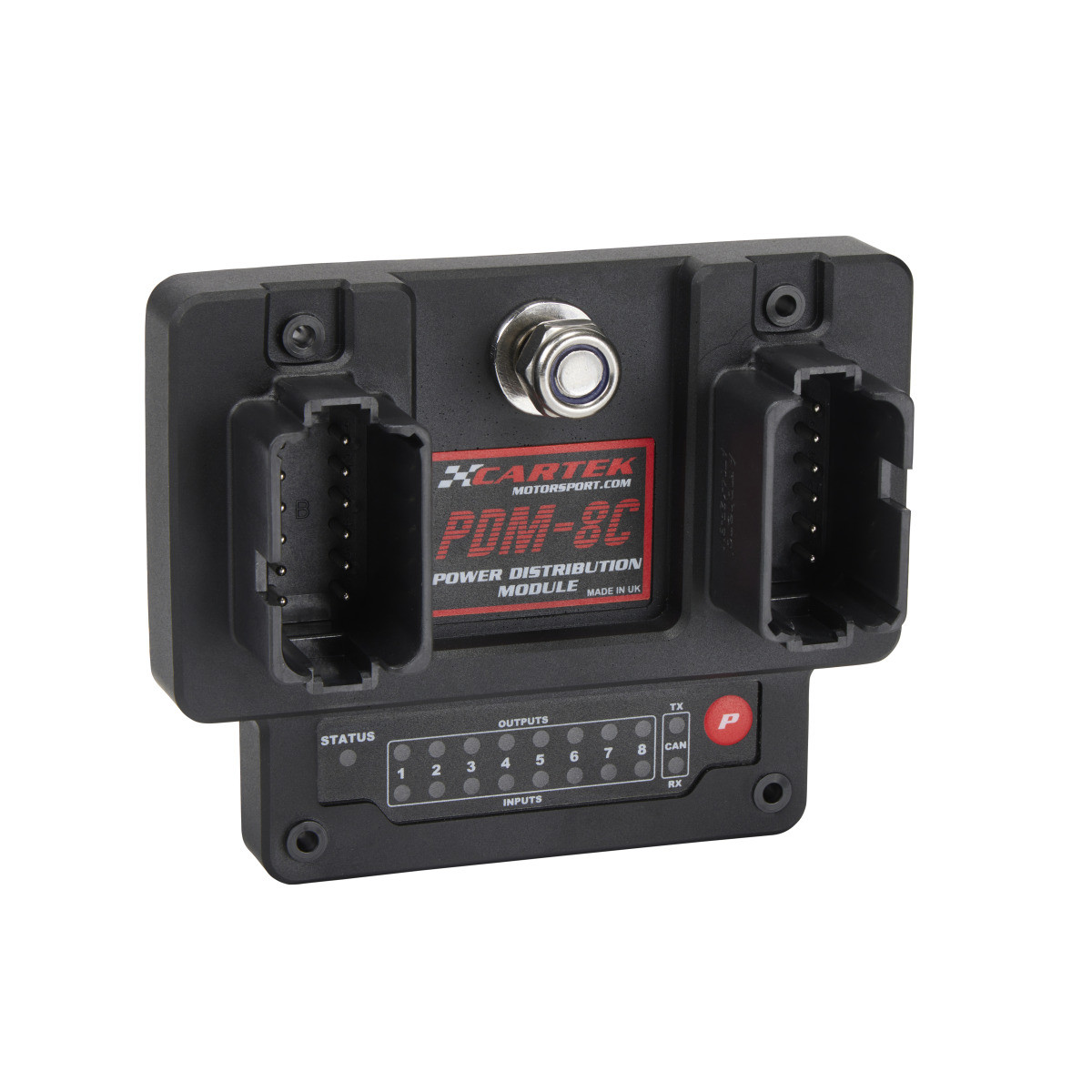

Il modulo di distribuzione di potenza Cartek PDM-8C a 8 canali con CAN centralizza l’alimentazione e il controllo delle apparecchiature elettriche di un veicolo da competizione. Le sue uscite protette consentono di gestire, in particolare, le pompe del carburante, i ventilatori di raffreddamento, i parabrezza riscaldati, le luci e i motori dei tergicristalli.
Il modulo combina soglie di corrente configurabili, funzioni predefinite e comunicazione CAN per adattare il funzionamento di ciascuna apparecchiatura. La configurazione avviene tramite il pulsante integrato e gli led, senza computer, oppure tramite messaggi CAN.
Uscite di potenza e protezione
- Due uscite ad alta potenza: soglia massima di 40 A per uscita, con 30 A in continuo raccomandati.
- Quattro uscite standard: soglia massima di 20 A per uscita, con 15 A in continuo raccomandati.
- Due uscite ottimizzate per i tergicristalli: soglia massima di 15 A per uscita, con 10 A in continuo raccomandati.
La corrente totale massima del modulo è limitata a 120 A. I limiti individuali non devono quindi essere sommati per determinare la sua capacità totale.
La protezione elettronica interrompe automaticamente un'uscita in caso di sovracorrente o cortocircuito. È possibile selezionare una funzione di avvio graduale (Soft Start ) per le apparecchiature che presentano una corrente di spunto elevata, come pompe e ventilatori.
Caratteristiche tecniche
- Marca: Cartek.
- Modello: PDM-8C.
- Codice produttore: CK-PDM-08C.
- Uscite di potenza: 8.
- Corrente totale massima: 120 A.
- Tensione di funzionamento: da 8 a 18 V.
- Ingressi configurabili: 8.
- Ingressi ausiliari: 3.
- Modalità di ingresso: attivo basso, attivo alto, attivazione al fronte, attivazione permanente o segnale PWM.
- Frequenza massima del segnale PWM in ingresso: 200 Hz.
- Comunicazione: CAN Bus, comando e diagnostica.
- Indicazione di stato: led RGB per ingressi e uscite.
- Dimensioni dichiarate: 108 × 86 mm.
- Peso: 220 g.
- Costruzione: elletronica completamente incapsulata per resistere all’acqua, allo sporco, agli urti e alle vibrazioni.
- Connessioni: due connessioni a 12 pin di tipo Deutsch DT a tenuta stagna.
Funzioni di controllo
Le funzioni standard comprendono il comando tramite ingresso, l'indicatore di direzione a 1 Hz, un'attivazione temporizzata di 5 o 10 minuti e un mantenimento del funzionamento di 5 o 10 minuti dopo l'interruzione del comando.
La logica di illuminazione consente di comandare i fanali posteriori, gli anabbaglianti, gli abbaglianti e i fari a lungo raggio. Può attivare automaticamente i fanali posteriori insieme agli anabbaglianti o agli abbaglianti e subordinare l’accensione dei fari a lungo raggio a quella degli abbaglianti.
La gestione dei tergicristalli comprende le due velocità, la posizione di riposo e una funzione di lavaggio dello specchio in grado di attivare automaticamente la velocità massima.
Comunicazione CAN e diagnostica
Il CAN Bus consente di comandare le uscite e di trasmettere i dati diagnostici: stato delle uscite, tensione, corrente e parametri di configurazione. I tre ingressi ausiliari possono essere utilizzati, in particolare, per il comando dell’accensione, per la posizione di riposo dei tergicristalli o per l’accensione dei fari.

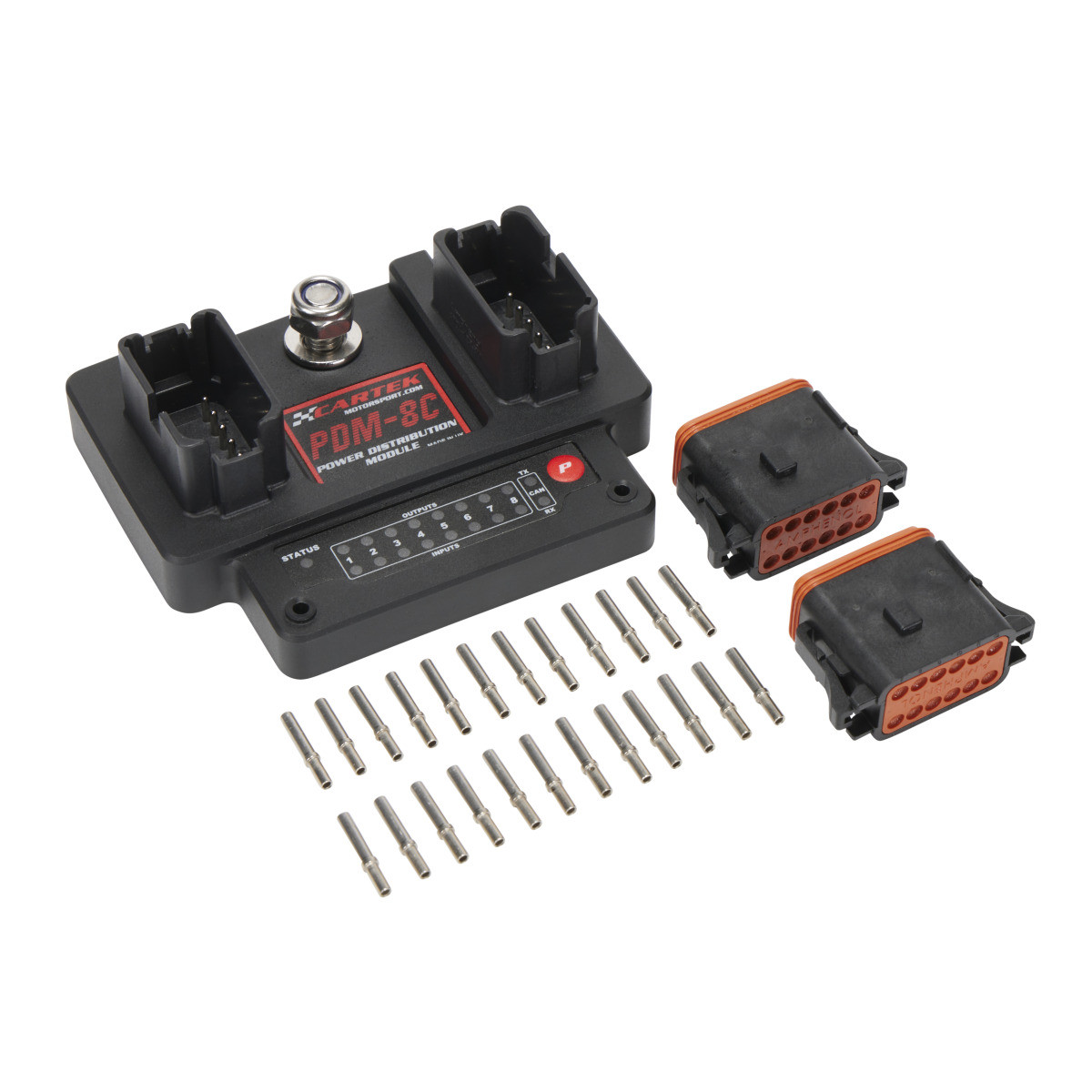

Contenuto in dotazione
- Un modulo di distribuzione di potenza Cartek PDM-8C.
- Due alloggiamenti della presa di corrente compatibili con il cablaggio.
- 24 contatti da crimpare.
Adattare le sezioni dei fili, i limiti di protezione e le funzioni selezionate alle apparecchiature collegate, in conformità con le istruzioni Cartek.
