Martor luminos roșu „Stack” de montat în tablou de bord

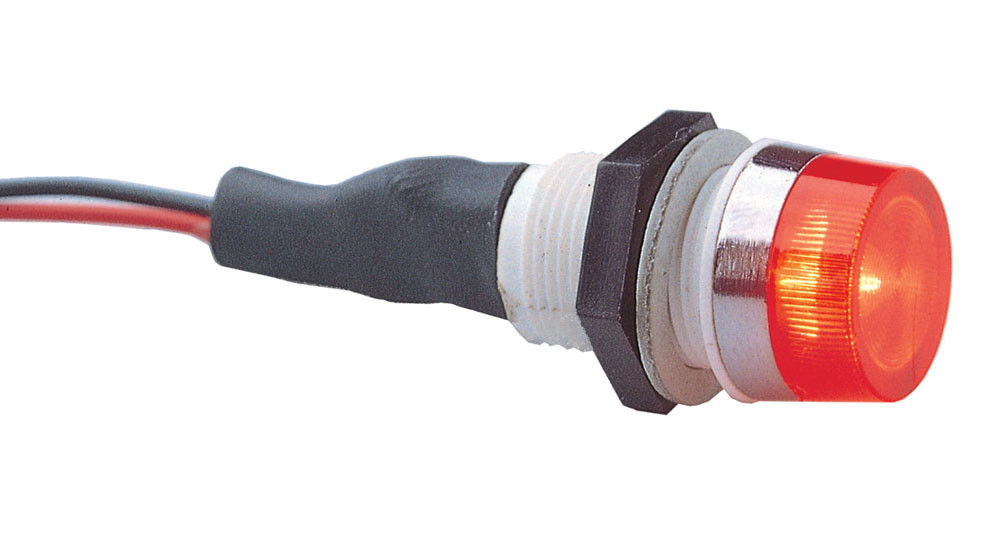

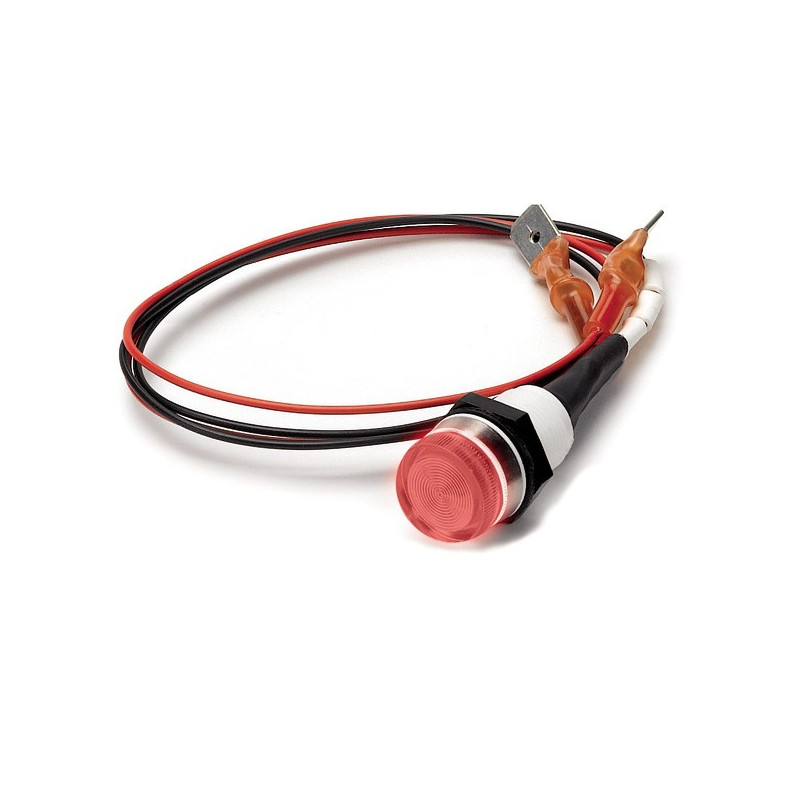

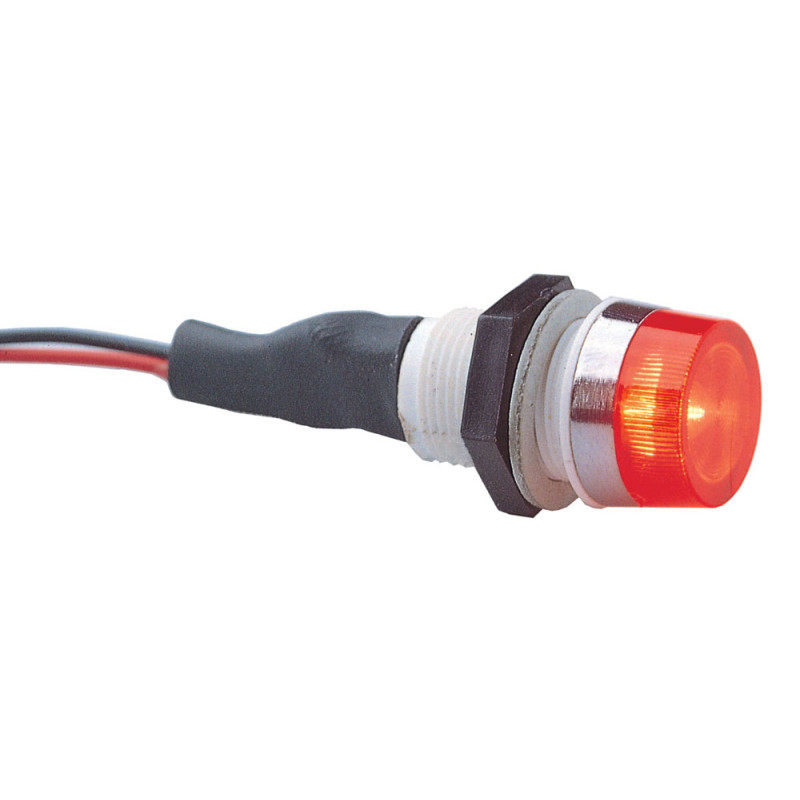

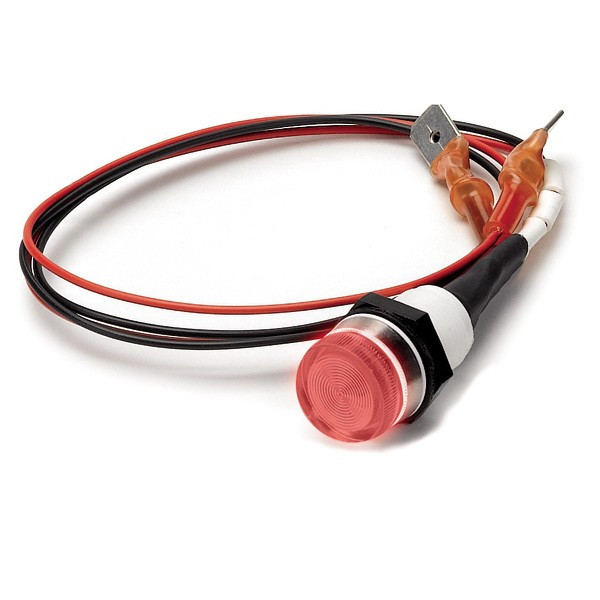

Martor luminos roșie Stack ST537 este conceput pentru montaj încastrat pe tabloul de bord. Aceasta permite semnalizarea vizuală a unei alerte transmise de instrumentele la care este conectată.

Flanșa sa cu diametru exterior de 14,7 mm și proeminența de numai 9,1 mm deasupra panoului facilitează integrarea sa într-un spațiu redus. Este compatibil cu instalațiile electrice de 12 V și 16 V, având un consum de 100 mA când este aprins.

Caracteristici tehnice

• Marcă: Stack
• Referință producător: ST537
• Tip: martor luminos de avertizare pentru montare încastrată
• Culoarea martorului luminos: roșu
• Diametru exterior al flanșei: 14,7 mm
• Proeminență deasupra suprafeței de montaj: 9,1 mm
• Grosimea maximă recomandată a panoului: 9,6 mm
• Spațiu liber minim necesar în spatele panoului: 50 mm pentru cablare și instalare
• Alimentare: sisteme de 12 V și 16 V
• Consum în timpul funcționării: 100 mA

Montaj și conectare

Instalați martorul luminos pe un panou cu o grosime maximă recomandată de 9,6 mm. Asigurați un spațiu liber de cel puțin 50 mm în spatele panoului pentru a permite trecerea cablurilor și conectarea.

Diametrul exterior al flanșei nu corespunde cu diametrul găurii. Verificați dimensiunile de montaj și compatibilitatea electrică cu instrumentele utilizate înainte de instalare.

Puncte forte

• Semnal luminos roșu pentru afișarea unei alerte pe tabloul de bord.
• Montaj încastrat compact, cu o proeminență de 9,1 mm.
• Compatibil cu sistemele de 12 V și 16 V.
• Consum de 100 mA când este aprins.
