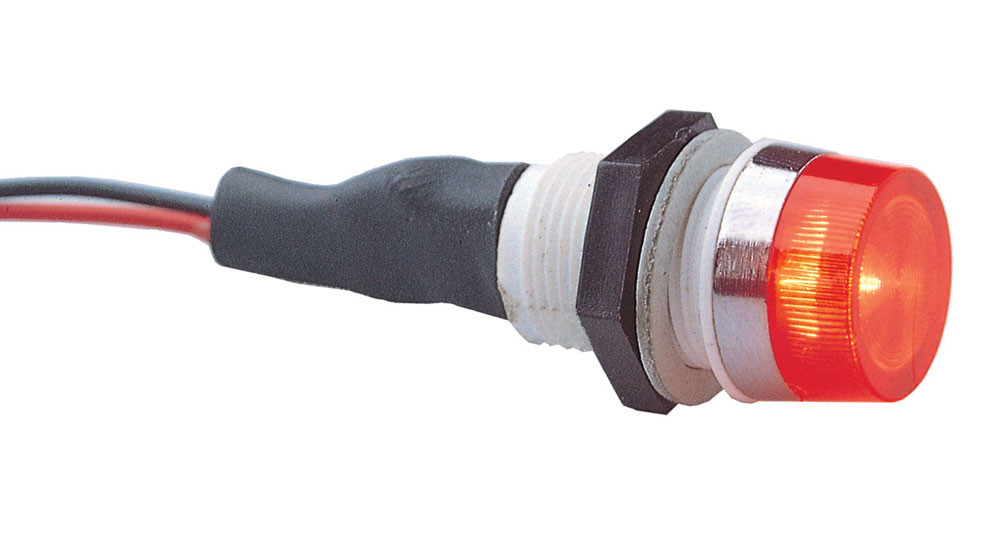

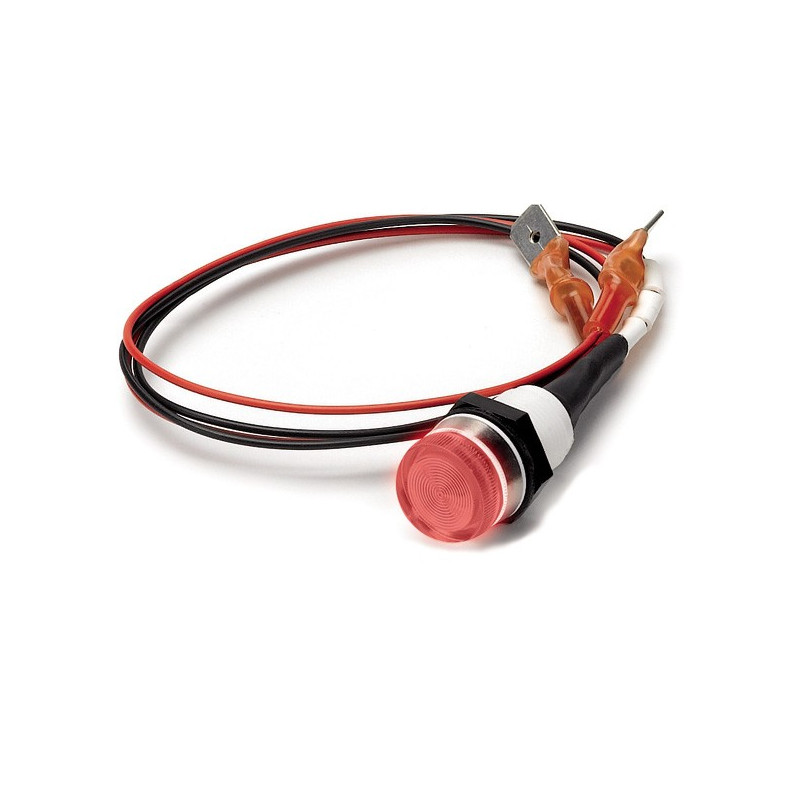

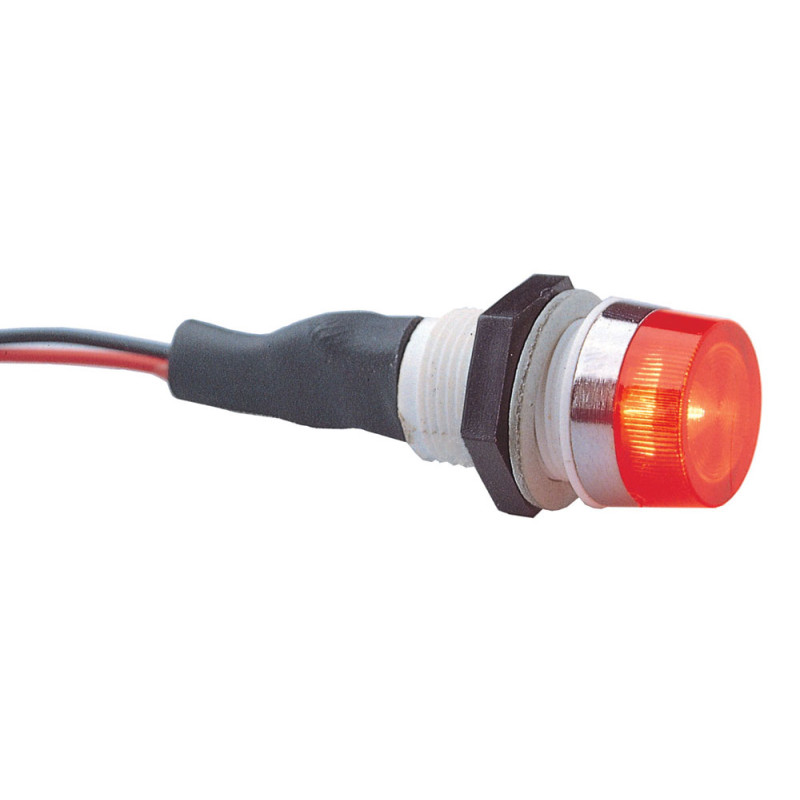

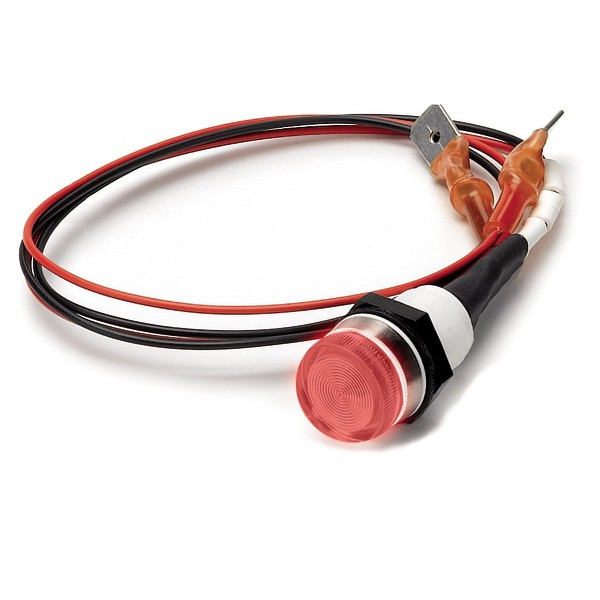

Rood Stack-waarschuwingslampje voor inbouw in het dashboard

Het rode waarschuwingslampje Stack ST537 is ontworpen voor inbouwmontage op het dashboard. Het dient om een waarschuwing visueel weer te geven die wordt doorgegeven door de instrumenten waarop het is aangesloten.

Dankzij de flens met een buitendiameter van 14,7 mm en een uitsteekdiepte van slechts 9,1 mm boven het paneel kan het lampje gemakkelijk in een beperkte ruimte worden geïntegreerd. Het is geschikt voor 12 V- en 16 V-elektrische installaties en heeft een stroomverbruik van 100 mA wanneer het brandt.

Technische specificaties

• Merk: Stack
• Fabrikantnummer: ST537
• Type: inbouwwaarschuwingslampje
• Kleur van het lampje: rood
• Buitendiameter van de flens: 14,7 mm
• Uitsteekmaat boven het montageoppervlak: 9,1 mm
• Aanbevolen maximale paneeldikte: 9,6 mm
• Minimale vrije ruimte achter het paneel: 50 mm voor bedrading en installatie
• Voeding: 12 V- en 16 V-systemen
• Stroomverbruik bij ingeschakelde toestand: 100 mA

Montage en aansluiting

Installeer het controlelampje op een paneel met een aanbevolen maximale dikte van 9,6 mm. Zorg voor een vrije ruimte van ten minste 50 mm achter het paneel voor het doorvoeren van de draden en het aansluiten.

De buitendiameter van de flens komt niet overeen met de boordiameter. Controleer vóór de installatie de inbouwafmetingen en de elektrische compatibiliteit met de gebruikte instrumenten.

Sterke punten

• Rood lichtsignaal voor het weergeven van een waarschuwing op het dashboard.
• Compacte inbouwmontage met een uitsteeklengte van 9,1 mm.
• Compatibel met 12 V- en 16 V-systemen.
• Stroomverbruik van 100 mA wanneer het apparaat is ingeschakeld.
