Cilindru principal AP Racing cu diametrul de 14 mm pe lagăr sferic, cu numărul de referință CP7855-88PRTE, este un model cu acțiune de împingere destinat circuitului hidraulic simplu de competiție. Ansamblul său monobloc format din piston și tija cilindru principal, precum și cursa sa extrem de scurtă înainte de întreruperea alimentării, contribuie la eficiența comenzii.
Corpul din aliaj de aluminiu anodizat dur este prevăzut cu un manșon de protecție. Montajul se realizează prin intermediul unui lagăr sferic situat în partea din spate a cilindrului principal.
Caracteristici tehnice
- Marcă: AP Racing.
- Referință producător: CP7855-88PRTE.
- Gamă: CP7855.
- Comandă: cu împingere.
- Fixare: Rulment sferic.
- Diametrua cilindrului principal: 14 mm — 0,551 in.
- Culoarea colierului de identificare: NEGRU / PORTOCALIU.
- Cursă totală: 30 mm.
- Intrare hidraulică: 7/16 in-20 UNF.
- Ieșire hidraulică: 3/8 in-24 UNF.
- Cursă înainte de întreruperea alimentării: 0,48 – 0,63 mm — foarte scurtă.
- Filetare pe tijă: 5/16 in-24 UNF.
- Materialul corpului: aliaj de aluminiu anodizat dur.
- Greutate declarată pentru gamă: 169 – 198 g, în funcție de versiune.
Identificarea diametrilor prin culori
Cilindrii principali AP Racing sunt livrați cu un mic colier de plastic de culoare, plasat în jurul corpului, pentru a facilita identificarea diametrului acestora. Referința și diametrul nominal sunt, de asemenea, marcate pe corp.
Tabelul următor se referă la cilindrii principali cu acționare prin împingere. Această referință poartă un colier NEGRU / PORTOCALIU corespunzător diametrului de 14 mm — 0,551 in.
| Culoare | Diametru în mm | Diametru în inchi |
|---|
| NEGRU / PORTOCALIU | 14 mm | 0,551 in |
| NEGRU / ROȘU | 15 mm | 0,590 in |
| NEGRU | 15,9 mm | 0,625 in — 5/8 in |
| NEGRU / GALBEN | 16,8 mm | 0,661 in |
| ALBASTRU | 17,8 mm | 0,70 in |
| VERDE | 19,1 mm | 0,75 in — 3/4 in |
| PORTOCALIU | 20,6 mm | 0,812 in — 13/16 in |
| ROȘU | 22,2 mm | 0,875 in — 7/8 in |
| ALB | 23,8 mm | 0,937 in — 15/16 in |
| GALBEN | 25,4 mm | 1,00 in |
Piese de schimb și kit de reparații
Referința kitului de reparații: AP Racing CP7855-88RK, vândut separat.
Montaj și racorduri
Verificați dimensiunile pedalei și ale suportului de fixare pe schema AP Racing. Versiunile -93, -94, -95 și -96 au un corp mai voluminos decât cele cu alezaje mici. Adaptați racordurile UNF și rezervorul la montaj.
Fotografie și alegerea cilindrului principal

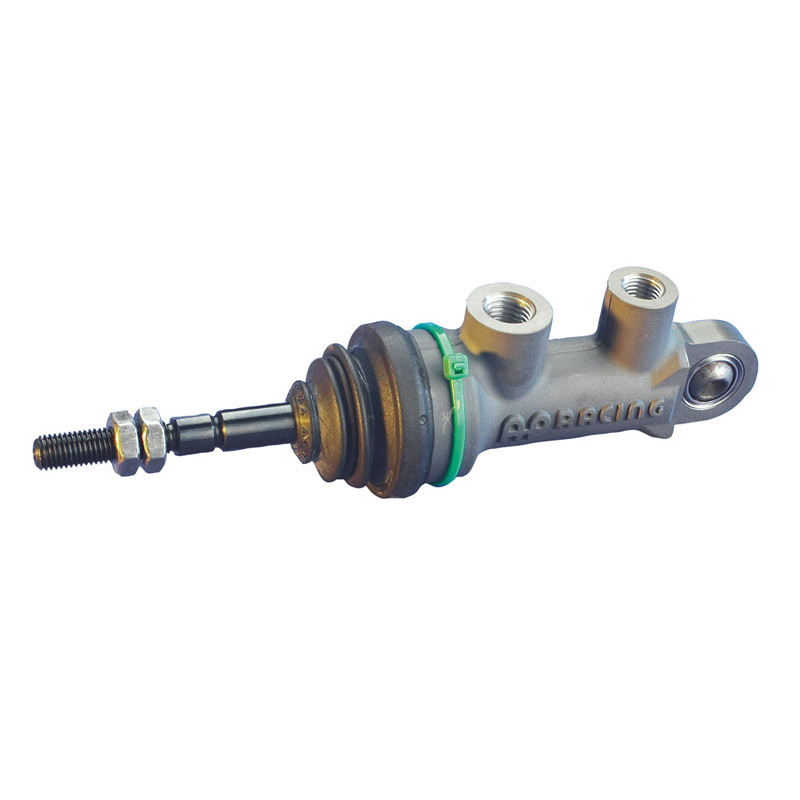

Fotografia ilustrează gamă AP Racing CP7855 și nu are caracter contractual în ceea ce privește culoarea colierului de identificare. Pentru a alege modelul potrivit pentru montajul dumneavoastră, consultați referința și caracteristicile tehnice menționate în această fișă.
Înainte de a comanda, verificați în special diametruul cilindrului principal, filetele și tipul de fixare. În caz de îndoială, tehnicienii noștri vă pot ajuta să alegeți referința potrivită pentru instalația dumneavoastră. Nu ezitați să îi contactați.
Puncte forte
- Corp din aluminiu anodizat dur.
- Piston și tijă monobloc: design de înaltă eficiență.
- Cursă extrem de scurtă înainte de întreruperea alimentării: de la 0,48 la 0,63 mm.
- Montaj pe lagăr sferic.
- Furtun de protecție.
- Identificare vizuală: colier NEGRU / PORTOCALIU pentru diametrua de 14 mm.
