De AP Racing-hoofdcilinder met een diameter van 14 mm op een kogelgewricht, onderdeelnummer CP7855-88PRTE, is een model met duwmechanisme voor een eenvoudig hydraulisch circuit voor de racesport. De uit één stuk vervaardigde zuiger- en zuigerstangconstructie en de extra korte slag voordat de toevoer wordt afgesloten, dragen bij aan de efficiëntie van de bediening.
De behuizing van hard geanodiseerd aluminium is voorzien van een beschermbalg. De montage gebeurt via een kogelgewricht aan de achterzijde van de hoofdcilinder.
Technische gegevens
- Merk: AP Racing.
- Fabrikantnummer: CP7855-88PRTE.
- Serie: CP7855.
- Bediening: Druk.
- Bevestiging: Kogelgewricht.
- Diameter hoofdcilinder: 14 mm — 0,551 inch.
- Kleur identificatieband: ZWART / ORANJE.
- Totale slag: 30 mm.
- Hydraulische inlaat: 7/16 inch-20 UNF.
- Hydraulische uitgang: 3/8 inch-24 UNF.
- Slag vóór het afsluiten van de toevoer: 0,48 tot 0,63 mm — extra kort.
- Schroefdraad van de stang: 5/16 inch-24 UNF.
- Materiaal van de behuizing: hard geanodiseerde aluminiumlegering.
- Opgegeven gewicht voor de serie: 169 tot 198 g, afhankelijk van de uitvoering.
Kleurcodering voor de diameters
De hoofdremcilinders van AP Racing worden geleverd met een kleine gekleurde plastic ring rond de behuizing om de diameter gemakkelijker te kunnen herkennen. Het artikelnummer en de nominale diameter staan ook op de behuizing vermeld.
De volgende tabel heeft betrekking op de hoofdremcilinders met duwmechanisme. Dit artikelnummer is voorzien van een ZWART/ORANJE ringetje dat overeenkomt met 14 mm — 0,551 inch.
| Kleur | Diameter in mm | Diameter in inch |
|---|
| ZWART / ORANJE | 14 mm | 0,551 inch |
| ZWART / ROOD | 15 mm | 0,590 inch |
| ZWART | 15,9 mm | 0,625 inch — 5/8 inch |
| ZWART / GEEL | 16,8 mm | 0,661 inch |
| BLAUW | 17,8 mm | 0,70 inch |
| GROEN | 19,1 mm | 0,75 inch — 3/4 inch |
| ORANJE | 20,6 mm | 0,812 inch — 13/16 inch |
| ROOD | 22,2 mm | 0,875 inch — 7/8 inch |
| WIT | 23,8 mm | 0,937 inch — 15/16 inch |
| GEEL | 25,4 mm | 1,00 inch |
Reserveonderdelen en reparatieset
Artikelnummer reparatieset: AP Racing CP7855-88RK, apart verkrijgbaar.
Montage en aansluitingen
Controleer de afmetingen van het pedaalmechanisme en de bevestiging aan de hand van de AP Racing-tekening. De versies -93, -94, -95 en -96 hebben een grotere behuizing dan de versies met kleinere boringen. Pas de UNF-aansluitingen en het reservoir aan de montage aan.

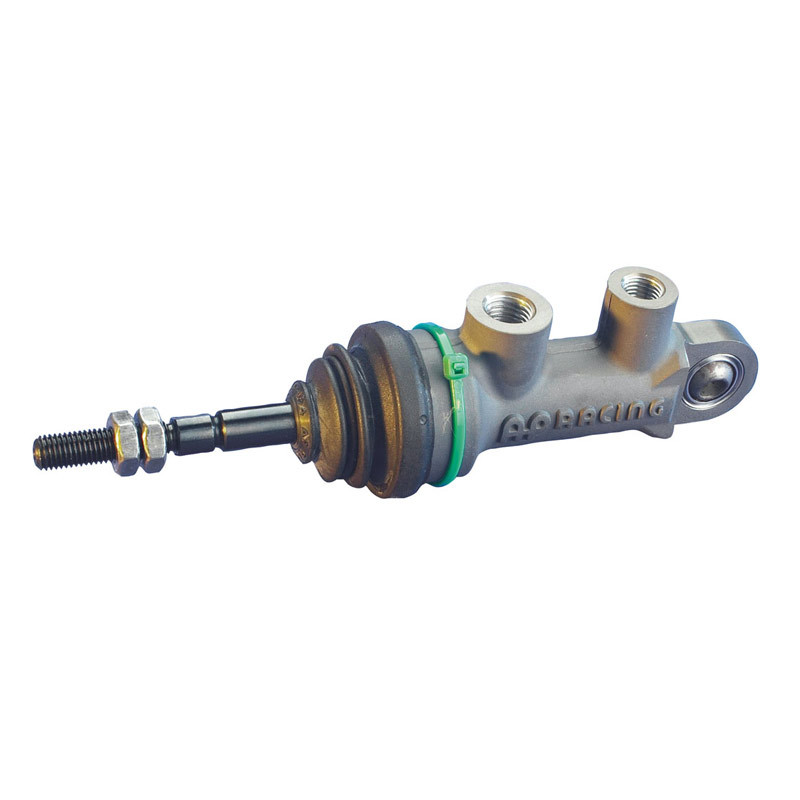

Foto en keuze van de hoofdcilinder
De foto toont de AP Racing CP7855-serie en is niet bindend wat betreft de kleur van de identificatieband. Raadpleeg het artikelnummer en de technische specificaties in dit gegevensblad om het juiste model voor uw installatie te kiezen.
Controleer vóór het bestellen met name de diameter van de hoofdcilinder, de schroefdraad en het type bevestiging. Bij twijfel kunnen onze technici u helpen bij het kiezen van het juiste artikelnummer voor uw installatie. Neem gerust contact met hen op.
Sterke punten
- Behuizing van hard geanodiseerd aluminium.
- Zuiger en stang uit één stuk: ontwerp met hoog rendement.
- Extra korte slag voordat de toevoer wordt afgesloten: van 0,48 tot 0,63 mm.
- Montage met sferisch lager.
- Beschermbalg.
- Visuele herkenning: ZWARTE / ORANJE klemring voor de diameter van 14 mm.
