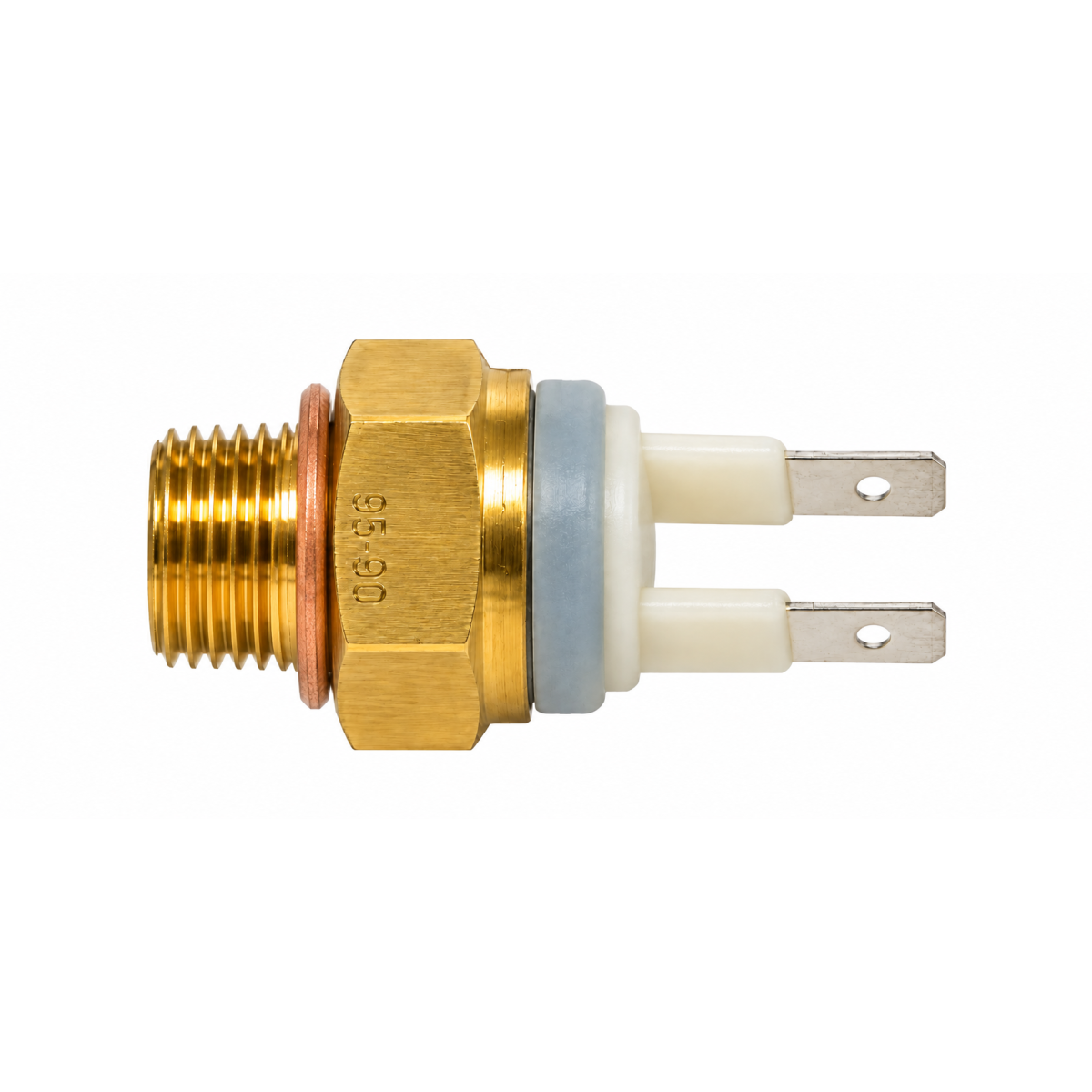

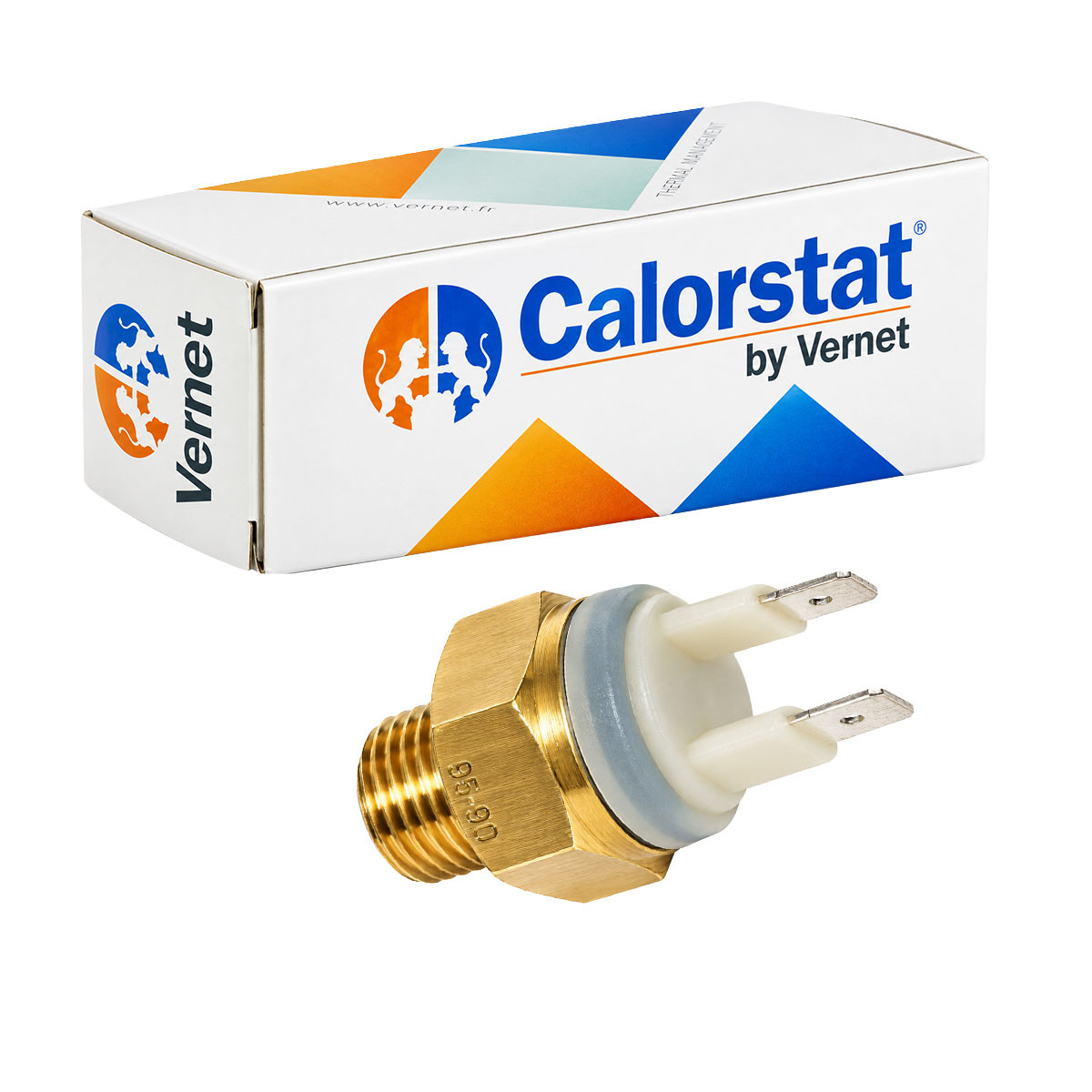

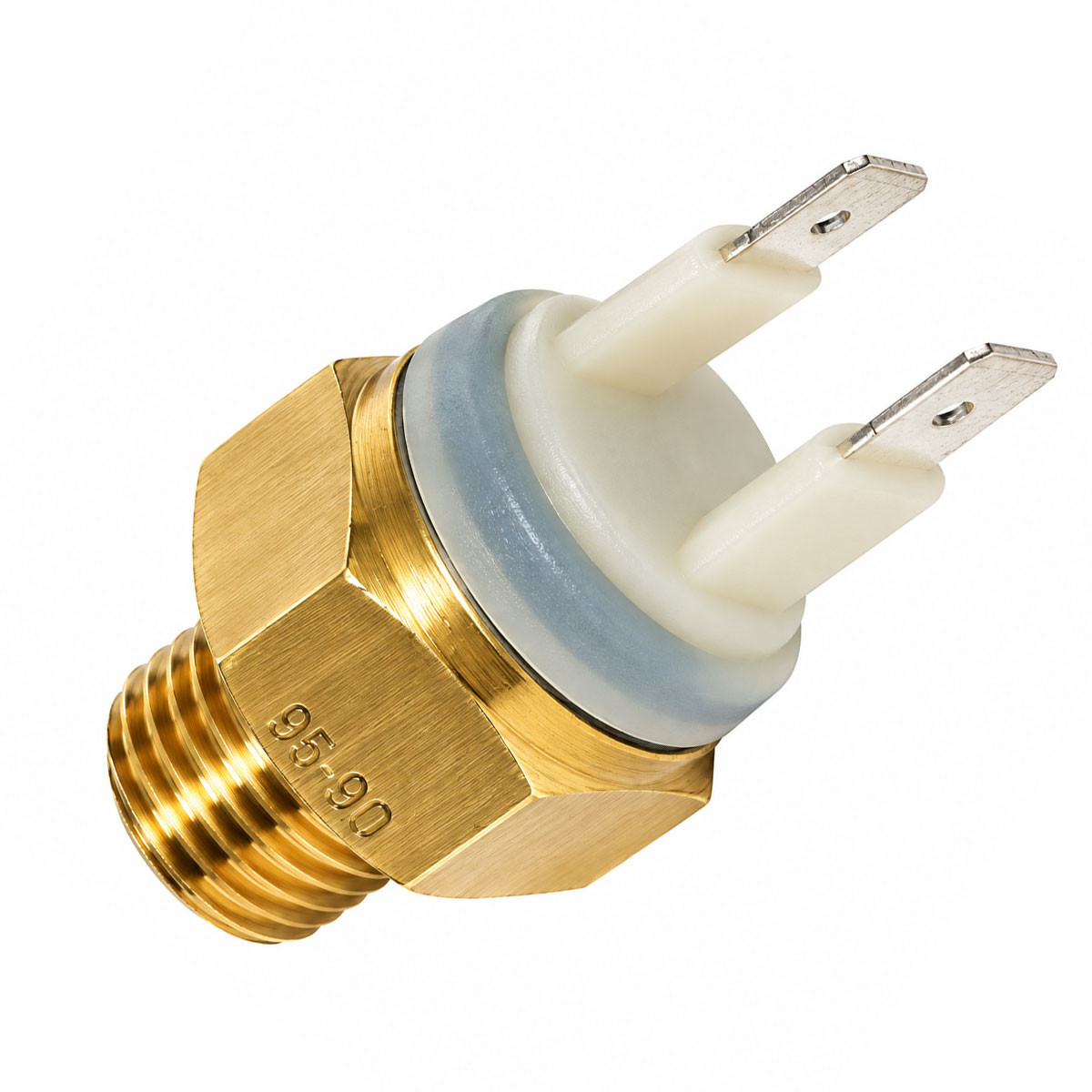

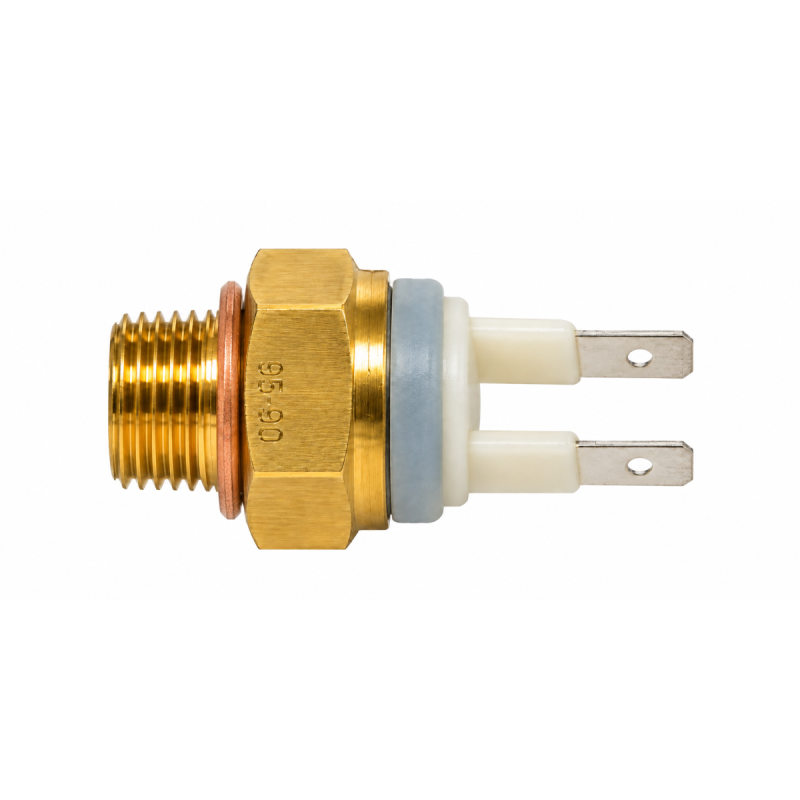

Termocontact pentru ventilator Vernet M14x150 – 95 °C - 90 °C

Termocontactul pentru ventilatorul de răcire Vernet, cu filet M14x150, permite pornirea ventilatorului atunci când temperatura atinge 95 °C și oprirea acestuia atunci când temperatura scade la 90 °C la nivelul termocontactului.

Aceste temperaturi sunt fixe și nu pot fi reglate. Diferența de 5 °C dintre pornire și oprire, numită histerezis, limitează pornirile și opririle repetate atunci când temperatura fluctuează în jurul temperaturii de pornire.

Alegerea temperaturilor adecvate pentru motor

Fiecare motor are un interval de temperatură optim de funcționare definit de producătorul său. Alegerea termocontactului trebuie să respecte cerințele motorului și să fie în concordanță cu termostatul, radiatorul și amplasarea contactorului în circuitul de răcire. O pornire mai timpurie a ventilatorului nu este întotdeauna benefică.

Temperaturile de 95 °C la declanșare și 90 °C la oprire corespund temperaturii la nivelul termocontactului. Acestea nu definesc singure temperatura optimă a motorului și nu trebuie confundate cu temperatura de deschidere a termostatului, care reglează circulația lichidului de răcire.

Sfaturi pentru montajul termocontactului Vernet

Prevedeți un adaptor pentru furtunul de răcire prevăzut cu un filet M14x150, adaptat la diametrul interior al furtunului, sau utilizați un loc disponibil cu același filet pe circuitul de răcire. Partea sensibilă a termocontactului trebuie să fie în contact cu lichidul de răcire. Verificați spațiul disponibil, conexiunile și etanșeitatea montajului.

Montaj cu releu: termocontactul trebuie conectat la circuitul de comandă al unui releu, nu la circuitul de putere. Acesta comandă bobina releului, în timp ce contactele de putere ale releului alimentează ventilatorul. Nu alimentați direct motorul ventilatorului prin intermediul termocontactului.

Prevedeți un releu, o siguranță de protecție și o secțiune a cablurilor adaptate la consumul ventilatorului, ținând cont de curentul său de pornire. Respectați schema de cablare a releului și a vehiculului.

Caracteristici tehnice ale termocontactului Vernet M14x150

• Marcă: Calorstat by Vernet.
• Referință producător: TS2601.
• Tip produsului: termocontact pentru ventilatorul de răcire.
• Temperatura de declanșare: 95 °C.
• Temperatura de oprire: 90 °C.
• Reglarea temperaturilor: temperaturi fixe, nereglabile.
• Histerezis de comutație: 5 °C.
• Filet: M14x150, adică un diametru nominal de 14 mm și un pas de 1,5 mm.
• Montaj: pe adaptor pentru furtun sau pe un loc disponibil cu filet M14x150.
• Racordare electrică: circuit de comandă al unui releu; alimentarea directă a ventilatorului este interzisă.

Punctele forte ale termocontactului Vernet

• Pornirea și oprirea automată a ventilatorului în funcție de temperatură.
• Temperaturi distincte de declanșare și oprire pentru a limita comutațiile frecvente.
• Calibrare fixă care nu necesită nicio reglare a temperaturii.
