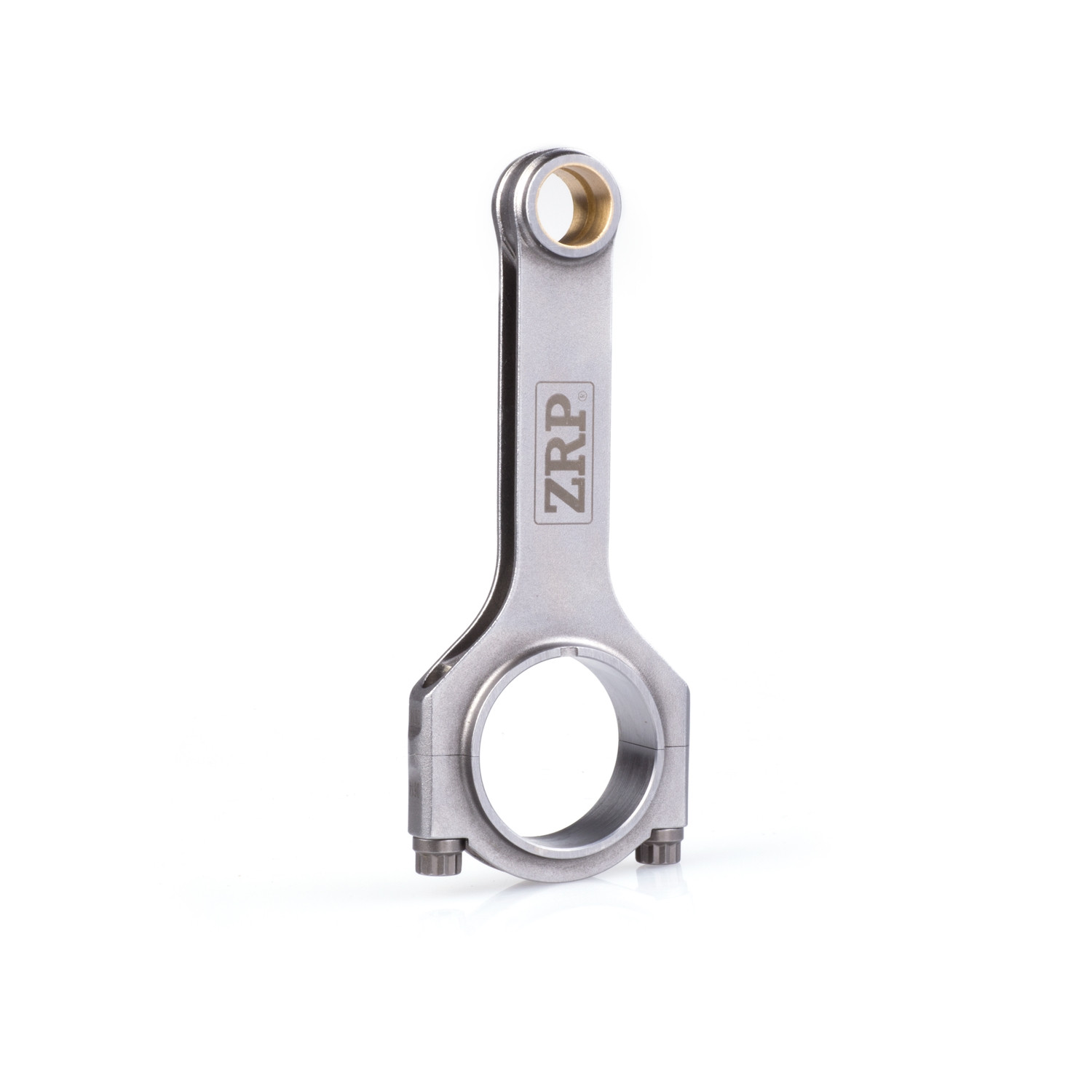

Bielele forjate în formă de H din ZRP pentru Peugeot 206 RC 2,0 L 16V cu motor EW10J4S (RFK) sunt concepute pentru modificările motorului care necesită rezistență mecanică și performanță la turații ridicate. Fabricate din oțel 4340 de înaltă rezistență, acestea au o distanță între axe de 139 mm și sunt prevăzute cu axe de piston de 21 mm.
Capătul nervurat al bielei limitează deformațiile sub acțiunea forțelor de inerție, menținând în același timp masa la un nivel redus. Bucșele de biele sunt prevăzute cu o canelură radială care servește drept rezervor de ulei. Setul de 4 biele R-PEU-003H include șuruburile ARP2000 de 3/8", lubrifiantul de montaj ARP și instrucțiunile.
Caracteristici tehnice
- Marcă: ZRP
- Referință producător: R-PEU-003H
- Aplicație: Peugeot 206 RC 2,0 L 16V
- Cod motor: EW10J4S (RFK)
- Gamă: Standard Series
- Profil: în formă de H, H-Beam
- Material: oțel forjat 4340
- Lungime între axe: 139,00 mm
- Diametru al axului de piston: 21,00 mm
- Lățimea capului bielei: 24,18 mm
- Capătul inferior al bielei: nervurat
- Bucșe de la capătul inferior al bielei: aliaj de bronz cu canelură de lubrifiere
- Șuruburi: ARP2000 de 3/8"
- Rezistența la tracțiune declarată a șuruburilor: 220 000 psi
- Greutatea declarată a fiecărei biele: 493 g
- Echilibrare în greutate: ± 1 g

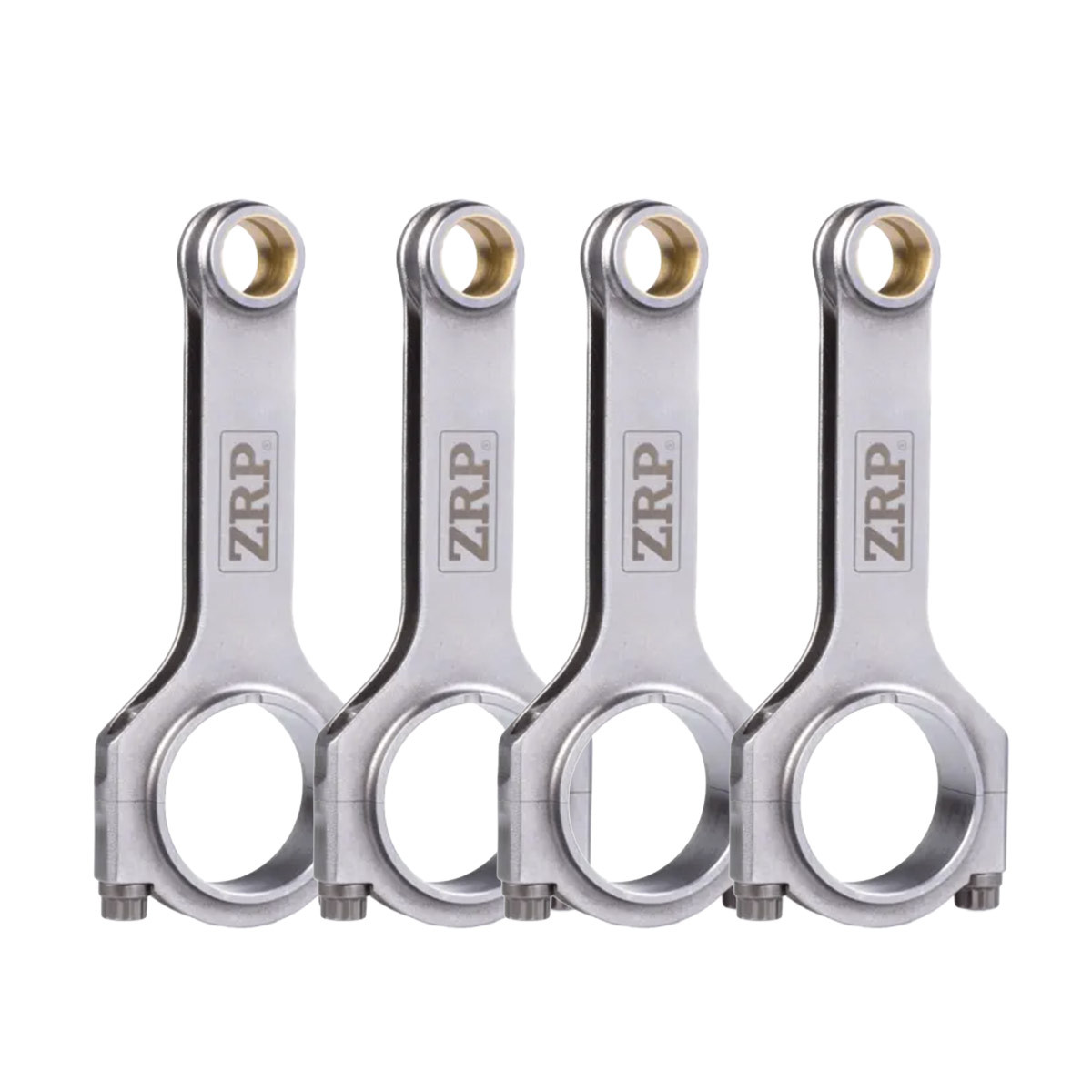

- Ambalare: set de 4 biele
Proiectare și fabricație
- Corp și cap forjate separat: construcție din două piese.
- Piciorul bielei nervurat: rezistență îmbunătățită la eforturile de inerție.
- Capete cu nervuri duble și umăr: întărirea capului bielei.
- Socli de centrare: repoziționare precisă a capului bielei la remontare.
- Caneluri pe fețele de reazem: reducerea greutății zonelor respective.
- Tratamente termice în mai multe etape: rezistență, stabilitate dimensională și rezistență la oboseală.
- Sablare: îmbunătățirea rezistenței la oboseală.
- Control prin magnetoscopie: depistarea defectelor în piesele forjate.
- Prelucrare CNC: precizie declarată de până la 0,0002", adică aproximativ 0,005 mm.
- Toleranța distanței între axe: mai mică de 0,001", adică 0,0254 mm.
- Controlul flexiunii și al torsiunii: verificarea geometriei.
- Analiză prin elemente finite: studiu computerizat al tensiunilor.
Montaj pe motorul EW10J4S
Înainte de asamblare, verificați compatibilitatea pistoanelor, axelor, lagărelor și manetelor cu dimensiunile bielelor. Verificați jocurile de funcționare și spațiile libere ale ansamblului mobil. Respectați instrucțiunile de lubrifiere și de strângere a șuruburilor ARP2000 furnizate.
Puncte forte
- Oțel forjat 4340 și profil în formă de H.
- Capătul bielei nervurat.
- Distanță între axe de 139 mm și ax de piston de 21 mm.
- Șuruburi ARP2000 incluse.
- Set de 4 biele cu greutate egalizată la ± 1 g.
