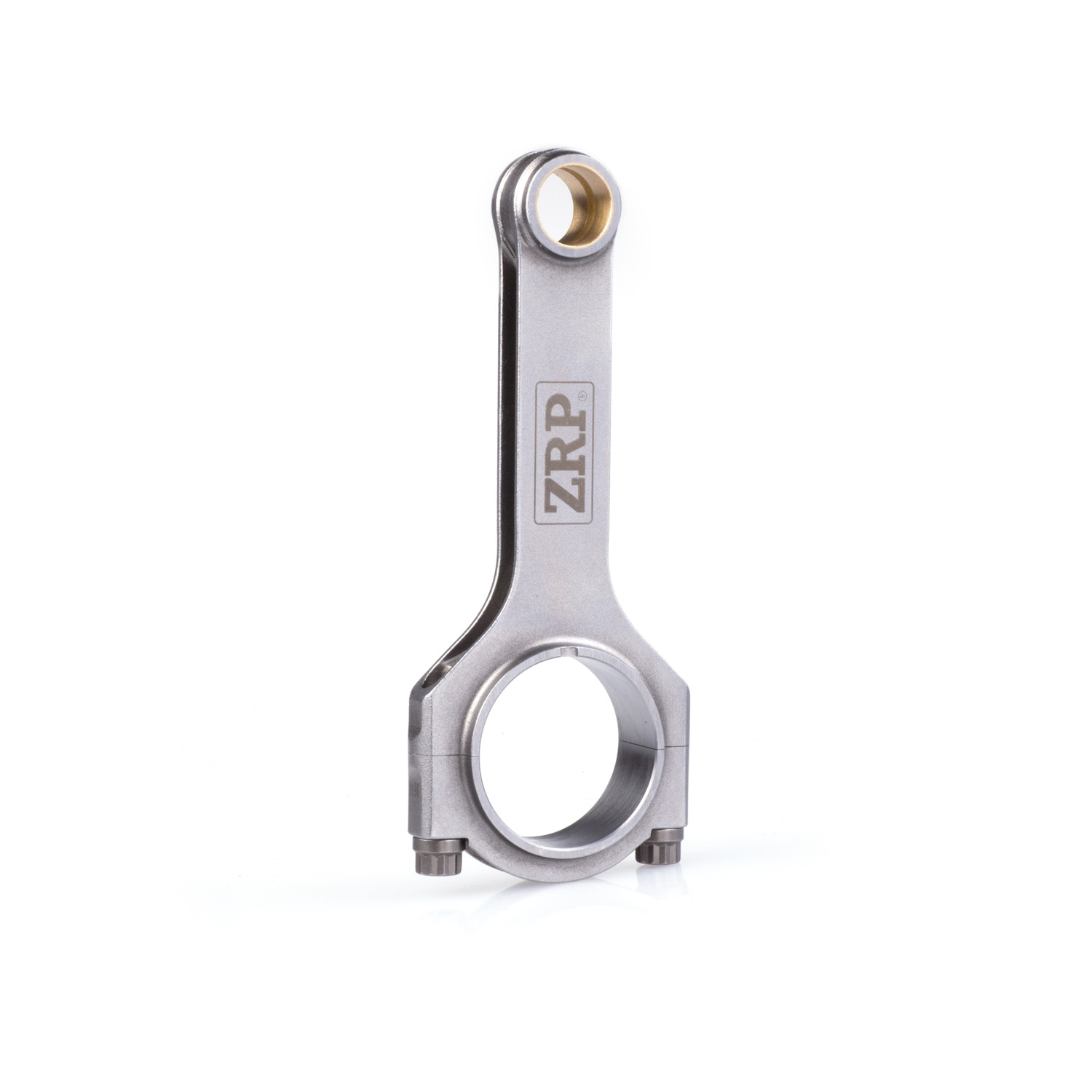

De gesmede H-vormige ZRP-drijfstangen voor de Peugeot 206 RC 2,0 L 16V met EW10J4S-motor (RFK) zijn ontworpen voor motortuning waarbij mechanische sterkte en prestaties bij hoge toerentallen vereist zijn. Ze zijn vervaardigd uit hoogwaardig 4340-staal, hebben een hartafstand van 139 mm en zijn geschikt voor zuigerpennen van 21 mm.

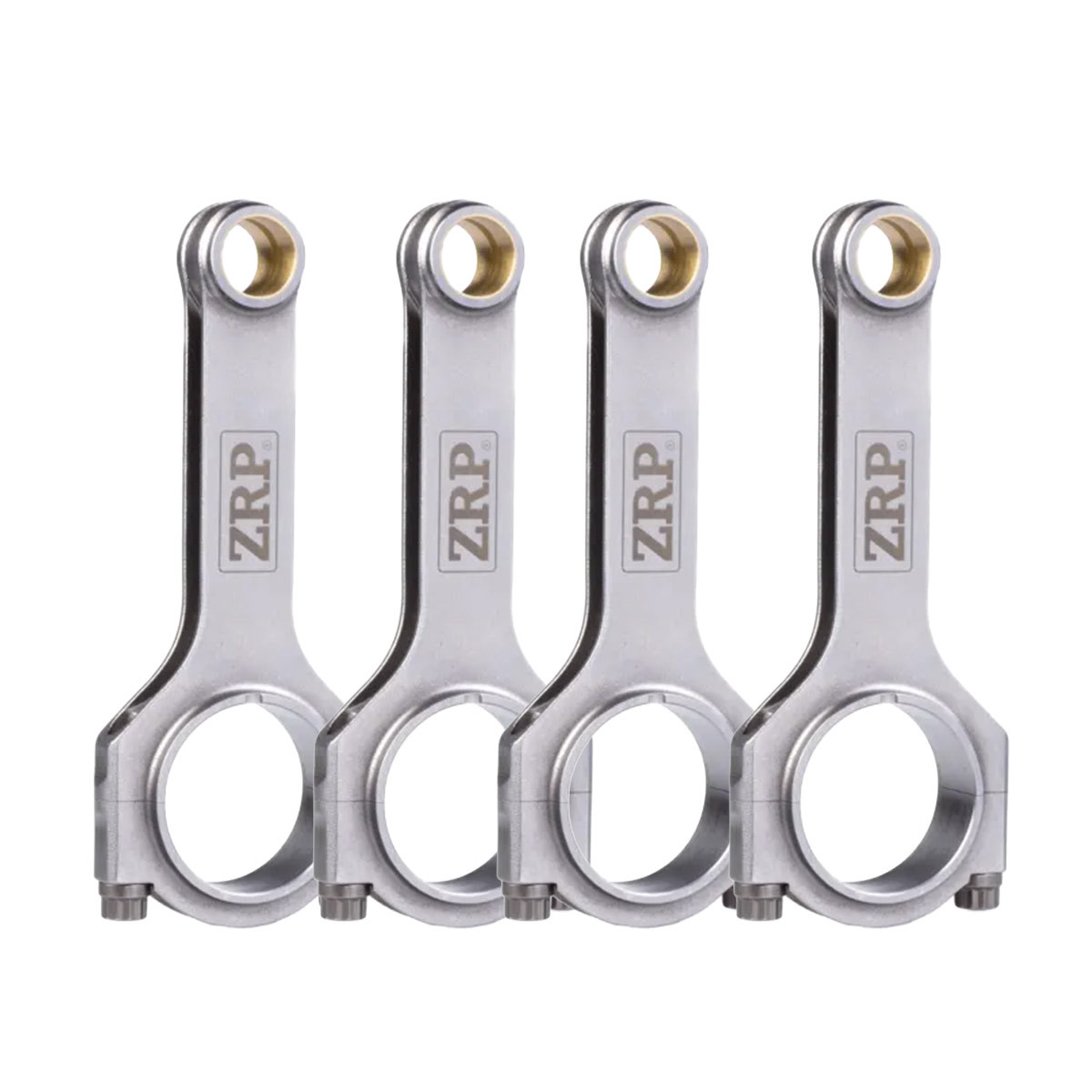

Hun geribbelde drijfstangvoet beperkt vervormingen onder traagheidskrachten en houdt tegelijkertijd het gewicht binnen de perken. De laagringen zijn voorzien van een radiale groef die dient als oliereserve. De set van 4 drijfstangen R-PEU-003H bevat 3/8" ARP2000-schroeven, ARP-montagesmeermiddel en de gebruiksaanwijzing.
Technische specificaties
- Merk: ZRP
- Fabrikantnummer: R-PEU-003H
- Toepassing: Peugeot 206 RC 2,0 L 16V
- Motornummer: EW10J4S (RFK)
- Serie: Standard Series
- Profiel: H-profiel, H-balk
- Materiaal: gesmeed staal 4340
- Lengte tussen assen: 139,00 mm
- Diameter zuigerpen: 21,00 mm
- Breedte van de drijfstangkop: 24,18 mm
- Pistonstangvoet: geribbeld
- Drijfstangvoetringen: gelegeerd brons met smeergroef
- Schroeven: ARP2000 van 3/8"
- Opgegeven treksterkte van de schroeven: 220.000 psi
- Opgegeven gewicht per drijfstang: 493 g
- Gewichtsafstemming: ± 1 g
- Verpakking: set van 4 drijfstangen
Ontwerp en fabricage
- Lichaam en kap afzonderlijk gesmeed: tweedelige constructie.
- Geribde drijfstangvoet: betere weerstand tegen traagheidskrachten.
- Koppen met dubbele ribben en schouder: versterking van de drijfstangkop.
- Centreerhulzen: nauwkeurige herpositionering van de kop bij het opnieuw monteren.
- Groeven op de aanslagvlakken: gewichtsvermindering van de betreffende zones.
- Meerstaps warmtebehandelingen: sterkte, maatvastheid en weerstand tegen vermoeidheid.
- Kogelstralen: verbetering van de vermoeidheidsweerstand.
- Magnetoscopische controle: opsporen van defecten in gesmede onderdelen.
- CNC-bewerking: opgegeven nauwkeurigheid tot 0,0002", ofwel ongeveer 0,005 mm.
- Tolerantie op de hartafstand: minder dan 0,001", ofwel 0,0254 mm.
- Buig- en torsietest: controle van de geometrie.
- Eindige-elementenanalyse: computeronderzoek naar spanningen.
Montage op motor EW10J4S
Controleer vóór de montage of de zuigers, assen, lagers en krukpennen overeenkomen met de afmetingen van de drijfstangen. Controleer de speling en de vrije ruimte van het bewegende deel. Volg de instructies voor smering en het aandraaien van de meegeleverde ARP2000-schroeven.
Sterke punten
- Gesmeed 4340-staal en H-profiel.
- Geribde drijfstangvoet.
- Asafstand van 139 mm en zuigerpen van 21 mm.
- ARP2000-bevestigingsmateriaal inbegrepen.
- Set van 4 drijfstangen, qua gewicht op elkaar afgestemd tot op ± 1 g nauwkeurig.
