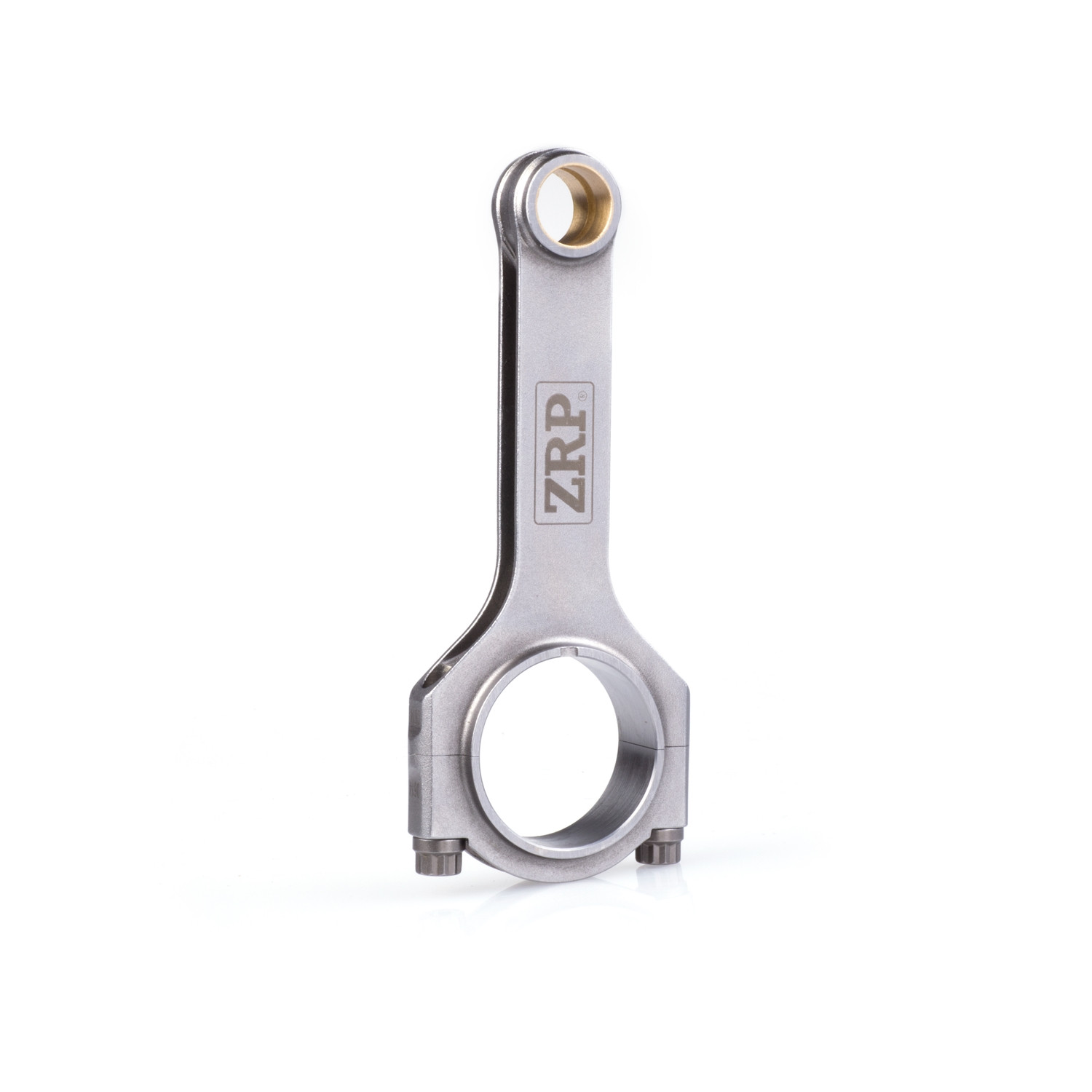

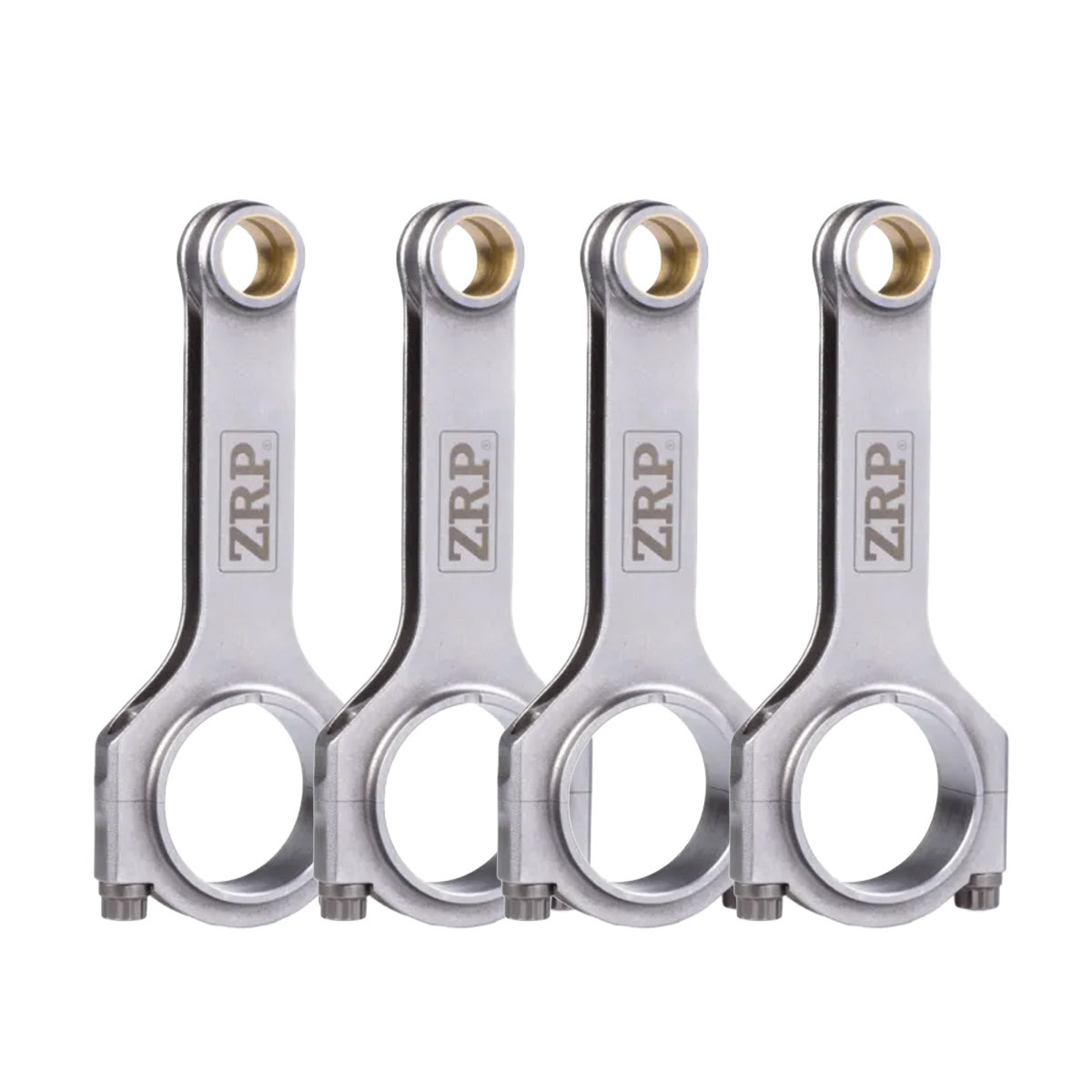

Bielles forgées en H ZRP Peugeot 206 RC 2.0 16V EW10J4S – jeu de 4

Les bielles forgées en H ZRP pour Peugeot 206 RC 2,0 L 16V à moteur EW10J4S (RFK) sont conçues pour les préparations moteur recherchant résistance mécanique et tenue aux hauts régimes. Fabriquées en acier 4340 haute résistance, elles présentent un entraxe de 139 mm et reçoivent des axes de piston de 21 mm.

Leur pied de bielle nervuré limite les déformations sous les efforts d’inertie tout en maîtrisant la masse. Les bagues comportent une rainure radiale servant de réserve d’huile. Le jeu de 4 bielles R-PEU-003H comprend la visserie ARP2000 de 3/8", le lubrifiant de montage ARP et les instructions.

Caractéristiques techniques

• Marque : ZRP
• Référence fabricant : R-PEU-003H
• Application : Peugeot 206 RC 2,0 L 16V
• Code moteur : EW10J4S (RFK)
• Gamme : Standard Series
• Profil : en H, H-Beam
• Matière : acier forgé 4340
• Longueur entre axes : 139,00 mm
• Diamètre de l’axe de piston : 21,00 mm
• Largeur de la tête de bielle : 24,18 mm
• Pied de bielle : nervuré
• Bagues de pied de bielle : bronze allié avec rainure de lubrification
• Visserie : ARP2000 de 3/8"
• Résistance à la traction annoncée de la visserie : 220 000 psi
• Poids annoncé par bielle : 493 g
• Appairage en poids : ± 1 g
• Conditionnement : jeu de 4 bielles

Conception et fabrication

• Corps et chapeau forgés séparément : construction en deux pièces.
• Pied de bielle nervuré : meilleure tenue aux efforts d’inertie.
• Chapeaux à double nervure et à épaulement : renforcement de la tête de bielle.
• Douilles de centrage : repositionnement précis du chapeau au remontage.
• Rainures sur les faces de butée : allègement des zones concernées.
• Traitements thermiques en plusieurs étapes : résistance, stabilité dimensionnelle et tenue à la fatigue.
• Grenaillage : amélioration de la résistance à la fatigue.
• Contrôle par magnétoscopie : recherche de défauts dans les pièces forgées.
• Usinage CNC : précision annoncée jusqu’à 0,0002", soit environ 0,005 mm.
• Tolérance d’entraxe : inférieure à 0,001", soit 0,0254 mm.
• Contrôle de la flexion et de la torsion : vérification de la géométrie.
• Analyse par éléments finis : étude informatique des contraintes.

Montage sur moteur EW10J4S

Avant assemblage, contrôlez la correspondance des pistons, axes, coussinets et manetons avec les dimensions des bielles. Vérifiez les jeux de fonctionnement et les dégagements de l’ensemble mobile. Respectez les instructions de lubrification et de serrage de la visserie ARP2000 fournie.

Points forts

• Acier forgé 4340 et profil en H.
• Pied de bielle nervuré.
• Entraxe de 139 mm et axe de piston de 21 mm.
• Visserie ARP2000 incluse.
• Jeu de 4 bielles appairées en poids à ± 1 g.
