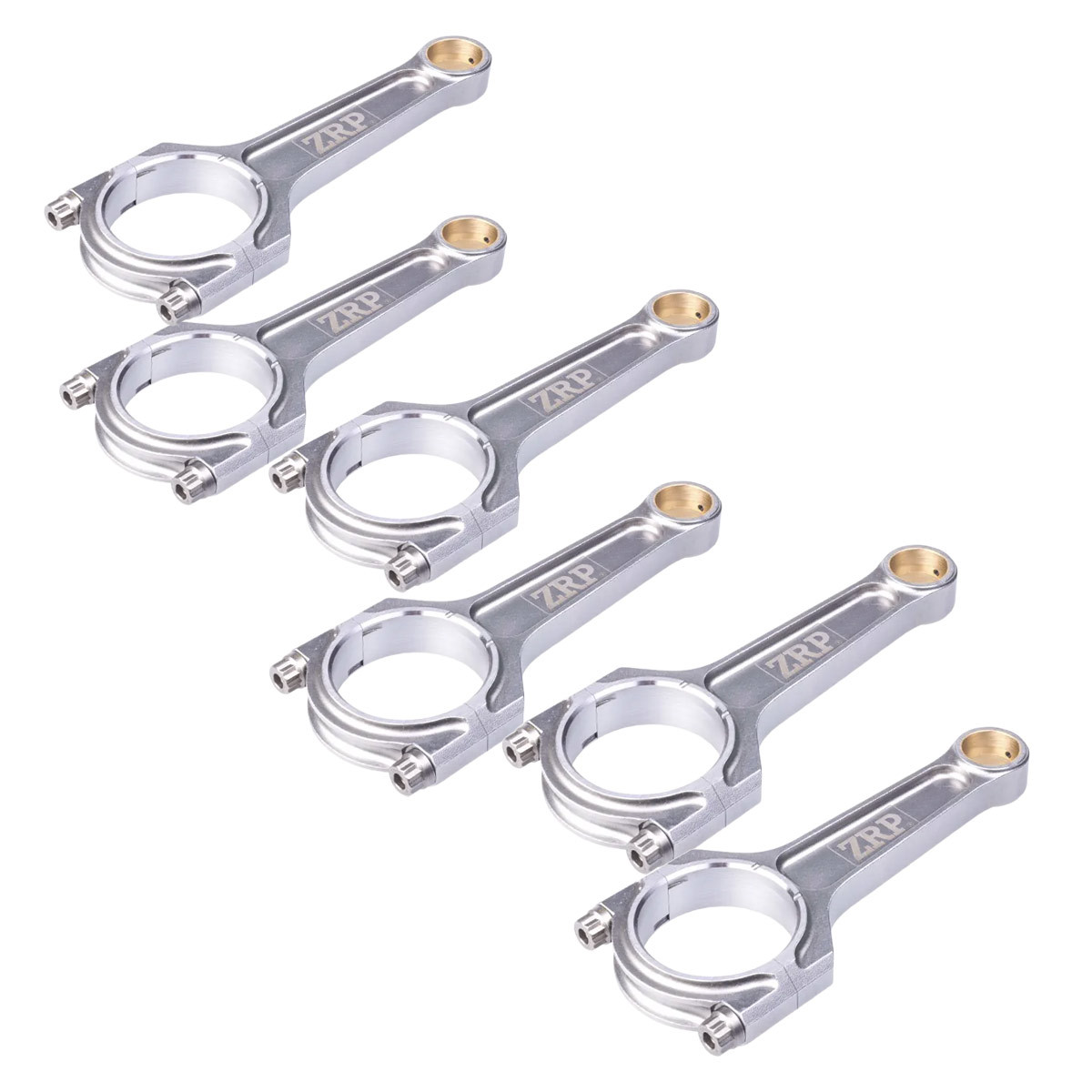

Bielă forjată în formă de I ZRP pentru BMW M5 E34 S38B36 – set de 6

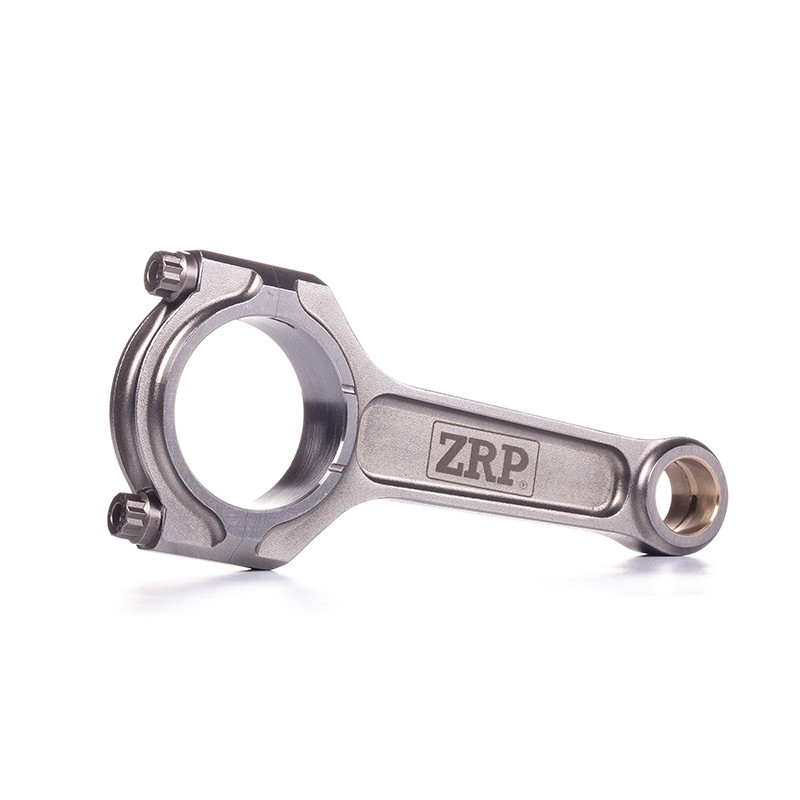

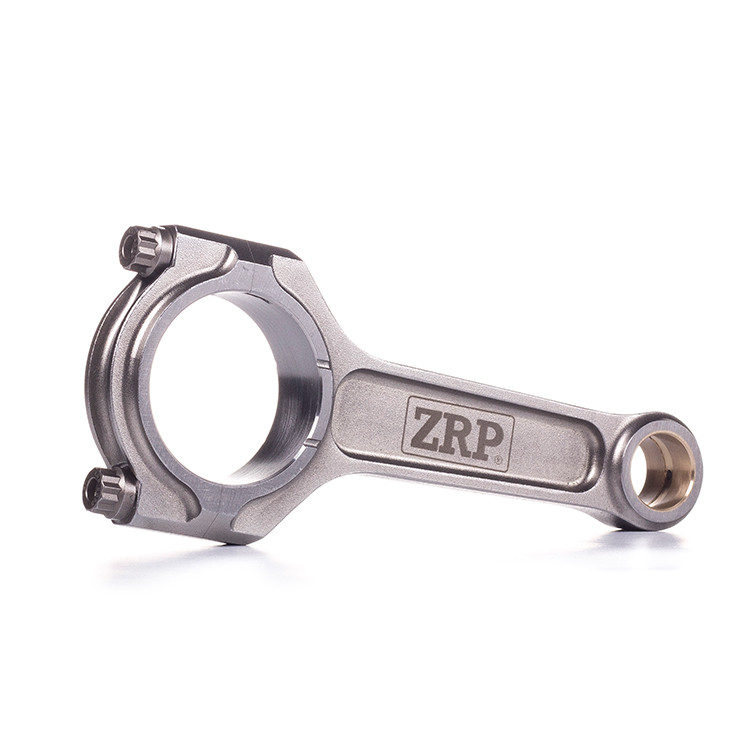

Bielele forjate în formă de I din ZRP pentru BMW M5 E34 cu motor S38B36 sunt destinate modificărilor motorului care vizează o rezistență mecanică și o rigiditate ridicate. Fabricate din oțel 4340 de înaltă rezistență, acestea au o distanță între axe de 144 mm și sunt prevăzute cu axe de piston de 22 mm.

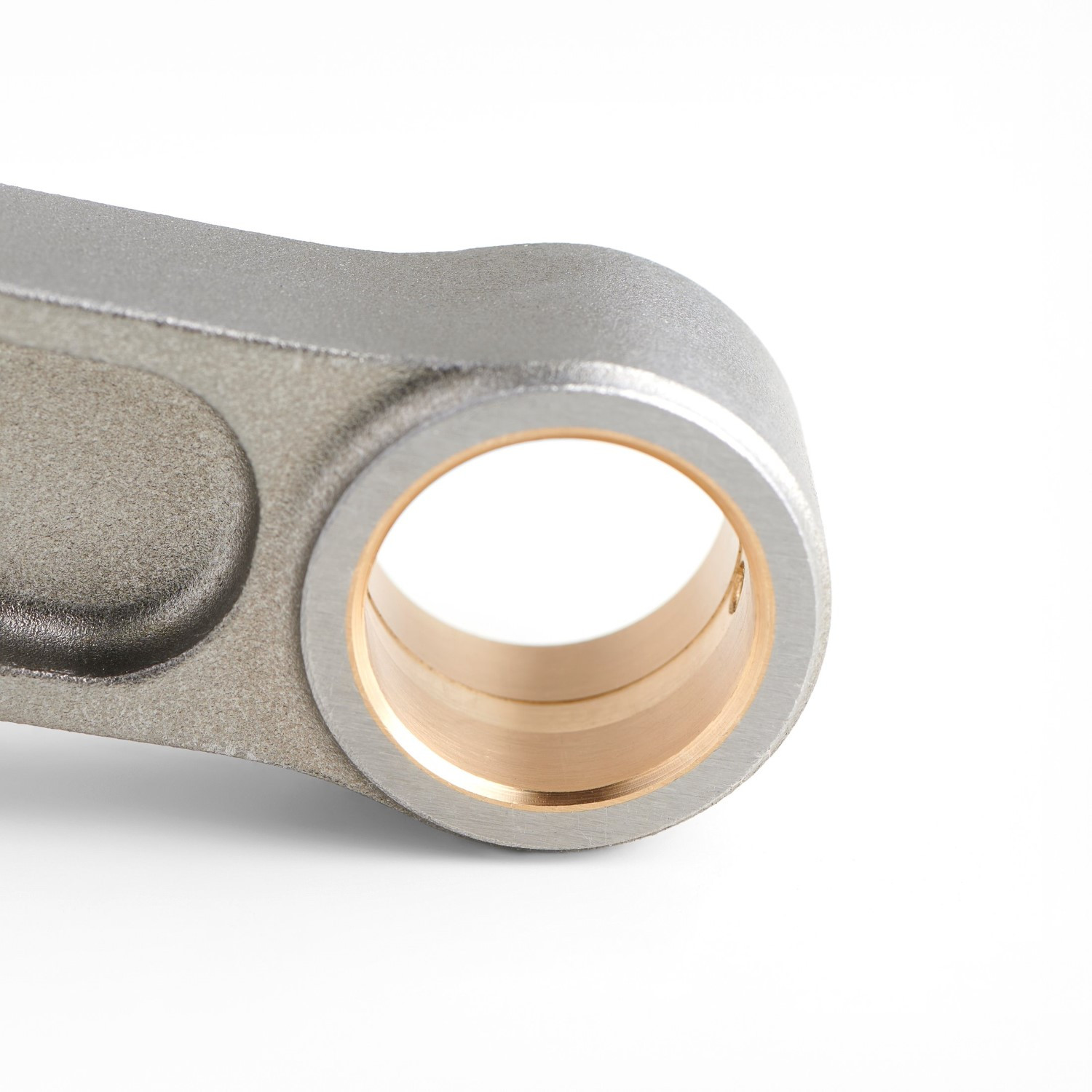

Inelele de la capătul bucșelor de biele, din AMPCO 18, sunt prevăzute cu o canelură radială care servește drept rezervor de ulei. Setul de 6 biele R-BMW-001-I-6 include setul de șuruburi ARP2000 de 3/8", lubrifiantul de montaj ARP și instrucțiunile.

Caracteristici tehnice

• Marcă: ZRP
• Referință producător: R-BMW-001-I-6
• Aplicație: BMW M5 E34
• Cod motor: S38B36
• Profil: în formă de I, I-Beam
• Material: oțel forjat 4340
• Lungime între axe: 144,00 mm
• Diametrul axului de piston: 22,00 mm
• Diametrua locașului pentru cuzinele de bielă: 52,00 mm
• Lățimea capului bielei: 23,90 mm
• Bucșe de biele: AMPCO 18
• Șuruburi: ARP2000 de 3/8"
• Rezistența la tracțiune declarată a șuruburilor: 220 000 psi
• Greutatea declarată pe fiecare bielă: 566 g
• Echilibrare în greutate: ± 1 g
• Ambalare: set de 6 biele

Proiectare și fabricație

• Corp și cap forjate separat: construcție din două piese.
• Profil în formă de I: geometrie care favorizează rigiditatea.
• Capete cu nervuri duble și umăr: întărirea capului bielei.
• Socli de centrare: repoziționare precisă a capului la remontare.
• Caneluri pe fețele de reazem: reducerea greutății în zonele respective.
• Tratamente termice în mai multe etape: rezistență, stabilitate dimensională și rezistență la oboseală.
• Sablare: îmbunătățirea rezistenței la oboseală.
• Control prin magnetoscopie: depistarea defectelor în piesele forjate.
• Prelucrare CNC: precizie declarată de până la 0,0002", adică aproximativ 0,005 mm.
• Toleranța distanței între axe: mai mică de 0,001", adică 0,0254 mm.
• Controlul flexiunii și al torsiunii: verificarea geometriei.
• Analiză prin metoda elementelor finite: studiu computerizat al solicitărilor.

Montaj pe motorul BMW S38B36

Înainte de asamblare, verificați compatibilitatea pistoanelor, axelor, lagărelor și capetelor de bielă cu dimensiunile bielelor. Verificați jocurile de funcționare și distanțele de liber ale ansamblului mobil. Respectați instrucțiunile de lubrifiere și de strângere specifice elementelor de fixare ARP2000 furnizate.

Puncte forte

• Oțel forjat 4340 și profil în I.
• Distanță între axe de 144 mm și ax de piston de 22 mm.
• Inele AMPCO 18 cu rezervă de ulei.
• Set de șuruburi ARP2000 inclus.
• Set de 6 biele cu greutate echilibrată la ± 1 g.
