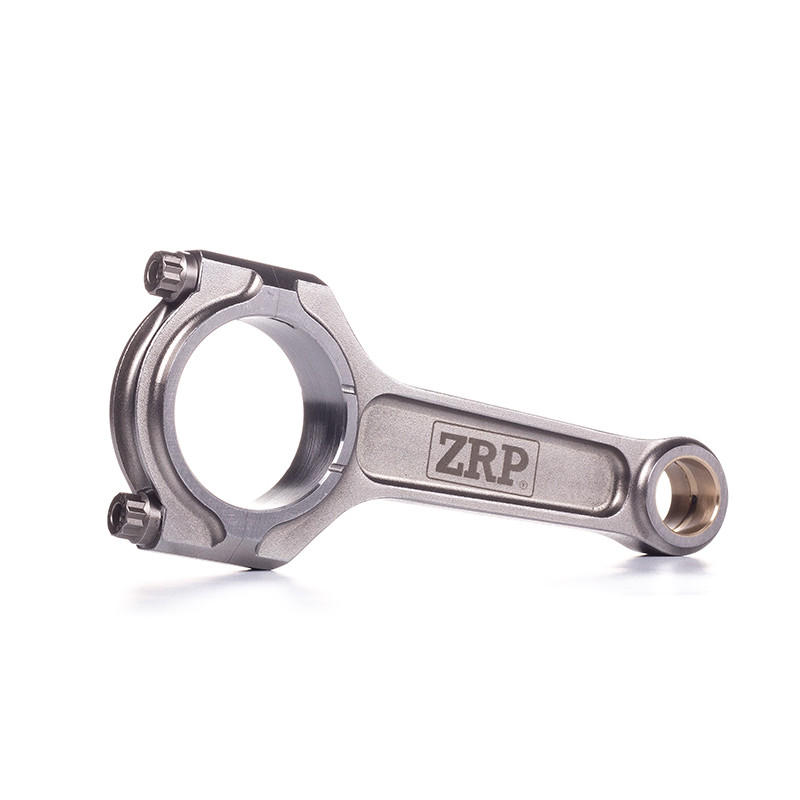

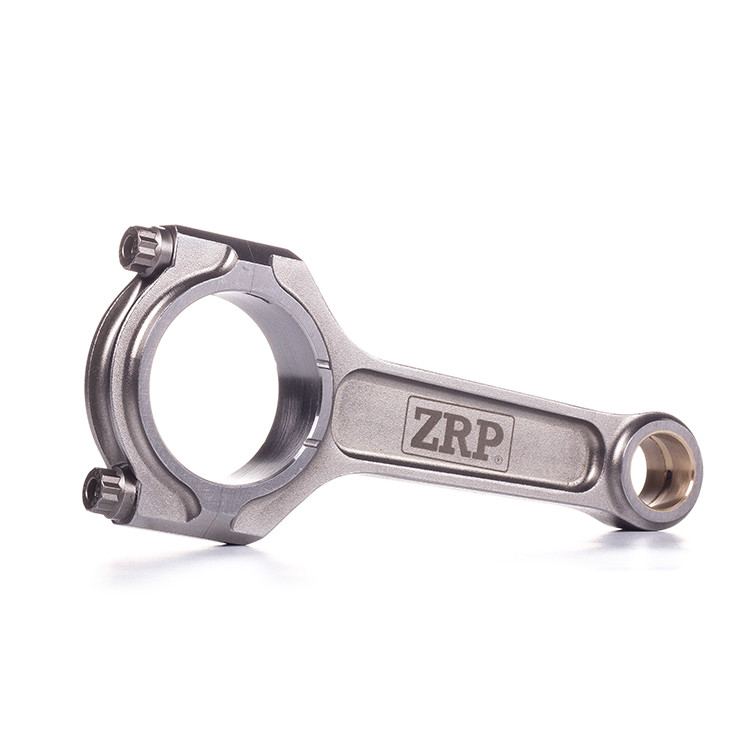

De gesmede I-vormige ZRP-drijfstangen voor de BMW M5 E34 met S38B36-motor zijn bedoeld voor motortuning waarbij een hoge mechanische sterkte en stijfheid vereist zijn. Ze zijn vervaardigd uit hoogwaardig 4340-staal, hebben een hartafstand van 144 mm en zijn geschikt voor zuigerpennen van 22 mm.

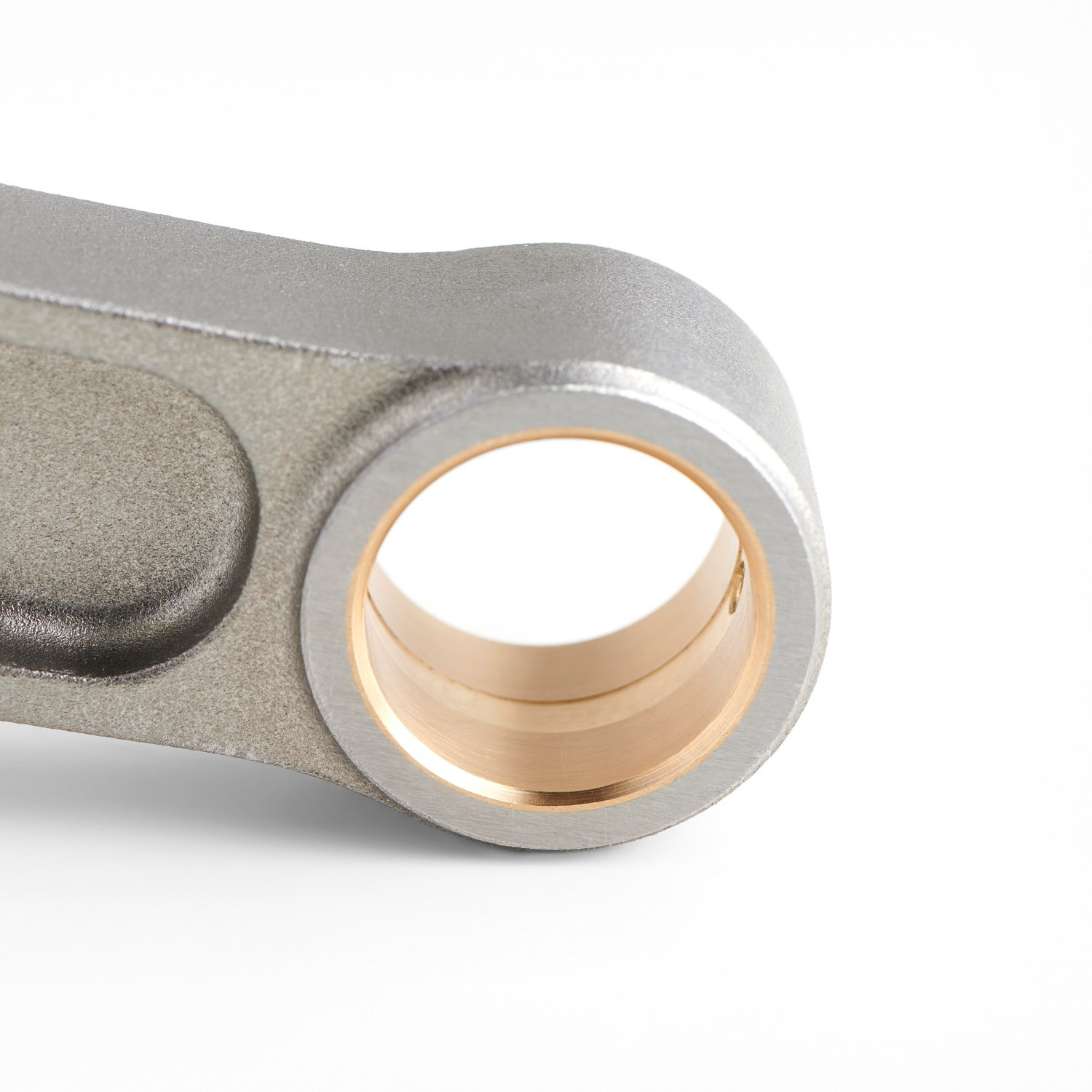

De drijfstangvoetringen van AMPCO 18 zijn voorzien van een radiale groef die dient als oliereserve. De set van 6 drijfstangen R-BMW-001-I-6 bevat 3/8" ARP2000-schroeven, ARP-montagesmeermiddel en een handleiding.
Technische specificaties
- Merk: ZRP
- Fabrikantnummer: R-BMW-001-I-6
- Toepassing: BMW M5 E34
- Motornummer: S38B36
- Profiel: I-profiel, I-balk
- Materiaal: gesmeed staal 4340
- Lengte tussen assen: 144,00 mm
- Diameter zuigerpen: 22,00 mm
- Diameter van de drijfstanglagerzitting: 52,00 mm
- Breedte van de drijfstangkop: 23,90 mm
- Drijfstangvoetringen: AMPCO 18
- Schroeven: ARP2000 van 3/8"
- Opgegeven treksterkte van de schroeven: 220.000 psi
- Opgegeven gewicht per drijfstang: 566 g
- Gewichtsafstemming: ± 1 g

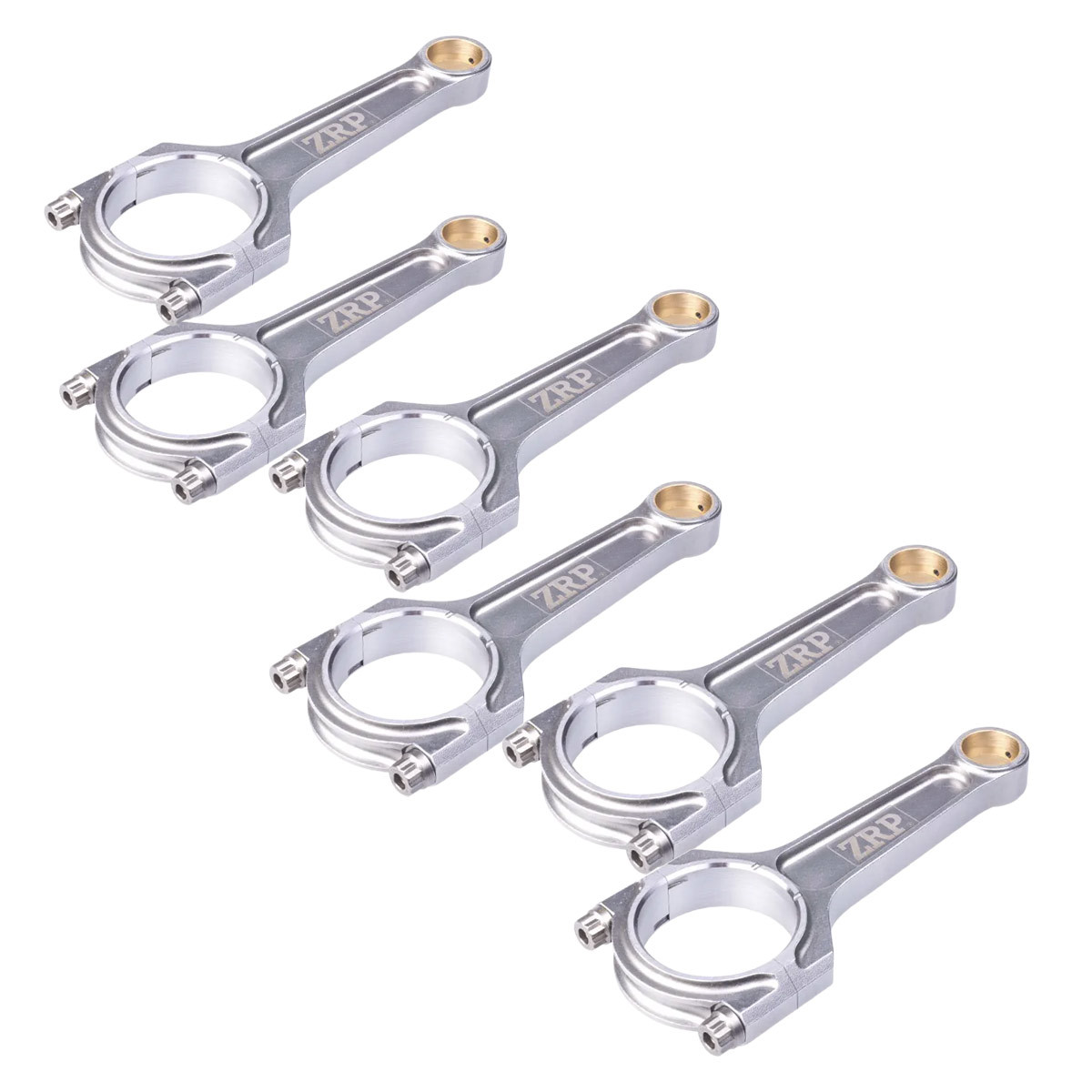

- Verpakking: set van 6 drijfstangen
Ontwerp en fabricage
- Lichaam en kap afzonderlijk gesmeed: constructie uit twee delen.
- I-profiel: geometrie die de stijfheid bevordert.
- Kappen met dubbele ribben en schouder: versterking van de drijfstangkop.
- Centreerhulzen: nauwkeurige herpositionering van de kop bij het opnieuw monteren.
- Groeven op de aanslagvlakken: gewichtsvermindering van de betreffende zones.
- Warmtebehandelingen in meerdere stappen: sterkte, maatvastheid en weerstand tegen vermoeidheid.
- Kogelstralen: verbetering van de vermoeidheidsweerstand.
- Magnetoscopische controle: opsporen van defecten in gesmede onderdelen.
- CNC-bewerking: opgegeven nauwkeurigheid tot 0,0002", ofwel ongeveer 0,005 mm.
- Tolerantie op de hartafstand: minder dan 0,001", ofwel 0,0254 mm.
- Buig- en torsietest: controle van de geometrie.
- Eindige-elementenanalyse: computermodellering van spanningen.
Montage op BMW S38B36-motor
Controleer vóór de montage of de zuigers, assen, lagers en krukpennen overeenkomen met de afmetingen van de drijfstangen. Controleer de speling en de vrije ruimte van het bewegende geheel. Volg de smeer- en aandraai-instructies voor de meegeleverde ARP2000-bouten.
Sterke punten
- Gesmeed 4340-staal en I-profiel.
- Asafstand van 144 mm en zuigeras van 22 mm.
- AMPCO 18-lagers met oliereserve.
- ARP2000-bevestigingsmateriaal inbegrepen.
- Set van 6 drijfstangen, qua gewicht op elkaar afgestemd tot op ± 1 g nauwkeurig.
