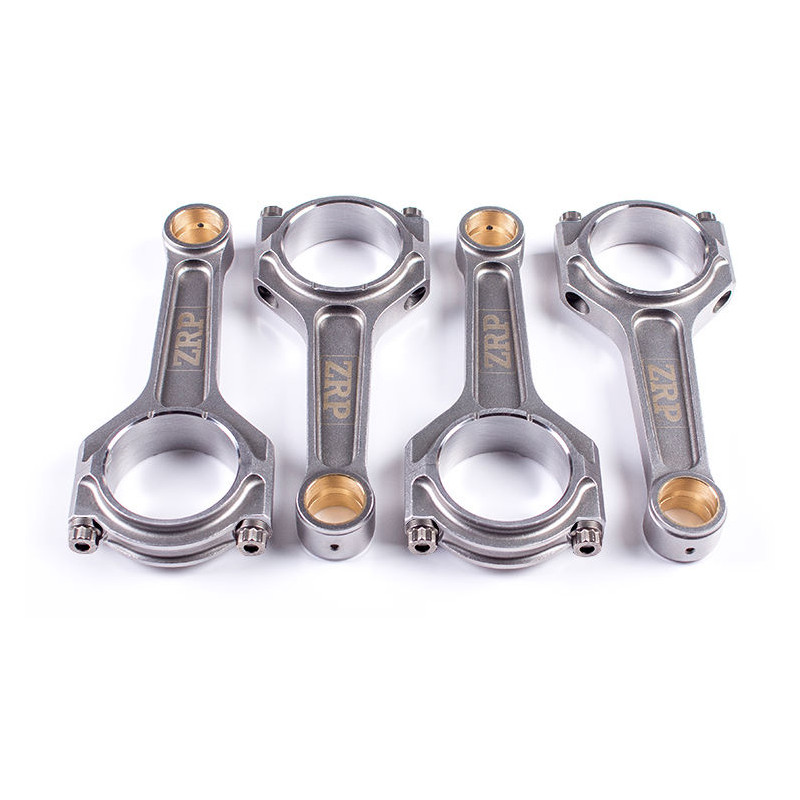

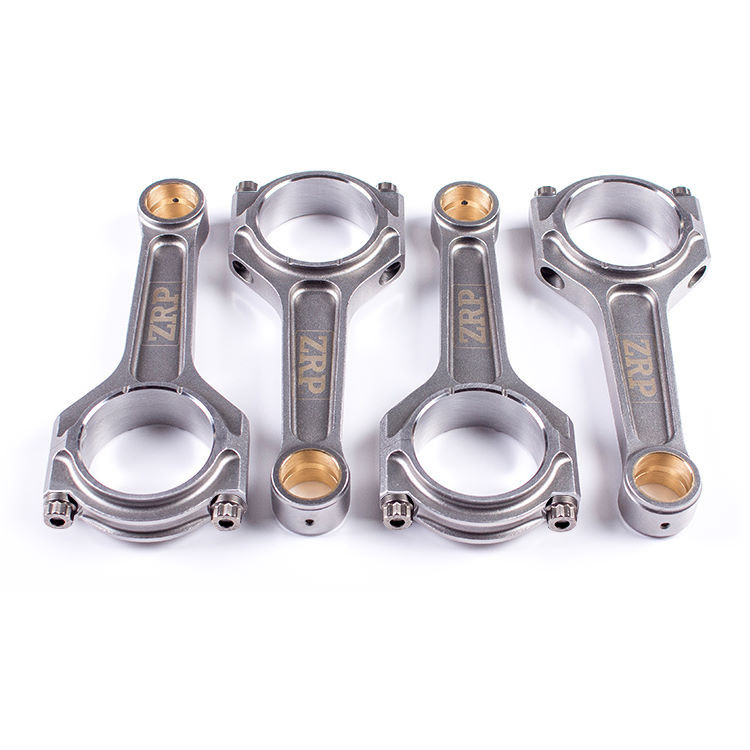

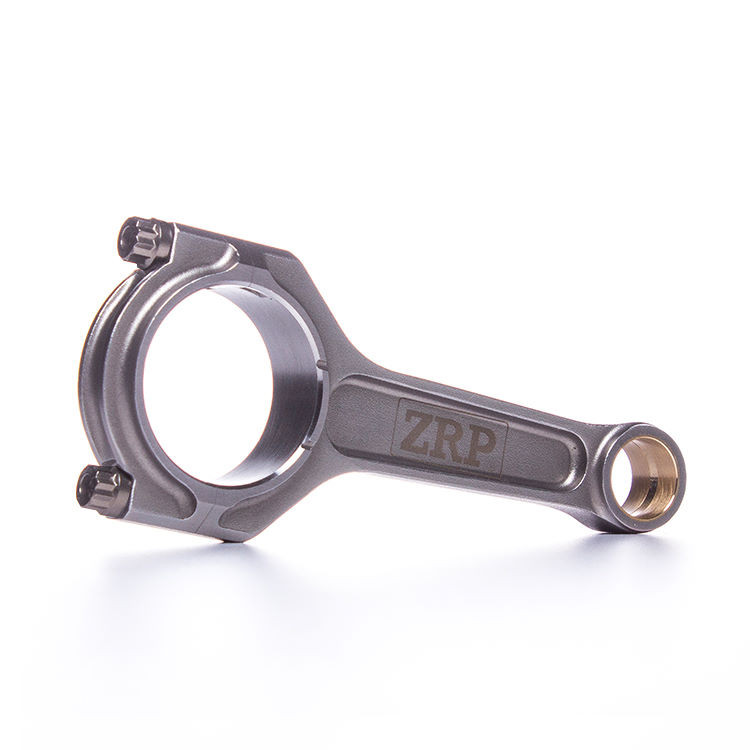

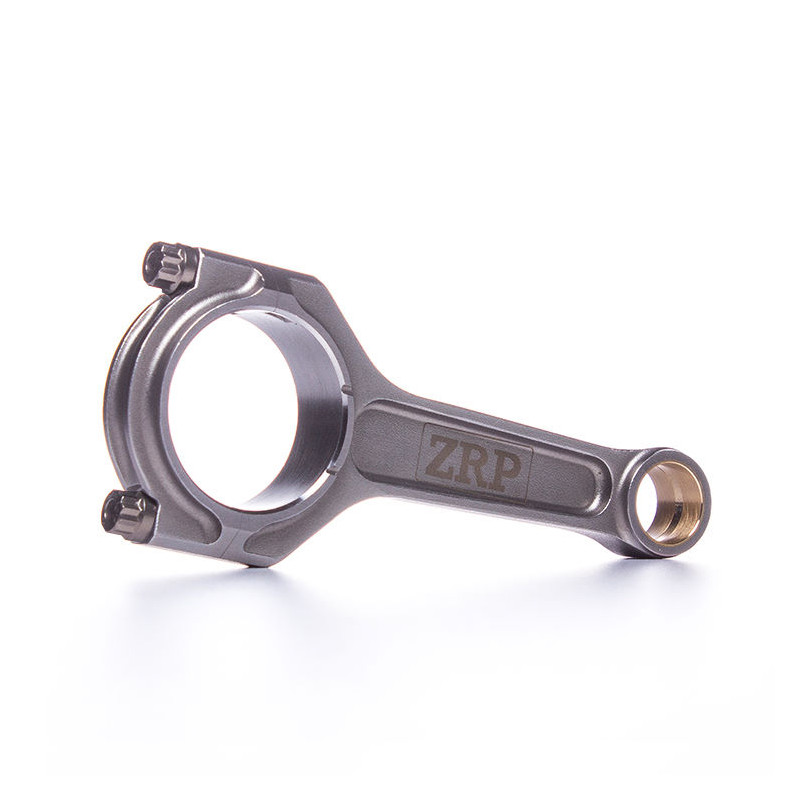

Bielele forjate în formă de I ZRP pentru Volvo S40 și V40 cu motoare B4204T și B4194 sunt destinate modificărilor care vizează o rezistență mai bună la solicitările mecanice repetate. Construcția lor din oțel 4340 de înaltă rezistență combină un profil rigid cu capete întărite.

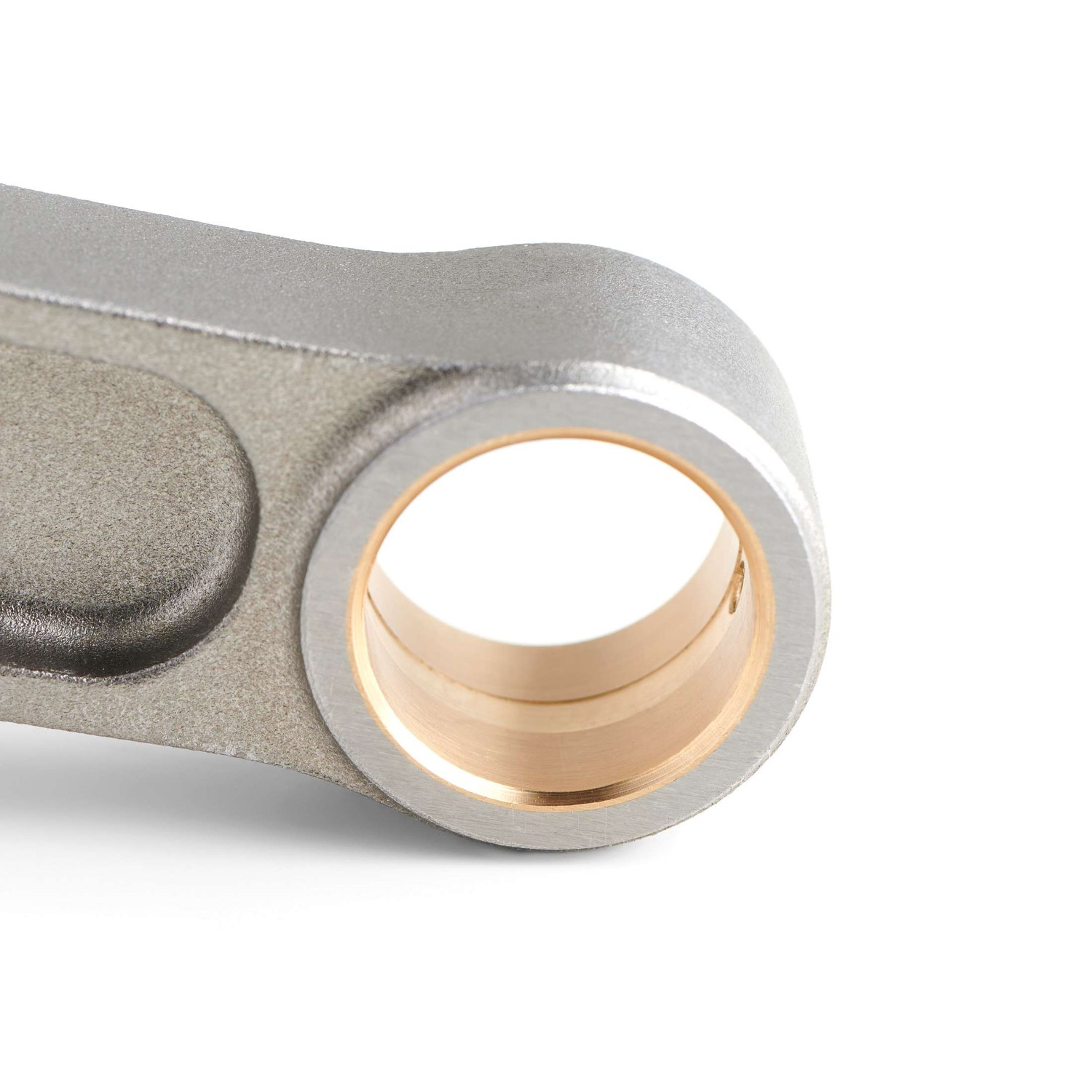

Referința R-VOL-005-I-4 cuprinde 4 biele cu distanța între axe de 139,50 mm, prevăzute pentru axe de piston de 23 mm. Inelele de la capătul bucșelor de biele, din AMPCO 18, au o canelură radială care servește drept rezervor de ulei. Setul este livrat împreună cu un set de șuruburi ARP2000 de 3/8", lubrifiantul de montaj ARP și instrucțiunile.
Caracteristici tehnice
- Marcă: ZRP
- Referință producător: R-VOL-005-I-4
- Aplicații: Volvo S40 și V40
- Coduri motor: B4204T și B4194
- Distribuție motoare compatibile: 16 supape
- Gama: Serii standard
- Profil: în formă de I, I-Beam
- Material: oțel forjat 4340
- Lungimea între axe: 139,50 mm
- Diametru al axului de piston: 23,00 mm
- Diametrua locașului pentru cuzinele de bielă: 53,00 mm
- Lățimea capului bielei: 25,65 mm
- Bucșe de biele: AMPCO 18
- Șuruburi: ARP2000 de 3/8"
- Rezistența la tracțiune declarată a șuruburilor: 220 000 psi
- Greutatea declarată pe bielă: 531 g
- Echilibrare în greutate: ± 1 g
- Ambalare: set de 4 biele
Proiectare și fabricație
- Corp și cap forjate separat: construcție din două piese.
- Profil în formă de I: geometrie care favorizează rigiditatea.
- Capete cu nervuri duble și umăr: întărirea capului bielei.
- Socli de centrare: repoziționare precisă a capului la remontare.
- Caneluri pe fețele de reazem: reducerea greutății în zonele respective.
- Tratamente termice în mai multe etape: rezistență, stabilitate dimensională și rezistență la oboseală.
- Sablare: îmbunătățirea rezistenței la oboseală.
- Control prin magnetoscopie: depistarea defectelor în piesele forjate.
- Prelucrare CNC: precizie declarată de până la 0,0002", adică aproximativ 0,005 mm.
- Toleranța distanței între axe: mai mică de 0,001", adică 0,0254 mm.
- Controlul flexiunii și al torsiunii: verificarea geometriei.
- Analiză prin elemente finite: studiu computerizat al tensiunilor.
Montaj pe motoarele B4204T și B4194
Înainte de asamblare, verificați compatibilitatea pistoanelor, axelor, lagărelor și manetelor cu dimensiunile bielelor. Verificați jocurile de funcționare și respectați instrucțiunile de lubrifiere și de strângere a șuruburilor ARP2000 furnizate.
Puncte forte
- Oțel forjat 4340 și profil în I.
- Inele AMPCO 18 cu rezervă de ulei.
- Set de șuruburi ARP2000 de 3/8" inclus.
- Set de 4 biele cu greutate egalizată la ± 1 g.
