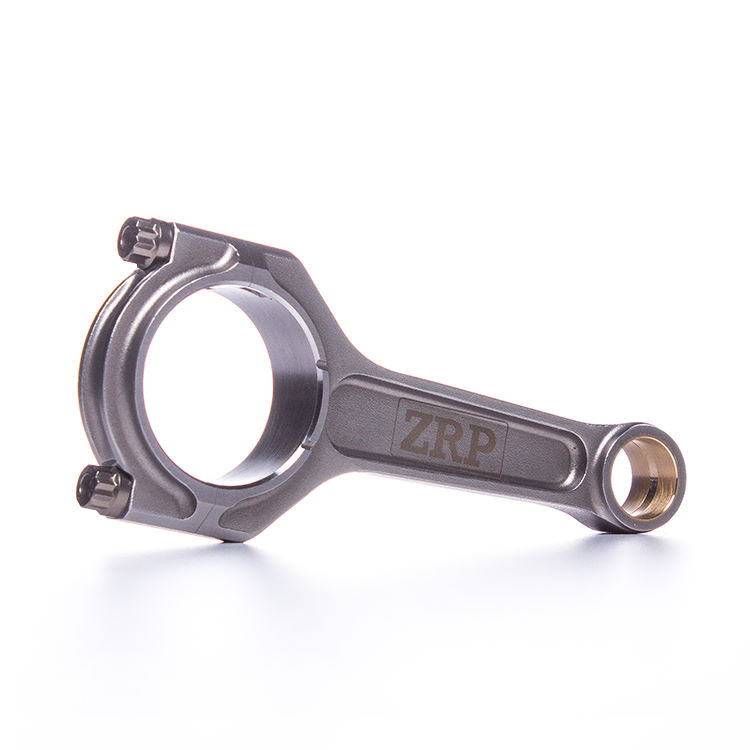

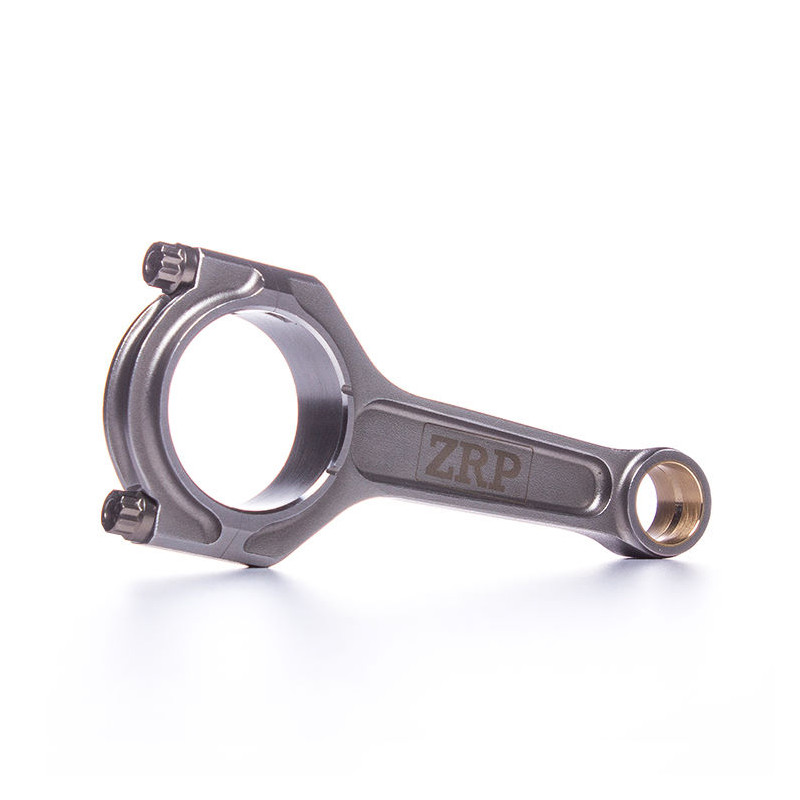

De gesmede I-vormige ZRP-drijfstangen voor de Volvo S40 en V40 met B4204T- en B4194-motoren zijn bedoeld voor tuningtoepassingen waarbij een betere weerstand tegen herhaalde mechanische belastingen vereist is. De constructie uit hoogwaardig 4340-staal combineert een stijf profiel met versterkte koppen.

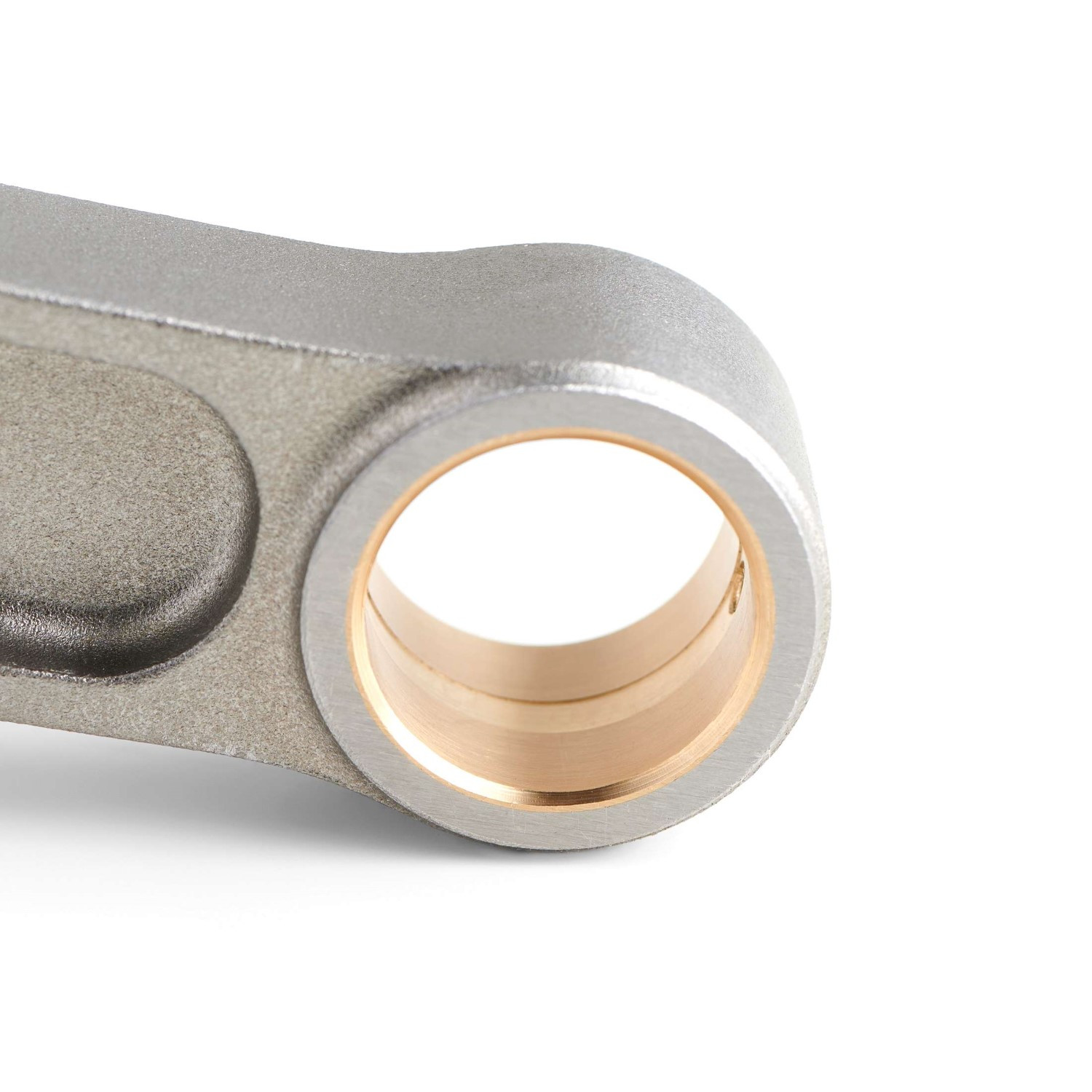

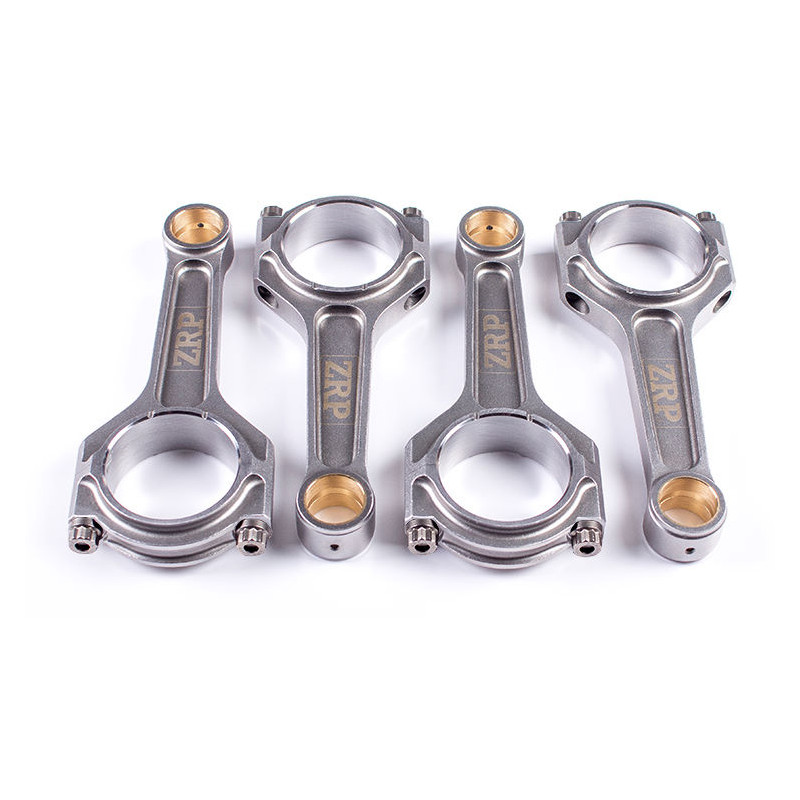

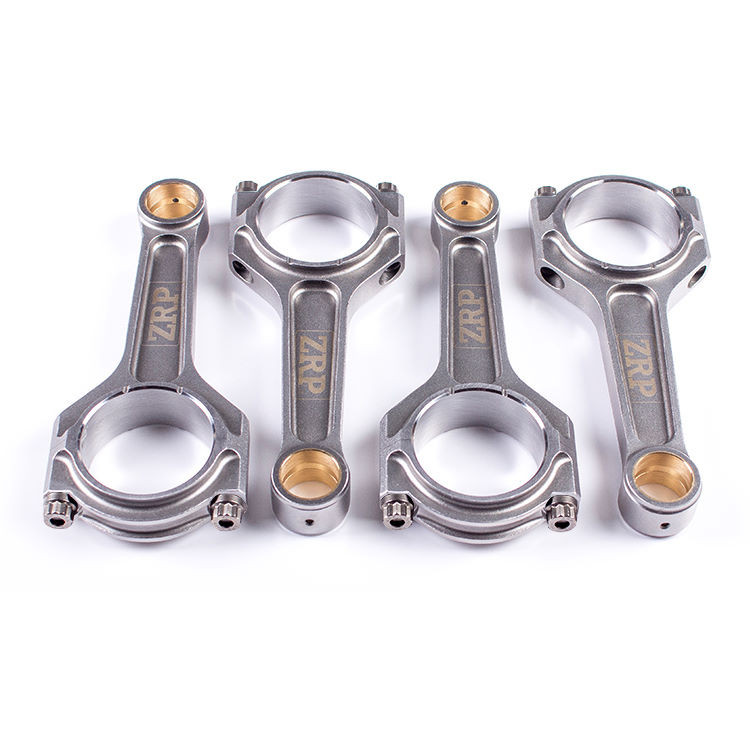

Artikelnummer R-VOL-005-I-4 omvat 4 drijfstangen met een asafstand van 139,50 mm, geschikt voor zuigerpennen van 23 mm. De drijfstanglagers van AMPCO 18 zijn voorzien van een radiale groef die als oliereserve fungeert. De set wordt geleverd met 3/8" ARP2000-schroeven, ARP-montagesmeermiddel en een handleiding.
Technische specificaties
- Merk: ZRP
- Fabrikantnummer: R-VOL-005-I-4
- Toepassingen: Volvo S40 en V40
- Motornummers: B4204T en B4194
- Kleppensysteem van de betreffende motoren: 16 kleppen
- Serie: Standard Series
- Profiel: I-profiel, I-balk
- Materiaal: gesmeed staal 4340
- Asafstand: 139,50 mm
- Diameter van de zuigerpen: 23,00 mm
- Diameter van de drijfstanglagerzitting: 53,00 mm
- Breedte van de drijfstangkop: 25,65 mm
- Drijfstangvoetringen: AMPCO 18
- Schroeven: ARP2000 van 3/8"
- Opgegeven treksterkte van de schroeven: 220.000 psi
- Opgegeven gewicht per drijfstang: 531 g
- Gewichtsafstemming: ± 1 g
- Verpakking: set van 4 drijfstangen
Ontwerp en fabricage
- Lichaam en kap afzonderlijk gesmeed: tweedelige constructie.
- I-profiel: geometrie die de stijfheid bevordert.
- Kappen met dubbele ribben en schouder: versterking van de drijfstangkop.
- Centreerhulzen: nauwkeurige herpositionering van de kop bij het opnieuw monteren.
- Groeven op de aanslagvlakken: gewichtsvermindering van de betreffende zones.
- Warmtebehandelingen in meerdere stappen: sterkte, maatvastheid en weerstand tegen vermoeidheid.
- Kogelstralen: verbetering van de weerstand tegen vermoeidheid.
- Magnetoscopische controle: opsporen van defecten in gesmede onderdelen.
- CNC-bewerking: opgegeven nauwkeurigheid tot 0,0002", ofwel ongeveer 0,005 mm.
- Tolerantie op de hartafstand: minder dan 0,001", ofwel 0,0254 mm.
- Buig- en torsietest: controle van de geometrie.
- Eindige-elementenanalyse: computermodellering van spanningen.
Montage op motoren B4204T en B4194
Controleer vóór de montage of de zuigers, assen, lagers en krukpennen overeenkomen met de afmetingen van de drijfstangen. Controleer de speling en volg de instructies voor smering en het aandraaien van de meegeleverde ARP2000-bouten.
Sterke punten
- Gesmeed 4340-staal en I-profiel.
- AMPCO 18-lagers met oliereserve.
- Inclusief 3/8" ARP2000-schroeven.
- Set van 4 drijfstangen, qua gewicht op elkaar afgestemd tot op ± 1 g.
