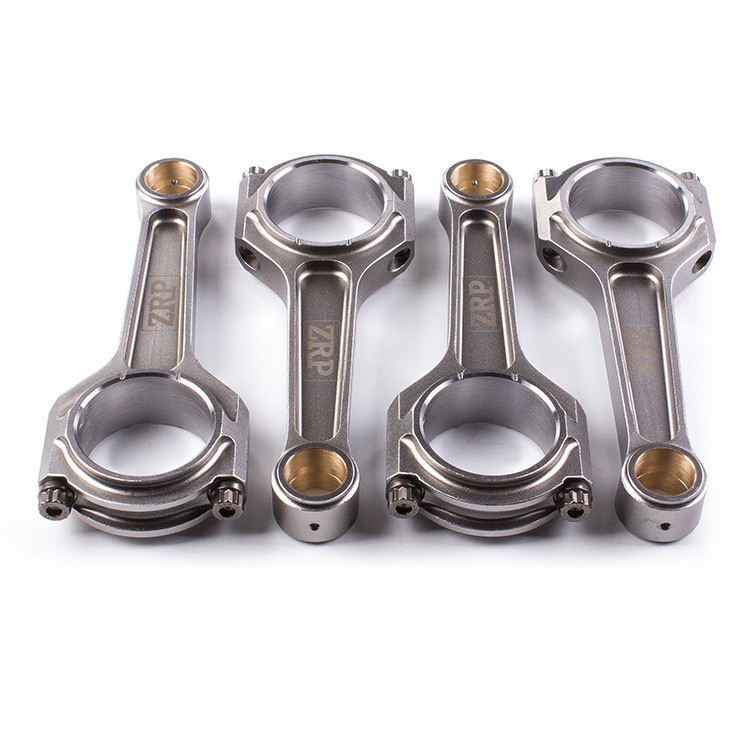

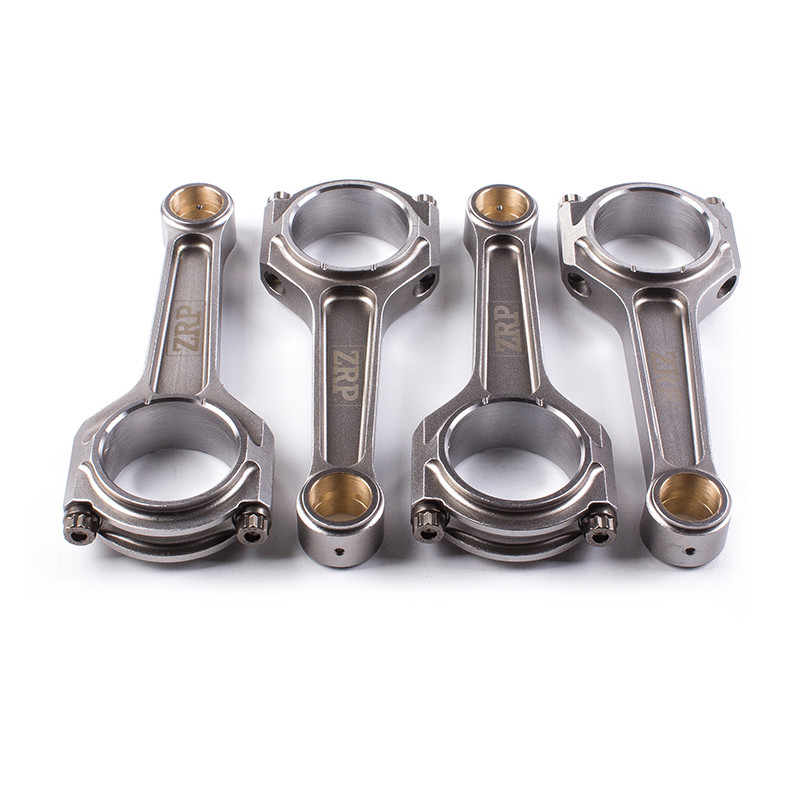

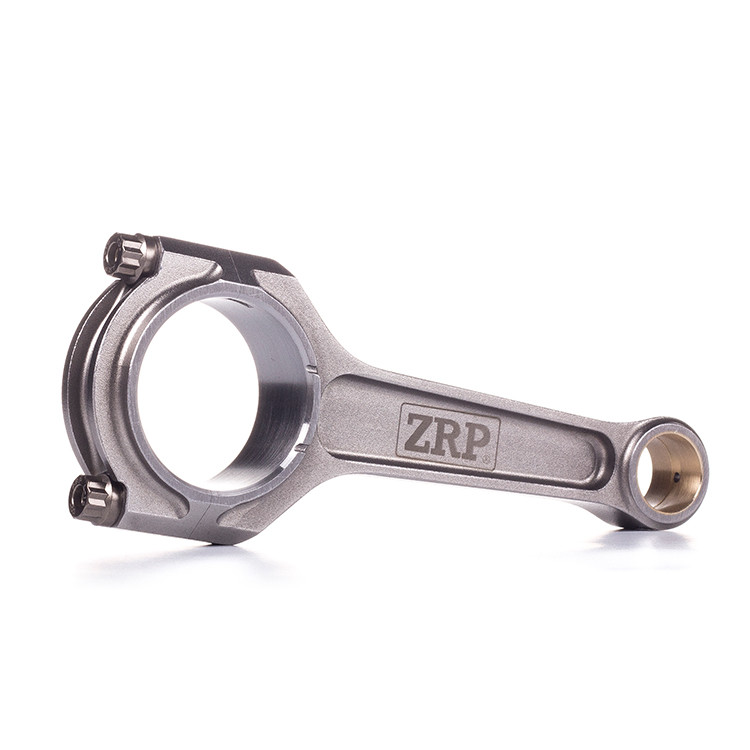

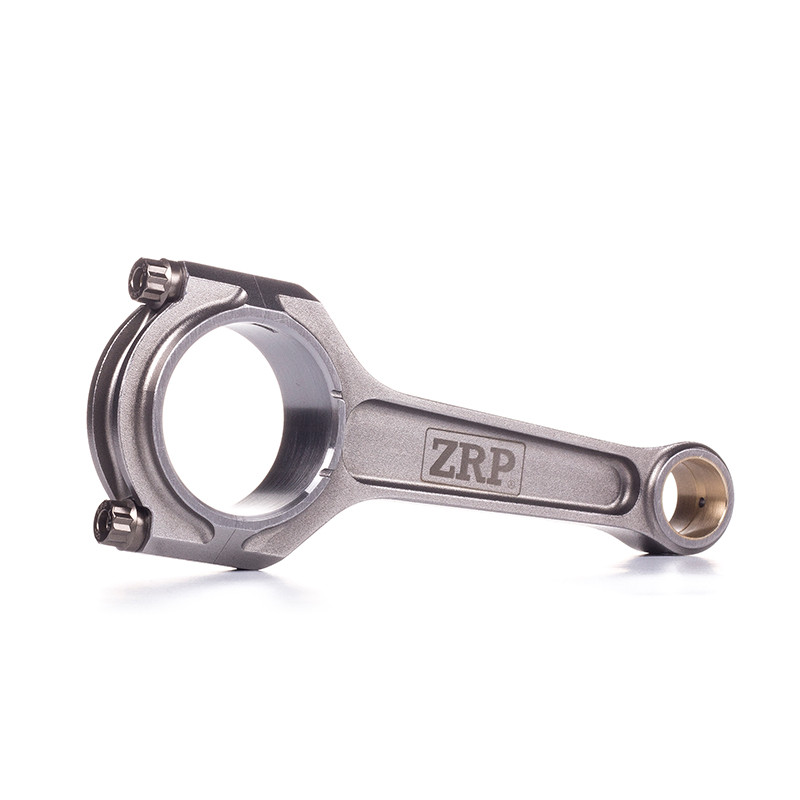

Bielele forjate în formă de I din oțel ZRP pentru modelele Volvo 740 și 940 echipate cu motoare B230 și B234F sunt destinate modificărilor motorului care utilizează o distanță între axe de 152 mm. Construcția lor din oțel 4340 de înaltă rezistență și profilul în formă de I sunt concepute pentru a oferi o rigiditate ridicată și pentru a rezista la solicitări mecanice repetate.

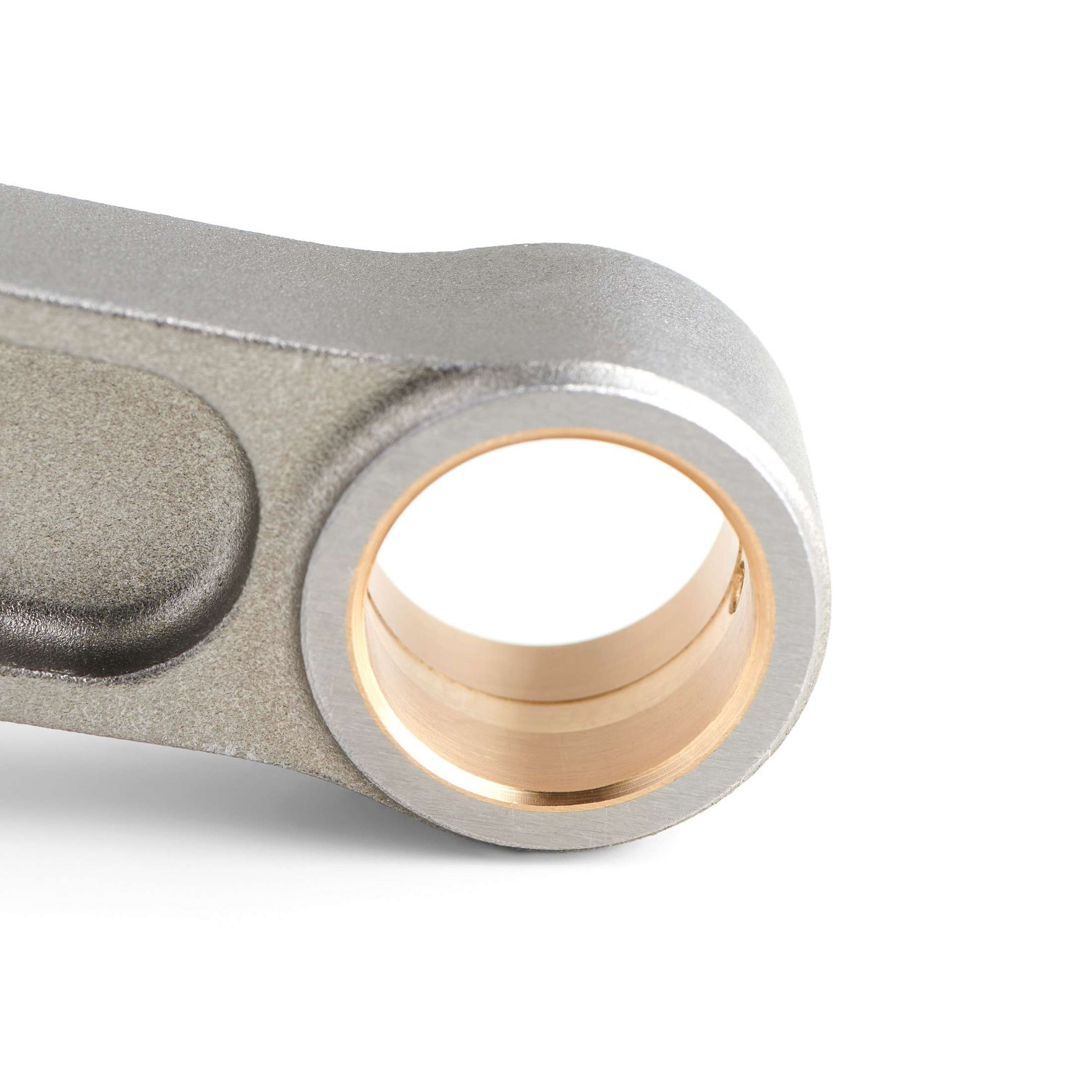

Inelele de la capătul bielei, din AMPCO 18, prezintă o canelură radială care servește drept rezervor de ulei pentru axul de piston de 23 mm. Referința R-VOL-003-I include 4 biele cu șuruburi ARP2000 de 3/8", lubrifiant de montaj ARP și instrucțiuni.
Caracteristici tehnice
- Marcă: ZRP
- Referință producător: R-VOL-003-I
- Aplicații: Volvo 740 și 940, în funcție de motorizare
- Coduri motor: B230 și B234F
- Gama: Standard Series
- Profil: în formă de I, I-Beam
- Material: oțel forjat 4340
- Lungimea între axe: 152,00 mm
- Diametru al axului de piston: 23,00 mm
- Diametrua locașului pentru cuzinele de bielă: 52,00 mm
- Lățimea capului bielei: 29,46 mm
- Bucșe de biele: AMPCO 18
- Șuruburi: ARP2000 de 3/8"
- Greutatea declarată a fiecărei biele: 618 g
- Echilibrare în greutate: ± 1 g
- Ambalare: set de 4 biele
Proiectare și fabricație
- Corp și cap forjate separat: construcție din două piese.
- Profil în formă de I: geometrie care favorizează rigiditatea.
- Capete cu nervuri duble și umăr: întărirea capului bielei.
- Socli de centrare: repoziționare precisă a capului la remontare.
- Caneluri pe fețele de reazem: reducerea greutății în zonele respective.
- Tratamente termice în mai multe etape: rezistență, stabilitate dimensională și rezistență la oboseală.
- Sablare: îmbunătățirea rezistenței la oboseală.
- Control prin magnetoscopie: depistarea defectelor în piesele forjate.
- Prelucrare CNC: precizie declarată de până la 0,0002", adică aproximativ 0,005 mm.
- Toleranța distanței între axe: mai mică de 0,001", adică 0,0254 mm.
- Controlul flexiunii și al torsiunii: verificarea geometriei.
- Analiză prin metoda elementelor finite: studiu computerizat al solicitărilor.
Montaj pe motoarele Volvo B230 și B234F
Verificați dacă distanța între axe de 152 mm corespunde pistoanelor și cursei arborelui cotit utilizate. Verificați dimensiunile axelor, lagărelor, jocurile de funcționare și spațiile libere înainte de asamblare. Respectați instrucțiunile de lubrifiere și de strângere specifice șuruburilor ARP2000 furnizate.
Puncte forte
- Oțel forjat 4340 și profil în I.
- Distanță între axe de 152 mm și ax de piston de 23 mm.
- Inele AMPCO 18 cu rezervă de ulei.
- Set de șuruburi ARP2000 inclus.
- Set de 4 biele cu greutate echilibrată la ± 1 g.
