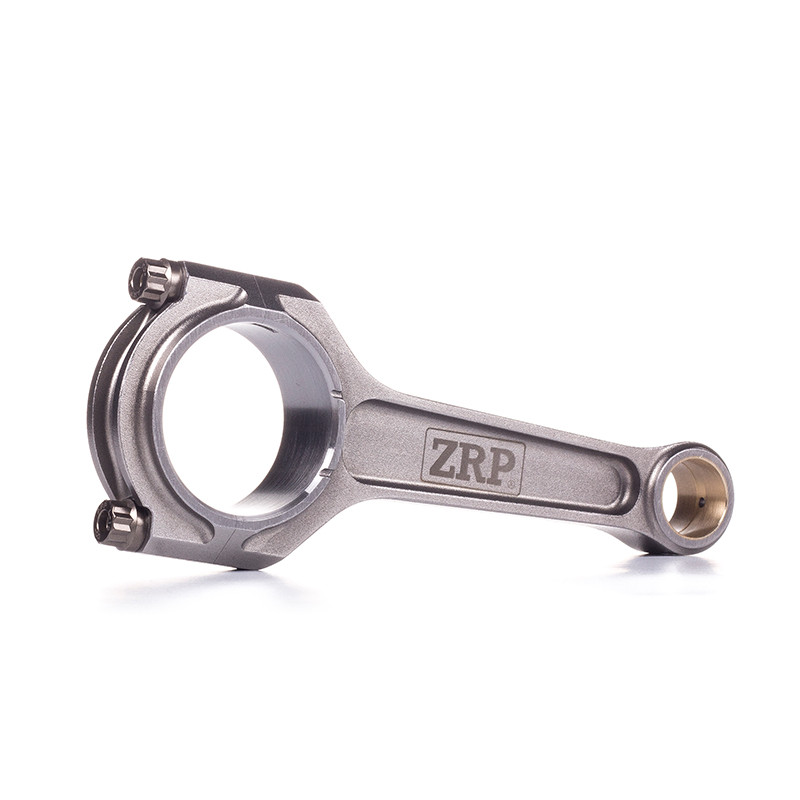

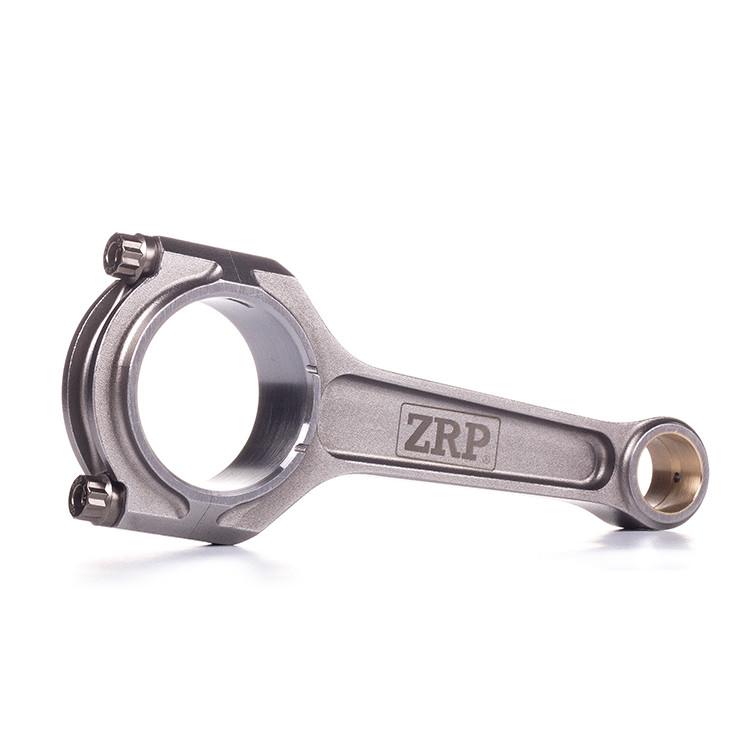

De gesmede I-vormige drijfstangen van ZRP voor de Volvo 740 en 940 met B230- en B234F-motoren zijn bedoeld voor motortuning met een asafstand van 152 mm. De constructie uit hoogwaardig 4340-staal en het I-profiel zijn ontworpen om een hoge stijfheid te bieden en herhaalde mechanische belastingen te weerstaan.

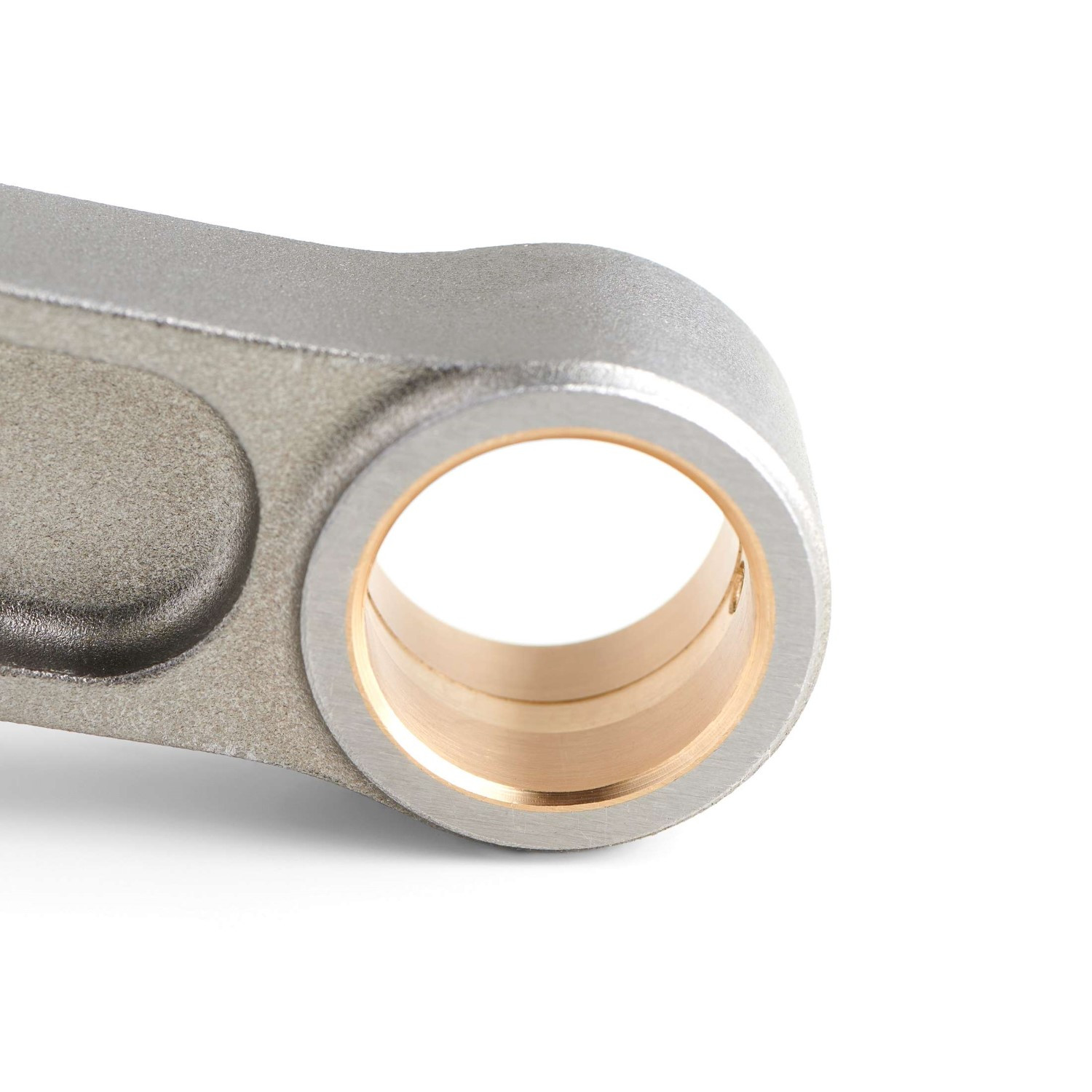

De drijfstangvoetringen van AMPCO 18 zijn voorzien van een radiale groef die dient als oliereserve voor de zuigerpen van 23 mm. Artikelnummer R-VOL-003-I omvat 4 drijfstangen met ARP2000-schroeven van 3/8", ARP-montagesmeermiddel en instructies.
Technische specificaties
- Merk: ZRP
- Fabrikantreferentie: R-VOL-003-I
- Toepassingen: Volvo 740 en 940, afhankelijk van de motorisatie
- Motornummers: B230 en B234F
- Serie: Standard Series
- Profiel: I-profiel, I-balk
- Materiaal: gesmeed staal 4340
- Lengte tussen assen: 152,00 mm
- Diameter van de zuigerpen: 23,00 mm
- Diameter van de drijfstanglagerzitting: 52,00 mm
- Breedte van de drijfstangkop: 29,46 mm
- Drijfstangvoetringen: AMPCO 18
- Schroeven: ARP2000 van 3/8"
- Opgegeven gewicht per drijfstang: 618 g
- Gewichtsafstemming: ± 1 g

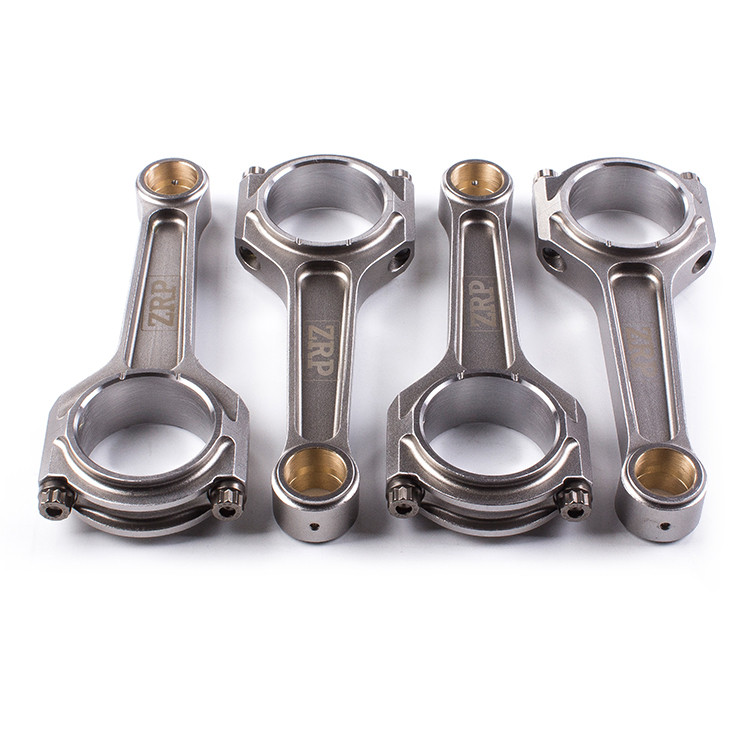

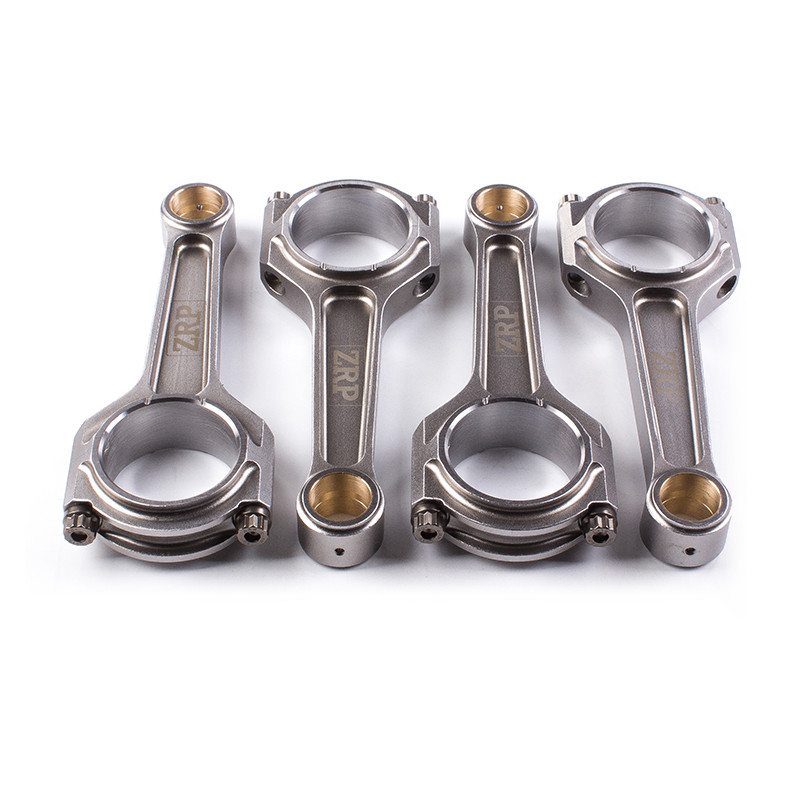

- Verpakking: set van 4 drijfstangen
Ontwerp en fabricage
- Lichaam en kap afzonderlijk gesmeed: tweedelige constructie.
- I-profiel: geometrie die de stijfheid bevordert.
- Kappen met dubbele ribben en schouder: versterking van de drijfstangkop.
- Centreerhulzen: nauwkeurige herpositionering van de kop bij het opnieuw monteren.
- Groeven op de aanslagvlakken: gewichtsvermindering van de betreffende zones.
- Warmtebehandelingen in meerdere stappen: sterkte, maatvastheid en weerstand tegen vermoeidheid.
- Kogelstralen: verbetering van de weerstand tegen vermoeidheid.
- Magnetoscopische controle: opsporen van defecten in gesmede onderdelen.
- CNC-bewerking: opgegeven nauwkeurigheid tot 0,0002", ofwel ongeveer 0,005 mm.
- Tolerantie op de hartafstand: minder dan 0,001", ofwel 0,0254 mm.
- Buig- en torsietest: controle van de geometrie.
- Eindige-elementenanalyse: computermodellering van spanningen.
Montage op Volvo B230- en B234F-motoren
Controleer of de asafstand van 152 mm overeenkomt met de gebruikte zuigers en de slag van de krukas. Controleer vóór de montage de afmetingen van de assen, de lagers, de speling en de vrije ruimte. Volg de specifieke smeer- en aandraai-instructies voor de meegeleverde ARP2000-bouten.
Sterke punten
- Gesmeed 4340-staal en I-profiel.
- Asafstand van 152 mm en zuigerpen van 23 mm.
- AMPCO 18-zuigerveren met oliereserve.
- Inclusief ARP2000-schroeven.
- Set van 4 drijfstangen, qua gewicht op elkaar afgestemd tot op ± 1 g.
