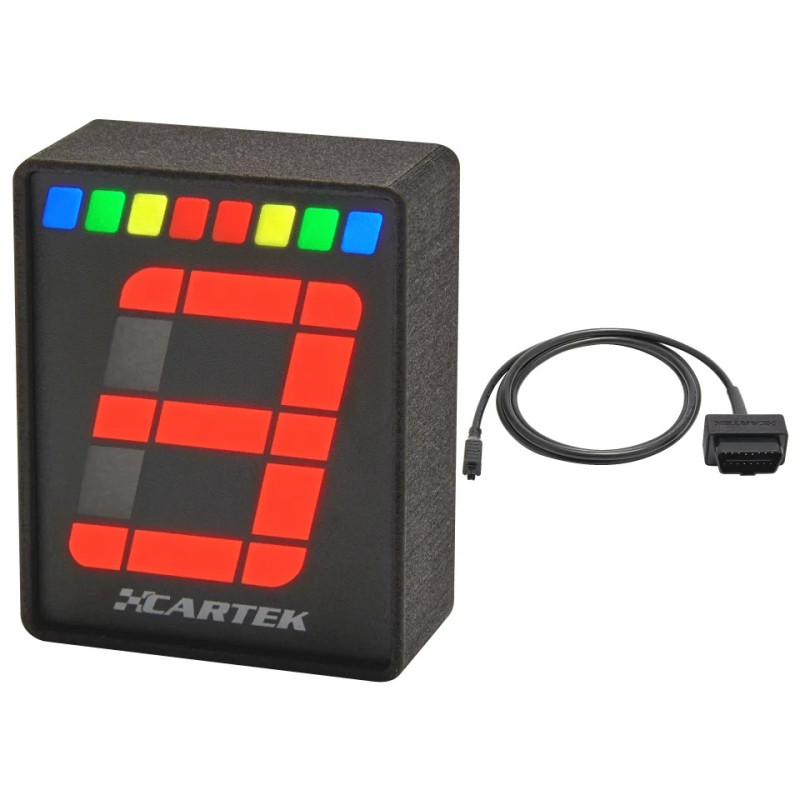

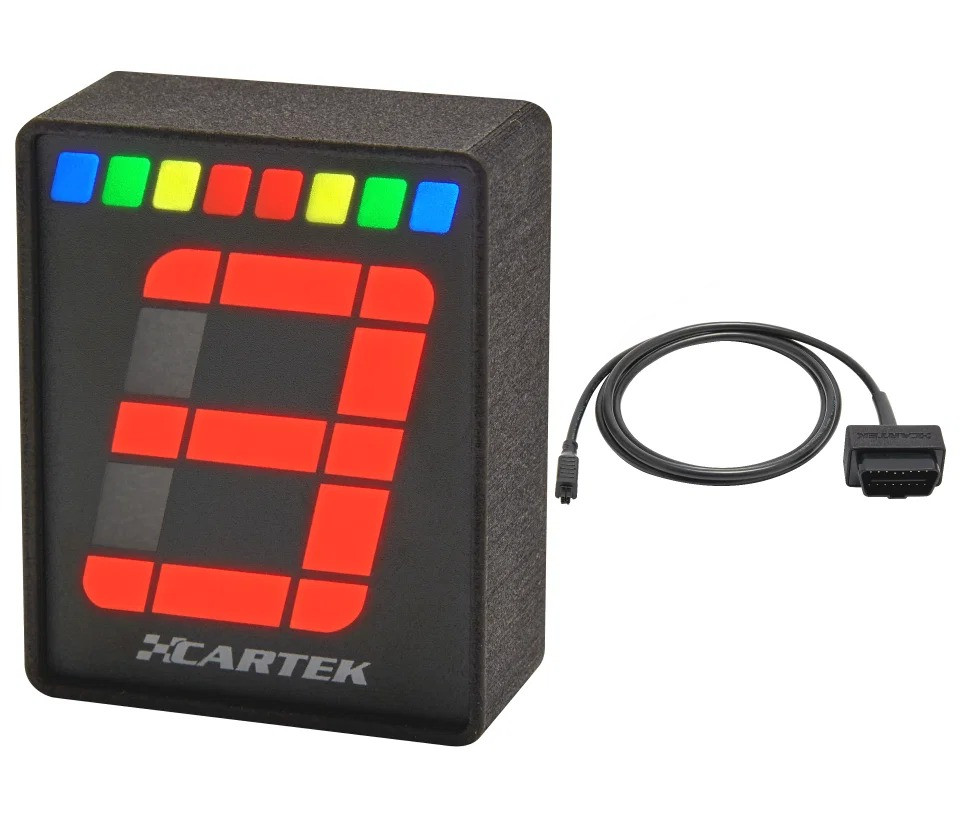

Indicatore di marcia Cartek OBD2 con luce di spostamento a 8 LED

L’indicatore di marcia Cartek OBD2 con luce di spostamento visualizza il rapporto della trasmissione selezionato e segnala l’avvicinarsi del regime di giri scelto per passare al rapporto superìore. Il suo collegamento diretto alla presa OBD2 consente di recuperare i dati necessari senza cablaggi aggiuntivi.

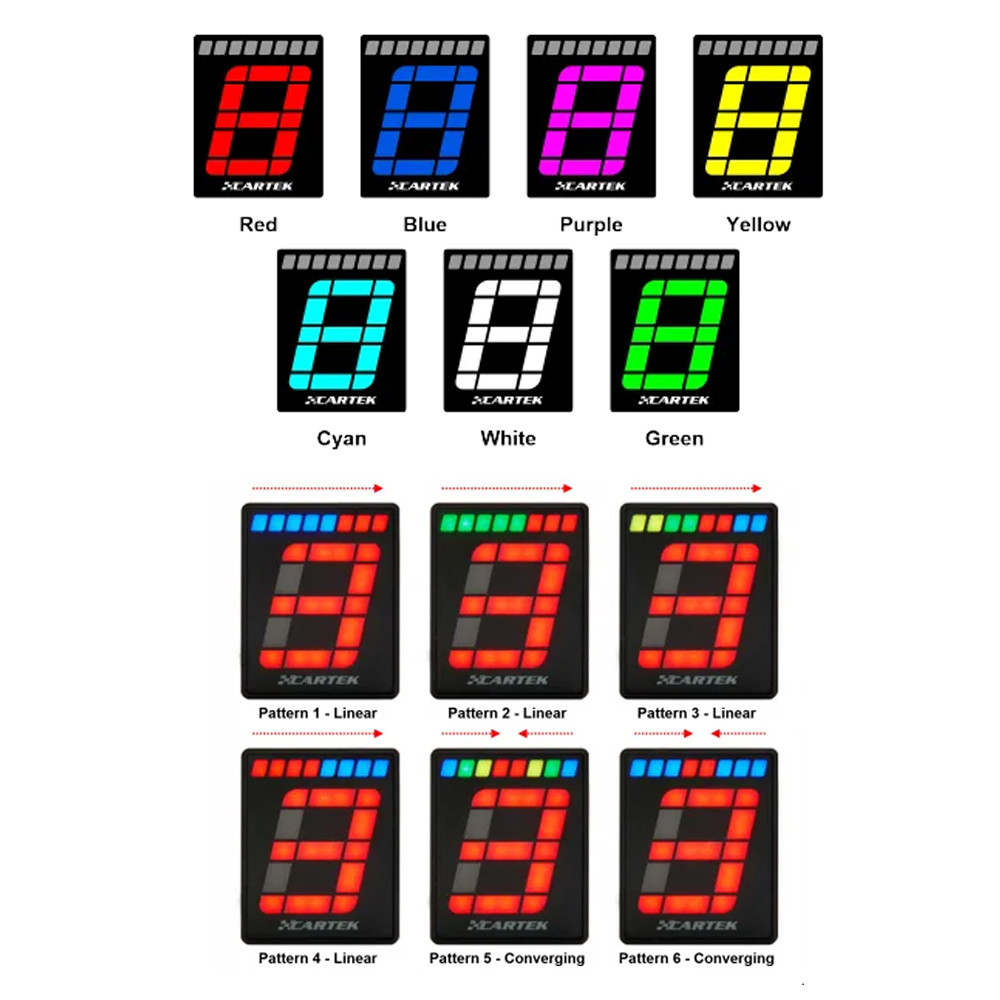

La marcia viene visualizzata su uno strumento indicatore digitale a 7 segmenti, con sette colori tra cui scegliere. Gli 8 LED multicolori della luce di spostamento si accendono progressivamente in base alle soglie configurate. Sei sequenze luminose e le impostazioni di luminosità giorno/notte consentono di personalizzare la visualizzazione.

Caratteristiche tecniche

• Marca: Cartek
• Modello: Gear Indicator OBD2
• Codice produttore: CK-LG-OBD
• Funzioni: visualizzazione della marcia inserita e luce di spostamento sequenziale

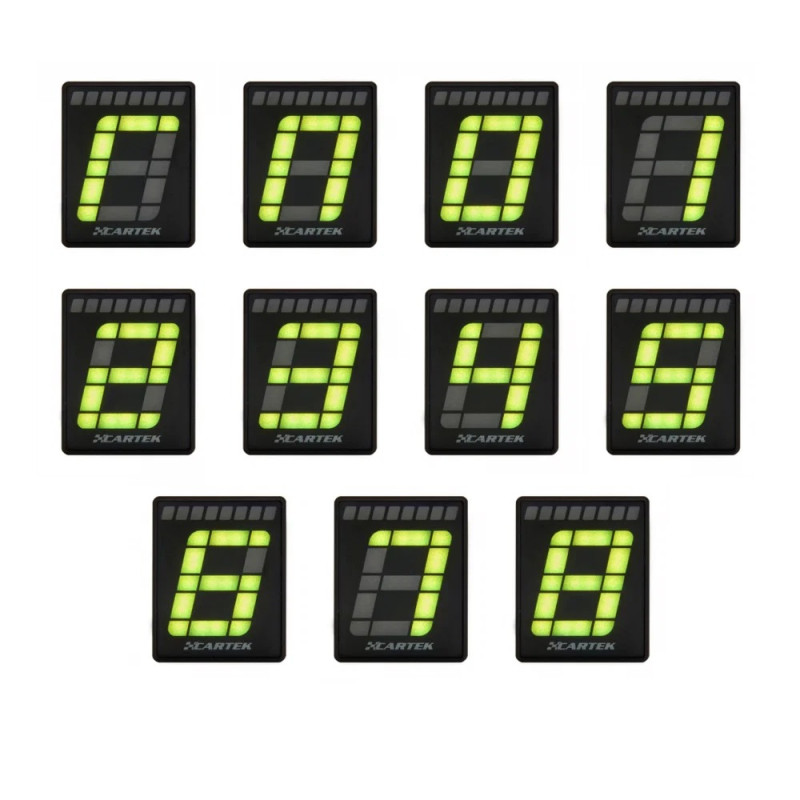

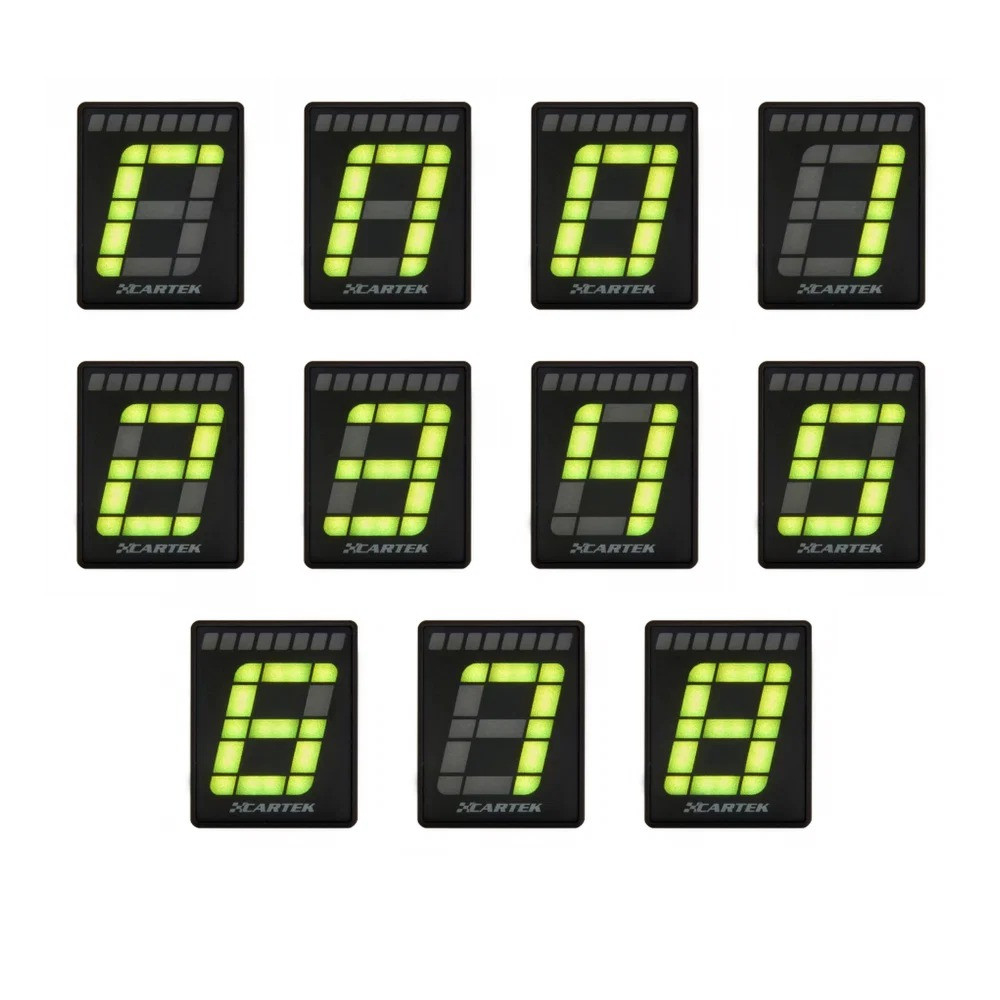

• Strumento indicatore della marcia: digitale a 7 segmenti, 7 colori a scelta
• Numero di marce avanti configurabili: da 2 a 8
• Luce di spostamento: 8 LED multicolori, 6 sequenze a scelta
• Rilevamento della marcia: calcolo basato sul regime del motore e sulla velocità del veicolo, dopo la fase di apprendimento
• Collegamento: presa OBD2
• Lunghezza del filo in dotazione: 1,5 m
• Impostazioni: soglie di regime, colore dello strumento indicatore e luminosità giorno/notte
• Tensione di funzionamento: da 7 a 18 V
• Dimensioni indicate nella scheda prodotto: altezza 62 mm, larghezza 50 mm, profondità 23 mm
• Alloggiamento: nylon PA 2200, elletronica incapsulata
• Grado di protezione: IP64
• Temperatura di funzionamento: da -10 °C a +85 °C
• Temperatura di stoccaggio: da -40 °C a +125 °C

Funzionamento e apprendimento delle marce

Il dispositivo utilizza i dati relativi al regime del motore e alla velocità del veicolo trasmessi dalla presa OBD2. Calcola la marcia inserita in base alla loro relazione, anziché leggere direttamente le informazioni sulla posizione del cambio.

È necessaria una fase di apprendimento per registrare ciascuna marcia. Dopo il collegamento, il dispositivo ricerca automaticamente il protocollo del veicolo. Quando il motore è spento, entra in modalità standby per ridurre il consumo energetico, per poi riattivarsi al riavvio.

Protocolli compatibili

• SAE J1850 PWM: 41,6 kbaud.
• SAE J1850 VPW: 10,4 kbaud.
• ISO 9141-2.
• ISO 14230-4 KWP: inizializzazione lenta o rapida.
• ISO 15765-4 CAN: identificatori a 11 o 29 bit, a 250 o 500 kbaud.
• SAE J1939 CAN: identificatori a 29 bit, a 250 kbaud.

La compatibilità richiede un protocollo supportato e la disponibilità dei dati relativi al regime del motore e alla velocità del veicolo.

Installazione e regolazioni

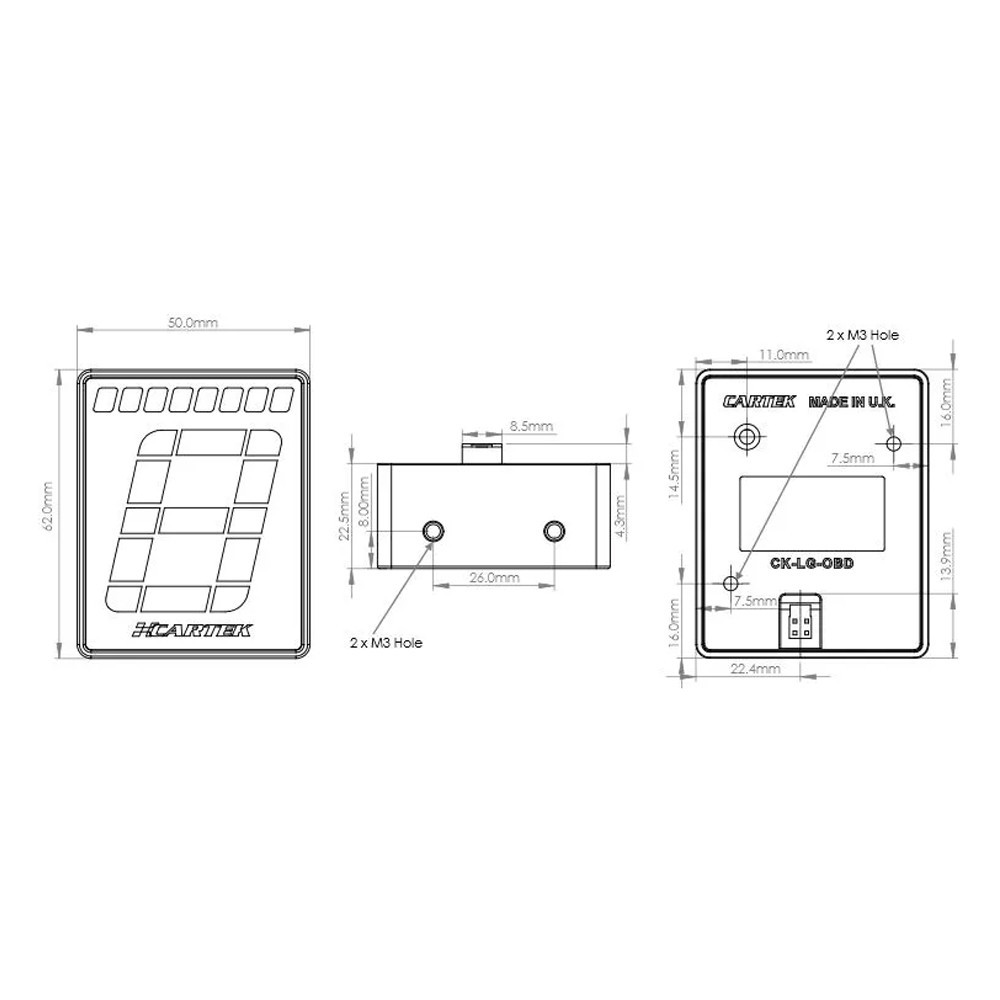

Fissare l’indicatore nel campo visivo del conducente utilizzando due viti M3 dal basso o dal retro, quindi collegare il filo in dotazione alla presa OBD2. Per il montaggio dal basso, la profondità massima di avvitamento è di 8 mm.

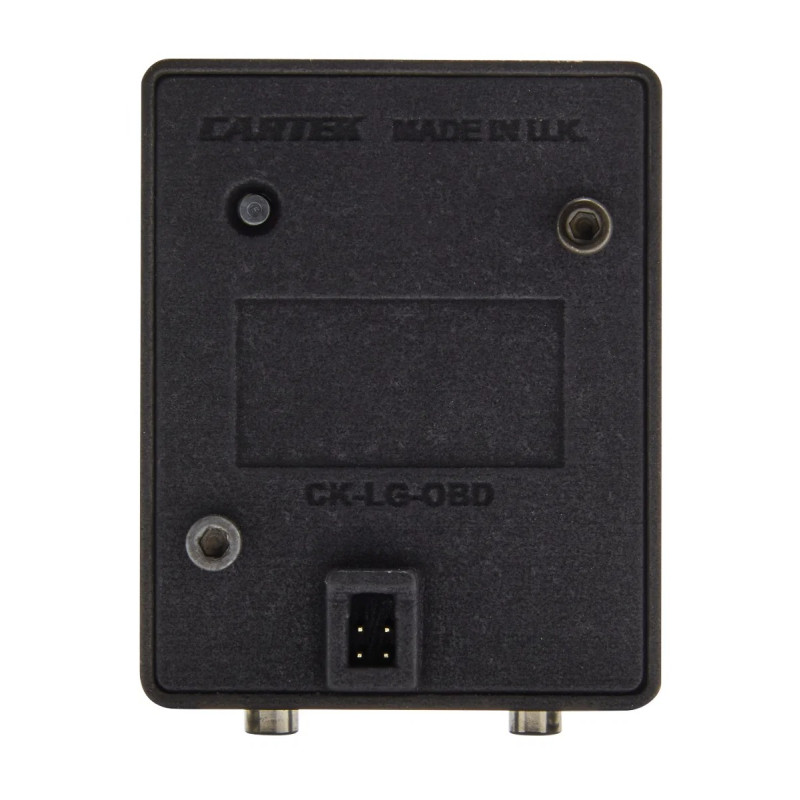

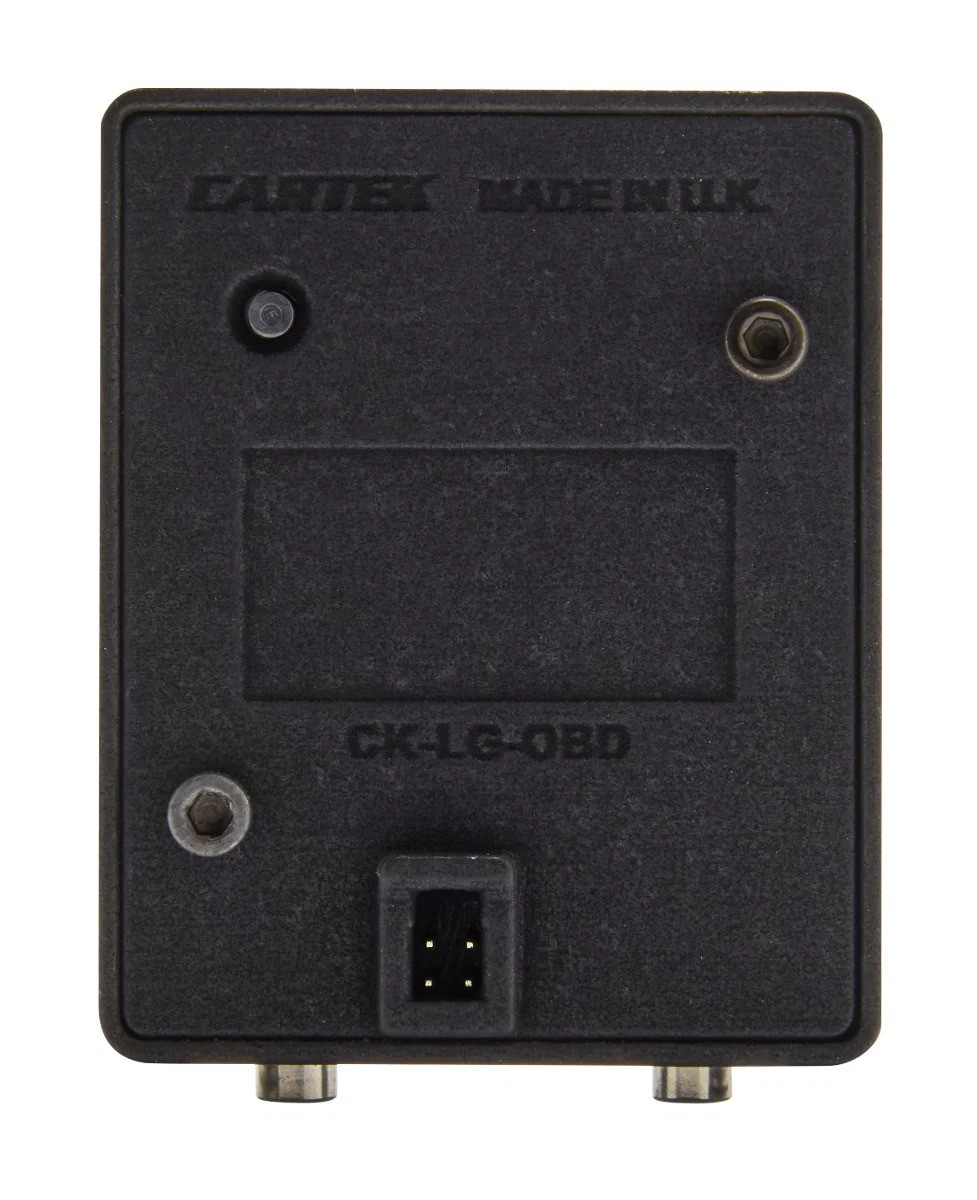

Il pulsante posteriore consente di configurare il display, l’apprendimento delle marce e le soglie della luce di spostamento. Queste soglie possono essere impostate a motore spento o regolate a motore acceso secondo la procedura Cartek.

L’indicatore deve essere l’unico dispositivo collegato alla presa OBD2. Non è compatibile con i distributori OBD2 e non deve essere collegato direttamente alla rete elettrica del veicolo.

Punti di forza

• Marcia inserita e luce di spostamento riuniti in un unico dispositivo compatto.
• Connessione OBD2 senza cablaggio aggiuntivo.
• Riconoscimento automatico del protocollo.
• Display e luminosità personalizzabili.
• Impostazione di standby automatica allo spegnimento del motore.
