Ce pack circuit de freinage aviation Kit B regroupe les composants nécessaires à la réalisation ou à la modification d’un circuit hydraulique de freinage (et/ou d’embrayage) en configuration Dash 03, basé sur la série 600. Il est conçu pour des montages techniques nécessitant une durite type aviation au mètre et un ensemble de raccords et adaptateurs compatibles, afin d’assurer une connexion fiable entre éléments du circuit (étriers, maître-cylindre, répartiteur, ou interfaces hydrauliques selon configuration).

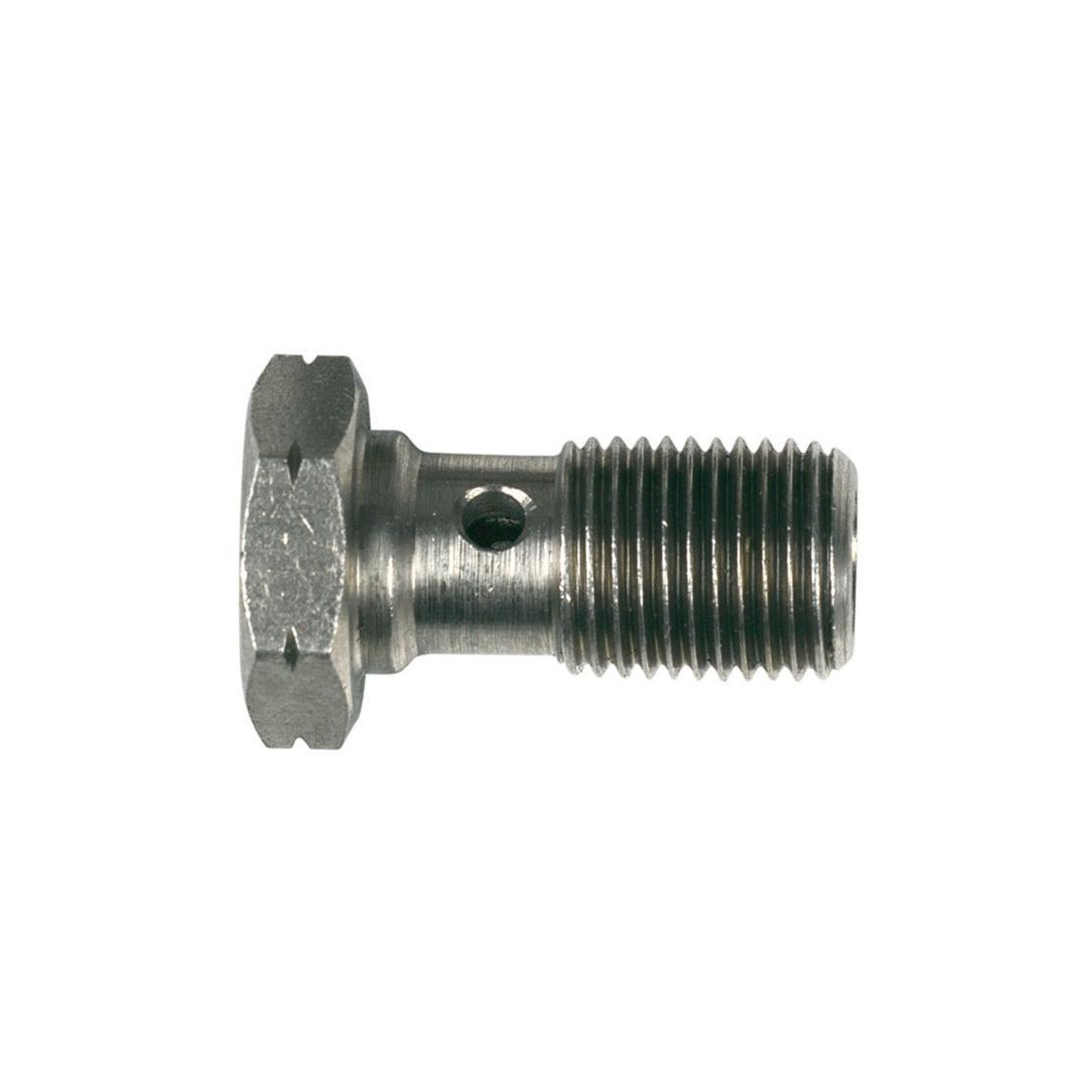

Le pack comprend 4 mètres linéaires de durite Dash 03 série 600, adaptés aux applications freinage/embrayage, permettant de réaliser des longueurs sur mesure selon le routage du véhicule. L’assemblage est complété par un banjo long à 20° en diamètre 10 mm, associé à une vis banjo en filetage métrique M10x100 (longueur sous tête 20 mm) et à deux joints cuivre diamètre 10 mm, pour assurer l’étanchéité du montage banjo sur port correspondant.

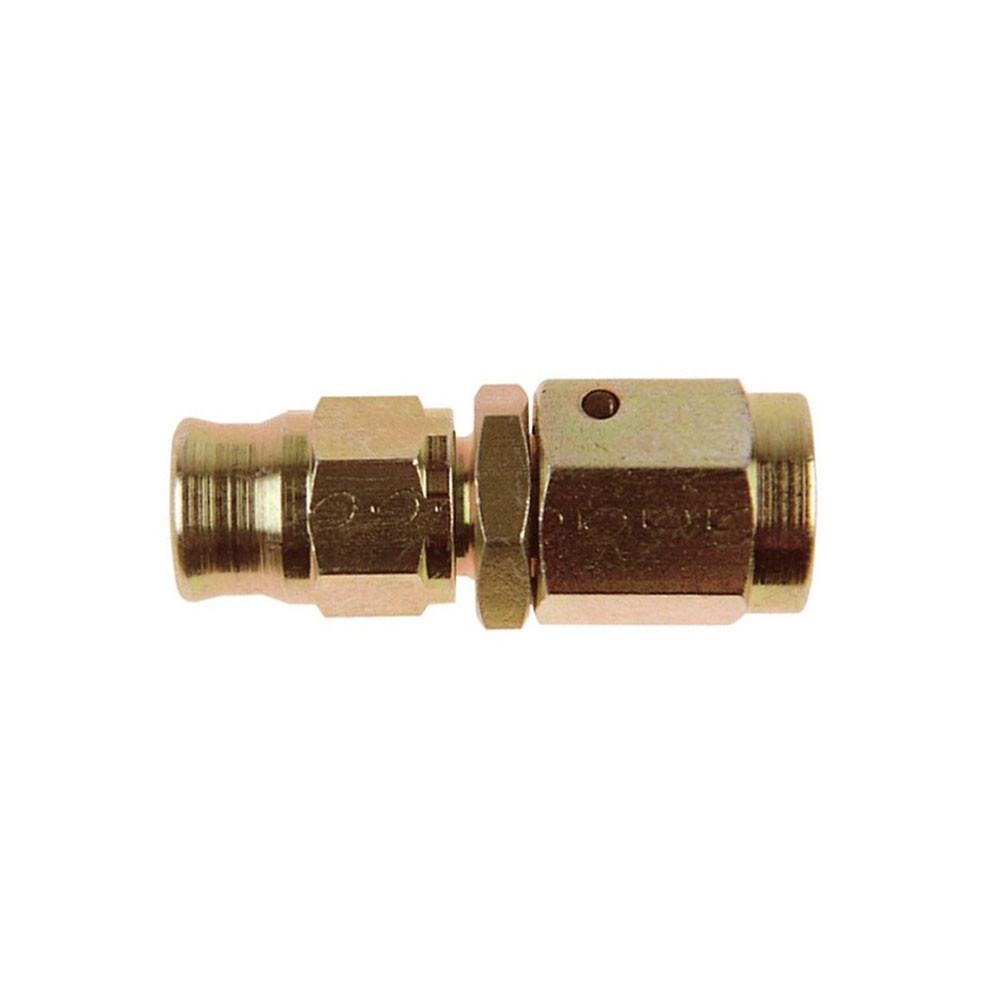

Pour la partie raccordement en standard JIC, le kit intègre plusieurs raccords hydrauliques en 3/8x24 Dash 03 : deux raccords mâles droits concaves, un raccord femelle droit, ainsi que deux raccords femelles coudés (45° et 90°) permettant d’optimiser l’orientation des sorties et de limiter les contraintes de cintrage et de torsion sur la durite. Deux adaptateurs mâle/mâle sont également fournis : un adaptateur JIC/JIC combinant 3/8x24 et 7/16x20 (concave), et un adaptateur métrique/JIC reliant M10x100 convexe à 3/8x24 convexe. Un adaptateur mâle/mâle 3/8x24 convexe long complète l’ensemble pour répondre aux besoins d’interface et de dégagement selon l’implantation.
Ce pack est destiné à un public technique et doit être monté en respectant les pratiques de montage hydraulique (propreté du circuit, compatibilité des portées concaves/convexes, orientation des raccords, contrôle d’étanchéité). Compatibilité véhicule : Non précisé.
