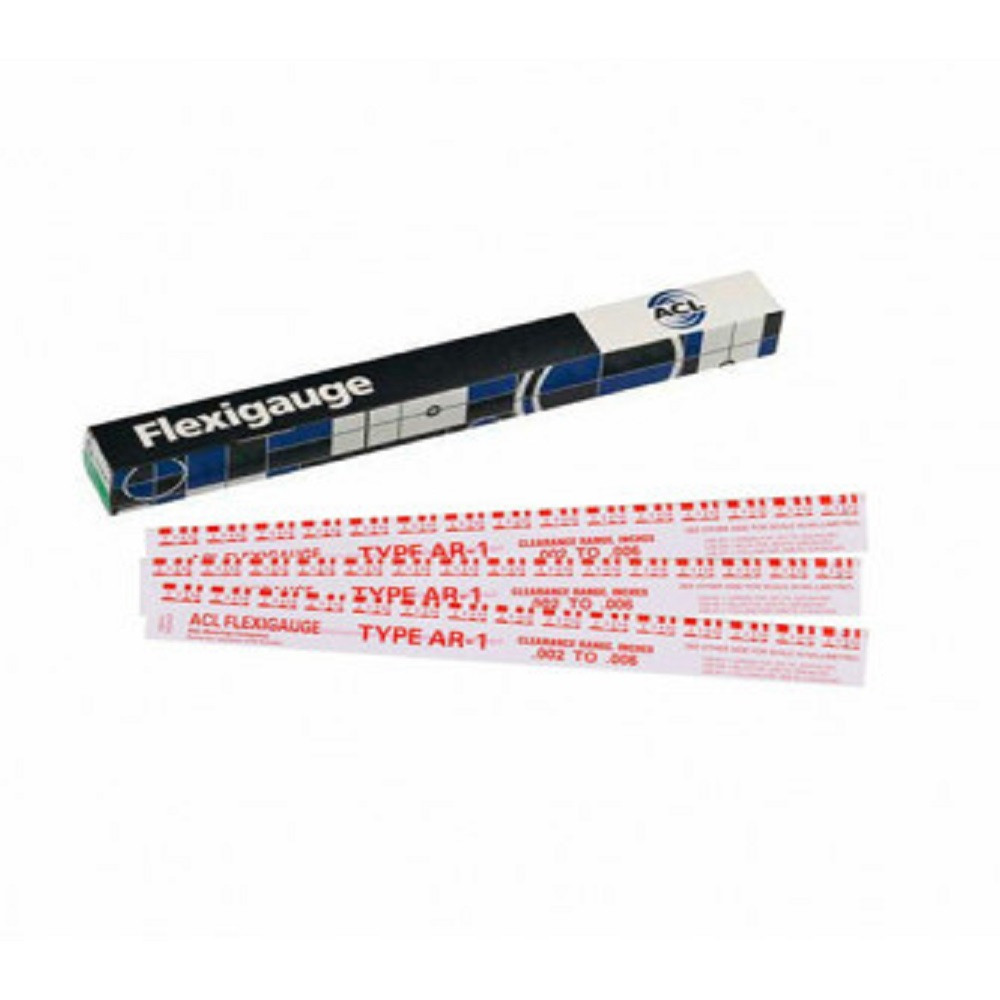

Kit Flexigauge AR-1 pack Rouge (ACL-AR-1)

Kit Flexigauge AR-1 pack Rouge (ACL-AR-1)


Le Flexigauge est un outil de mesure en plastique utilisé principalement dans les ateliers mécaniques pour vérifier le jeu entre les composants moteur, en particulier les paliers de vilebrequin et les bielles. Cet outil permet de mesurer l'espacement entre deux surfaces sans avoir à démonter complètement un moteur ou d'autres pièces mécaniques.


AR-1 - (RR-1) ( Pack Rouge ) 0.002 - 0.006 pouces ou 0.051 - 0.152 mm



Ce kit Flexigauge existe aussi en version:

— ACL-AB-1 : Pack bleu / Couvre un dégagement de : 0.004in - 0.009in ou 0.120mm - 0.229mm

— ACL-AG-1 : Pack vert / Couvre un dégagement de : 0.001 - 0.003 pouces ou 0.025 - 0.076 mm

— ACL-AY-1:  Pack Jaune / Couvre un dégagement de : 0.008 - 0.016 pouces ou  0.203 - 0.406 mm



Le mode d'emploi est imprimé à l'extérieur de chaque carton.
Les jeux des roulements de bielle et des paliers principaux doivent être mesurés sur la zone la moins usée des tourillons. Les contrôles des roulements principaux doivent se faire avec le maneton adjacent positionné environ 30 degrés après le point mort bas.



Mode d'emploi

1) Retirez le capuchon de roulement, puis essuyez soigneusement le tourillon et la coquille de roulement pour éliminer toute trace d’huile.

2) Placez ensuite un morceau de Flexigauge sur le roulement au niveau de la couronne .

3) Remettez en place le capuchon de roulement et serrez les boulons avec une clé dynamométrique en appliquant le couple recommandé. Attention : ne faites pas tourner l’arbre ni les roulements.

4) Retirez ensuite le capuchon de roulement : le Flexigauge restera adhérent soit au roulement, soit à l’arbre.

5) Comparez la largeur de la jauge aplatie avec la graduation indiquée sur l’enveloppe. Le chiffre situé à l’intérieur des graduations indique le jeu, en millièmes de pouce ou en millimètres, selon le côté de l’enveloppe utilisé.

6) Un cône est détecté lorsque le Flexigauge est plus large à une extrémité qu’à l’autre, la différence entre les lectures indiquant la quantité de cône. La section la plus large de la jauge représente la zone avec le moins de jeu. Si le Flexigauge est plus large au centre du roulement, cela indique un « barillage » de l’arbre.
