Le maître-cylindre AP Racing Ø 19,1 mm sur palier sphérique, référence CP7855-92PRTE, est un modèle à poussée pour circuit hydraulique simple de compétition. Son ensemble piston et tige monobloc et sa course extra courte avant fermeture de l’alimentation contribuent à l’efficacité de la commande.
Le corps en alliage d’aluminium anodisé dur est équipé d’un soufflet de protection. Le montage s’effectue par un palier sphérique à l’arrière du maître-cylindre.
Caractéristiques techniques
- Marque : AP Racing.
- Référence fabricant : CP7855-92PRTE.
- Gamme : CP7855.
- Commande : Poussée.
- Fixation : Palier sphérique.
- Diamètre du maître-cylindre : 19,1 mm — 0,75in — 3/4in.
- Couleur du collier d’identification : VERT.
- Course totale : 30 mm.
- Entrée hydraulique : 7/16in-20 UNF.
- Sortie hydraulique : 3/8in-24 UNF.
- Course avant fermeture de l’alimentation : 0,48 à 0,63 mm — extra courte.
- Filetage de la tige : 5/16inn-24 UNF.
- Matière du corps : Alliage d’aluminium anodisé dur.
- Poids annoncé pour la gamme : 169 à 198 g selon version.
Identification des diamètres par couleur
Les maîtres-cylindres AP Racing sont livrés avec un petit collier plastique de couleur placé autour du corps pour faciliter l’identification de leur diamètre. La référence et le diamètre nominal sont également marqués sur le corps.
Le tableau suivant concerne les maîtres-cylindres à poussée. Cette référence porte un collier VERT correspondant à 19,1 mm — 0,75in — 3/4in.
| Couleur | Diamètre en mm | Diamètre en pouces |
|---|
| NOIR / ORANGE | 14 mm | 0,551in |
| NOIR / ROUGE | 15 mm | 0,590in |
| NOIR | 15,9 mm | 0,625in — 5/8in |
| NOIR / JAUNE | 16,8 mm | 0,661in |
| BLEU | 17,8 mm | 0,70in |
| VERT | 19,1 mm | 0,75in — 3/4in |
| ORANGE | 20,6 mm | 0,812in — 13/16in |
| ROUGE | 22,2 mm | 0,875in — 7/8in |
| BLANC | 23,8 mm | 0,937in — 15/16inn |
| JAUNE | 25,4 mm | 1,00in |
Pièces détachées et kit de réparation
Référence du kit de réparation : AP Racing CP7855-92RK, vendu séparément.
Montage et raccordements
Contrôler les dimensions du pédalier et de la fixation sur le plan AP Racing. Les versions -93, -94, -95 et -96 présentent un corps plus volumineux que les petits alésages. Adapter les raccords UNF et le bocal au montage.
Photo et choix du maître-cylindre

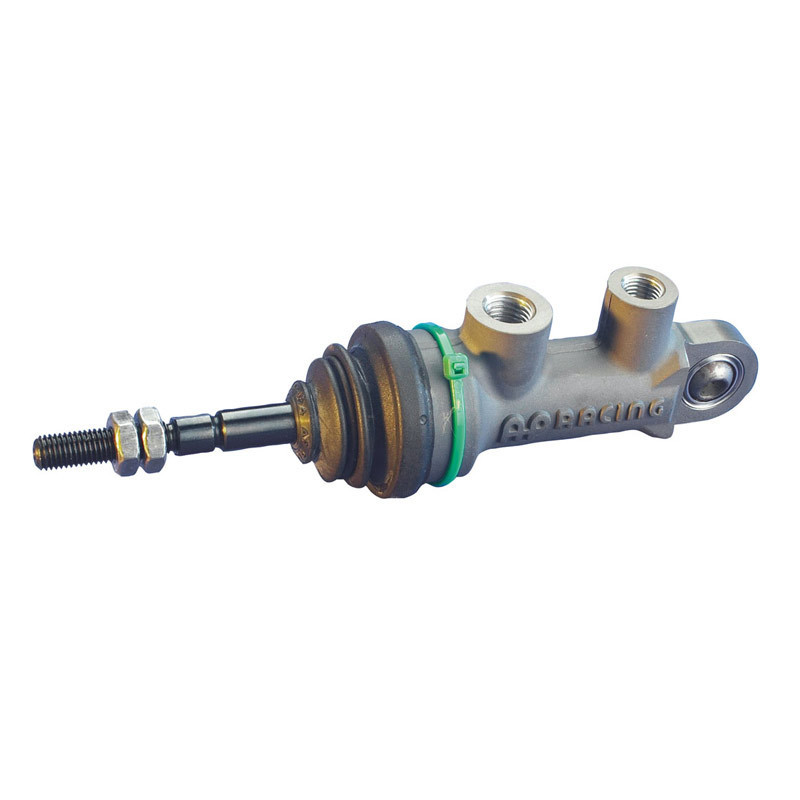

La photo illustre la gamme AP Racing CP7855 et n’est pas contractuelle concernant la couleur du collier d’identification. Pour choisir le modèle adapté à votre montage, référez-vous à la référence et aux caractéristiques techniques renseignées dans cette fiche.
Avant de commander, vérifiez notamment le diamètre du maître-cylindre, les filetages, le type de fixation. En cas de doute, nos techniciens peuvent vous aider à choisir la référence adaptée à votre installation. N’hésitez pas à les contacter.
Points forts
- Corps en aluminium anodisé dur.
- Piston et tige monobloc : conception à haut rendement.
- Course extra courte avant fermeture de l’alimentation : de 0,48 à 0,63 mm.
- Montage par palier sphérique.
- Soufflet de protection.
- Identification visuelle : collier VERT pour le diamètre de 19,1 mm.
