Indicateur de rapport engagé Cartek Club avec shift light à 8 LED

L’indicateur de rapport engagé Cartek Club avec shift light réunit deux informations dans un boîtier compact : le rapport de boîte sélectionné et l’approche du régime choisi pour passer au rapport supérieur. Il permet au pilote de consulter ces indications depuis le tableau de bord lors d’une utilisation en rallye ou sur circuit.

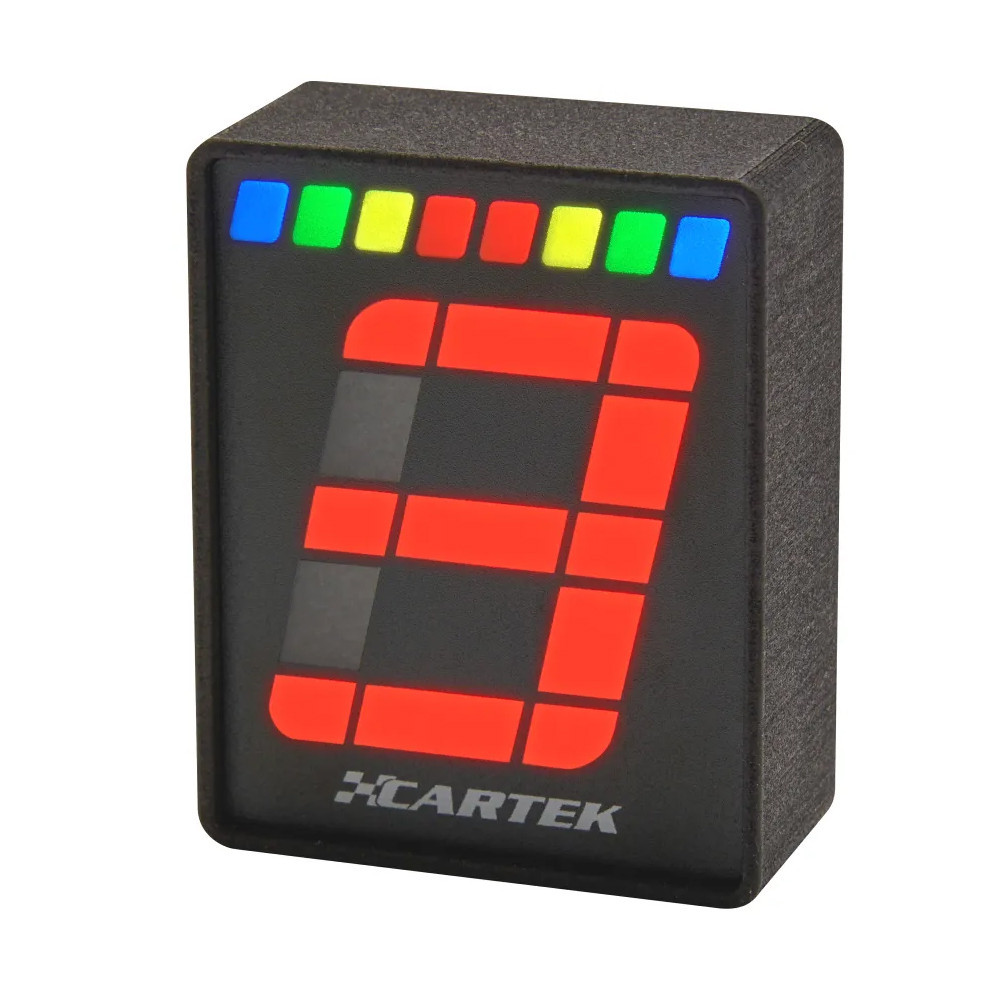

Le rapport engagé apparaît sur un afficheur numérique à 7 segments, avec sept couleurs au choix. Dans la partie supérieure, les 8 LED multicolores du shift light s’allument progressivement selon les seuils de régime configurés. Six séquences lumineuses et des réglages de luminosité jour/nuit permettent de personnaliser l’affichage.

Caractéristiques techniques

• Marque : Cartek
• Modèle : Gear Indicator Club
• Référence fabricant : CK-LG-CL
• Fonctions : affichage du rapport engagé et shift light séquentiel

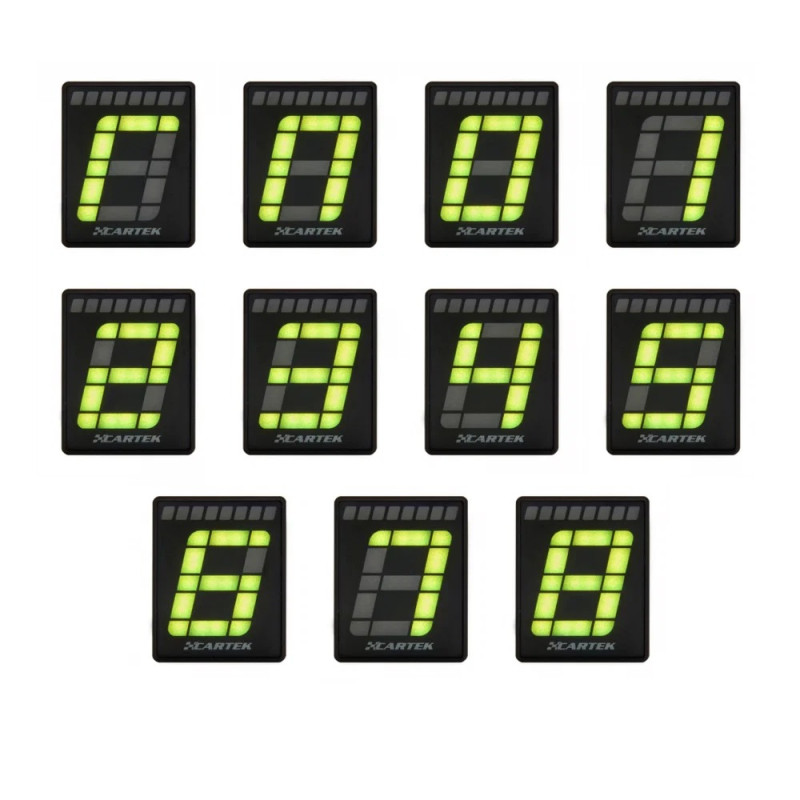

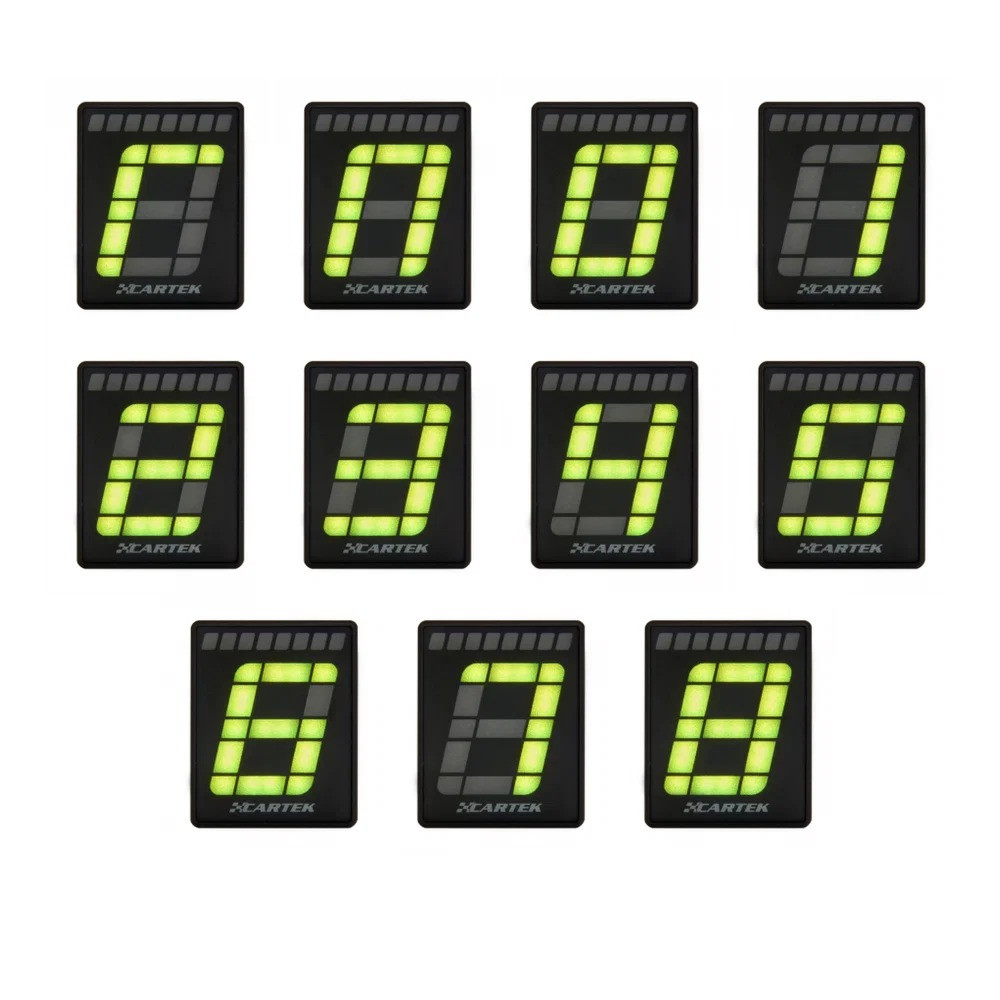

• Afficheur de rapport : numérique à 7 segments

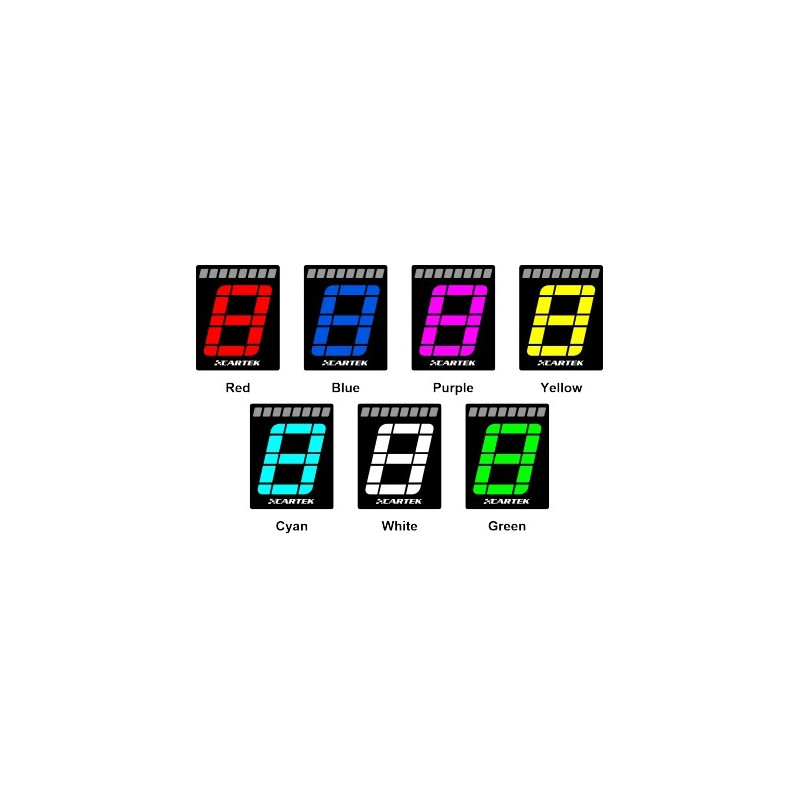

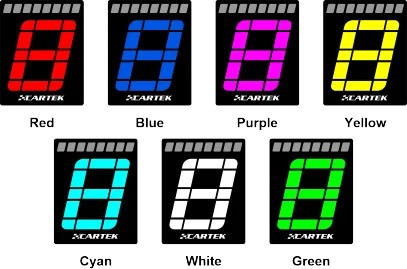

• Couleurs de l’afficheur : 7 au choix
• Nombre de rapports avant configurables : de 2 à 8
• Affichage du point mort et de la marche arrière : N et R, selon la méthode de détection et les signaux disponibles

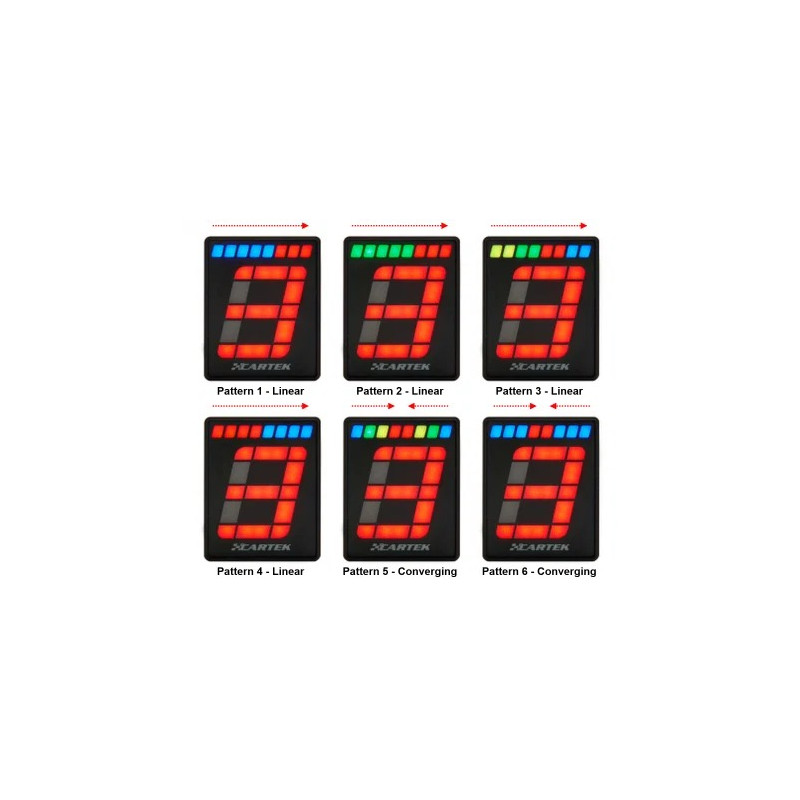

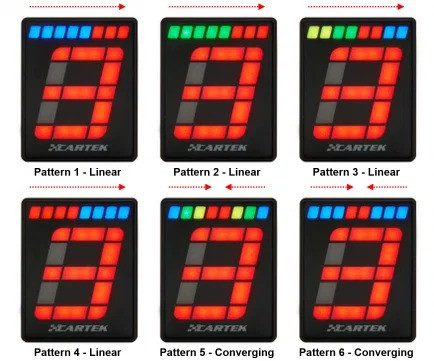

• Shift light : 8 LED multicolores, 6 séquences au choix
• Réglages : seuils de régime inférieur et supérieur, couleurs et luminosité jour/nuit
• Détection du rapport : calcul à partir du régime moteur et de la vitesse du véhicule, ou signal analogique de position de boîte
• Tension de fonctionnement : 7 à 18 V

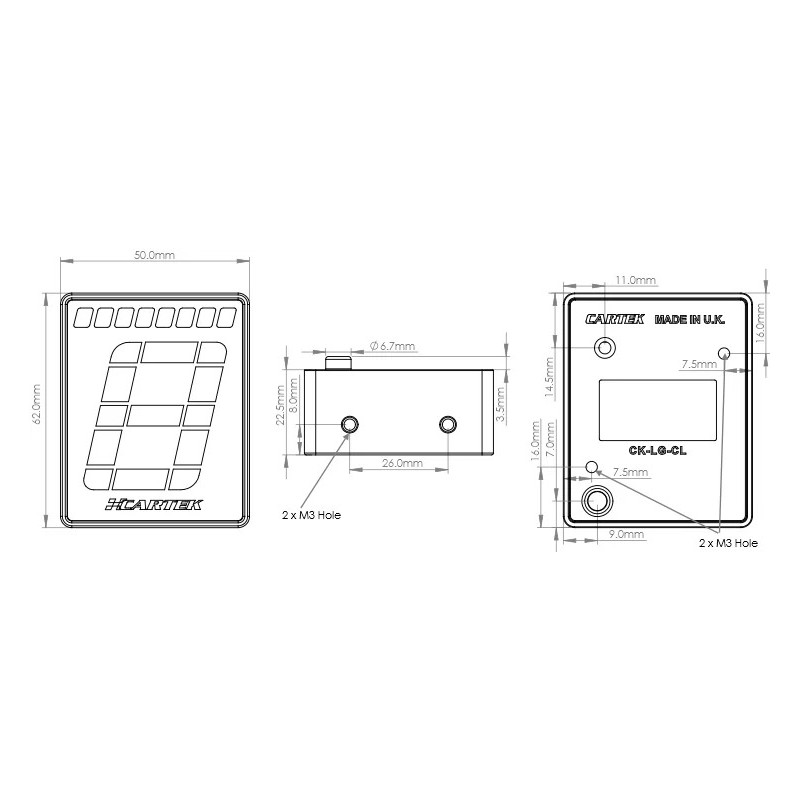

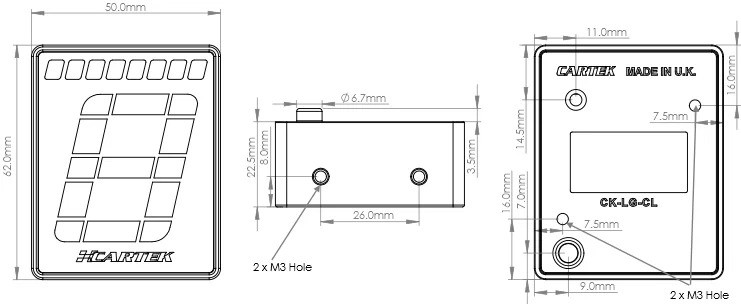

• Dimensions : hauteur 62 mm, largeur environ 50 mm, profondeur 22,5 mm
• Longueur du câble : 70 cm
• Boîtier : nylon PA 2200, électronique encapsulée
• Indice de protection : IP64
• Température de fonctionnement : -10 °C à +85 °C
• Température de stockage : -40 °C à +125 °C

Détection du rapport engagé

La version Club propose deux méthodes de fonctionnement :

• Calcul du rapport régime/vitesse : l’appareil compare le régime moteur à la vitesse du véhicule après une phase d’apprentissage des rapports.
• Lecture d’un capteur de position : sur une boîte séquentielle équipée d’un capteur compatible, l’entrée analogique permet d’identifier le rapport à partir de la tension mesurée.

Le dispositif peut être utilisé avec des boîtes manuelles en H, séquentielles, DSG ou automatiques, sous réserve de disposer des signaux nécessaires et d’effectuer la configuration adaptée.

Réglages du shift light

Les seuils de début et de fin de séquence sont configurables avec ou sans moteur en fonctionnement. Le bouton arrière permet de saisir les valeurs de régime et de sélectionner l’animation lumineuse.

Un réglage de filtrage du signal de régime est disponible pour les applications historiques. La luminosité de l’afficheur de rapport et celle du shift light peuvent être ajustées séparément pour le jour et la nuit.

Installation et compatibilité

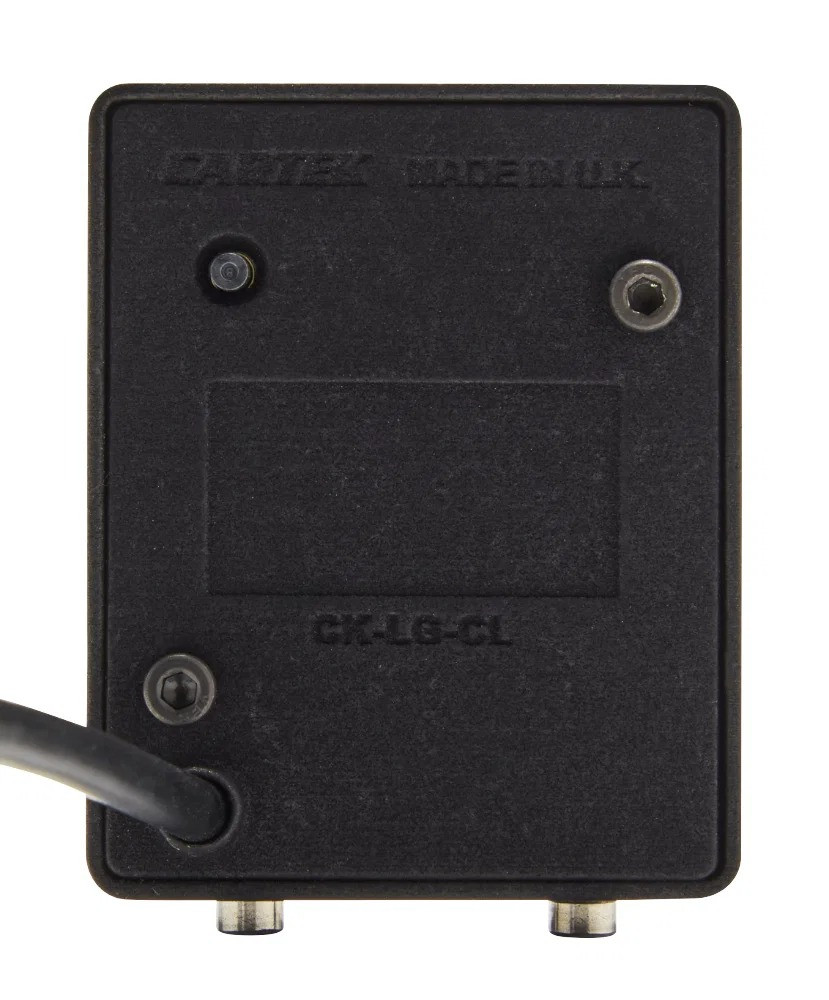

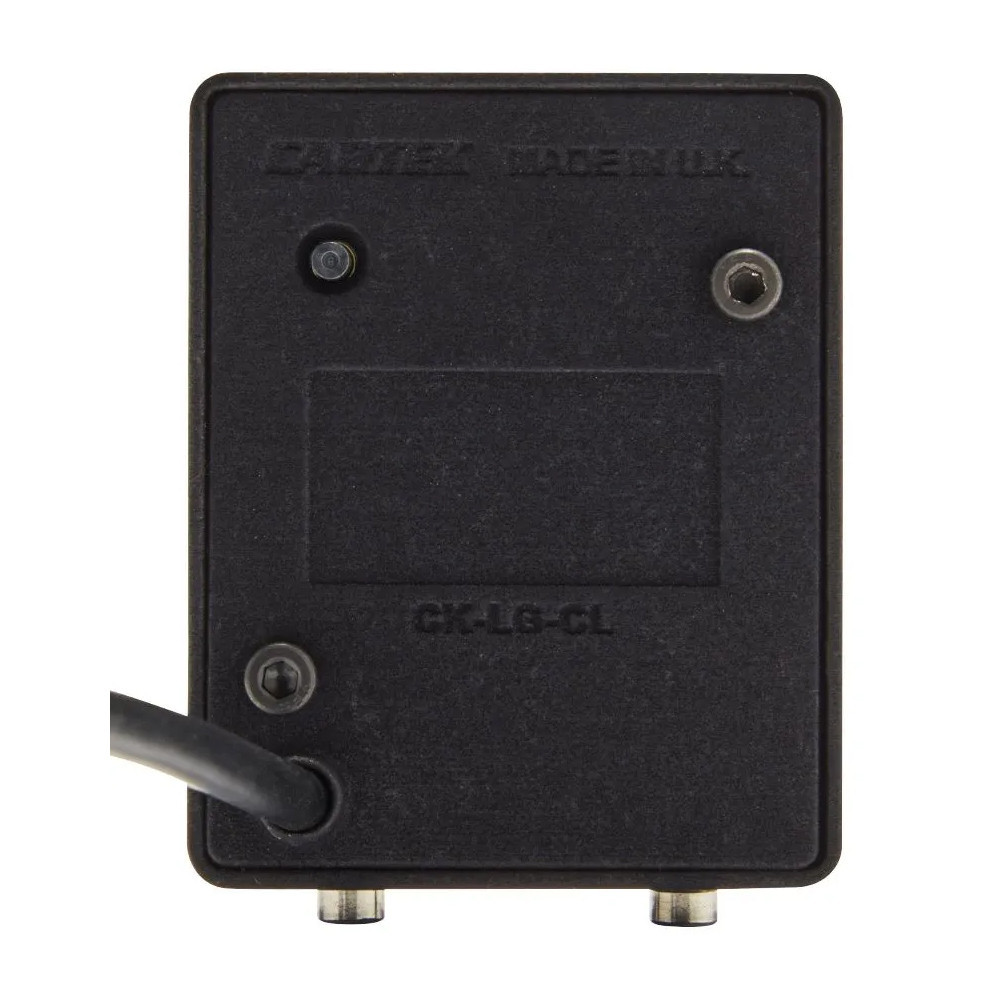

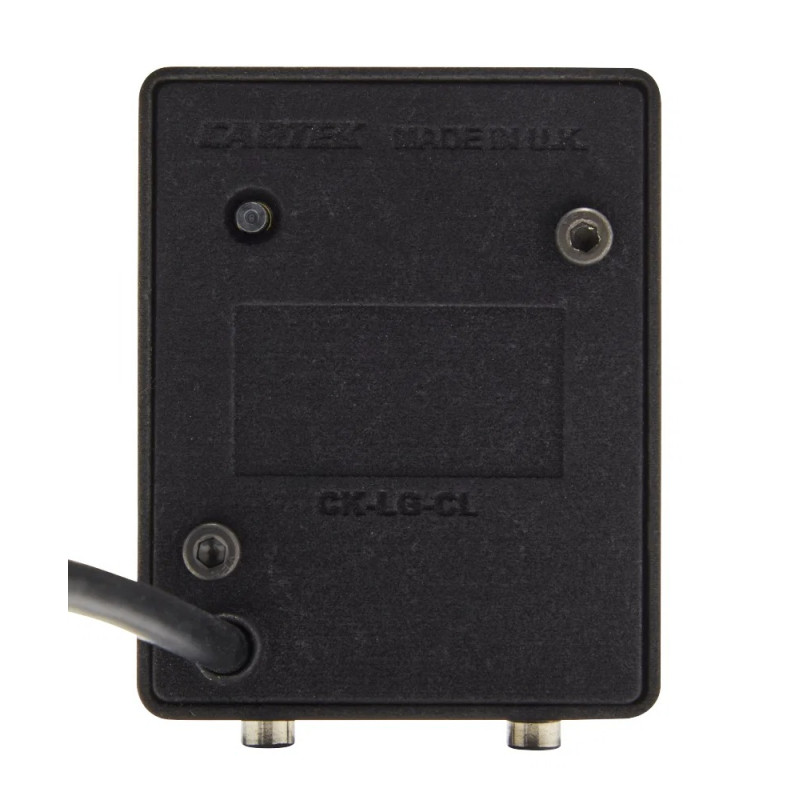

Fixez l’indicateur dans le champ de vision du pilote à l’aide de deux vis M3 par le dessous ou par l’arrière. Pour une fixation par le dessous, la profondeur maximale de vissage est de 8 mm.

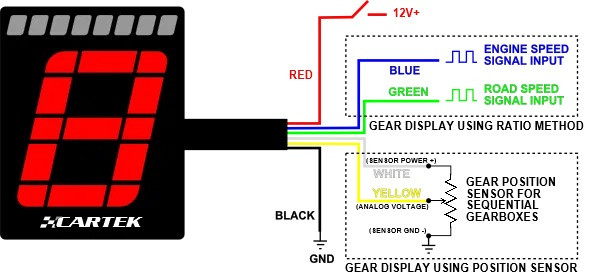

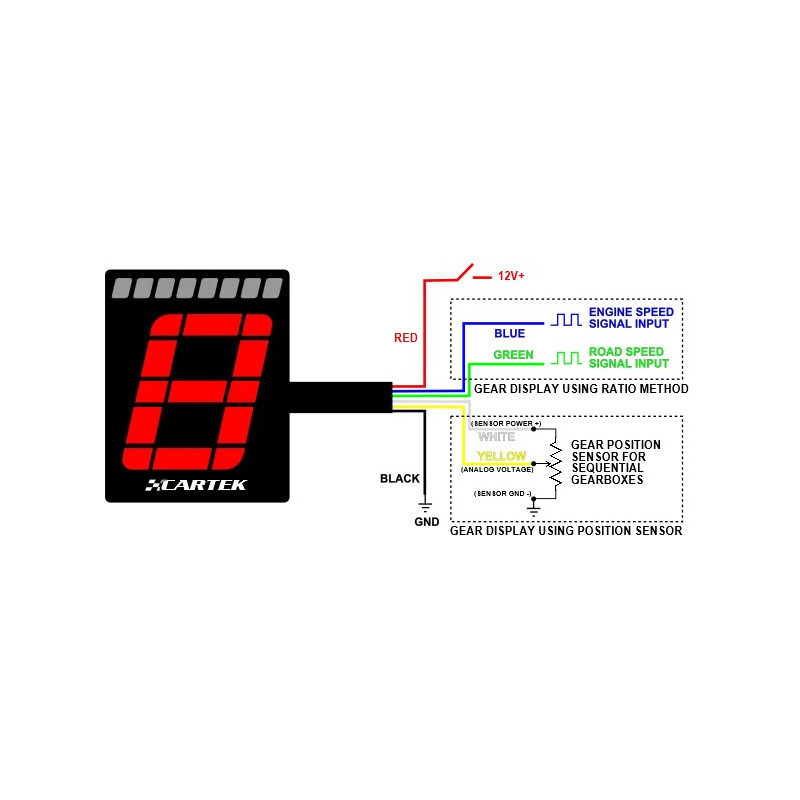

Raccordez l’alimentation, la masse et les signaux nécessaires à la méthode de détection choisie, conformément à la notice Cartek. Effectuez ensuite l’apprentissage des rapports ou des positions du capteur.

Ce modèle n’est pas adapté aux moteurs équipés d’anciens systèmes d’allumage CDI, à décharge capacitive.

Points forts

• Rapport engagé et indication de changement de rapport réunis dans un boîtier.
• Deux méthodes de détection pour différentes configurations de boîte.
• Affichage personnalisable : 7 couleurs et 6 séquences de shift light.
• Luminosité réglable pour le jour et la nuit.
• Boîtier compact avec protection IP64.
