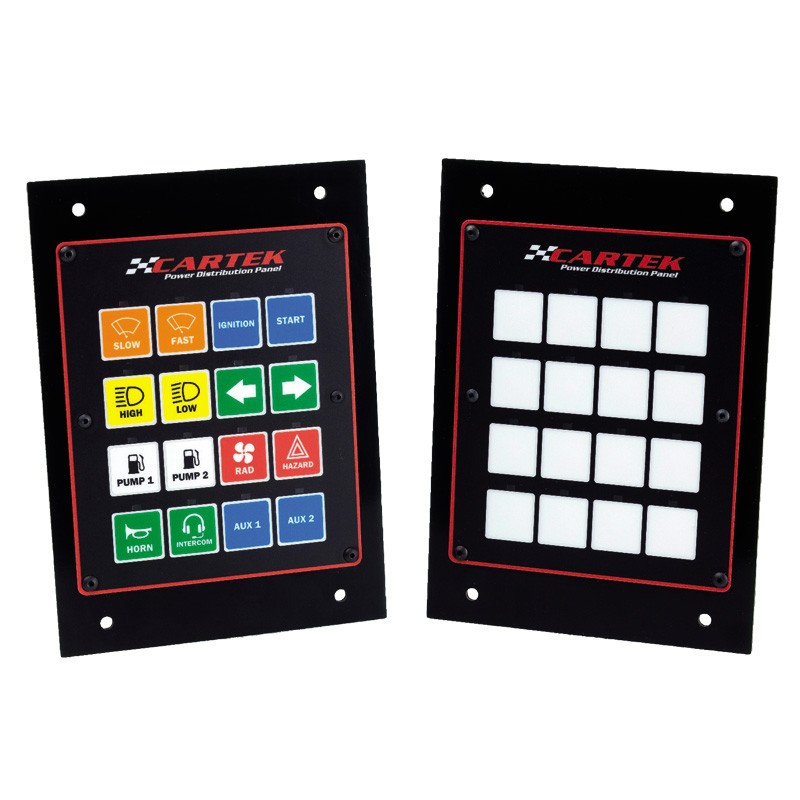

Elektrisch distributiepaneel CARTEK

Het Cartek elektrische distributiepaneel is een volledig geïntegreerde, volledig elektronische oplossing voor elektrische distributie in racewagens. Dit apparaat is ontworpen om 16 zekeringen, relais en schakelaars te vervangen, evenals verschillende selecteerbare bedieningsfuncties, en vereenvoudigt het aansluiten aanzienlijk.

Hoe werkt het?

Het elektrische distributiepaneel krijgt 12V-stroom rechtstreeks van de accu en herverdeelt deze stroom naar alle elektrische systemen van de auto. De 16 uitgangen van het paneel worden bediend met drukknoppen aan de voorkant van het paneel. Ze kunnen ook worden bediend door externe schakelaars en inkomende signalen. Deze uitgangen zijn volledig beveiligd met 7 selecteerbare stroominstellingen, zodat er geen zekeringen of stroomonderbrekers nodig zijn. De functie van elk kanaal is ook selecteerbaar uit 8 opties.

Kenmerken:

- 16 door de gebruiker te configureren kanalen (geen computer nodig)
- selecteerbare stroominstellingen: 0; 5; 10 of 15A. Combinatie van twee kanalen voor 20, 25 of 30 A
- selecteerbare functies zoals:
=> kortstondige actie (bijv. choke, ruitensproeierpomp)
=> vergrendeling (met geheugen)
=> vergrendeling (zonder geheugen)
=> vergrendeling met timer (bijv. schermverwarming)
=> knipperen (bijv. richtingaanwijzers)
=> schakelen (bijv. dimlicht/grootlicht): dimlicht/grootlicht)
=> kortstondige actie bij 0V (gebruikt als gewone schakelaar voor ECU-kaarten voor motor, ...)
- overstroom- en kortsluitbeveiliging (geen zekeringen of relais nodig)
- 2 ingangen voor de XR-accuscheider waardoor de XR-accuscheider het distributiepaneel kan uitschakelen
- standaard geleverd met een ruitenwisserbedieningsmodule
- 16 ingangen voor momentschakelaars waardoor alle kanalen kunnen worden bediend door externe schakelaars of het draadloze Cartek-besturingssysteem
- 16 ingangen voor de ECU van de motor, hierdoor kan de ECU kanalen zoals ruitensproeierpompen en ventilatoren aansturen
- 4 ingangen speciaal voor functies: lichten knipperen, ruitenwissers wassen, stand ruitenwissers, enz

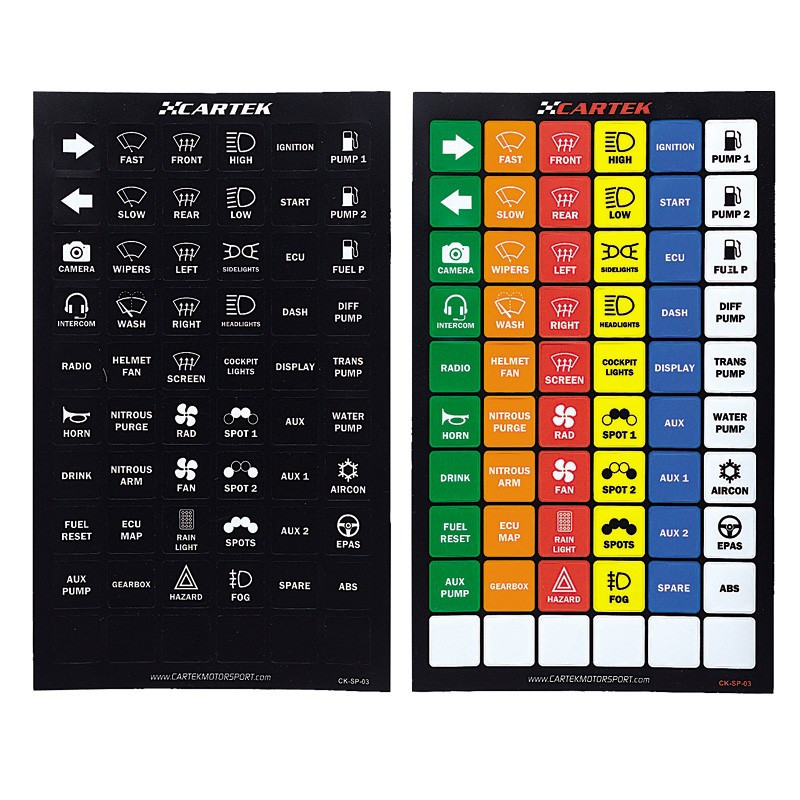

Het Cartek distributiepaneel wordt geleverd met twee sets labels met achtergrondverlichting: een meerkleurenset en een zwart-witset.

Let op : de CK-PDP-CC of CK-PDP-LF connector moet worden aangeschaft om het dispenserpaneel goed te laten werken.

Voor meer informatie: Video distributiepaneel installatiehandleiding
