Cartek PDP-08 elektrische verdeelkast met 8 kanalen

De Cartek PDP-08-stroomverdeelkast met 8 kanalen centraliseert de stroomvoorziening en de besturing van de elektrische apparatuur van een raceauto. Deze kast combineert in één behuizing een stroomverdeelmodule en een bedieningspaneel, waardoor de kabelboom wordt vereenvoudigd en de zekeringen, relais en schakelaars van de circuits die hij aanstuurt, worden vervangen.

Elk kanaal beschikt over een elektronische beveiliging tegen overstroom en kortsluiting. De functie en de stroomdrempel kunnen rechtstreeks via de knoppen op het paneel worden ingesteld, zonder computer. De apparatuur kan vervolgens worden bediend via het frontpaneel, externe schakelaars of de ingangen van de motorcomputer.

Technische specificaties

• Merk: Cartek.
• Model: PDP-08.
• Fabrikantreferentie: CK-PDP-08.
• Vermogensuitgangen: 8 configureerbare kanalen.
• Totaal beschikbare continue stroom: 80 A.
• Stroomdrempels per kanaal: 5, 10 of 15 A.
• Koppeling van twee kanalen: instellingen van 20, 25 of 30 A.
• Ingangen voor de motorregeleenheid: 8.
• Besturingsingangen/-uitgangen: 8.
• Ingang speciaal voor de elektronische stroomonderbreker Cartek XR: 1.
• Regeling van de ruitenwissers: speciale functie met ingang voor de ruststand.
• Achtergrondverlichting: twee helderheidsniveaus.
• Afmetingen van het frontpaneel: 145 × 140 mm.
• Gewicht: 450 g.
• Bedrijfstemperatuur: −10 tot +85 °C.
• Hoofdvoeding: accuplusspool via M6-bout.
• Compatibele kabelboomconnector: AMPSEAL zwart 776164-1, niet meegeleverd.
• Bescherming tegen vuil: afdichtingen aan de voor- en achterzijde.

Configureerbare functies

• Momentbediening: voor een ruitensproeierpomp of de aansturing van een startmagneetventiel.
• Aan/uit met geheugen: behoud van de kanaalstatus na een stroomonderbreking.
• Aan/uit zonder geheugen: wordt na een stroomonderbreking weer uitgeschakeld.
• Aansturing met vertraging: met name geschikt voor een verwarmde voorruit.
• Knipperen: voor de aansturing van richtingaanwijzers.
• Afwisselende schakeling: voor het schakelen tussen dimlicht en grootlicht.
• Momentane aardingsschakeling: voor een ingang vande regeleenheid, zoals de selectie van een rijprogramma.

Bediening en diagnose

Met de statuslampjes kan elk kanaal worden gecontroleerd: lampje uit bij een gedeactiveerde uitgang, aan bij een actieve uitgang en knipperend wanneer een overstroom of kortsluiting wordt gedetecteerd.

Via de externe ingangen kunnen externe bedieningselementen worden behouden en kan de motorregeleenheid bepaalde apparatuur aansturen, zoals een brandstofpomp.

Inhoud en aansluiting

• Een Cartek PDP-08-schakelkast.

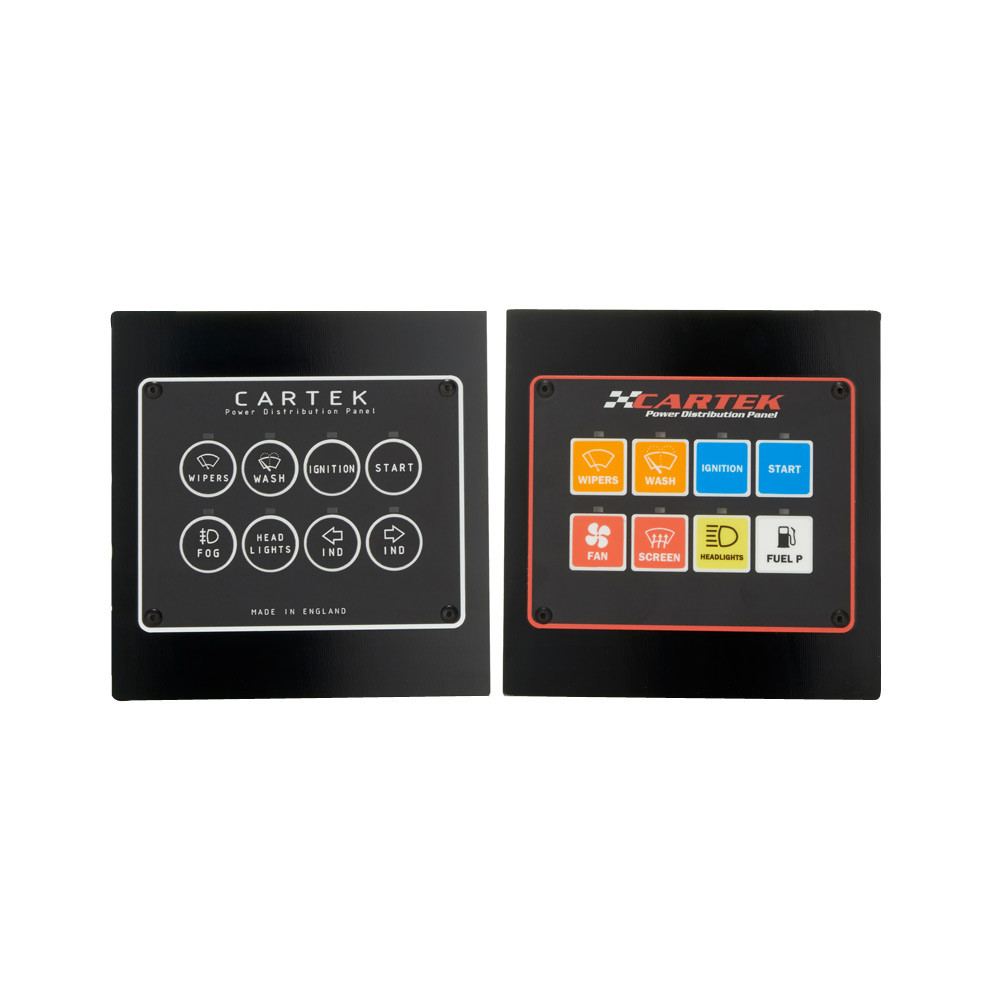

• Twee sets labels: een in kleur en een in zwart-wit.

De kabelboomconnector en de contacten zijn niet inbegrepen. Voor de aansluiting is een apart verkrijgbare set nodig: CK-PDP-CA met connector en voorgekruiste draden, of CK-PDP-LD met connector en krimpcontacten.

Dimensioneer de bedrading op basis van de te voeden apparatuur en houd rekening met de totale limiet van 80 A continu. Voor instellingen van 20 tot 30 A moeten twee kanalen worden gecombineerd volgens de instructies van Cartek.
