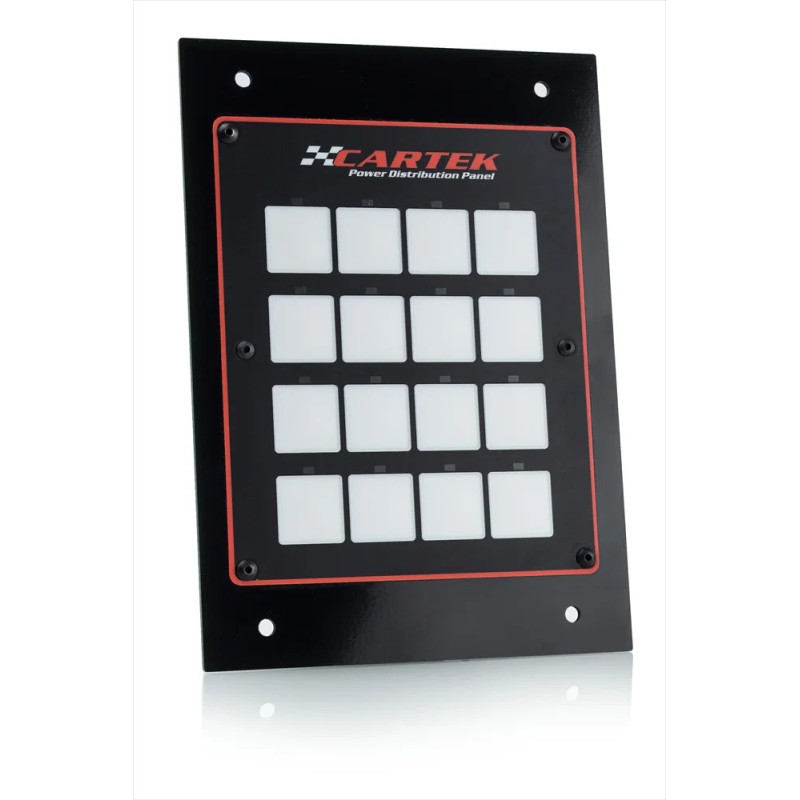

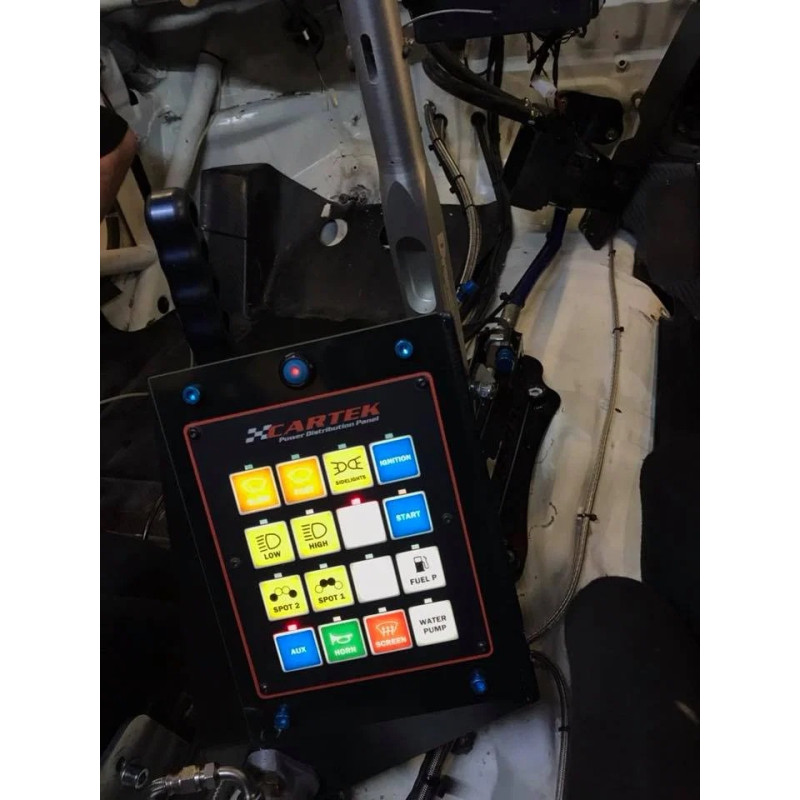

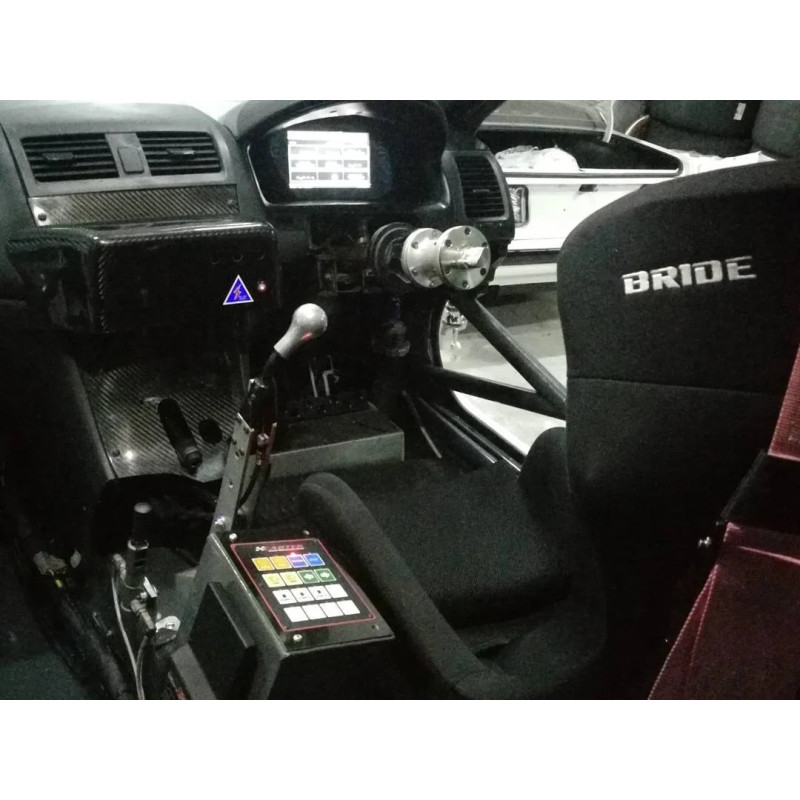

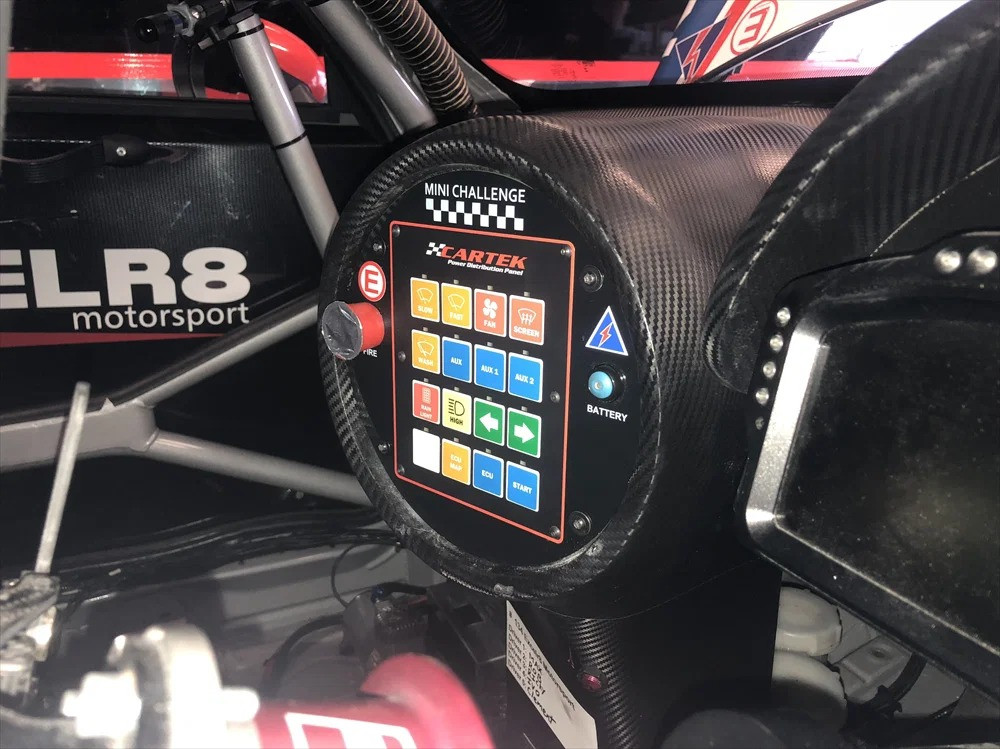

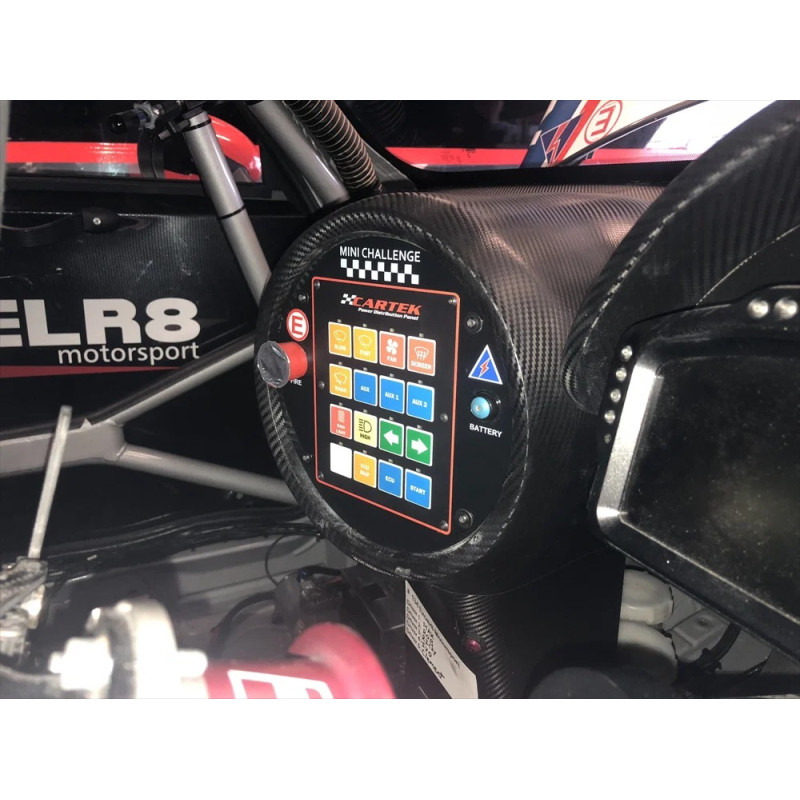

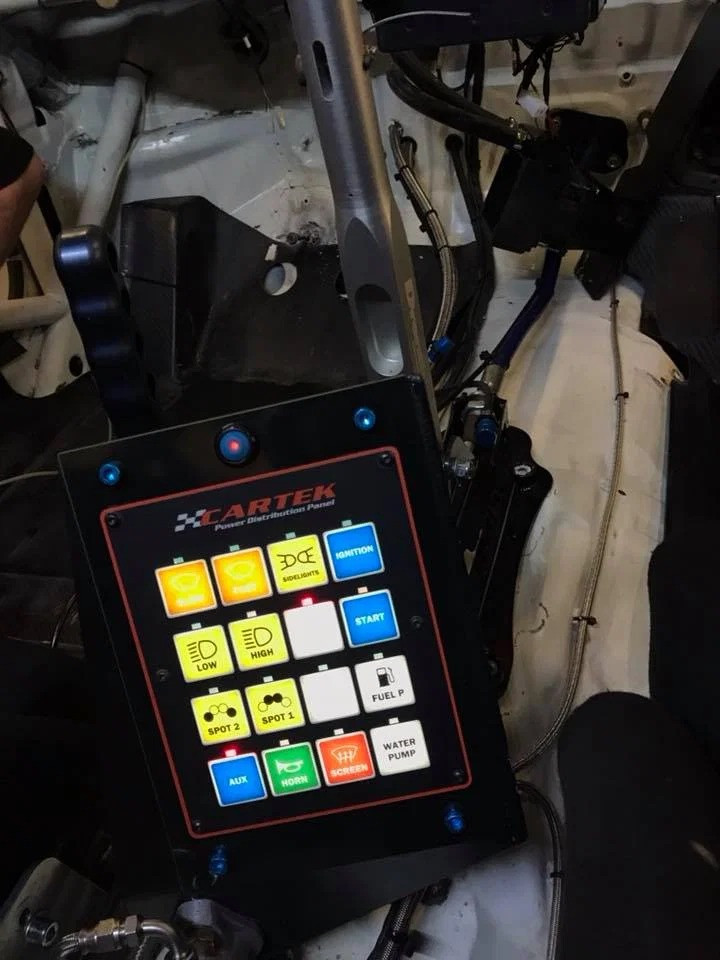

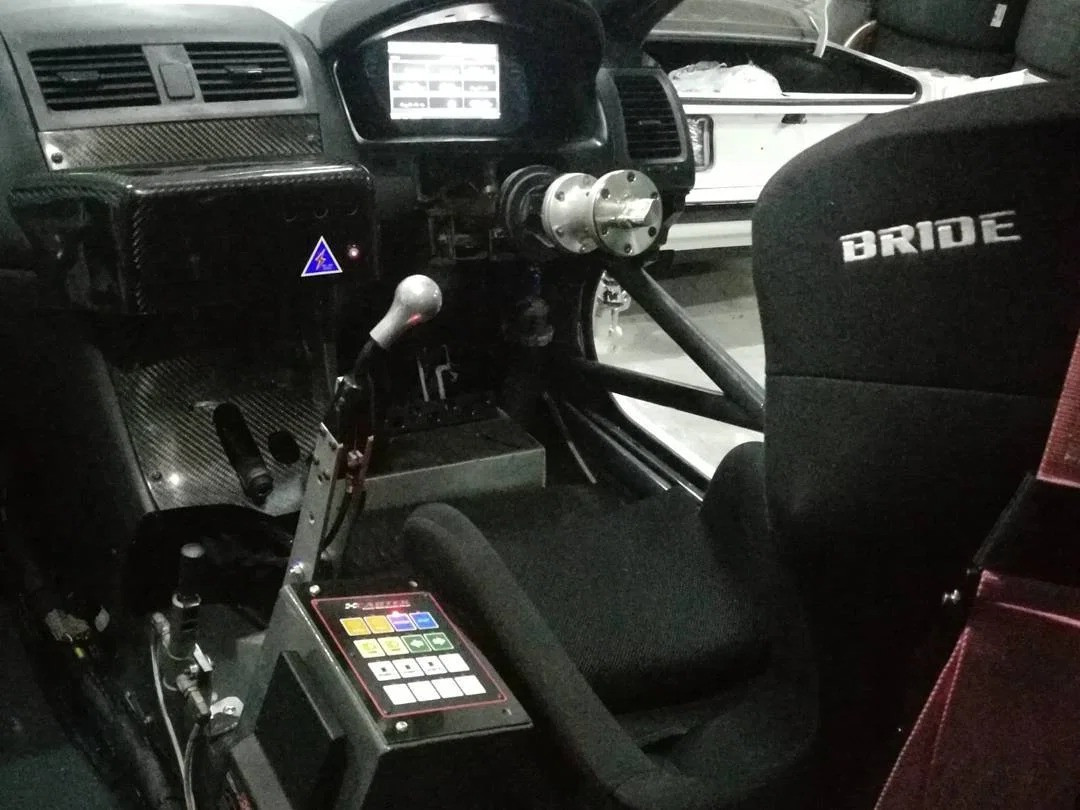

Cartek PDP-16 elektriciteitsverdeelkast met 16 kanalen

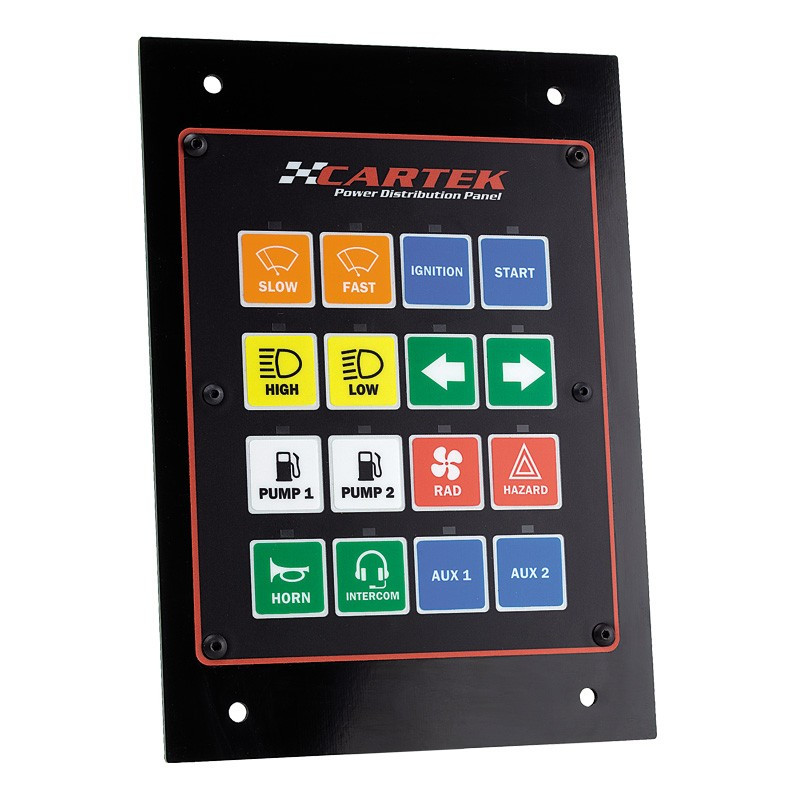

Het Cartek PDP-16-schakelpaneel met 16 kanalen centraliseert de stroomvoorziening en de aansturing van de elektrische apparatuur van een raceauto. Het vervangt de zekeringen, relais en schakelaars van de circuits die het aanstuurt, om de kabelboom en de installatie ervan te vereenvoudigen.

Het paneel wordt gevoed door de accu van het voertuig en verdeelt de stroom naar de aangesloten apparatuur: motorregeleenheid, pompen, ventilatoren, verlichting of ruitenwissers. Elk kanaal wordt bediend via de ingebouwde drukknoppen of via compatibele externe bedieningselementen. De configuratie gebeurt rechtstreeks op het paneel, zonder computer.

Technische specificaties

• Merk: Cartek
• Model: PDP-16
• Fabrikantnummer: CK-PDP-16
• Aantal vermogensuitgangen: 16
• Nominale voedingsspanning: 12 V
• Opgegeven werkingsbereik: 6 tot 12 V
• Opgegeven maximale totale stroom: 160 A continu
• Instellingen van de vermogenskanalen: 0, 5, 10 of 15 A
• Stromen die worden verkregen door twee kanalen van dezelfde module te combineren: 20, 25 of 30 A
• Kanalen A1/A2: 0 of 7,5 A, met speciale functies voor ruitenwissers
• Aansturingingangen voor de regeleenheid: 16
• Besturingsingangen/-uitgangen via schakelaars: 16
• Stop-signaalingangen voor Cartek XR-stroomonderbreker: 2

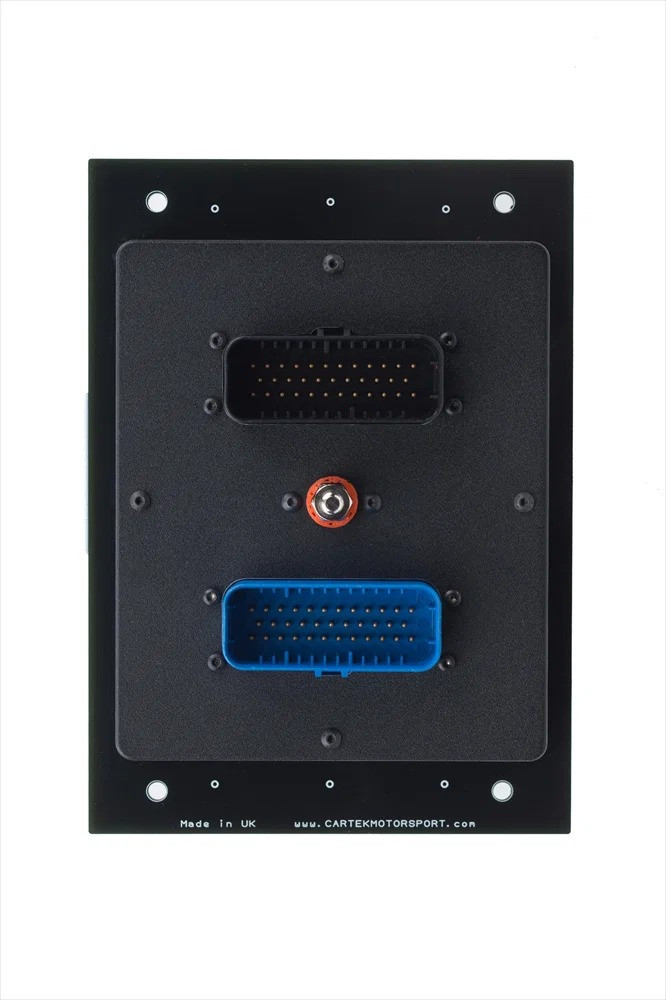

• Aansluiting van de positieve voedingsspanning: M6-schroefklem
• Afmetingen van het frontpaneel: 195 × 140 mm
• Bedrijfstemperatuur: -10 °C tot +85 °C

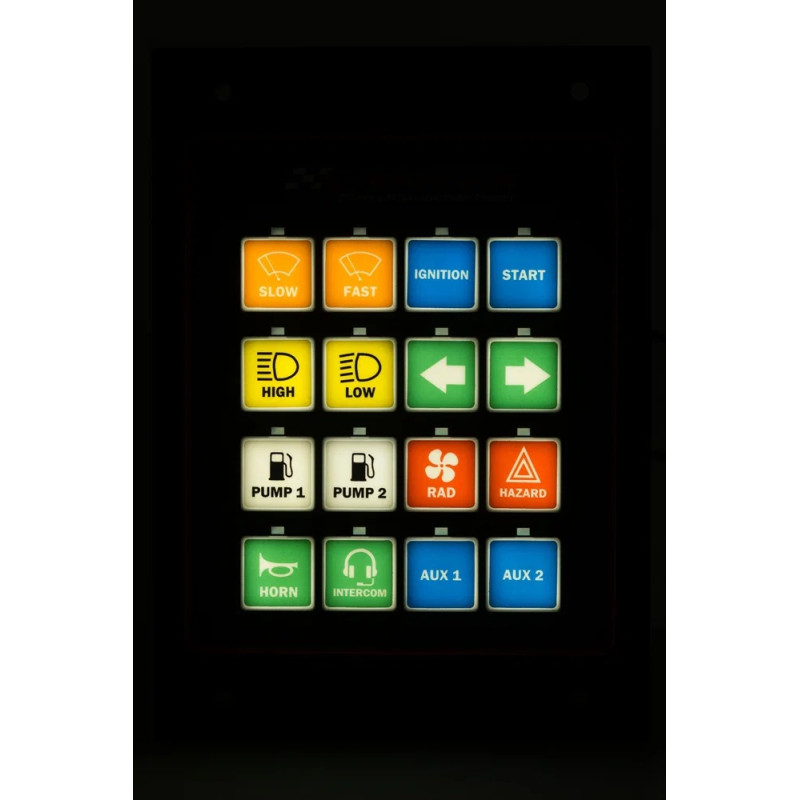

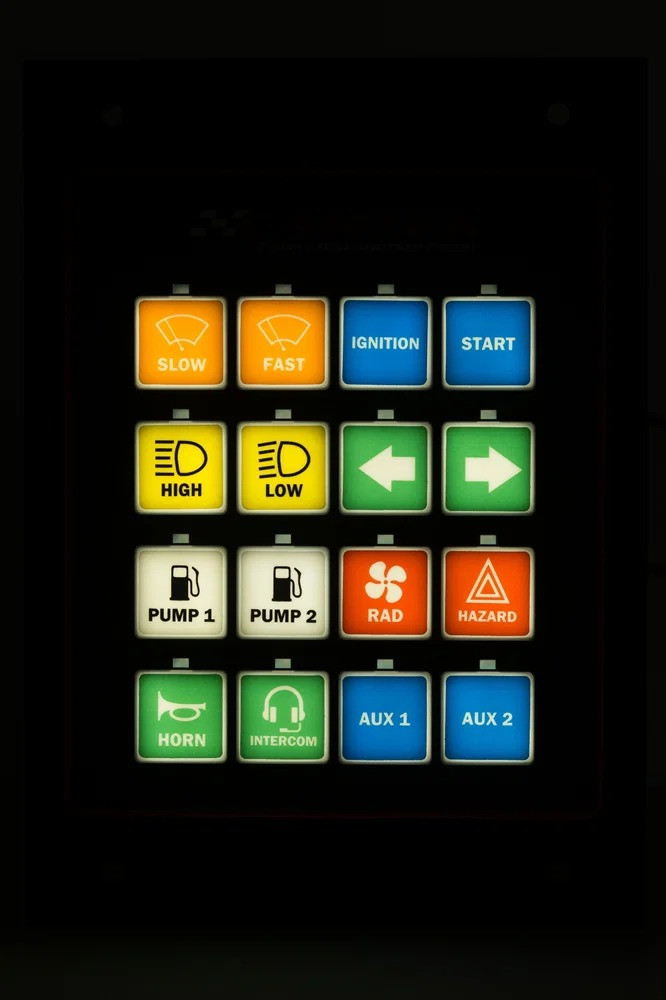

• Achtergrondverlichting: twee helderheidsniveaus

Configureerbare functies

• Aan/uit met geheugen: herstel van de kanaalstatus na een stroomonderbreking.
• Aan/uit zonder geheugen: het kanaal wordt uitgeschakeld zodra de stroomtoevoer wordt hersteld.
• Momentbediening: uitgang actief zolang de knop wordt ingedrukt, bijvoorbeeld voor het aansturen van de startmagneetklep.
• Vertraging van 30 seconden.
• Vertraging van 5 minuten.
• Vertraging van 10 minuten.
• Knipperen: bediening van de richtingaanwijzers en bijbehorende functies.
• Afwisselende schakeling: keuze tussen twee uitgangen, met name voor dimlicht/grootlicht of de snelheden van de ruitenwissers.

Een momentcontact van 0 V maakt het ook mogelijk om een knop te gebruiken voor bepaalde externe functies, zoals het selecteren van een rijprogramma van de motorregeleenheid.

Beveiligingen en bedrijfsindicatoren

De uitgangen zijn voorzien van een elektronische beveiliging tegen overstroom en kortsluiting. Wanneer een storing ervoor zorgt dat een kanaal wordt uitgeschakeld, knippert de bijbehorende LED-indicator om de diagnose te vergemakkelijken. Er is ook een beveiliging tegen oververhitting ingebouwd.

Elke knop heeft een statusindicator: uit wanneer het kanaal is uitgeschakeld, aan wanneer het actief is en knipperend in geval van een storing.

Installatie en benodigde accessoires

Monteer het paneel in een goed geventileerde ruimte, uit de buurt van warmtebronnen. Bepaal de kabeldoorsnede en de beveiligingsinstellingen op basis van het stroomverbruik van de aangesloten apparatuur, volgens de instructies van Cartek.

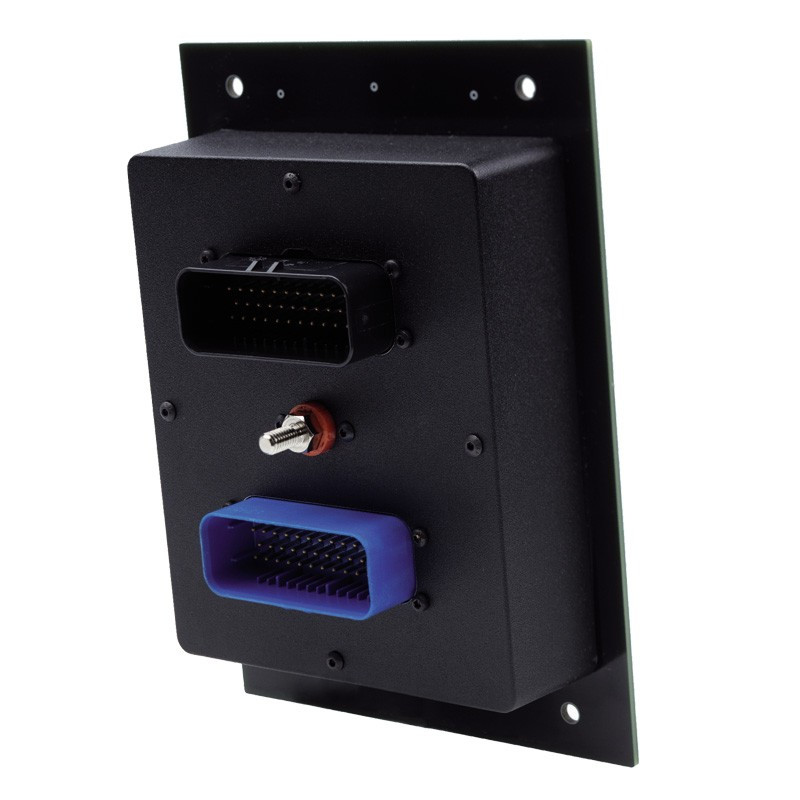

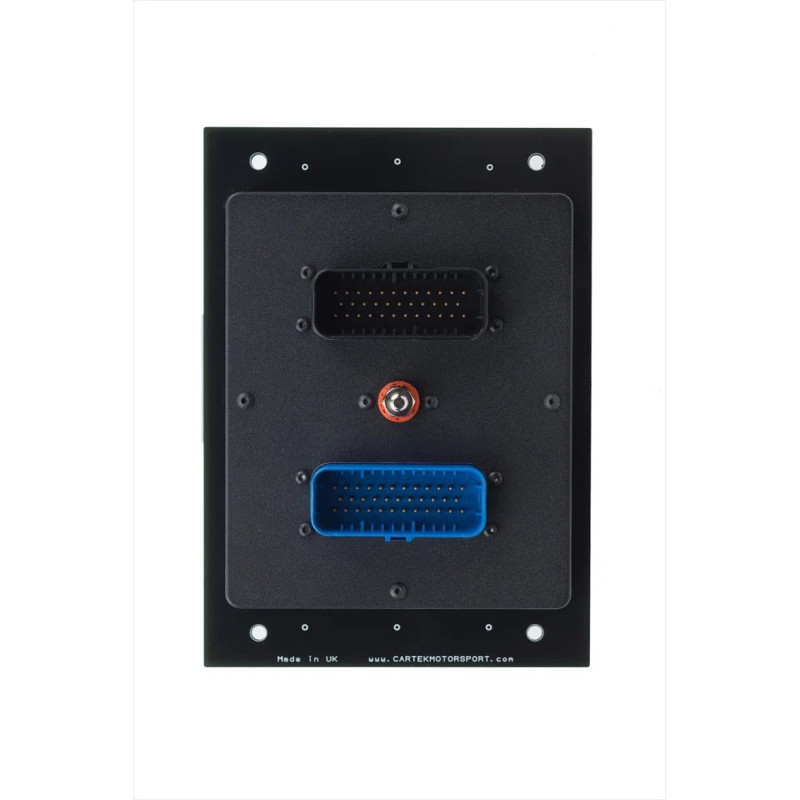

De aansluitconnectoren zijn niet meegeleverd. Gebruik voor het samenstellen van de kabelboom een van de apart verkrijgbare sets:

• CK-PDP-CC: twee connectoren met voorgekrimpte draden.
• CK-PDP-LF: twee connectoren met krimpcontacten; hiervoor zijn geschikte bedrading en gereedschap nodig.

Leveringsomvang

• Een Cartek PDP-16-verdeelkast.

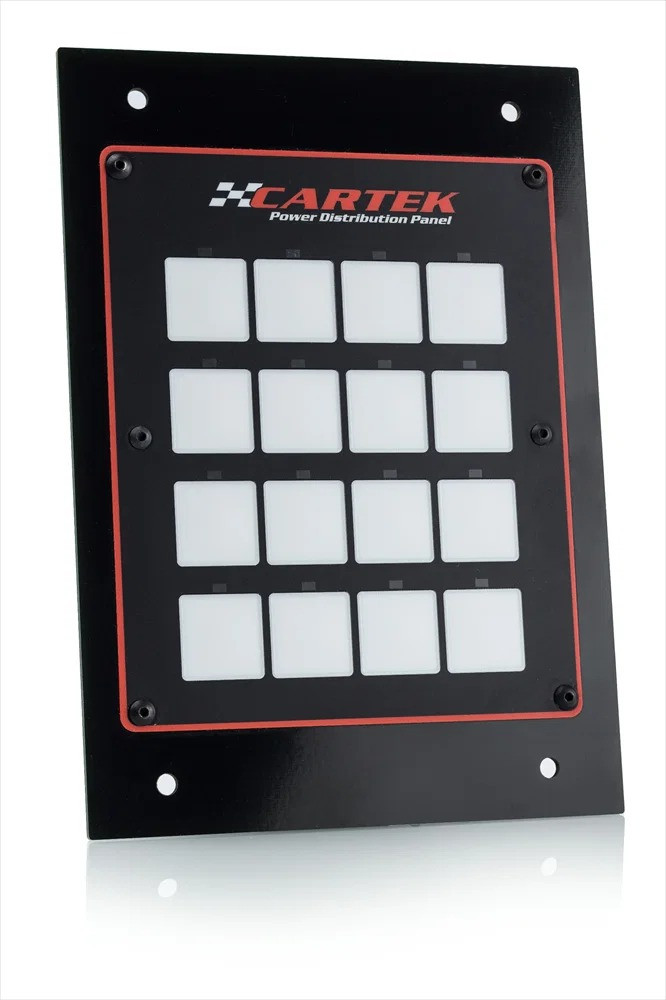

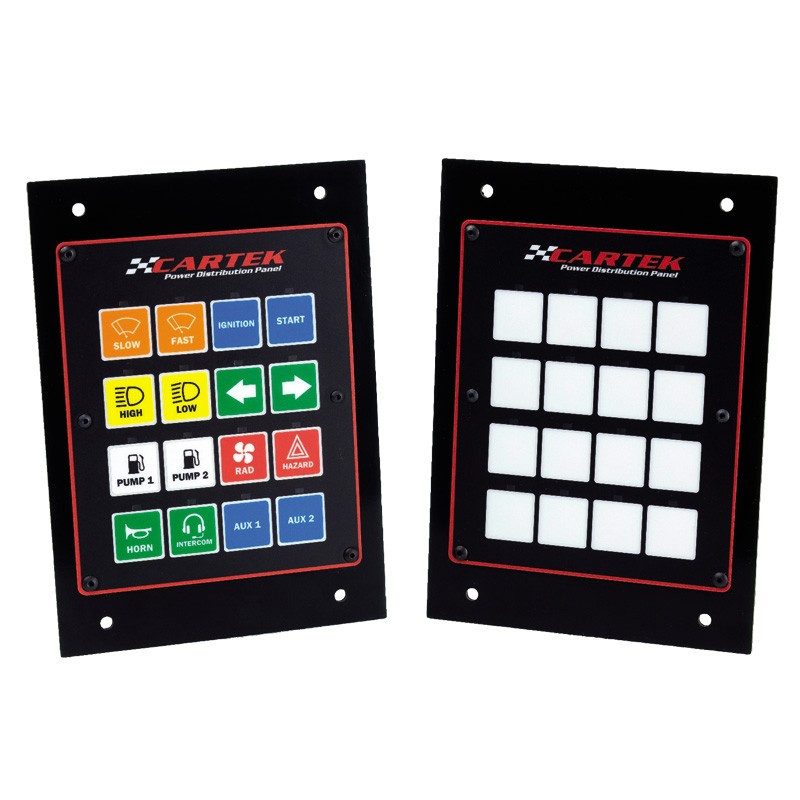

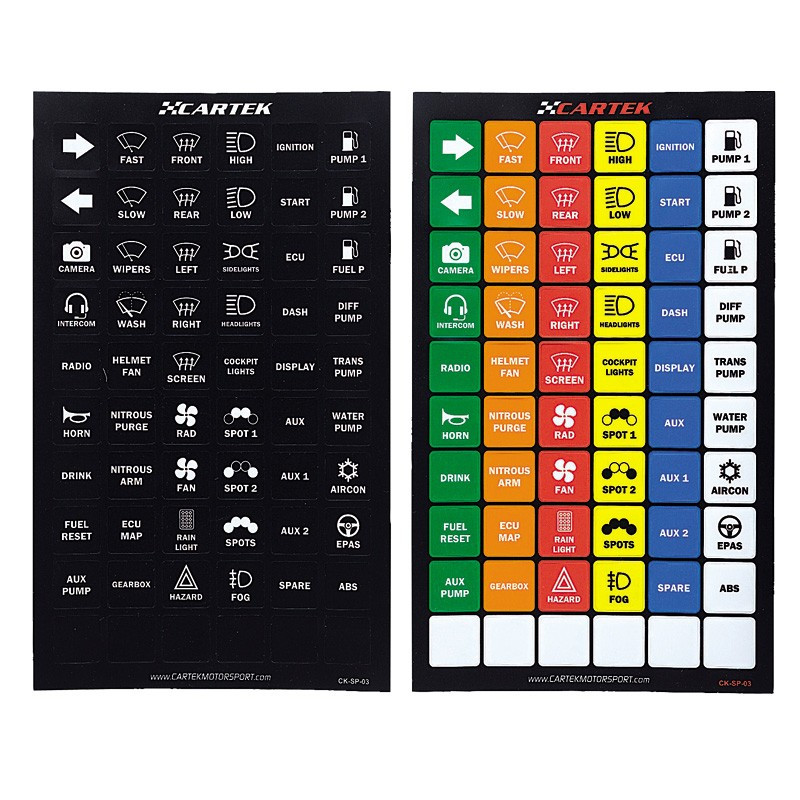

• Twee sets etiketten: veelkleurig en zwart-wit, geschikt voor achtergrondverlichting.

Sterke punten

• Stroomverdeling en besturing gecombineerd in één paneel.
• Configuratie zonder computer.
• Elektronische beveiliging en diagnose via LED's.
• Bediening via het frontpaneel, externe knoppen of de boordcomputer.
• Geïntegreerde regeling van de ruitenwissers met signaal voor de ruststand.
