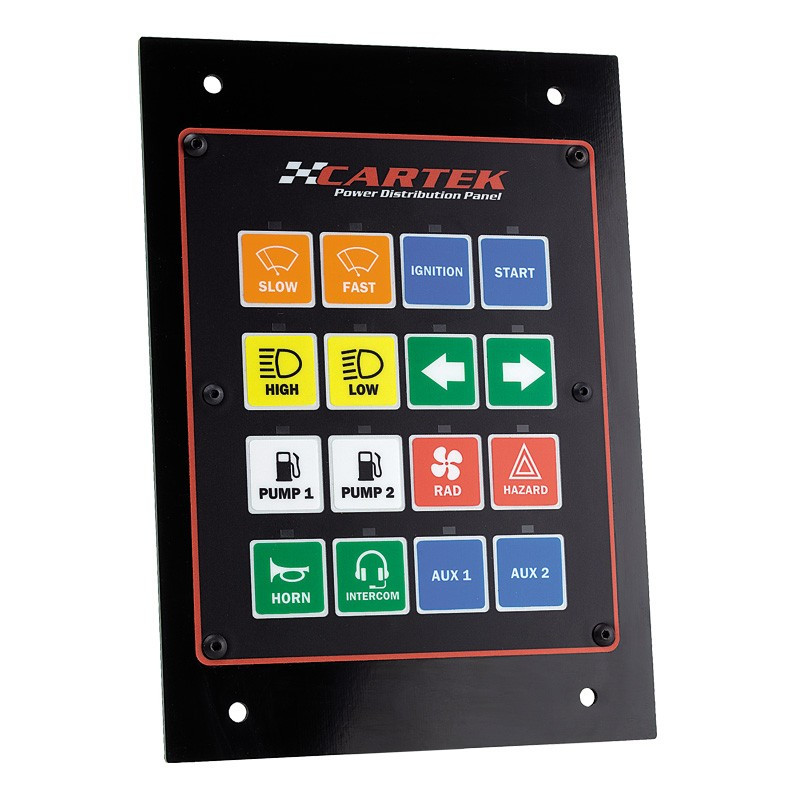

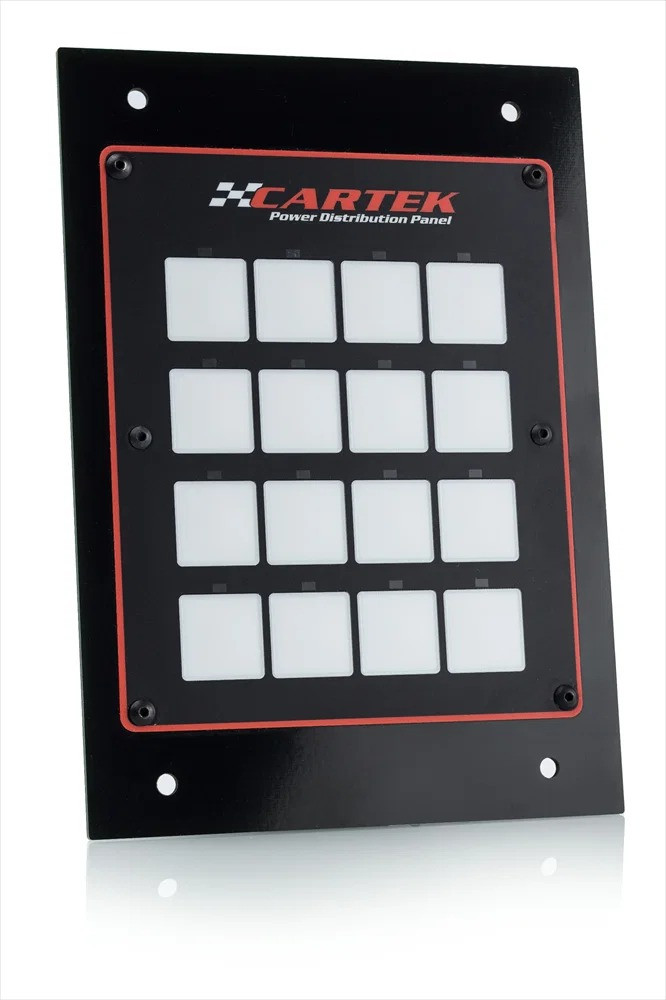

Panou de distribuție electrică Cartek PDP-16 cu 16 canale

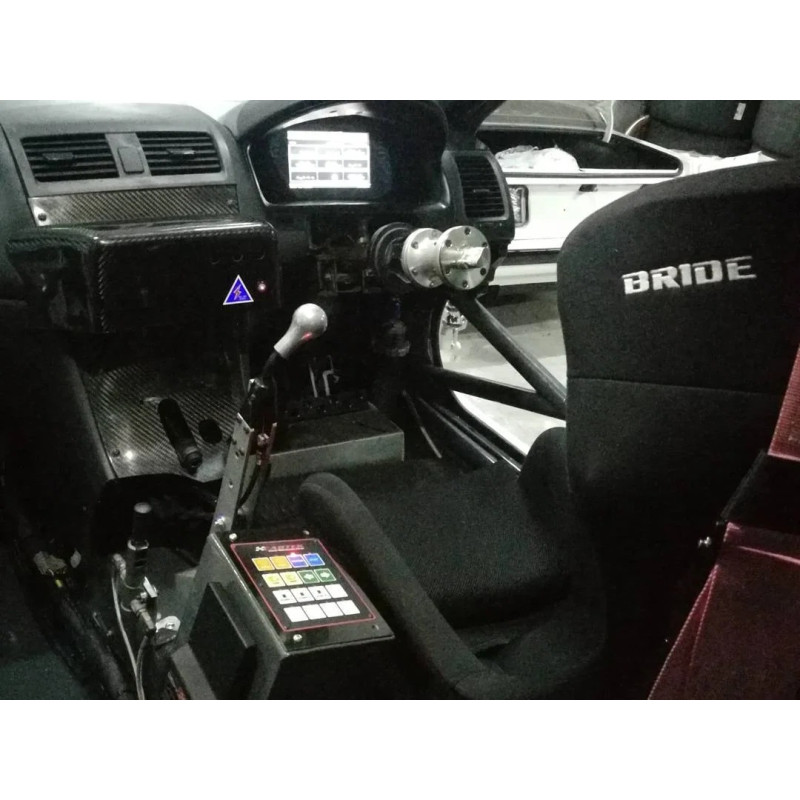

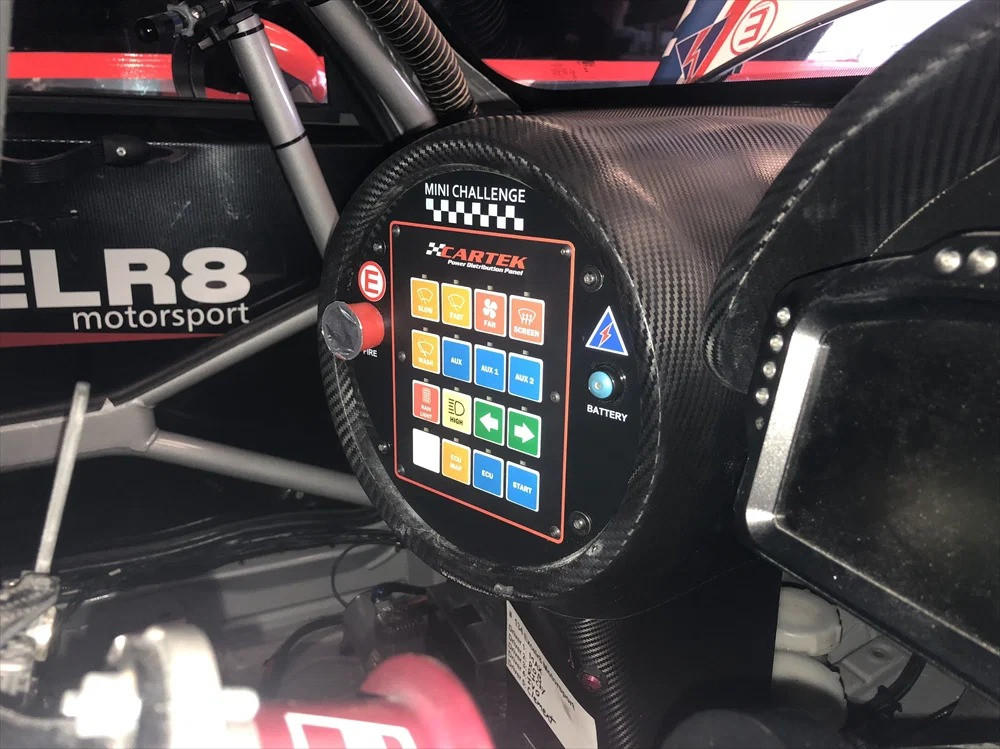

Panou de distribuție electrică Cartek PDP-16 cu 16 canale centralizează alimentarea și comanda echipamentelor electrice ale unei mașini de competiție. Acesta înlocuiește siguranțele, releuele și intrerupătoarele circuitelor pe care le gestionează, pentru a simplifica cablajul electric și instalarea acestuia.

Alimentat de bateria vehiculului, acesta distribuie curentul către echipamentele conectate: unitatea de control al motorului, pompele, ventilatoarele, sistemul de iluminare sau ștergătoarele de parbriz. Fiecare canal este comandat prin intermediul butoanelor integrate sau prin comenzi externe compatibile. Configurarea se efectuează direct pe panou, fără a fi necesar un computer.

Caracteristici tehnice

• Marcă: Cartek
• Model: PDP-16
• Referință producător: CK-PDP-16
• Număr de ieșiri de putere: 16
• Tensiune nominală de alimentare: 12 V
• Interval de funcționare declarat: 6–12 V
• Curent total maxim declarat: 160 A continuu
• Setări ale canalelor de putere: 0, 5, 10 sau 15 A
• Curenti obtinuti prin combinarea a doua canale ale aceluiasi modul: 20, 25 sau 30 A
• Canalele A1/A2: 0 sau 7,5 A, cu funcții dedicate ștergătoarelor de parbriz
• Intrări de comandă pentru unitatea de control: 16
• Intrări/ieșiri de comandă prin întrerupători: 16
• Intrări de semnal de oprire pentru întrerupătorul de circuit Cartek XR: 2

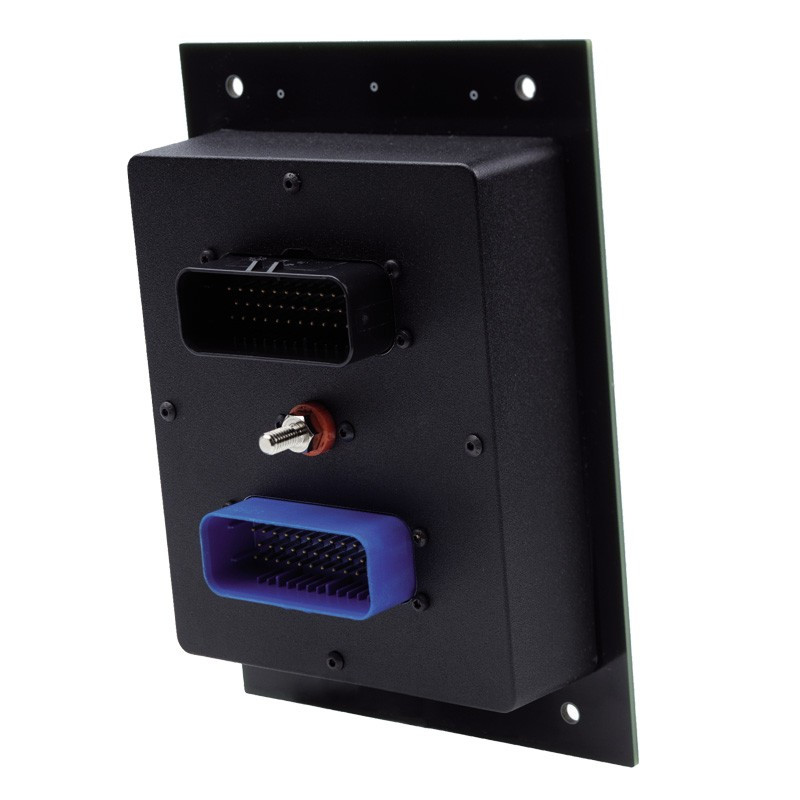

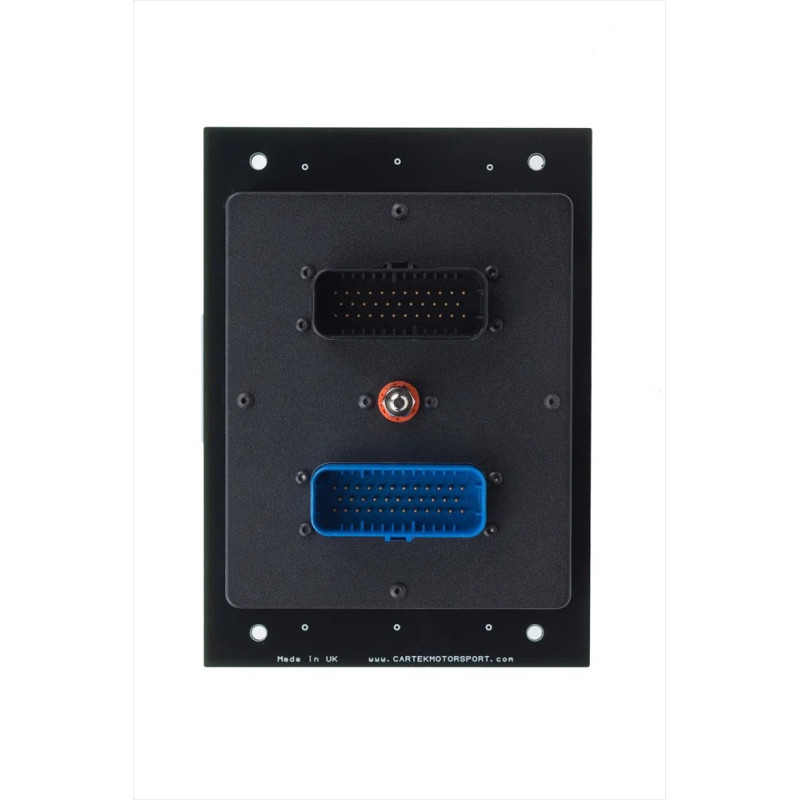

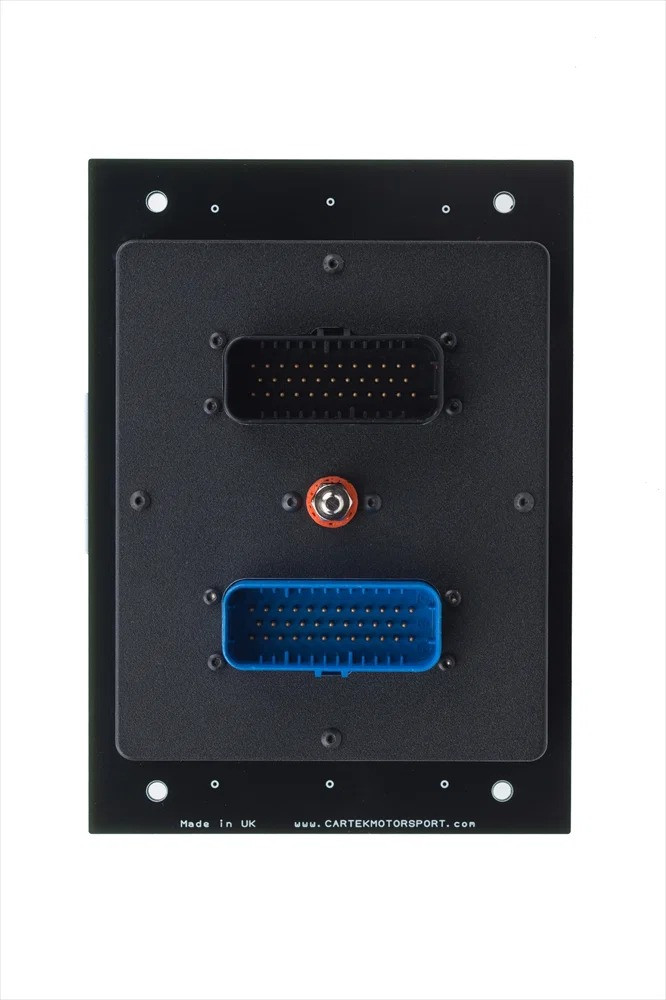

• Racordarea alimentării pozitive: bornă filetată M6
• Dimensiunile panoului frontal: 195 × 140 mm
• Temperatura de funcționare: de la -10 °C la +85 °C

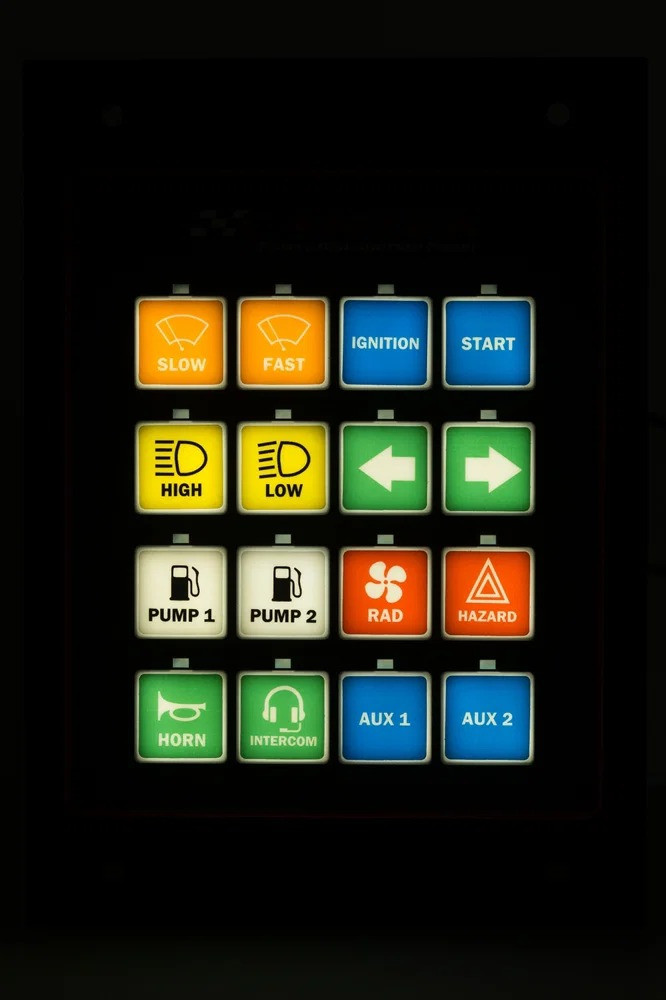

• Iluminare de fundal: două niveluri de intensitate

Funcții configurabile

• Pornire/oprire cu memorie: restabilirea stării canalului după o întrerupere a alimentării.
• Pornire/oprire fără memorie: canalul este oprit la repornirea alimentării.
• Comandă momentană: ieșire activă pe durata apăsării, de exemplu pentru comandarea solenoidului demarorului.
• Temporizare de 30 de secunde.
• Temporizare de 5 minute.
• Temporizare de 10 minute.
• Intermitent: comandă a semnalizatoarelor de direcție și a funcțiilor asociate.
• Comutare alternativă: selecție între două ieșiri, în special pentru farurile de întâlnire/drum sau vitezele ștergătoarelor de parbriz.

O comandă momentană la 0 V permite, de asemenea, utilizarea unui buton pentru anumite funcții externe, cum ar fi selectarea hărții de funcționare a unității de control.

Protecții și indicatoare de funcționare

Ieșirile beneficiază de o protecție electronică împotriva supratensiunilor și a scurtcircuitelor. Atunci când o defecțiune provoacă întreruperea unui canal, LED-ul acestuia clipește pentru a facilita diagnosticarea. De asemenea, este integrată o protecție împotriva supraîncălzirii.

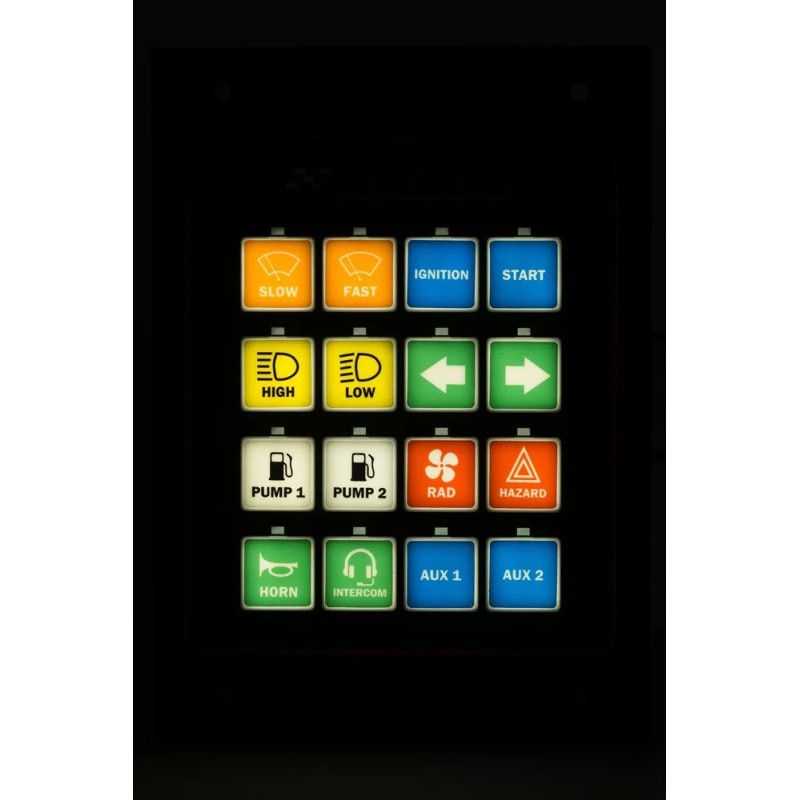

Fiecare buton dispune de un indicator de stare: stins când canalul este oprit, aprins când este activ și intermitent în caz de defect.

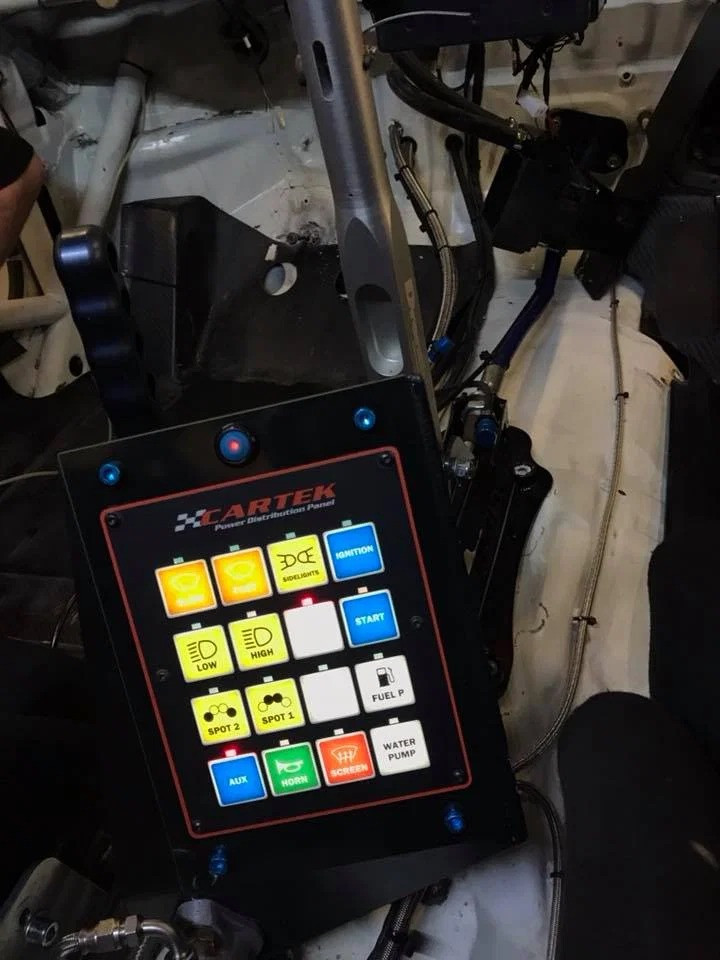

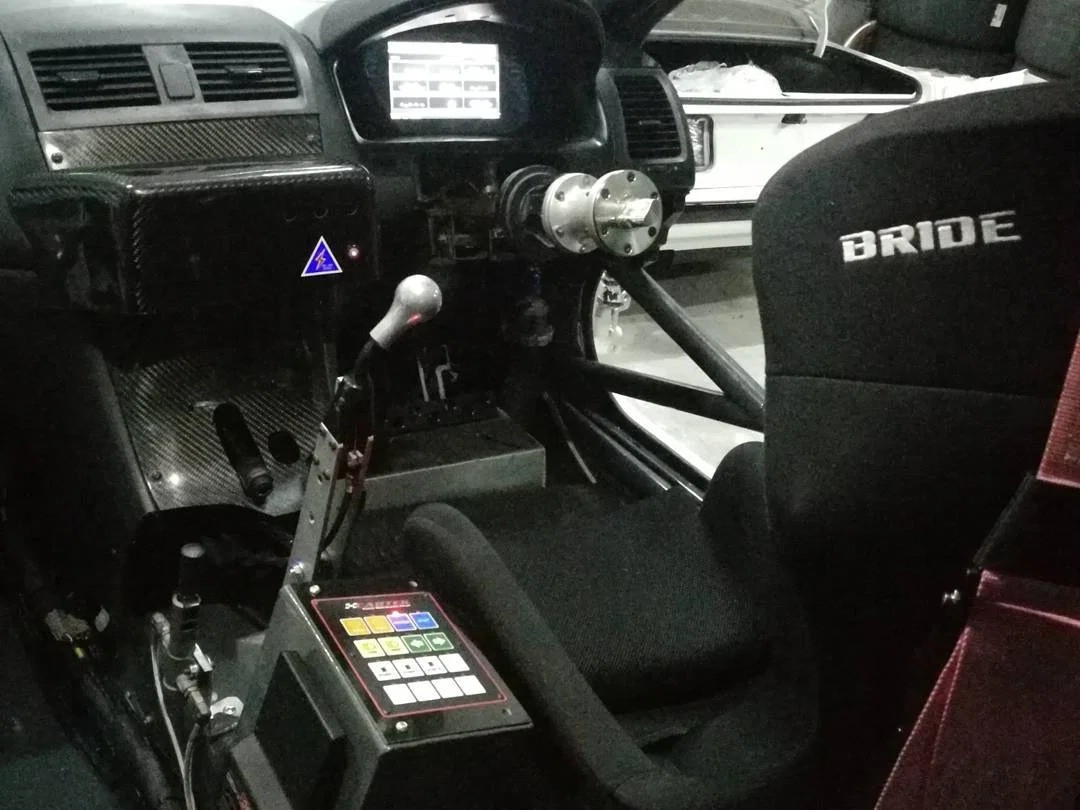

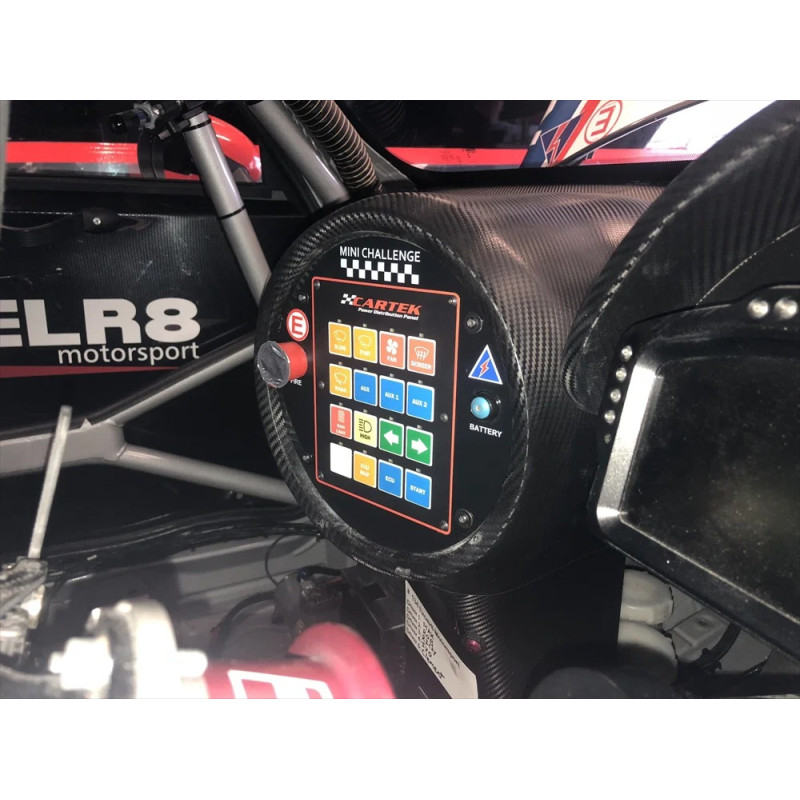

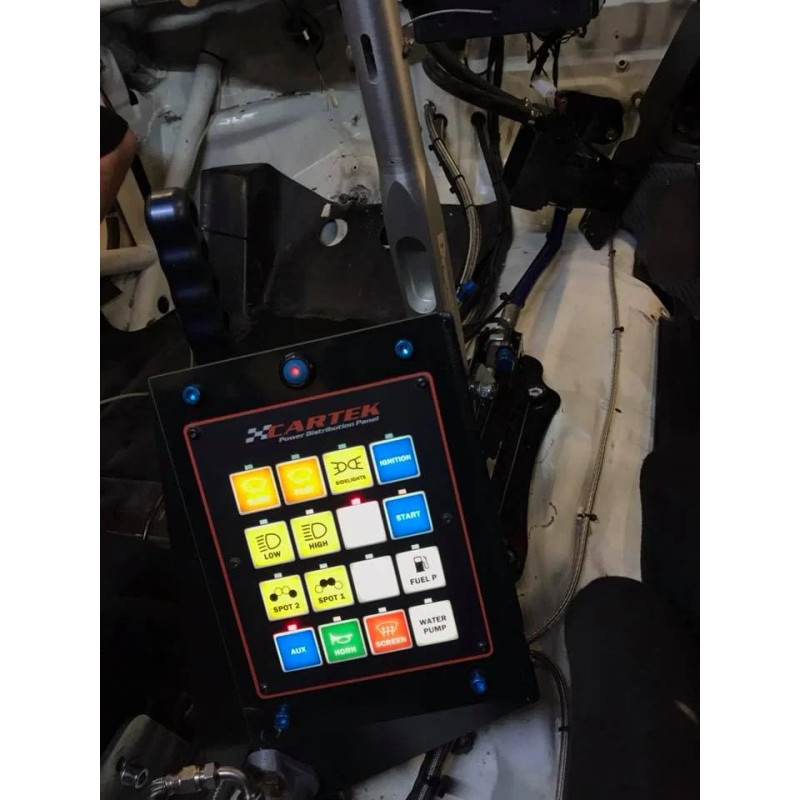

Instalare și accesorii necesare

Montați panoul într-o zonă ventilată, departe de sursele de căldură. Dimensionați cablajul și setările de protecție în funcție de consumul echipamentelor conectate, respectând instrucțiunile Cartek.

Conectorii de racordare nu sunt incluși. Pentru realizarea fasciculului de cabluri, utilizați unul dintre kiturile vândute separat:

• CK-PDP-CC: două conectori cu fire pre-crimpate.
• CK-PDP-LF: două conectori cu contacte de sertizare; sunt necesare cabluri și scule adecvate.

Conținut furnizat

• Un panou de distribuție electrică Cartek PDP-16.

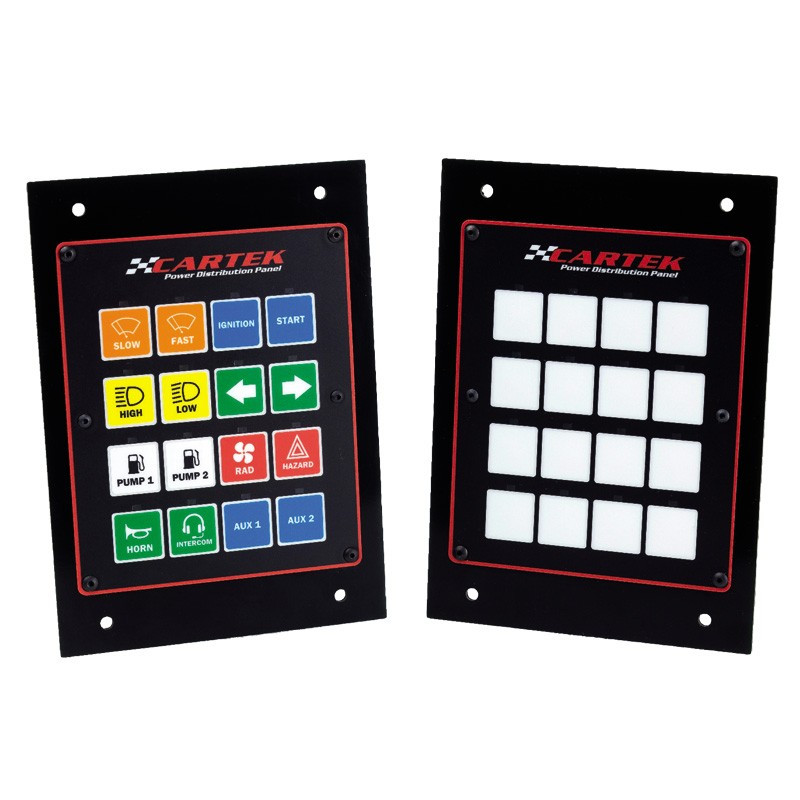

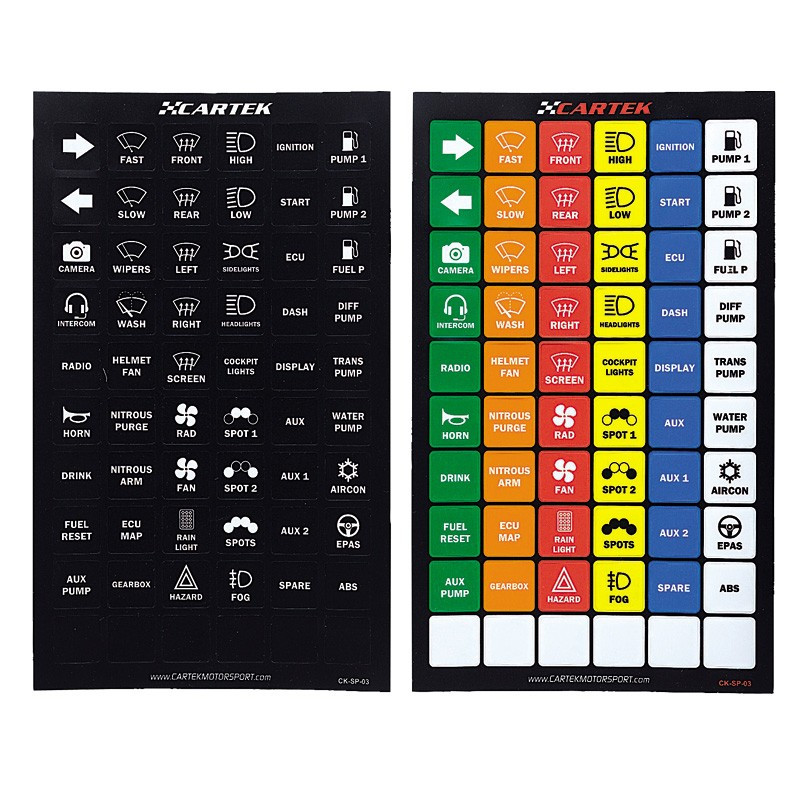

• Două seturi de etichete: multicolore și alb-negru, compatibile cu iluminarea din spate.

Puncte forte

• Distribuția energiei electrice și comenzile reunite într-un singur panou.
• Configurare fără computer.
• Protecție electronică și diagnosticare prin LED-uri.
• Comandă de pe panoul frontal, prin butoane externe sau de la unitatea centrală.
• Gestionare integrată a ștergătoarelor de parbriz cu semnal de poziție de repaus.
