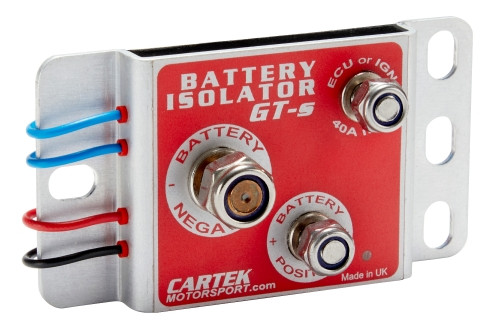

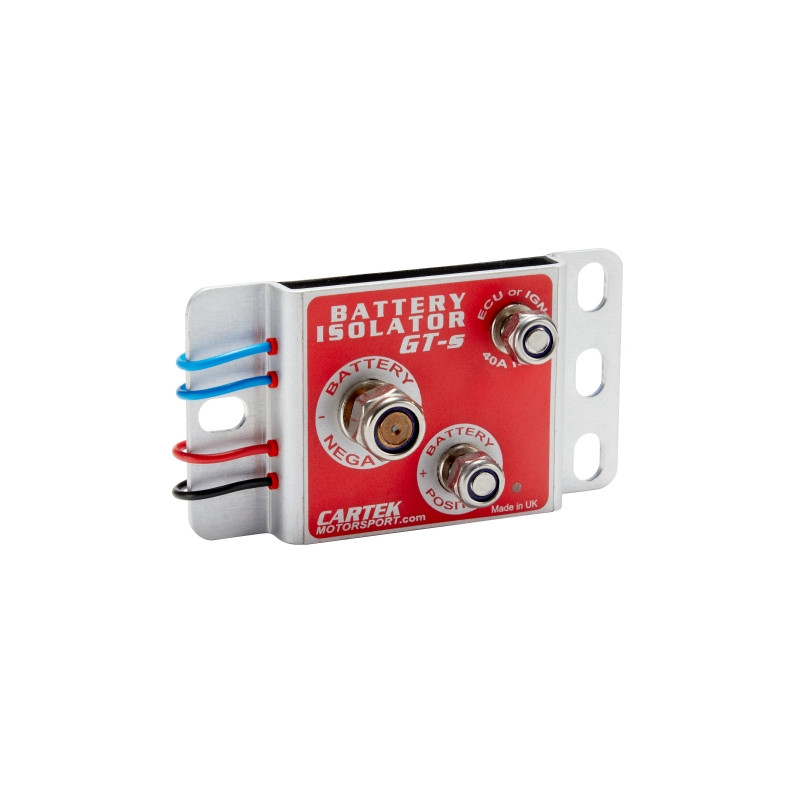

Elektronische stroomonderbreker 600 A Cartek GT met knop aan de buitenkant

De elektronische stroomonderbreker Cartek GT is ontworpen om de motor uit te schakelen en de accu te isoleren van alle elektrische circuits van een racevoertuig. Hij is geschikt voor rally- en circuittoepassingen en combineert een onderbreking van de minpool van de accu van 600 A met een beveiligde motoruitschakeling van 40 A.

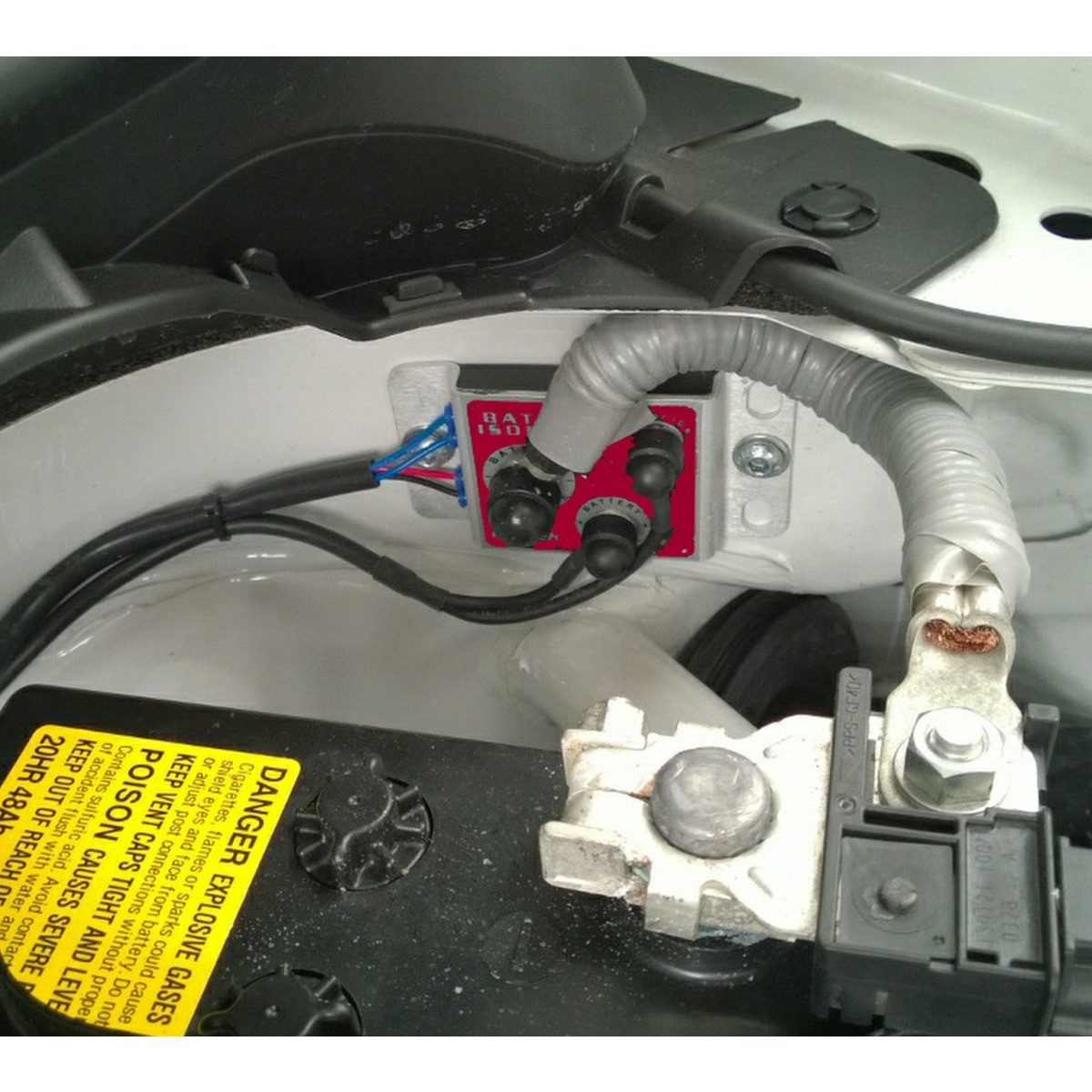

Dankzij het volledig elektronische ontwerp, zonder bewegende onderdelen, kan deze een mechanische stroomonderbreker vervangen. De behuizing wordt in de buurt van de accu gemonteerd om de lengte van de stroomkabels te beperken.

Motoruitschakeling en elektrische isolatie

Wanneer een uitschakelcommando wordt geactiveerd, onderbreekt de Cartek GT de stroomtoevoer naar de motorregeleenheid of het ontstekingscircuit om de motor te laten afslaan. Vervolgens koppelt hij de minpool van de accu los van de massa van het voertuig, waardoor de accu wordt geïsoleerd van de elektrische systemen.

De beveiliging tegen overspanningen afkomstig van de dynamo is in de behuizing geïntegreerd. Er zijn geen extra externe componenten nodig om deze functie te waarborgen.

Bediening van binnenuit en uitschakeling van buitenaf

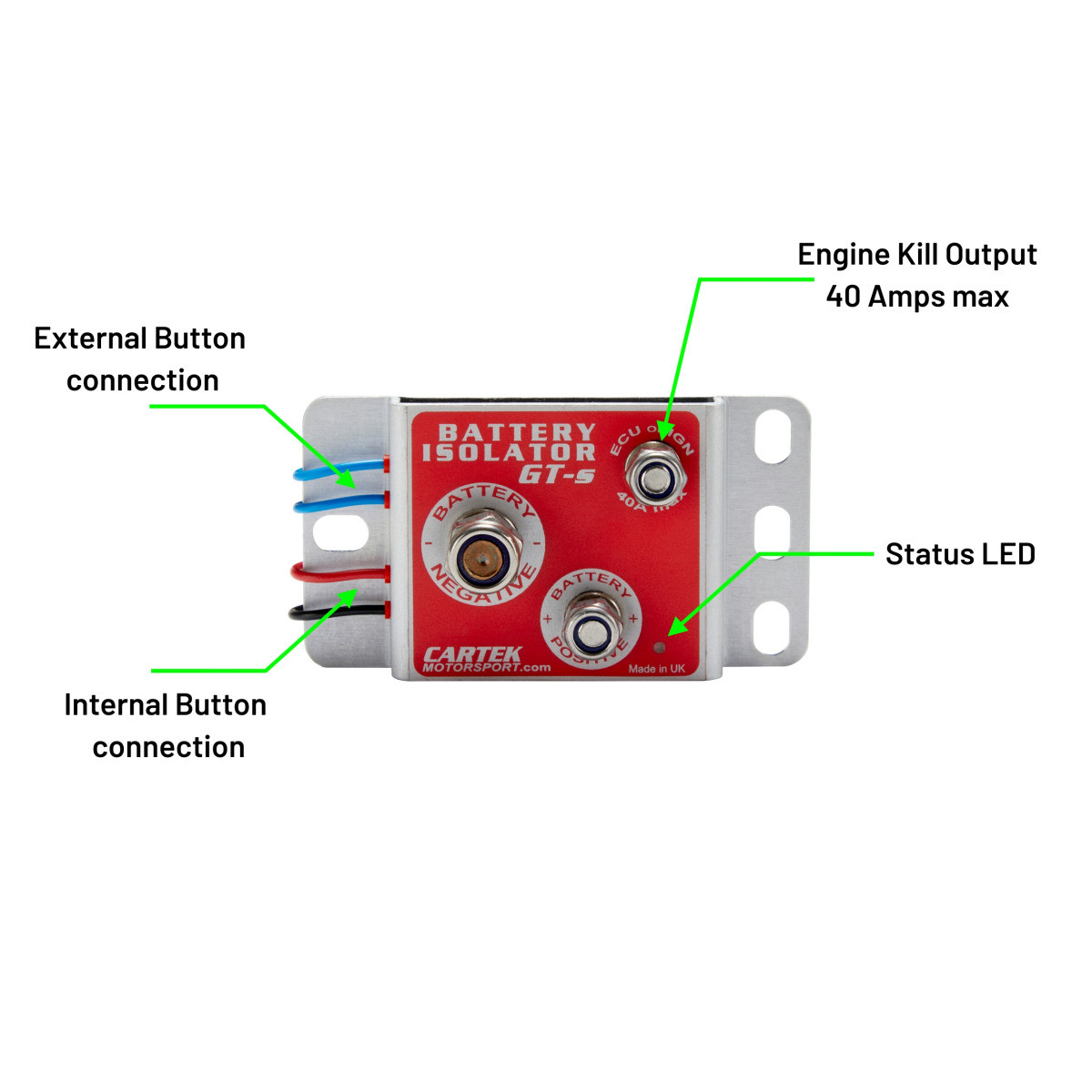

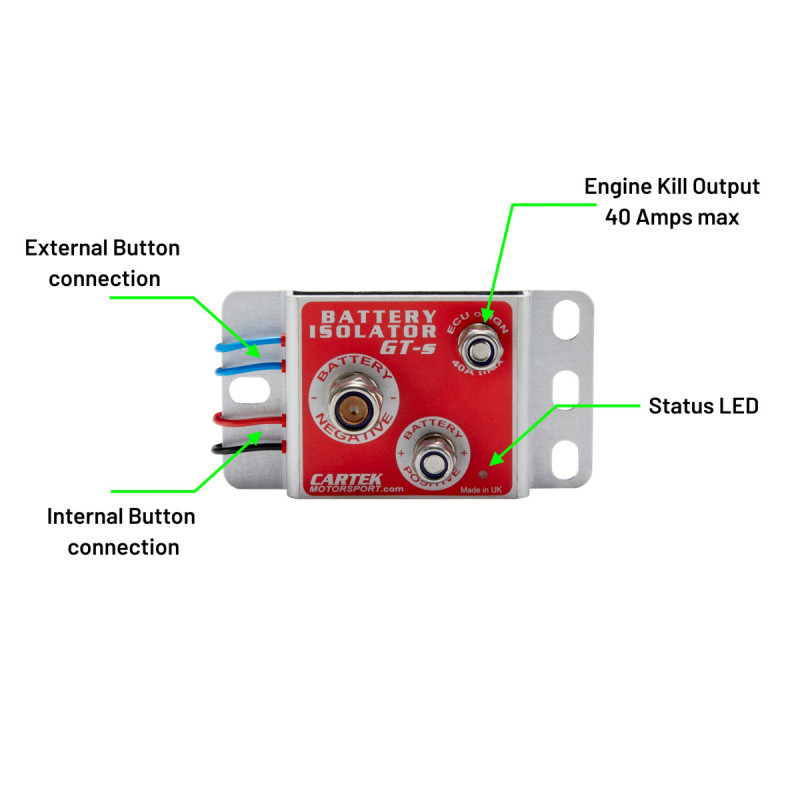

Met de knop in het interieur kan de bestuurder het systeem in- en uitschakelen. De rode knop aan de buitenkant dient uitsluitend om de noodstop te activeren. De bedieningselementen worden met dunne draden op de behuizing aangesloten.

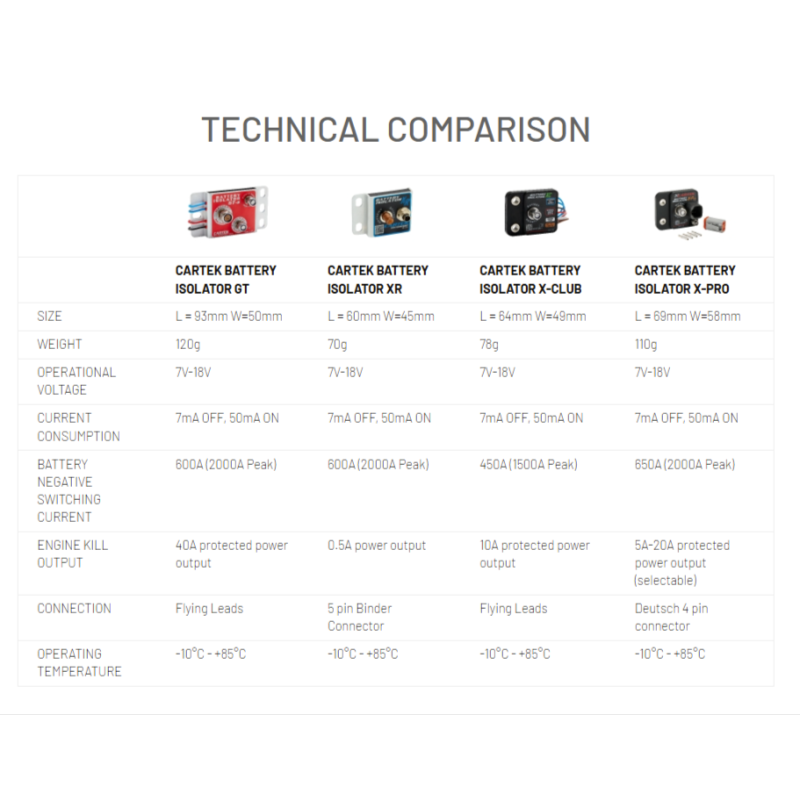

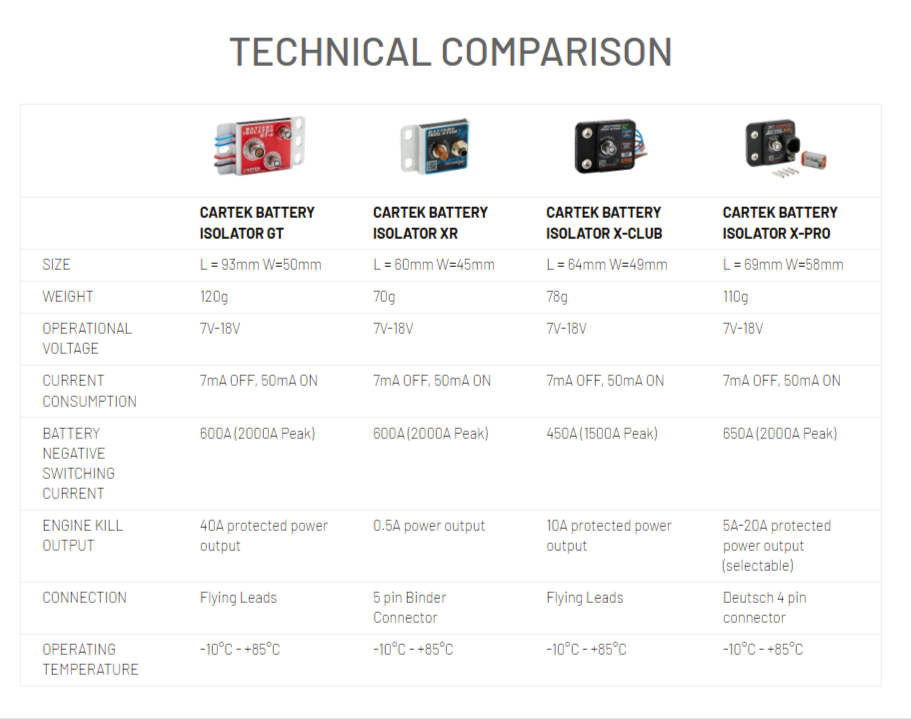

Technische specificaties

• Merk: Cartek
• Model: Battery Isolator GT
• Fabrieksreferentie van de set: CK-BG-06-R

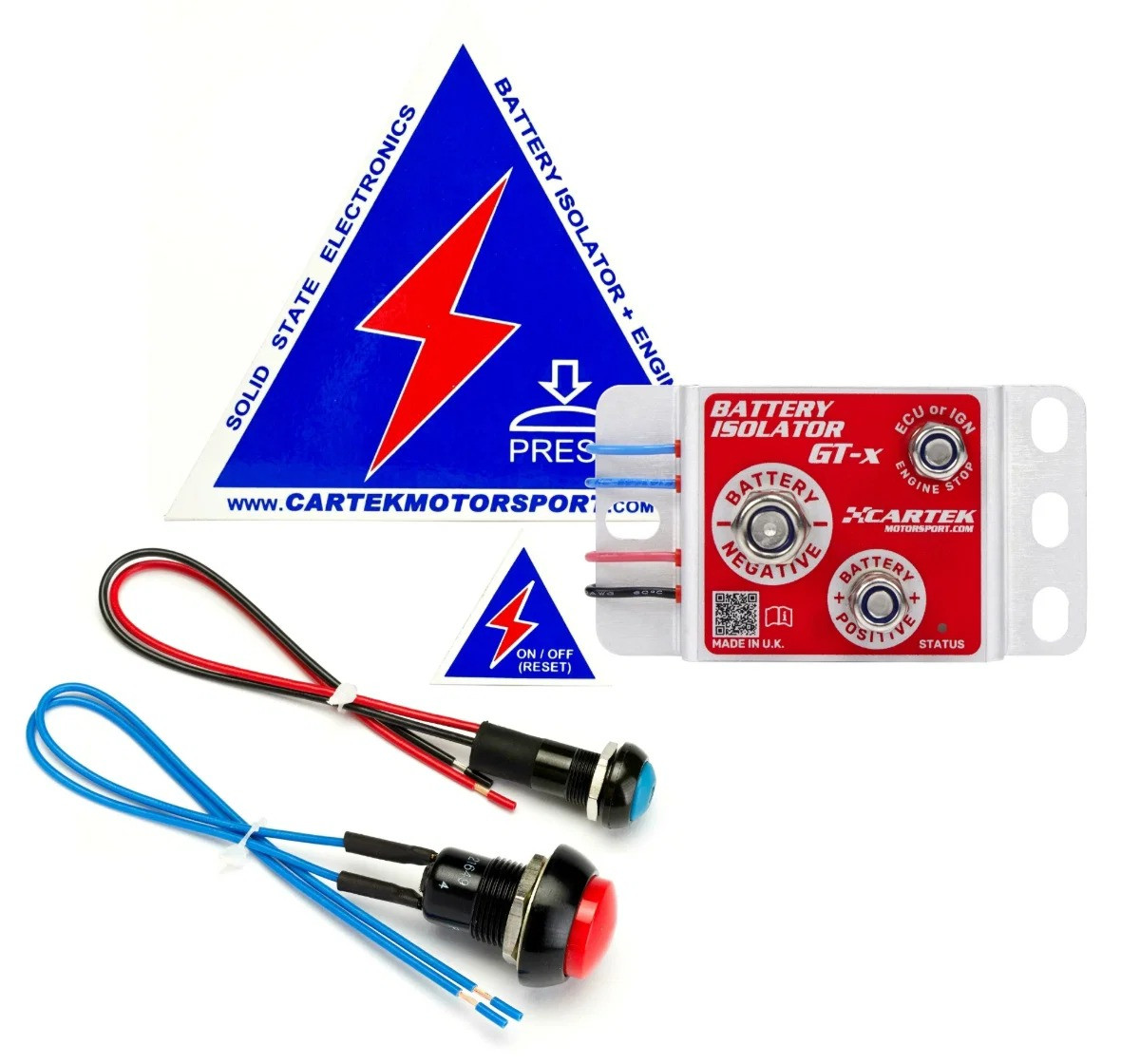

• Uitvoering: set met binnen- en buitenbediening, rode buitenknop
• Technologie: volledig elektronisch, zonder bewegende onderdelen
• Bedrijfsspanning: 7 tot 18 V
• Afschakelstroom van de accu-minpool: 600 A
• Piekstroom: 2 000 A
• Uitgang voor motorstop: beveiligde voeding, maximaal 40 A
• Stroomverbruik tijdens bedrijf: 50 mA
• Stroomverbruik in ruststand: 7 mA

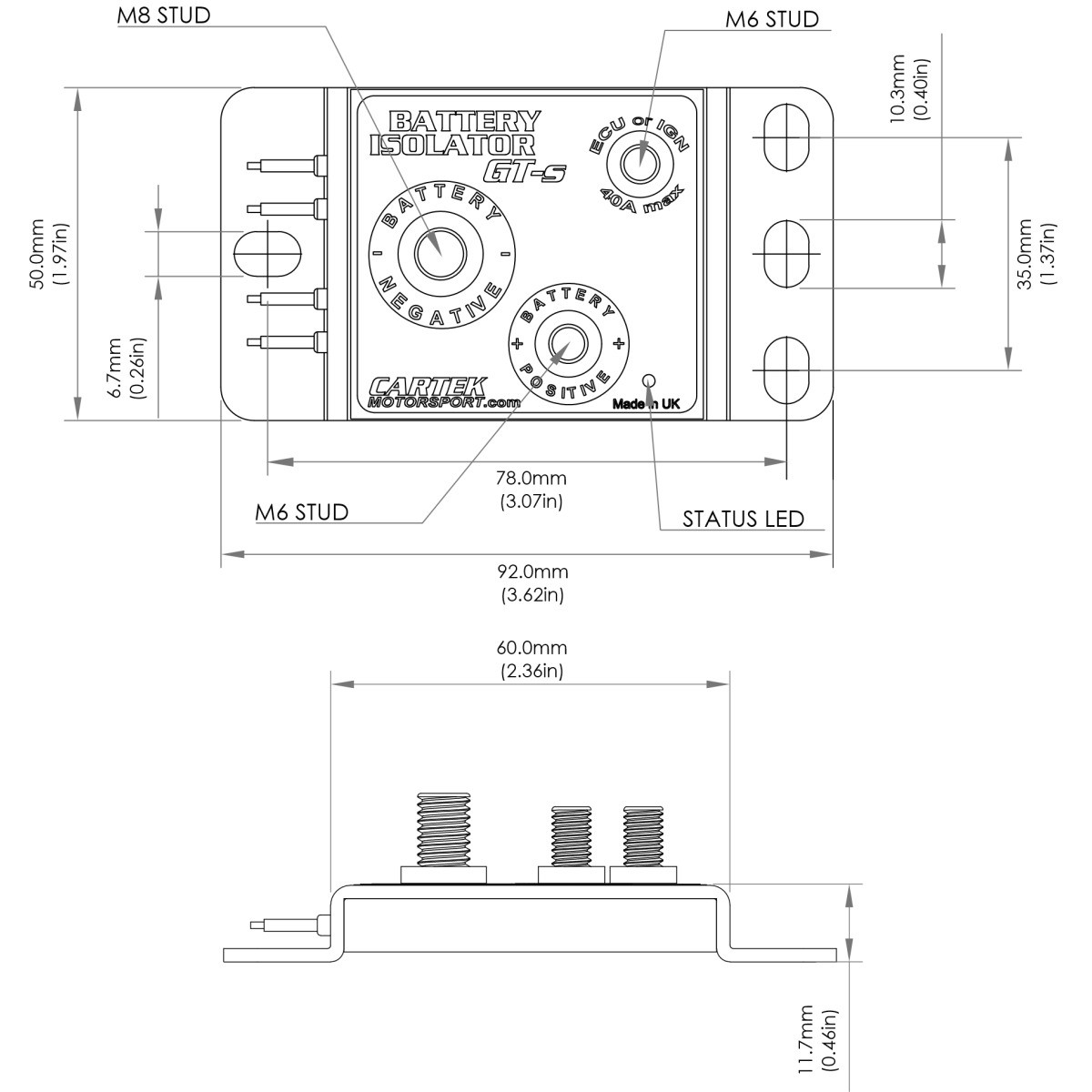

• Afmetingen behuizing: 93 × 50 mm
• Gewicht van de behuizing: 120 g
• Bedrijfstemperatuur: −10 tot +85 °C

Installatie

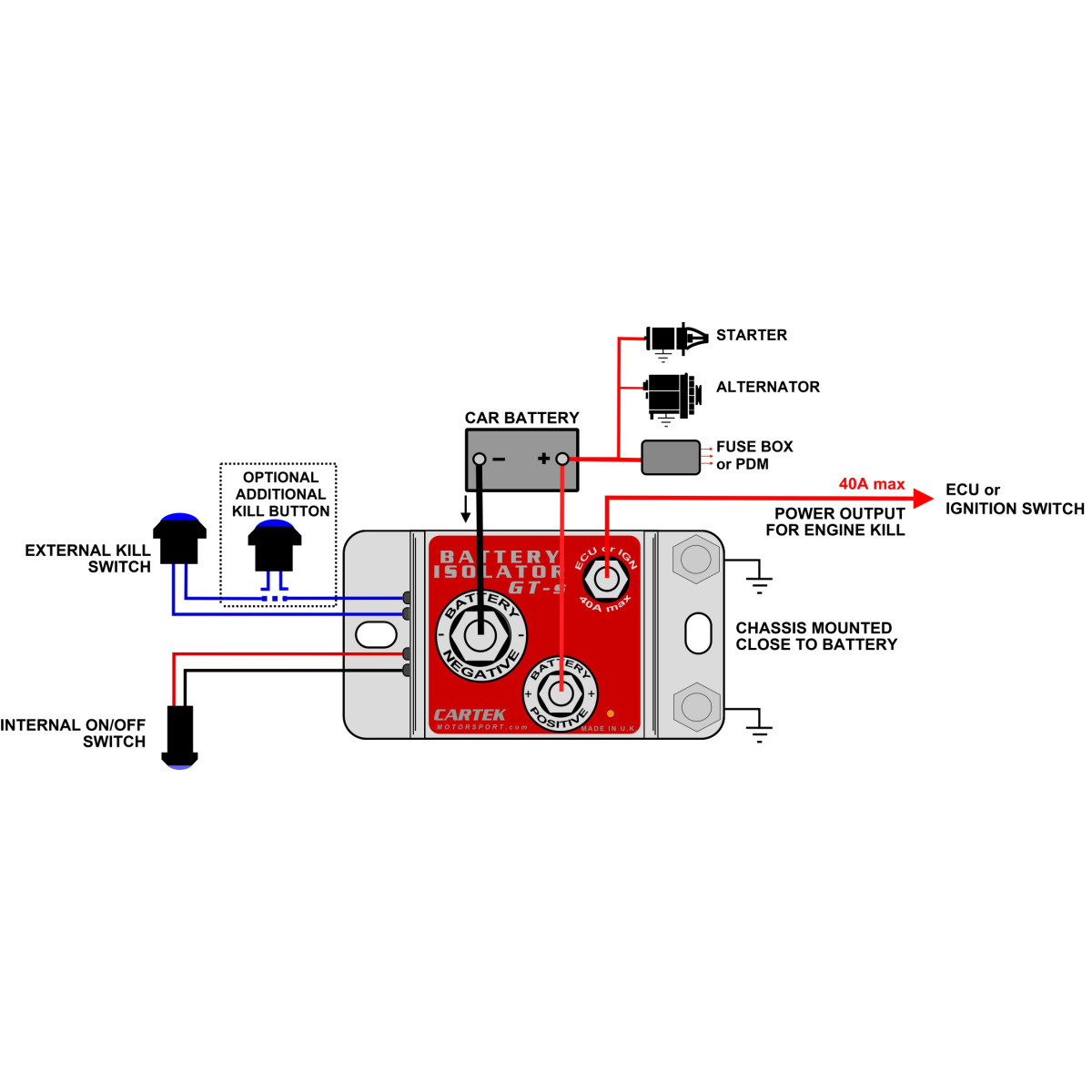

Installeer de behuizing in de buurt van de accu en volg het bedradingsschema van Cartek. De aansluiting van het motoruitschakelingcircuit moet worden aangepast aan de elektrische installatie van het voertuig en aan de stroomlimiet van de daarvoor bestemde uitgang.
