Sytec brandstofdrukmeter 0 tot 1 bar

Met de Sytec-brandstofdrukmeter voor carburateurs kan de toevoerdruk van lagedrukcircuits worden gecontroleerd. Het meetbereik van 0 tot 1 bar / 0 tot 15 psi is geschikt voor het controleren van de druk die aan de carburateurs wordt geleverd en voor het afstellen van een brandstofdrukregelaar.

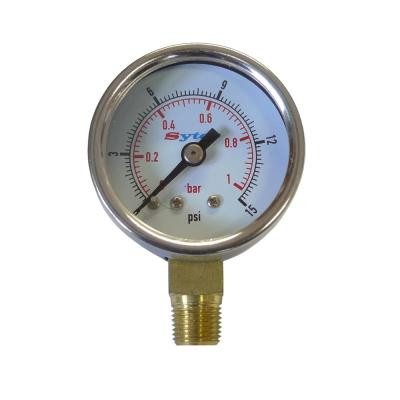

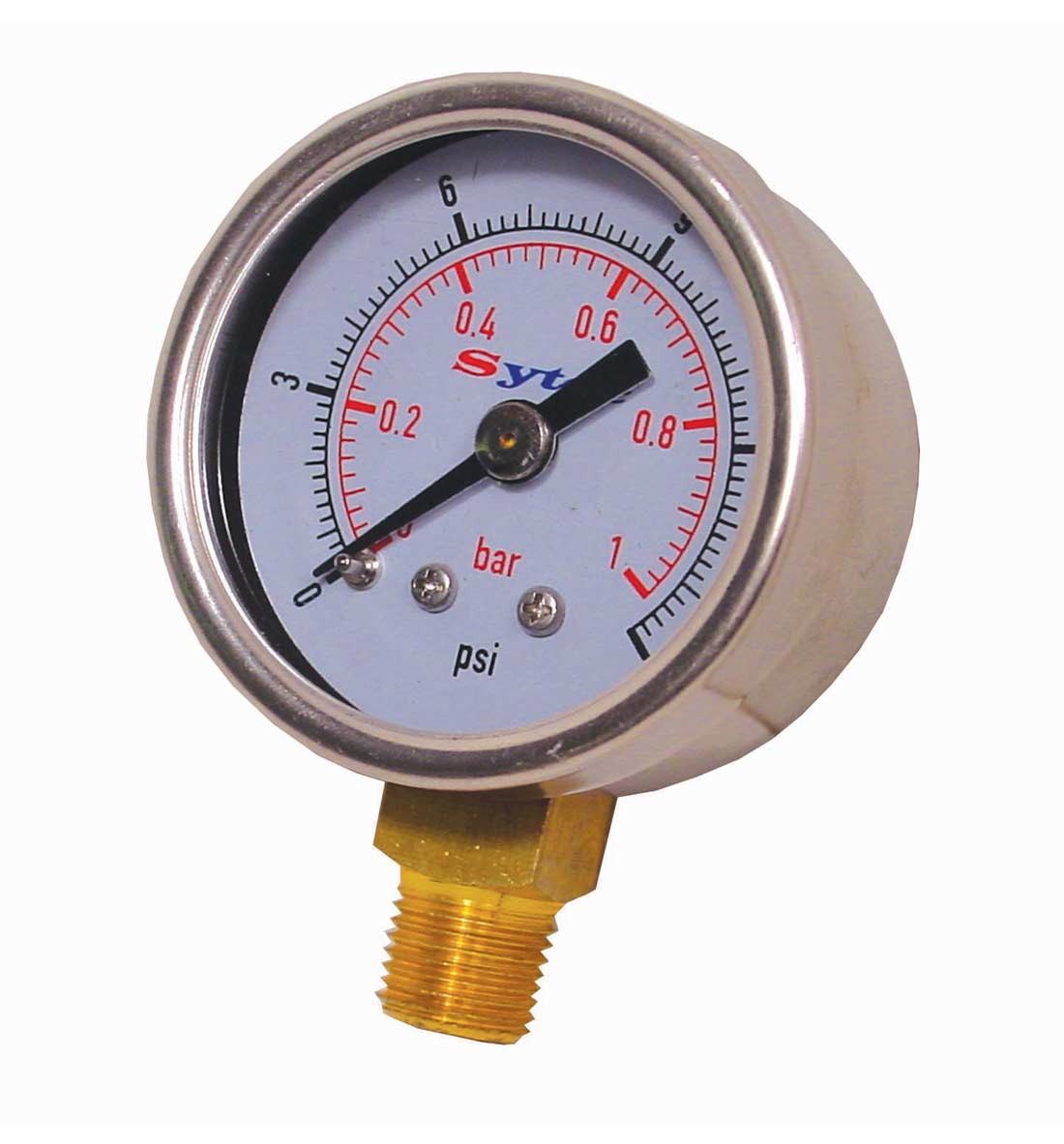

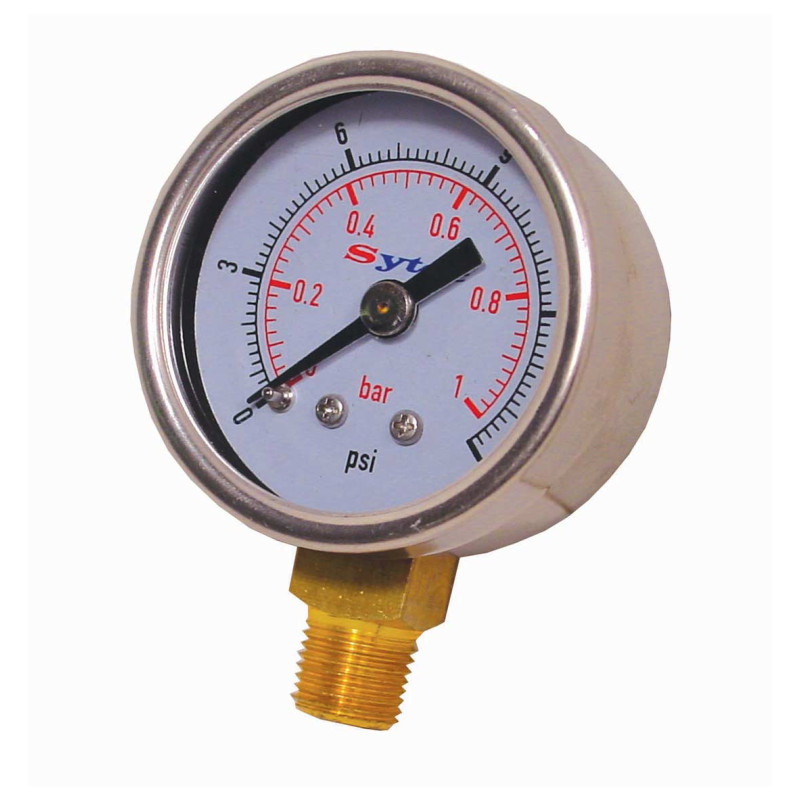

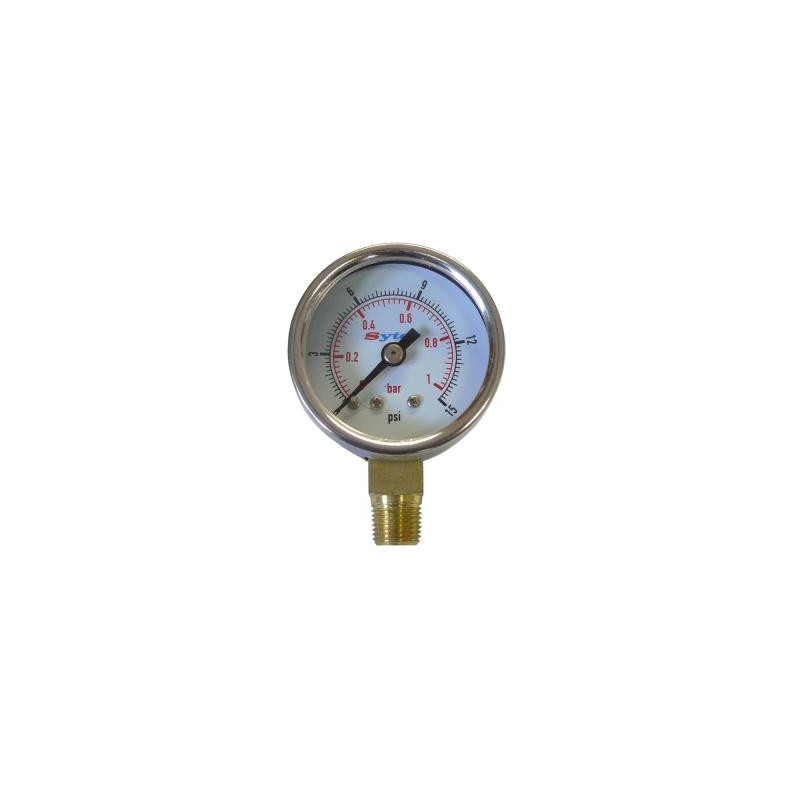

De wijzerplaat met een diameter van 42 mm is voorzien van een dubbele schaalverdeling in bar en psi. De aansluiting aan de onderzijde heeft een 1/8 NPTF-schroefdraad voor aansluiting op een drukafnamepunt of een compatibele adapter.

Deze manometer is uitsluitend bedoeld voor controlewerkzaamheden: hij mag niet permanent in het brandstofsysteem worden geïnstalleerd.

Technische specificaties

• Merk: Sytec
• Fabrikantnummer: FPG001
• Type: manometer voor het controleren van de lagedrukbrandstofdruk
• Toepassing: brandstoftoevoersystemen met carburateur
• Opgegeven meetbereik: 0 tot 1 bar / 0 tot 15 psi
• Schaalverdeling: dubbele schaal in bar en psi
• Diameter: 42 mm
• Totale lengte: 58 mm
• Nauwkeurigheid: ± 2,5 % van het volledige meetbereik
• Aansluitpositie: onderzijde
• Schroefdraad: 1/8 NPTF
• Aangegeven conformiteit: BS EN 837-1
• Toepassing: uitsluitend voor tijdelijke controle, niet voor permanente installatie

Compatibiliteit en voorzorgsmaatregelen bij gebruik

De Sytec FPG001 is geschikt voor carburateurcircuits waarvan de druk binnen het meetbereik blijft. Voor het controleren van een injectiecircuit dat een hoger bereik vereist, kiest u de Sytec FPG002 met een schaalverdeling van 0 tot 7 bar.

Voor de montage is een drukaftakking of een adapter nodig die compatibel is met de 1/8 NPTF-schroefdraad. Voer de aansluiting en demontage uit op een drukloos systeem en controleer vervolgens de dichtheid vóór de meting. Verwijder na gebruik de manometer en zorg ervoor dat het systeem weer dicht is.

Informatie over de stand van de naald

De fabrikant wijst erop dat er na het transport een lichte afwijking van de naald ten opzichte van het nulpunt kan optreden, zonder dat dit de werking of de nauwkeurigheid van de manometer beïnvloedt.
