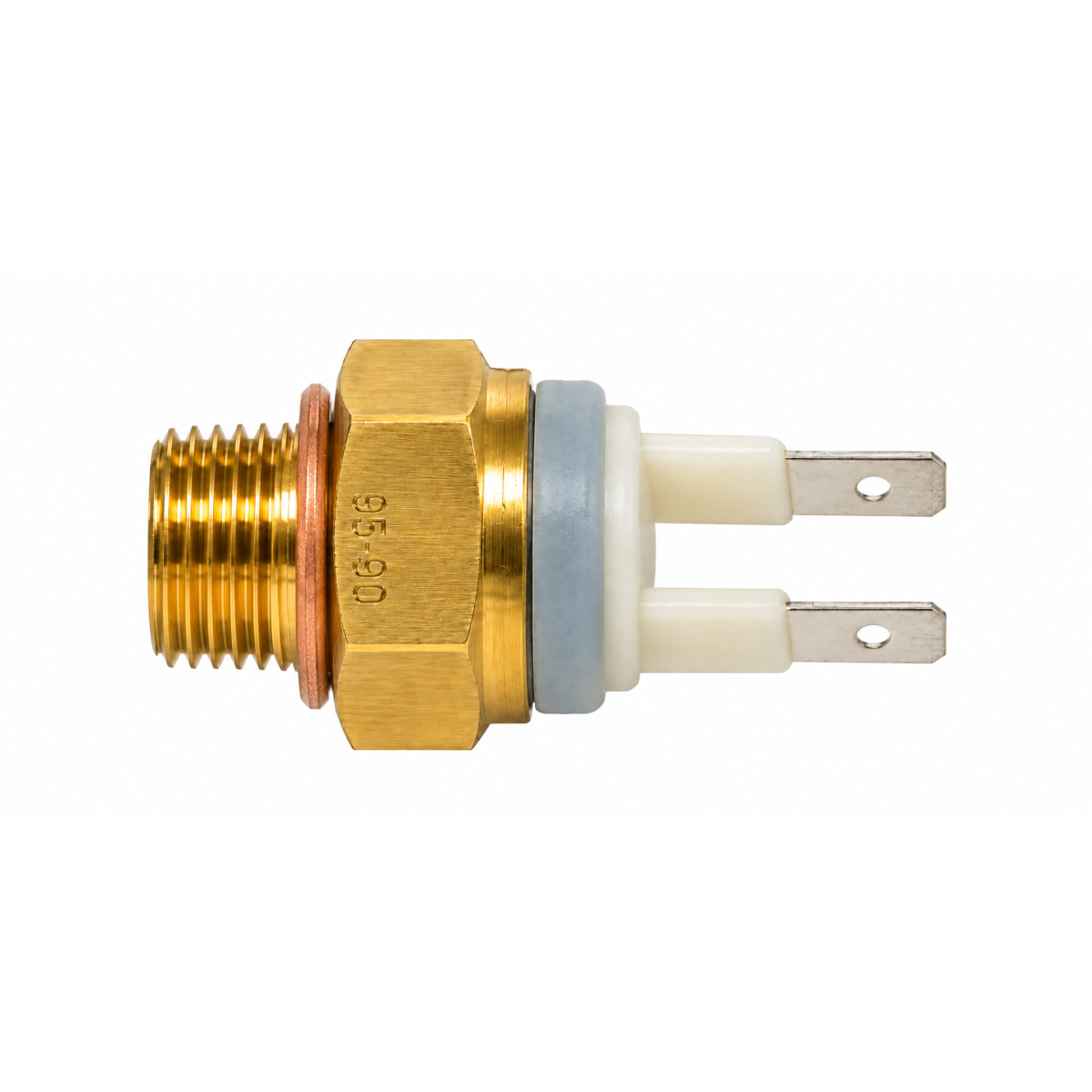

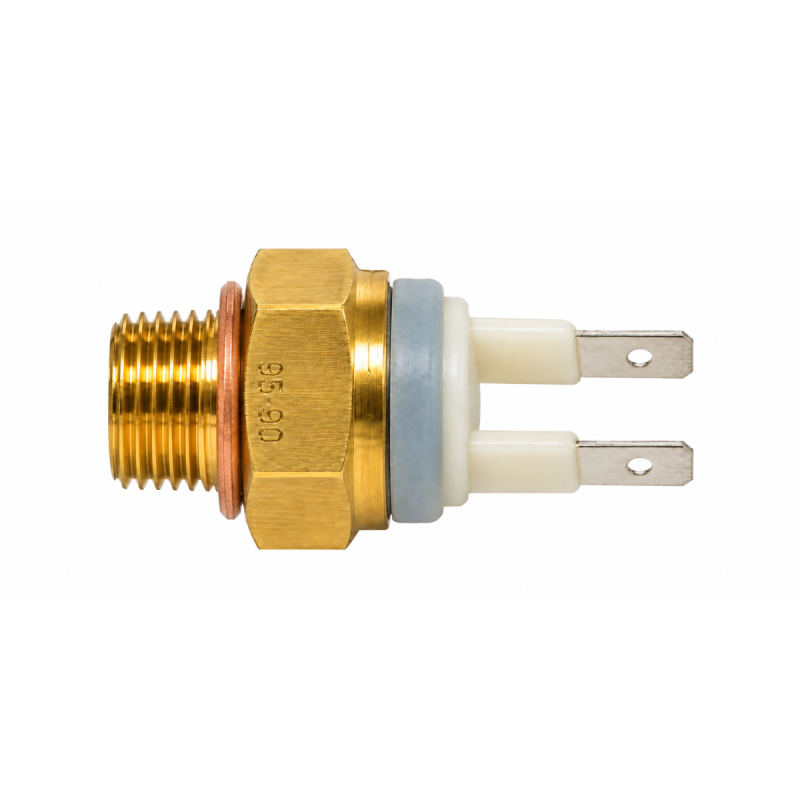

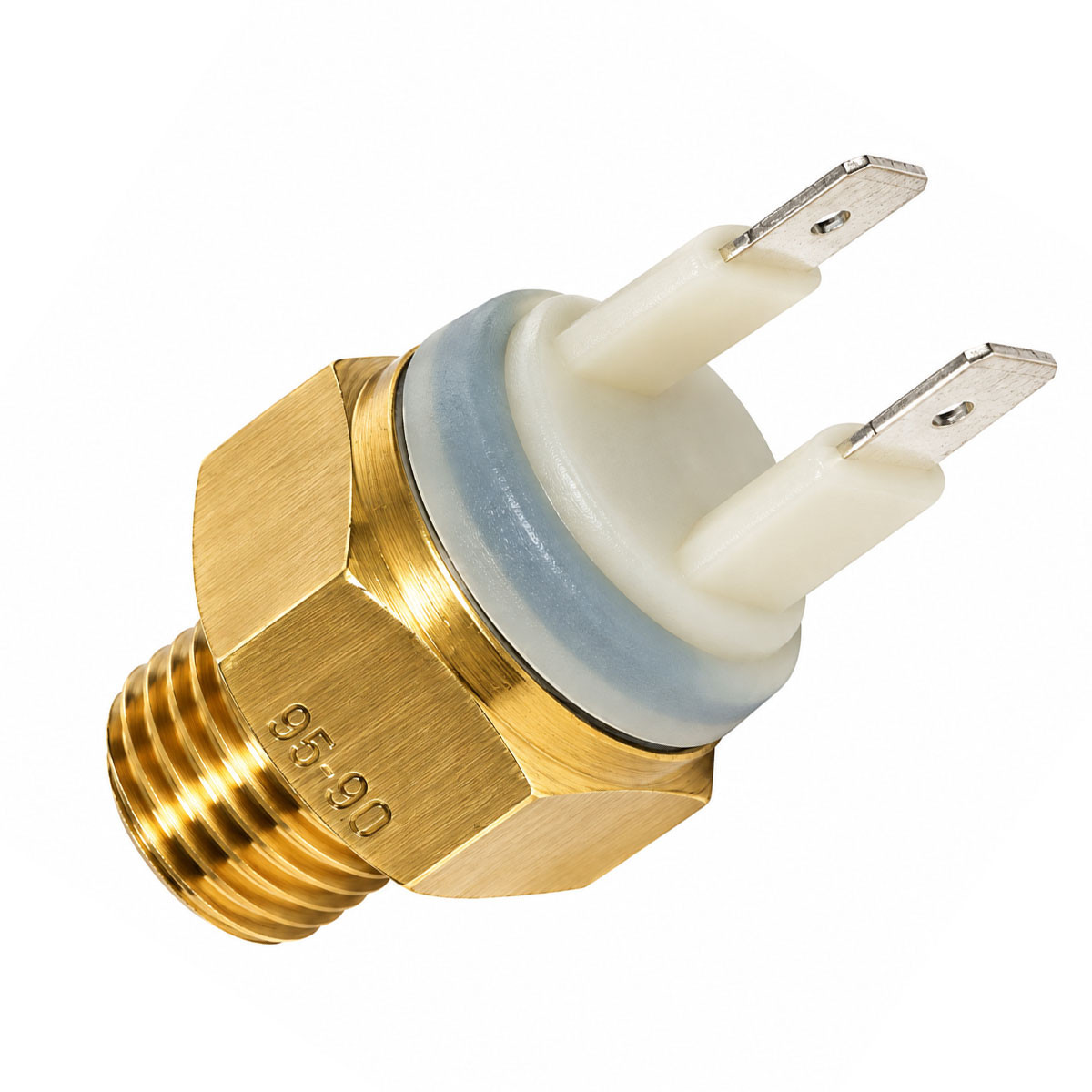

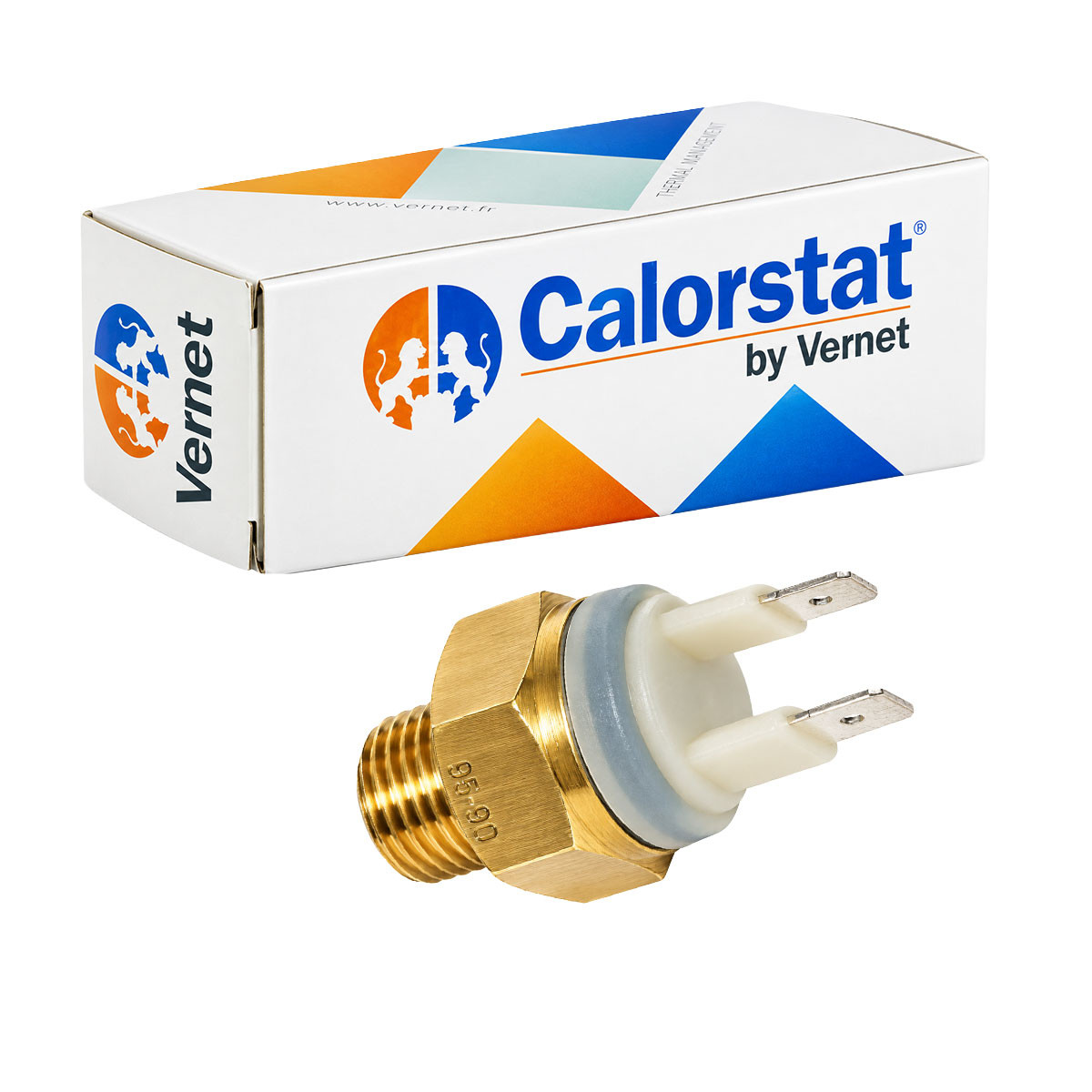

Vernet-ventilatortermostaat M14x150 – 87 °C - 82 °C

De Vernet-thermostaat voor de koelventilator met een M14x150-schroefdraad zorgt ervoor dat de ventilator wordt ingeschakeld wanneer de temperatuur 87 °C bereikt, en weer wordt uitgeschakeld wanneer deze bij de thermostaat daalt tot 82 °C.

Deze temperaturen liggen vast en zijn niet instelbaar. Het verschil van 5 °C tussen het inschakelen en het uitschakelen, ook wel hysterese genoemd, beperkt herhaaldelijk in- en uitschakelen wanneer de temperatuur rond de inschakeltemperatuur schommelt.

Kies de juiste temperaturen voor de motor

Elke motor heeft een door de fabrikant vastgesteld optimaal bedrijfstemperatuurbereik. Bij de keuze van de thermostaat moet rekening worden gehouden met de behoeften van de motor en moet deze in overeenstemming zijn met de thermostaat, de radiator en de plaatsing van de schakelaar in het koelsysteem. Een vroegere inschakeling van de ventilator is niet altijd gunstig.

De temperaturen van 87 °C bij het inschakelen en 82 °C bij het uitschakelen komen overeen met de temperatuur ter hoogte van de thermoschakelaar. Ze bepalen op zichzelf niet de optimale motortemperatuur en mogen niet worden verward met de openings temperatuur van de thermostaat, die de circulatie van de koelvloeistof regelt.

Montageadvies voor de Vernet-thermocontact

Zorg voor een adapter op de koelslang met een M14x150-binnendraad, aangepast aan de binnendiameter van de slang, of gebruik een beschikbare aansluiting met dezelfde schroefdraad op het koelcircuit. Het gevoelige deel van het thermocontact moet in contact staan met de koelvloeistof. Controleer de beschikbare ruimte, de aansluitingen en de dichtheid van de montage.

Montage met relais: het thermocontact moet worden aangesloten op het stuurcircuit van een relais, en niet op het vermogenscircuit. Het stuurt de spoel van het relais aan, terwijl de vermogenscontacten van het relais de ventilator van stroom voorzien. Sluit de ventilatormotor niet rechtstreeks aan via het thermocontact.

Zorg voor een relais, een beveiligingszekering en een kabeldoorsnede die zijn afgestemd op het stroomverbruik van de ventilator, rekening houdend met de aanloopstroom. Volg het bedradingsschema van het relais en het voertuig.

Technische specificaties van het Vernet M14x150 thermocontact

• Merk: Calorstat by Vernet.
• Fabrikantnummer: TS2604.
• Producttype: thermocontact voor koelventilator.
• Activerings temperatuur: 87 °C.
• Uitschakeltemperatuur: 82 °C.
• Temperatuurinstelling: vaste temperaturen, niet instelbaar.
• Schakelhysterese: 5 °C.
• Schroefdraad: M14x150, d.w.z. een nominale diameter van 14 mm en een spoed van 1,5 mm.
• Montage: op slangadapter of beschikbare plaats met M14x150-binnendraad.
• Elektrische aansluiting: stuurcircuit van een relais; directe voeding van de ventilator is verboden.

Sterke punten van het Vernet-thermocontact

• Automatische in- en uitschakeling van de ventilator op basis van de temperatuur.
• Aparte inschakel- en uitschakeltemperaturen om veelvuldig schakelen te beperken.
• Vaste kalibratie, waardoor geen temperatuuraanpassing nodig is.
