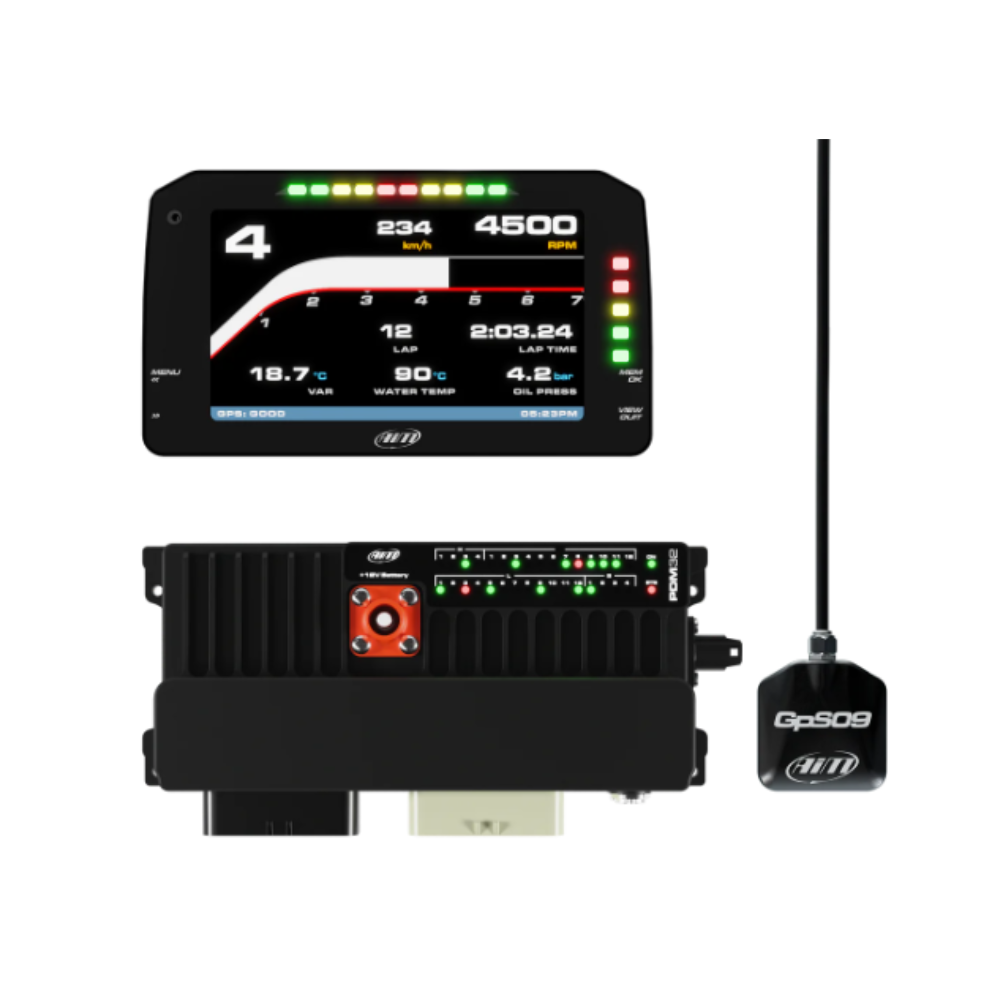

Dataloggingset AIM PDM 32 met 6" rasscherm

Rust je voertuig uit met de nieuwste ontwikkelingen op het gebied van datatracking met de AIM PDM 32 dataregistratieset, met een 6-inch scherm dat speciaal is ontworpen voor gebruik in de racerij.

Met 14 configureerbare ingangen, waaronder 8 analoge en een ingang voor 2 snelheden, geeft dit systeem je nauwkeurige controle over de prestaties van je voertuig.

Dankzij de variabele vermogensuitgangen, variërend van 4 tot 20 A voor hoog vermogen, tot 12 tot 15 A voor laag vermogen en tot 35 A voor halve brug, kun je voldoen aan de specifieke eisen van je voertuig. Met 3-weg CAN-connectiviteit en een intern geheugen van 4 GB kun je essentiële gegevens in realtime vastleggen en analyseren

De robuuste connectiviteit omvat 2 AMP connectoren, 2 Binder connectoren, 1 Amphenol Surlok connector en 1 Rosenberger connector, voor optimale betrouwbaarheid, zelfs in de meest veeleisende omgevingen. Met compacte afmetingen van 234.5x94.6x49.5mm en een waterdichtheid van IP65 is deze kit ontworpen om de zwaarste omstandigheden op het spoor te weerstaan.

Bovendien krijg jemet een schermresolutie van 800x480 pixels een duidelijk, gedetailleerd beeld van de gegevens.

Verkrijgbaar met standaard kabellengten van 0,5,1.3m, 2m en 4m, en dakversies van 2m en 4m.

Kenmerken :

• Ingangen:
• 14volledig configureerbaar, elk max. 500 Hz :
• 8analoog/digitaal
• 4digitale ingangen
• 2 snelheidsingang
• Uitgangen :
• 4 tot 20 A (hoog vermogen)
• 12tot 15 A (laag vermogen)
• 12tot 10 A (lage brug)
• 4 tot 35 A (halve brug)
• Beveiliging: overspanning, onderspanning, overstroom, overtemperatuur
• Maximale totalestroom: 120 A
• LED's:32 RGB LED's + 1 PDM ON + 1 PDM STS (status)
• Lin-bus: 1
• CAN-aansluitingen: 3
• Internplatform: 3-assige versnellingsmeter ±5G + 3-assige gyroscoop + 3-assige magnetometer
• Aansluiting afstandsbeeldweergave: 1 AiM stream-uitgang
• Connectoren: 2 AMP connectoren + 2 Binder connectoren + 1 Amphenol Surlok connector + 1 Rosenberger connector
• Interngeheugen: 4 GB
• Externemodules: GPS-module, kanaaluitbreiding, TC Hub, Lambda-controller, SmartyCam HD, Formula-handwiel, I/O-drukknopmodule op afstand
• Externe analoge camera-ingang: 2
• Behuizing : Geanodiseerd aluminium
• Dichtheid: IP65
• Afmetingen: 234,5 x 94,6 x 49,5 mm 234,5 x 94,6 x 49,5 mm
• Gewicht:761 g
• BeeldschermTFTPDM Dash 6" :
• Scherm: 6" TFT
• Resolutie: 800 x 480 pixels
• Contrast: 600:1
• Helderheid: 700cd/m2 - 1.100 Lumen
• Omgevingslichtsensor : Ja
• LED voor apparaatstatus: 5
• Schakelverlichting LED: 10
• Behuizing: Geanodiseerd aluminium
• Drukknoppen: Metaal
• Connectoren: LVDS Link 4 pins Rosenberger male connector
• Afmetingen: 189,6 x 106,4 x 24.9mm 189,6 x 106,4 x 24,9 mm
• Gewicht: 640 g
• Stroomverbruik: 150 mA
• Waterbestendigheid: IP65
• GPS-module :
• 5-pins Binder aansluiting
• Afmetingen: 64,8 x 53,2 x 19,7 mm 64,8 x 53,2 x 19,7 mm
• Gewicht: 60,5 g
