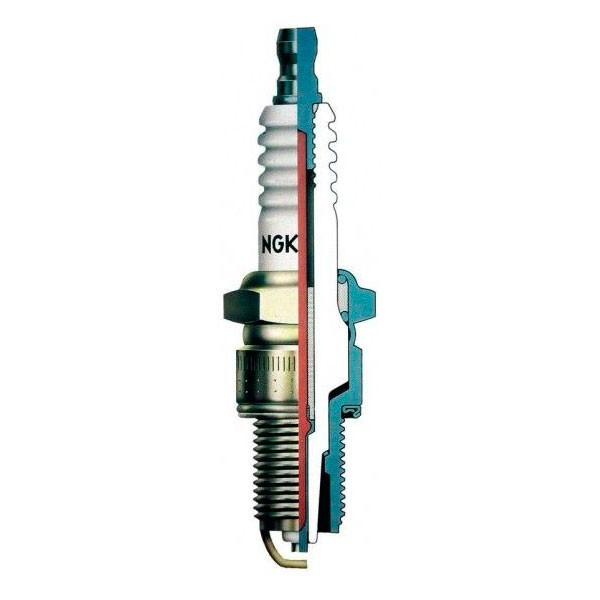

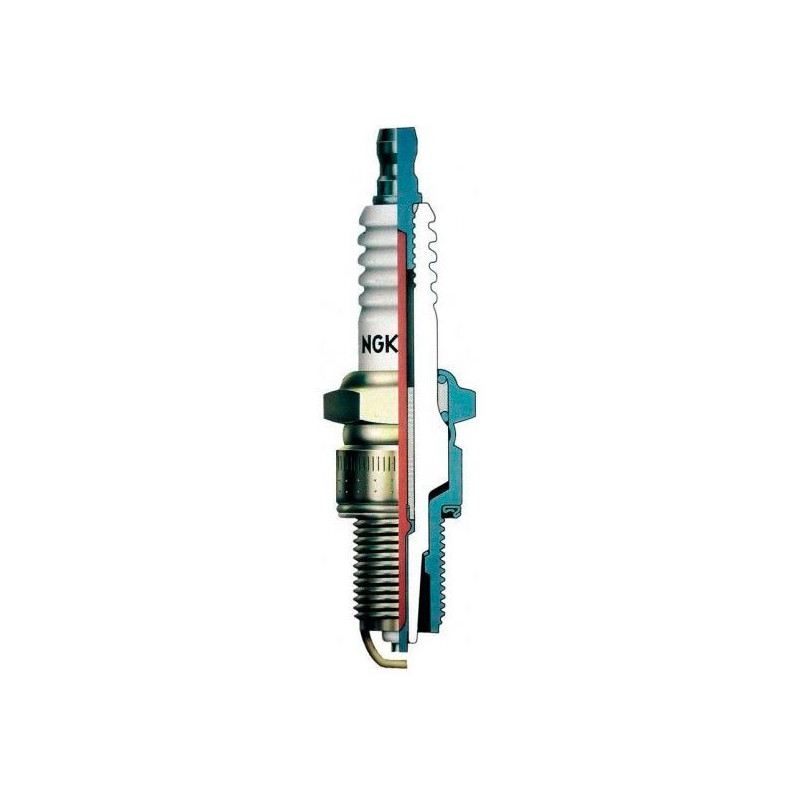

Bougie NGK BKR8EIX

De bougies NGK de bougies uit de IX Iridium-serie zijn speciaal ontworpen voor liefhebbers van prestaties. De fijndradige middenelektrode garandeert duurzaamheid en een stabiele vonk onder alle omstandigheden. De iridiumlegering heeft een extreem hoog smeltpunt, waardoor het de ideale keuze is voor de hedendaagse high-tech, high-performance motoren.

• De driewaardige metaalcoating biedt superieure anticorrosie- en antikleefeigenschappen
• Gegolfde ribben voorkomen vonken
• Isolatie van zuiver aluminiumsilicaatkeramiek zorgt voor superieure sterkte en betere warmteoverdracht
• Koperen kern vergemakkelijkt warmteafvoer
• Drievoudige afdichtingen voorkomen lekken

Technische gegevens:

Shell :

• Diameter schroefdraad: 14 mm
• Schroefdraadafstand: 1,25 mm
• Type zitting: Pakking
• Diepte: 19 mm (3/4" )
• Eindmaat zeskant: 5/8" (16 mm)
• Type aansluitingen: Massief
• Totale hoogte: ISO

• Tussenruimte: 0,8 mm

  Middenelektrode :

• Materiaal: Iridium
• Type: Fijne draad
• Grootte: 0,6 mm

• Projectie: Prominent

  Aardelektrode :

• Materiaal: Nikkel
• Type: Standaard
• Vorm: Conisch

• Hoeveelheid : 1

  Specificaties :

• Weerstand : Ja
• Weerstandswaarde : 5 kΩ
• Temperatuurbereik : 8
• Koppelspecificaties: Gietijzer: 18-25,3 lb-ft. Aluminium: 18-21,6 lb-ft.
