AP Racing-hoofdcilinder Ø 19,1 mm - stang M8 × 1,25 van 160 mm
Referentie:
AP-CP2623-92M160
Leveranciersref.:
CP2623-92PRM160
De AP Racing-hoofdcilinder met een diameter van 19,1 mm, onderdeelnummer CP2623-92PRM160, is bedoeld voor hydraulische rem- en koppelingsbedieningen in de racesport. Het compacte ontwerp is bijzonder geschikt voor toepassingen waar de beschikbare ruimte beperkt is.
De behuizing van gesmeed aluminium is lichter dan die van de versie van gegoten aluminium, met een gewichtsbesparing van 50 g. Hij is voorzien van een verticale bevestigingsflens, een korte slag voordat de toevoer wordt afgesloten en imperiale UNF-hydraulische schroefdraden.
Deze versie heeft een hoofdcilinderdiameter van 19,1 mm, oftewel 3/4″, en een duwstang met schroefdraad M8 × 1,25 van 160 mm, gemeten vanaf de montageflens. Dankzij de groene kunststof ring is de diameter snel te herkennen.
Technische specificaties
- Merk: AP Racing.
- Serie: CP2623.
- Fabrikantnummer: CP2623-92PRM160.
- Toepassingen: remmen en koppeling in de racesport.
- Materiaal behuizing: gesmeed aluminium.
- Bevestiging: verticale flens.
- Diameter hoofdcilinder: 19,1 mm — 0,75″ — 3/4″.
- Herkenbare kleur: groen.
- Totale slag: 25,4 mm — 1″.
- Slag vóór het afsluiten van de toevoer: kort, van 0,68 tot 1,09 mm.
- Schroefdraad hydraulische inlaat: 7/16″-20 UNF.
- Schroefdraad hydraulische uitgang: 3/8″-24 UNF.
- Schroefdraad van de duwstang: M8 × 1,25.
- Lengte van de stang vanaf de flens: 160 mm — 6,30″.
- Hartafstand van de bevestigingspunten: 57,2 mm.
- Diameter van de bevestigingsgaten: 8,7 mm.

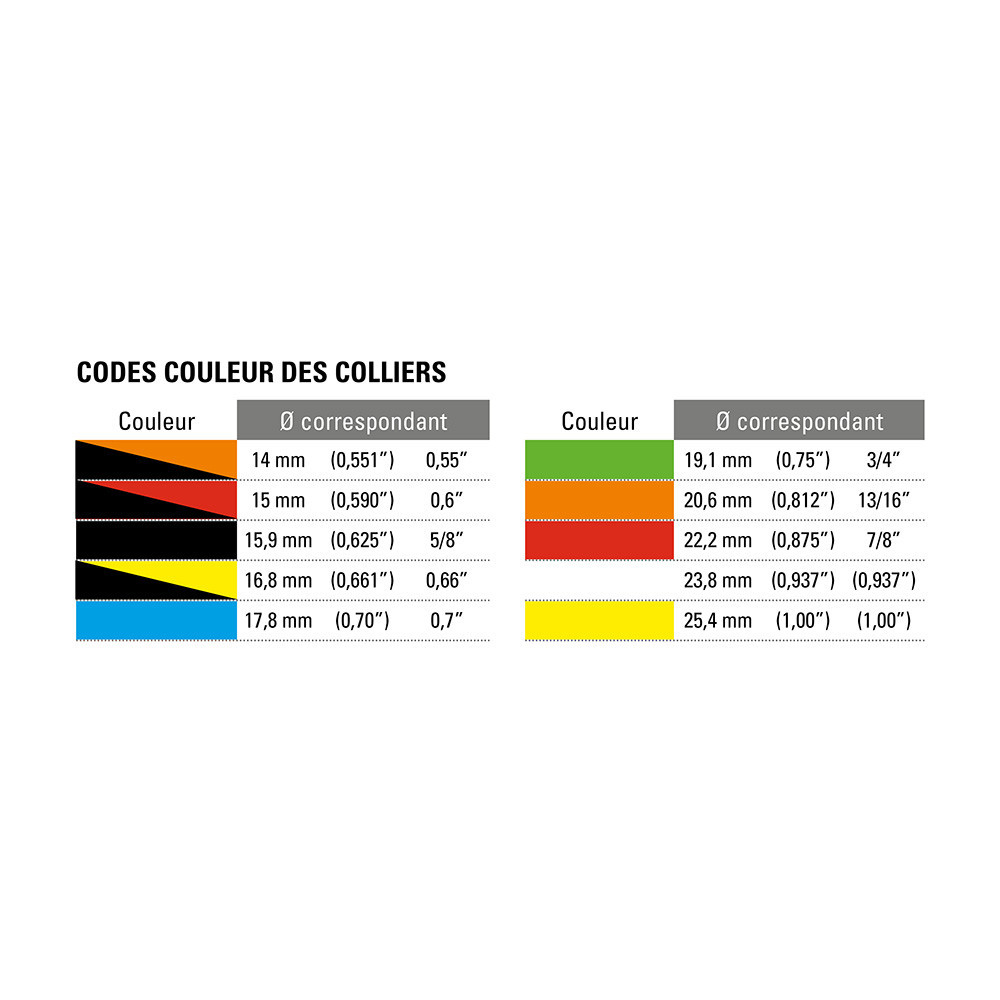

Kleurcodering van de diameters
De hoofdremcilinders van AP Racing worden geleverd met een kleine gekleurde plastic ring die om het huis is geplaatst om de diameter gemakkelijker te kunnen herkennen. Het artikelnummer en de nominale diameter staan ook op het huis aangegeven.
De volgende tabel heeft betrekking op hoofdremcilinders met duwbediening, waaronder de CP2623-serie. Dit artikelnummer is voorzien van een groene ring die overeenkomt met 19,1 mm — 3/4″.
| Kleur | Diameter in mm | Diameter in inch |
|---|---|---|
| Zwart / Oranje | 14 mm | 0,551″ |
| Zwart / Rood | 15 mm | 0,590″ |
| Zwart | 15,9 mm | 0,625″ — 5/8″ |
| Zwart / Geel | 16,8 mm | 0,661″ |
| Blauw | 17,8 mm | 0,70″ |
| Groen | 19,1 mm | 0,75″ — 3/4″ |
| Oranje | 20,6 mm | 0,812″ — 13/16″ |
| Rood | 22,2 mm | 0,875″ — 7/8″ |
| Wit | 23,8 mm | 0,937″ — 15/16″ |
| Geel | 25,4 mm | 1,00″ |
Uitvoeringen met niet-vastzittende stang
Het CP2623-assortiment omvat ook uitvoeringen met losse stang, die onder aparte artikelnummers worden aangeboden. Hiermee kan de hoofdcilinder worden vervangen zonder de stang van het pedaal of de pedalenstang te verwijderen. Het hier getoonde artikelnummer CP2623-92PRM160 is een uitvoering met vaste stang.
Reserveonderdelen en reparatieset
Artikelnummer reparatieset: AP Racing CP2623-92RK, apart verkrijgbaar.
Montage en aansluitingen
De 160 mm verwijzen naar de lengte van de duwstang vanaf de flens, en niet naar de lengte van het huis. De schroefdraad M8 × 1,25 betreft de mechanische verbinding met de bediening. De hydraulische in- en uitgangen maken gebruik van imperiale UNF-schroefdraden.
Controleer of de flens, de stang en de aansluitingen overeenkomen met de montage. Kies de diameter van de hoofdcilinder op basis van de vereisten van het hydraulische circuit en zorg ervoor dat de bediening correct is uitgelijnd.
De hoofdcilinders van AP Racing worden tijdens de productie individueel afgesteld om de dode slag te beperken. De stangen, zuigers en andere interne onderdelen mogen niet tussen verschillende hoofdcilinders worden verwisseld.
Foto en keuze van de hoofdcilinder

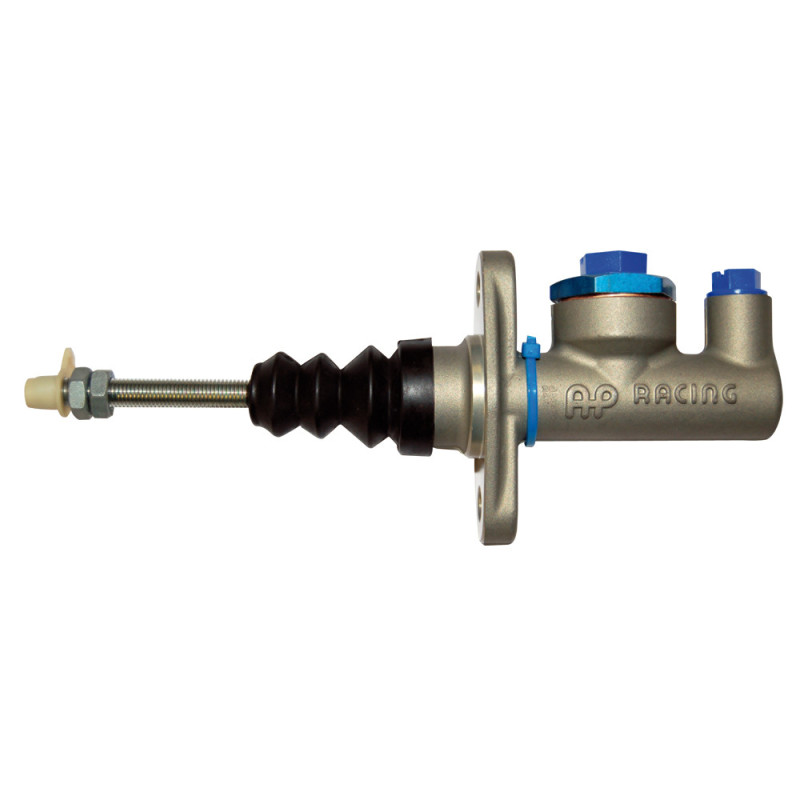

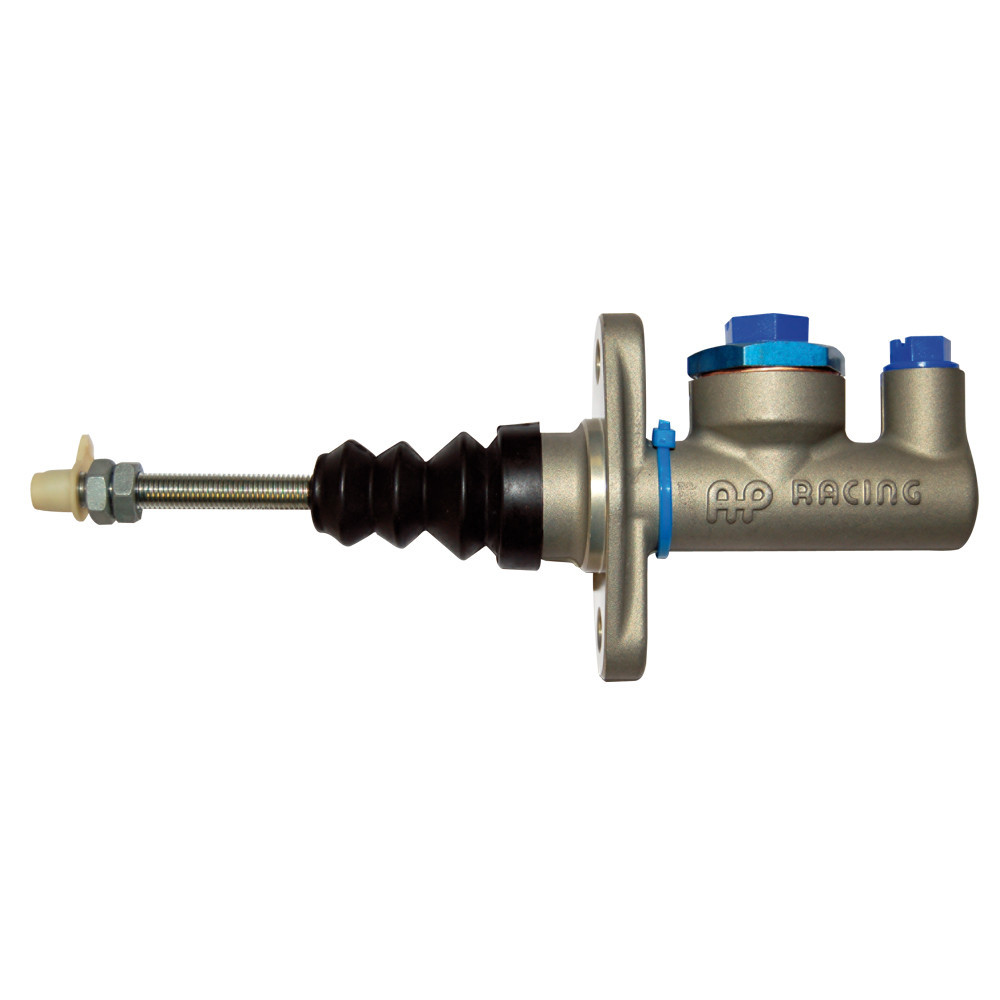

De foto toont de AP Racing CP2623-serie en is niet bindend wat betreft de kleur van de identificatieband. Raadpleeg het artikelnummer en de technische specificaties in dit gegevensblad om het model te kiezen dat geschikt is voor uw montage.
Controleer vóór het bestellen met name de diameter van de hoofdcilinder, de schroefdraad, de lengte van de stang en het type bevestiging. Bij twijfel kunnen onze technici u helpen bij het kiezen van het juiste artikelnummer voor uw installatie. Aarzel niet om contact met hen op te nemen.
Sterke punten
- Behuizing van gesmeed aluminium: 50 g lichter dan de versie van gegoten aluminium.
- Compact formaat: geschikt voor installaties met beperkte ruimte.
- Korte slag voordat de toevoer wordt afgesloten: van 0,68 tot 1,09 mm.
- Dubbele toepassing: hydraulische rem- en koppelingsbedieningen.
- Visuele herkenning: groene ring voor de diameter van 19,1 mm.
