Flexigauge AB-1 verpakking blauw (ACL-AB-1)

Kit Flexigauge AB-1 blue pack (ACL -AB-1)

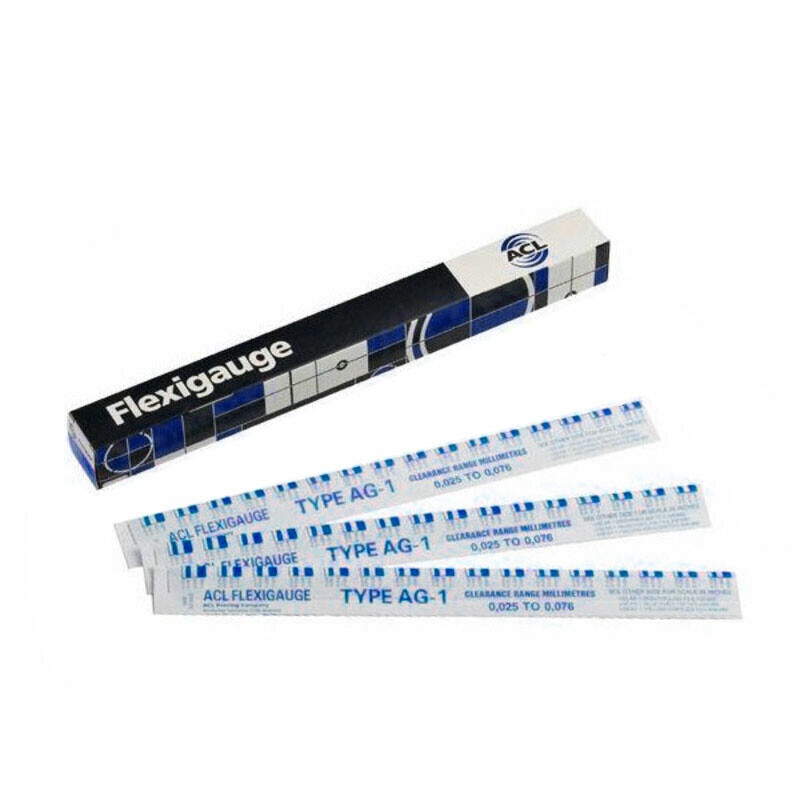

De Flexigauge is een kunststof meetinstrument dat vooral in mechanische werkplaatsen wordt gebruikt om de speling tussen motoronderdelen te controleren, in het bijzonder krukaslagers en drijfstangen. Dit gereedschap kan worden gebruikt om de speling tussen twee oppervlakken te meten zonder een motor of andere mechanische onderdelen volledig te demonteren.


AB-1 - (RB-1)(blauwe verpakking) Dekt een speling van 0,004in - 0,009in of 0.120mm - 0.229mm



Deze Flexigauge-set is ook verkrijgbaar in de volgende versies:

- ACL -AG-1 : Groene verpakking / Dekt een speling van : 0,001 - 0,003 inches of 0,025 - 0,076 mm.076 mm

- ACL-AR-1: Rode verpakking / Dekt een vrije ruimte van : 0,002 - 0,006 inch of 0,051 - 0,152 mm

- ACL-AY-1: Gele verpakking / Dekt een vrije ruimte van : 0,008 - 0,016 inch of 0,203 - 0,406 mm.406 mm


De gebruiksaanwijzing staat op de buitenkant van elke doos.
De speling van de drijfstanglagers en de hoofdlagers moet worden gemeten op het minst versleten deel van de lagers. Hoofdlagercontroles moeten worden uitgevoerd met de aangrenzende krukpen ongeveer 30 graden voorbij het onderste dode punt.



Bedieningsinstructies

1) Verwijder de lagerkap en veeg vervolgens voorzichtig de lagerschaal en de lagertap schoon om oliesporen te verwijderen.

2) Plaats een stukje Flexigauge op het lager bij de kruiskop.

3) Plaats de lagerkap terug en draai de bouten aan met een momentsleutel tot het aanbevolen aanhaalmoment. Let op: draai niet aan de as of de lagers.

4) Verwijder vervolgens de lagerkap: de Flexigauge blijft vastzitten aan het lager of de as.

5) Vergelijk de breedte van de afgeplatte meter met de schaalverdeling op de omslag. Het getal in de schaal geeft de speling aan, in duizendsten van een inch of in millimeters, afhankelijk van welke kant van de envelop wordt gebruikt.

6) Een conus wordt gedetecteerd als de Flexigauge aan de ene kant breder is dan aan de andere kant, waarbij het verschil tussen de meetwaarden de mate van conus aangeeft. Het breedste deel van het meetinstrument vertegenwoordigt het gebied met de minste speling. Als de Flexigauge breder is in het midden van het lager, duidt dit op "schuren" van de as.
