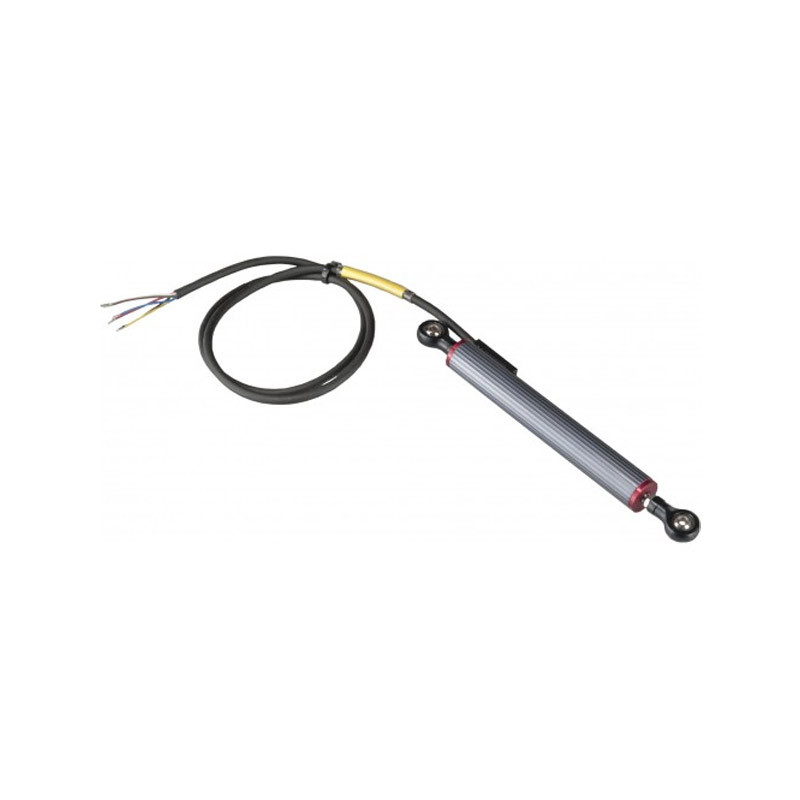

Potentiometer OBP Dubbel Signaal Lineair
Referentie:
OBP-POT2
Leveranciersref.:
OBPPOT2
Opmerking: alle bevestigingsmaterialen zijn inbegrepen.
Specificaties:
Maximale voedingsspanning - 40 VDC,
Resolutie - vrijwel oneindig,
Herhaalbaarheid - 0,01 mm
Werksnelheid - max. 10 M / s,
Mechanische levensduur - 25 miljoen cycli,
Aanbevolen stroomsterkte 10A,
Onafhankelijke lineariteit - +/- 0,5%.
5%
6 basiskabels aansluiten
Spoor 1
Rood = + V
Zwart = 0V
Geel = Signaal
Spoor 2
Bruin = + V
Blauw = 0V
Wit = Signaal
Verplaatsing
Volledig gesloten = + Vmax
Volledig open = 0V
Verplaatsingssignalen kunnen worden omgekeerd door de aansluitingen met de zwarte rode draad of de blauwe bruine draad om te wisselen, waardoor een + Vmax-uitgang ontstaat bij volledig open 0V bij volledig gesloten.
Sluit de + V voeding NIET aan op de gele en witte (signaal)draden omdat dit het sensorelement kan beschadigen.
Producten die bedoeld zijn voor het aanpassen van voertuigen voor wedstrijddoeleinden kunnen het gebruik ervan op de openbare weg verboden maken, voor zover zij de kenmerken van het voertuig zoals vermeld in het door de bevoegde autoriteiten afgegeven typegoedkeuringscertificaat aanzienlijk wijzigen (geluidsniveau, uitstoot van verontreinigende stoffen, maximumsnelheid, bandenmaten, enz.).
