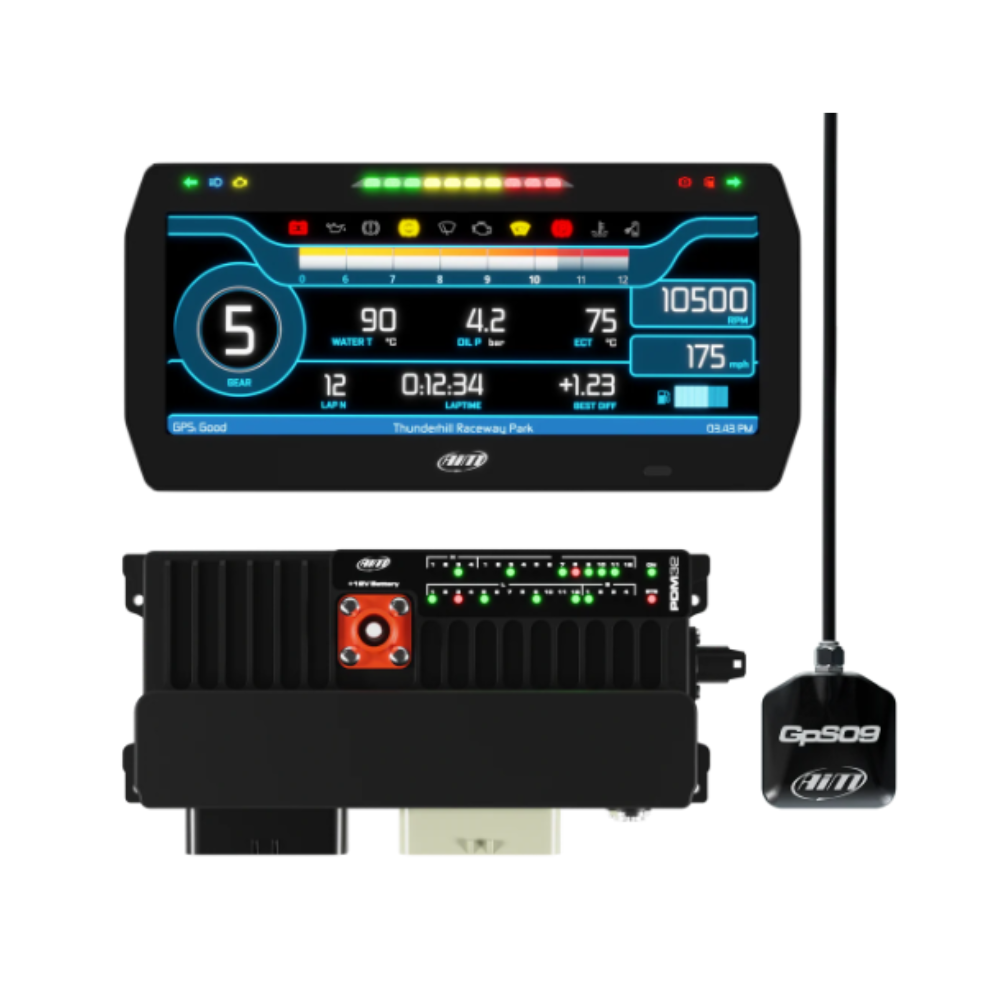

Dataloggingset AIM PDM 32 met 10" wegdisplay

Rust je voertuig uit met de nieuwste ontwikkelingen op het gebied van datatracking met de AIM PDM 32 dataregistratieset, met een 10-inch scherm dat speciaal is ontworpen voor gebruik in de racerij.

Met 14 configureerbare ingangen, waaronder 8 analoge en een ingang voor 2 snelheden, geeft dit systeem je nauwkeurige controle over de prestaties van je voertuig.

Met de variabele vermogensuitgangen, variërend van 4 tot 20 A voor hoog vermogen, tot 12 tot 15 A voor laag vermogen en tot 35 A voor halve brug, kun je voldoen aan de specifieke eisen van je voertuig. Met 3-weg CAN-connectiviteit en een intern geheugen van 4 GB kun je essentiële gegevens in realtime vastleggen en analyseren

De robuuste connectiviteit omvat 2 AMP connectoren, 2 Binder connectoren, 1 Amphenol Surlok connector en 1 Rosenberger connector, voor optimale betrouwbaarheid, zelfs in de meest veeleisende omgevingen. Met compacte afmetingen van 278x0135x26.2mm en een waterdichtheid van IP65 is deze kit ontworpen om de zwaarste omstandigheden op het spoor te weerstaan.

Bovendien krijg jemet een schermresolutie van 1280x480 pixels een helder, gedetailleerd beeld van de gegevens.

Verkrijgbaar met standaard kabellengten van 0,5,1.3m, 2m en 4m, en dakversies van 2m en 4m.

Kenmerken :

• Ingangen :

• 14 volledig configureerbaar, elk max. 500 Hz :

• 8 analoog/digitaal

• 4 digitale ingangen

• 2 snelheidsingang

• Uitgangen :

• 4 tot 20 A (hoog vermogen)

• 12 tot 15 A (laag vermogen)

• 12 tot 10 A (lage brug)

• 4 tot 35 A (halve brug)

• Beveiliging: overspanning, onderspanning, overstroom, overtemperatuur

• Maximale totale stroom: 120 A

• LED's: 32 RGB LED's + 1 PDM ON + 1 PDM STS (status)

• Lin-bus: 1
• CAN-aansluitingen: 3
• Intern platform: 3-assige versnellingsmeter ±5G + 3-assige gyroscoop + 3-assige magnetometer
• Aansluiting afstandsbeeldweergave: 1 AiM stream-uitgang

• Connectoren: 2 AMP connectoren + 2 Binder connectoren + 1 Amphenol Surlok connector + 1 Rosenberger connector

• Intern geheugen: 4 GB

• Externe modules: GPS-module, kanaaluitbreiding, TC Hub, Lambda-controller, SmartyCam HD, Formula-handwiel, I/O-drukknopmodule op afstand

• Externe analoge camera-ingang: 2

• Behuizing: Geanodiseerd aluminium

• Dichtheid: IP65

• Afmetingen: 234,5 x 94,6 x 49,5 mm 234,5 x 94,6 x 49,5 mm

• Gewicht: 761 g

• PDM Dash 10" TFT-scherm :

• Scherm: 10" TFT

• Resolutie: 1280 x 480 pixels

• Contrast: 1.100:1

• Helderheid: 800cd/m2

• Omgevingslichtsensor : Ja

• LED's met informatie over de schermstatus: 6

• Indicatielampjes wisselen versnelling: 10

• Behuizing: Geanodiseerd aluminium

• Drukknoppen: Metaal

• Connectoren: LVDS Link 4 pins Rosenberger male connector

• Afmetingen: 278,0 x 135,0 x 26,2 mm : 278,0 x 135,0 x 26,2 mm

• Gewicht: 1000 g

• Stroomverbruik: 250 mA

• Waterbestendigheid: IP65

• GPS-module :

• 5-pins Binder aansluiting

• Afmetingen: 64,8 x 53,2 x 19,7 mm 64,8 x 53,2 x 19,7 mm

• Gewicht: 60,5 g
