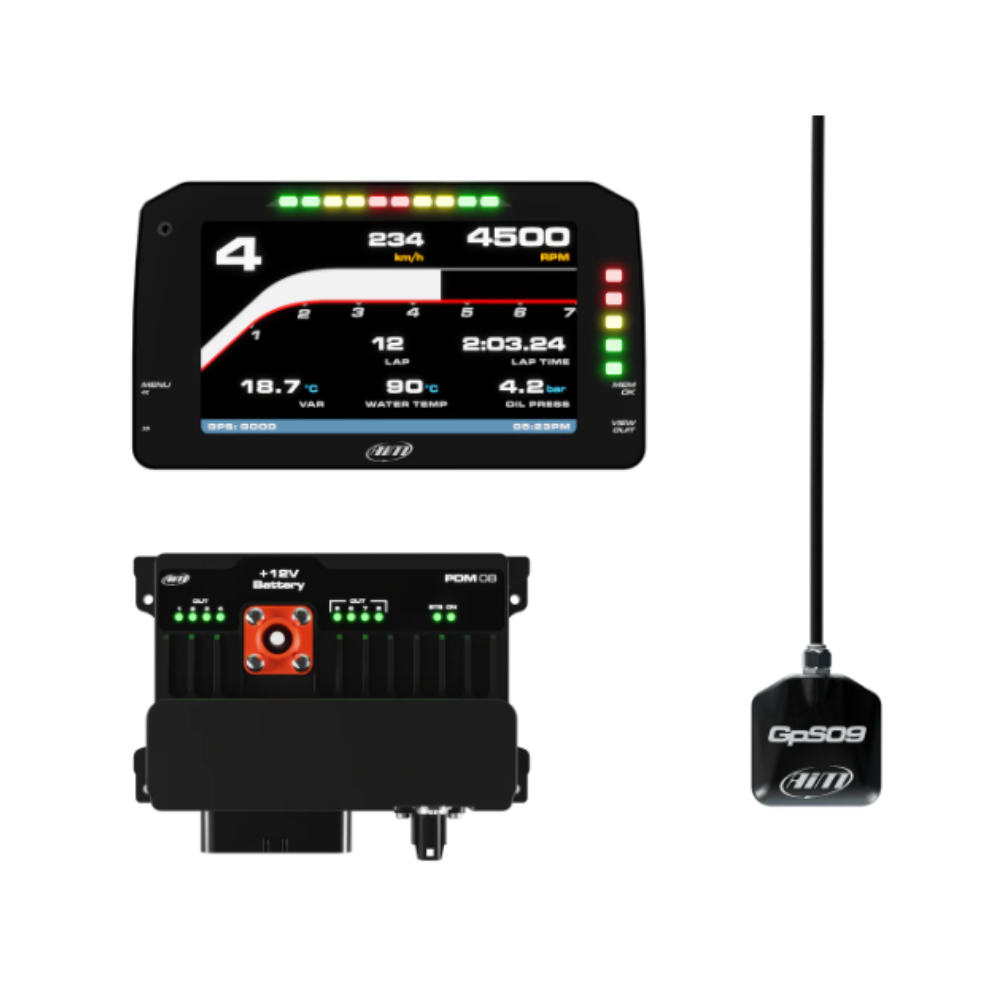

Dataloggingset AIM PDM 8 met 6" rasscherm

Vertienvoudig de prestaties van je voertuig met de AIM PDM 8 dataregistratieset, met een scherm van 6 inch.

Met zes configureerbare ingangen en drie CAN-aansluitingen zorgt deze kit voor een naadloze integratie met andere elektronische componenten in je voertuig.

Het interne geheugen van 4 GB garandeert nauwkeurige gegevensregistratie tijdens races, terwijl de waterdichte IP65-classificatie de kit beschermt tegen de meest extreme omstandigheden op het circuit.

Hoogwaardige connectoren, waaronder een AMP-connector, een Amphenol Surlok-connector en een Rosenberger-connector, zorgen voor een betrouwbare en veilige verbinding.

Met een resolutie van 800x480 pixels biedt het display een duidelijke, gedetailleerde weergave van de gegevens, terwijl het compacte formaat ( 198.6x106.2x49.9mm ) het eenvoudig in elke cockpit te installeren maakt.

Met een gewicht van slechts 640 gram is deze lichtgewicht en robuuste kit ideaal voor veeleisende racetoepassingen.

Kabel verkrijgbaar in standaard versie : 0.5m 1.3m , 2m en 4m, evenals een dakversie: 2m en 4m

Eigenschappen :

• LED's: 8 RGB LED's + 1 PDM ON + 1 PDM STS (status)

• Ingangen:
• Zes volledig configureerbare ingangen, elk max. 500 Hz

• Pullup + 12V, + 5V, analoog/digitaal

• Pull down

• Snelheid IN: 2

• Uitgangen :

• 1 met seriediode tot 20 A

• 1 tot 25 A

• 6 tot 15 A

• Beveiliging tegen: overspanning, onderspanning, onderstroom, overtemperatuur

• Alle uitgangen hebben een interne vrijloopdiode.

• Maximale totale stroom: 100 A

• Lin-bus: 1

• CAN-aansluitingen: 3

• Intern platform: 3-assige versnellingsmeter ±5G + 3-assige gyroscoop + 3-assige magnetometer

• Intern geheugen: 4 GB

• Externe modules: GPS-module, kanaaluitbreiding, TC Hub, Lambda-controller, SmartyCam HD, Formula Handwheel, externe I/O-drukknopmodule

• Ingang externe analoge camera: NEE

• Connectoren: 1 AMP connector + 1 Amphenol Surlok connector + 1 Rosenberger connector

• Aansluiting afstandsbeeldweergave: 1 AiM stream-uitgang

• Behuizing: Geanodiseerd aluminium

• Afmetingen: 161 x 100,6 x 50,6 mm 161 x 100,6 x 50,6 mm

• Gewicht: 500g

• Waterbestendigheid: IP65

• AiM PDM Dash 6

• Beeldscherm: 6" TFT

• Resolutie: 800 x 480 pixels

• Contrast: 600:1
• Helderheid: 700cd/m2 - 1000 Lumen
• Omgevingslichtsensor : Ja
• LED voor apparaatstatus: 5

• Schakelverlichting LED: 10

• Behuizing: Geanodiseerd aluminium

• Drukknoppen: Metaal

• Connectoren: LVDS Link 4-pins Rosenberger mannetje
• Afmetingen: 189,6 x 106,4 x 24.9mm 189,6 x 106,4 x 24,9 mm
• Gewicht: 640 g
• Stroomverbruik: 150 mA
• Waterbestendigheid: IP65
• GPS-module
• 5-pins Binder-aansluiting

• Afmetingen: 64,8 x 53,2 x 19,7 mm 64,8 x 53,2 x 19,7 mm

• Gewicht: 60,5 g
