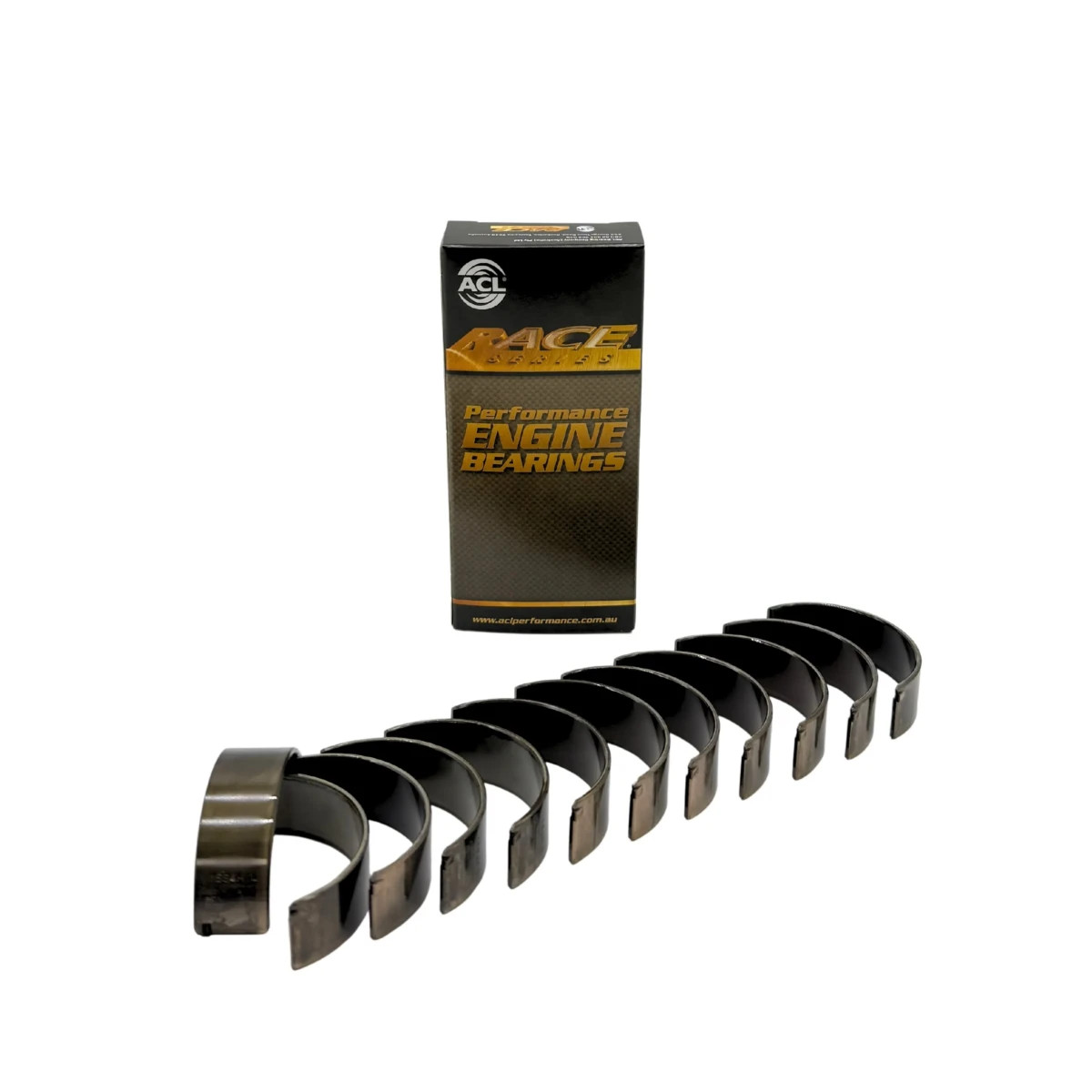

De ACL Race Series 6B1395H-STD drijfstanglagers zijn ontworpen voor de BMW N52- en N53-motoren met zes cilinders in lijn, met name in de cilinderinhoudsklassen van 2,5 en 3,0 liter. Deze STD-versie is bedoeld voor montage met krukascilinders die hun standaardafmetingen behouden.
De ACL Race Series-serie is ontwikkeld voor high-performance motoren en toepassingen die aan hoge belastingen worden blootgesteld. Bij de BMW N52- en N53-motoren vormen deze lagers de verbinding tussen de drijfstangen en de krukascilinders, met nauwkeurig gedefinieerde afmetingen om de speling tijdens het bedrijf te beheersen en de oliefilm in stand te houden.
STD-uitvoering voor krukassen met standaardafmetingen
Artikelnummer 6B1395H-STD komt overeen met de standaardversie van deze ACL-serie. Deze is bedoeld voor krukassen met een diameter tussen 49,973 en 49,993 mm, met een diameter van de drijfstangzitting tussen 53,600 en 53,616 mm.
ACL biedt deze serie ook in verschillende afmetingen aan. De STD-versie moet daarom worden gekozen na metrologische controle van de krukas en controle van de oliespeling. De keuze van de afmetingen van de lagers hangt af van de daadwerkelijk gemeten afmetingen tijdens de montage van de motor.
ACL Race Series voor BMW N52- en N53-motoren
Deze lagers zijn geschikt voor BMW N52- en N53-motoren die worden gebruikt in verschillende BMW-modellen met een zescilinder-in-lijnmotor. Artikelnummer 6B1395H-STD heeft een maximale dikte aan de bovenkant van 1,793 mm en een maximale breedte van 17,55 mm.
Vóór de montage wordt aanbevolen om de krukassen, de drijfstangzittingen en de oliespeling nauwkeurig te controleren om te bevestigen dat de STD-maat inderdaad overeenkomt met de configuratie van de motor.
Technische specificaties van de ACL Race Series-lagers 6B1395H-STD
Merk: ACL
Serie: Race Series
Fabrikantcode: 6B1395H-STD
Type: drijfstanglagers
Specificatie: STD
Toepassingen: BMW N52 en N53
Cilinderinhoud: 2,5 en 3,0 liter
Motoropbouw: 6-cilinder-in-lijn
Standaard krukasdiameter: 49,973 tot 49,993 mm
Diameter van de opname: 53,600 tot 53,616 mm
Maximale dikte aan de bovenkant: 1,793 mm
Maximale breedte: 17,55 mm
ACL-materiaal: F781
Montage: krukas met standaardafmetingen
Selectie: afhankelijk van de afmetingen van de krukas en de vereiste oliespeling
