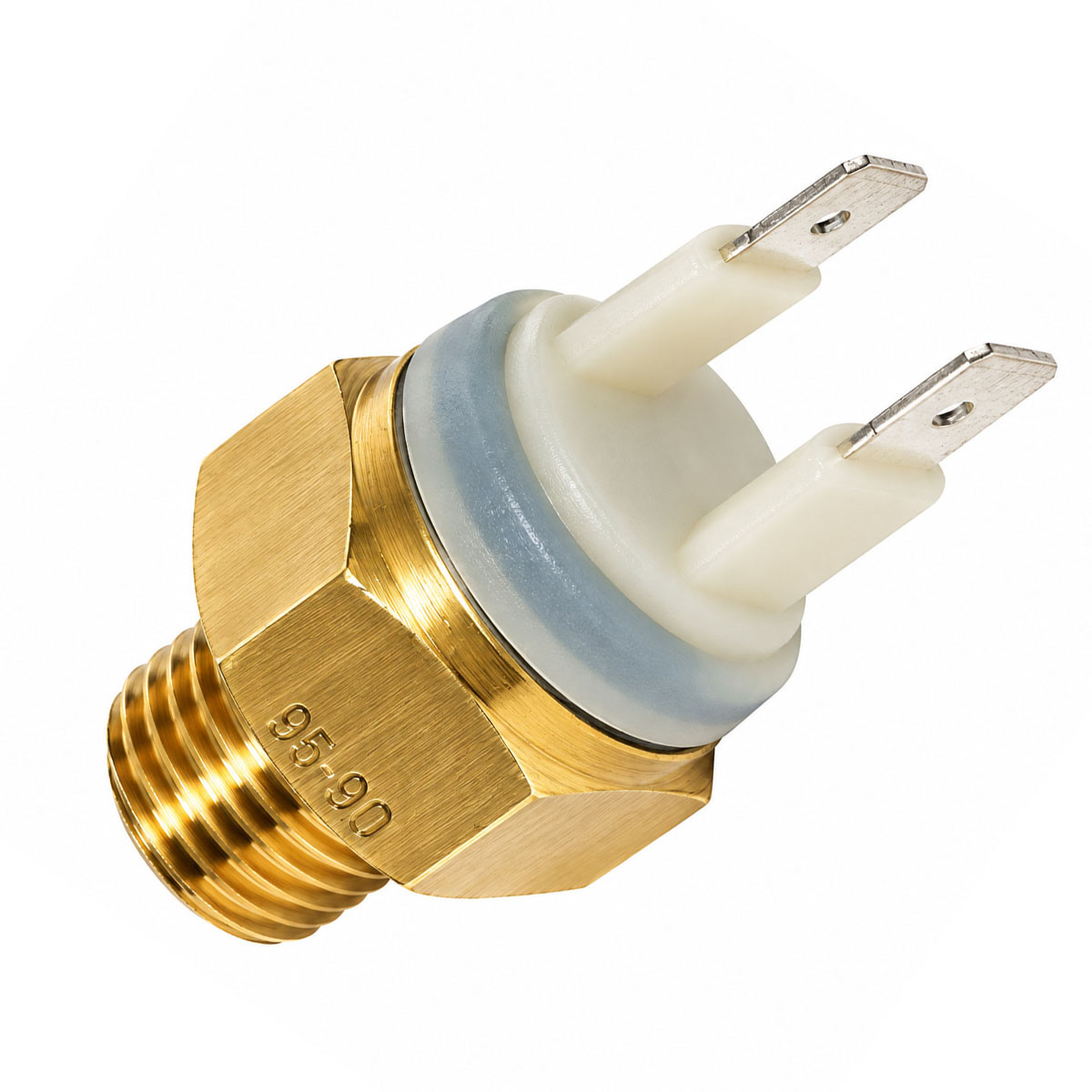

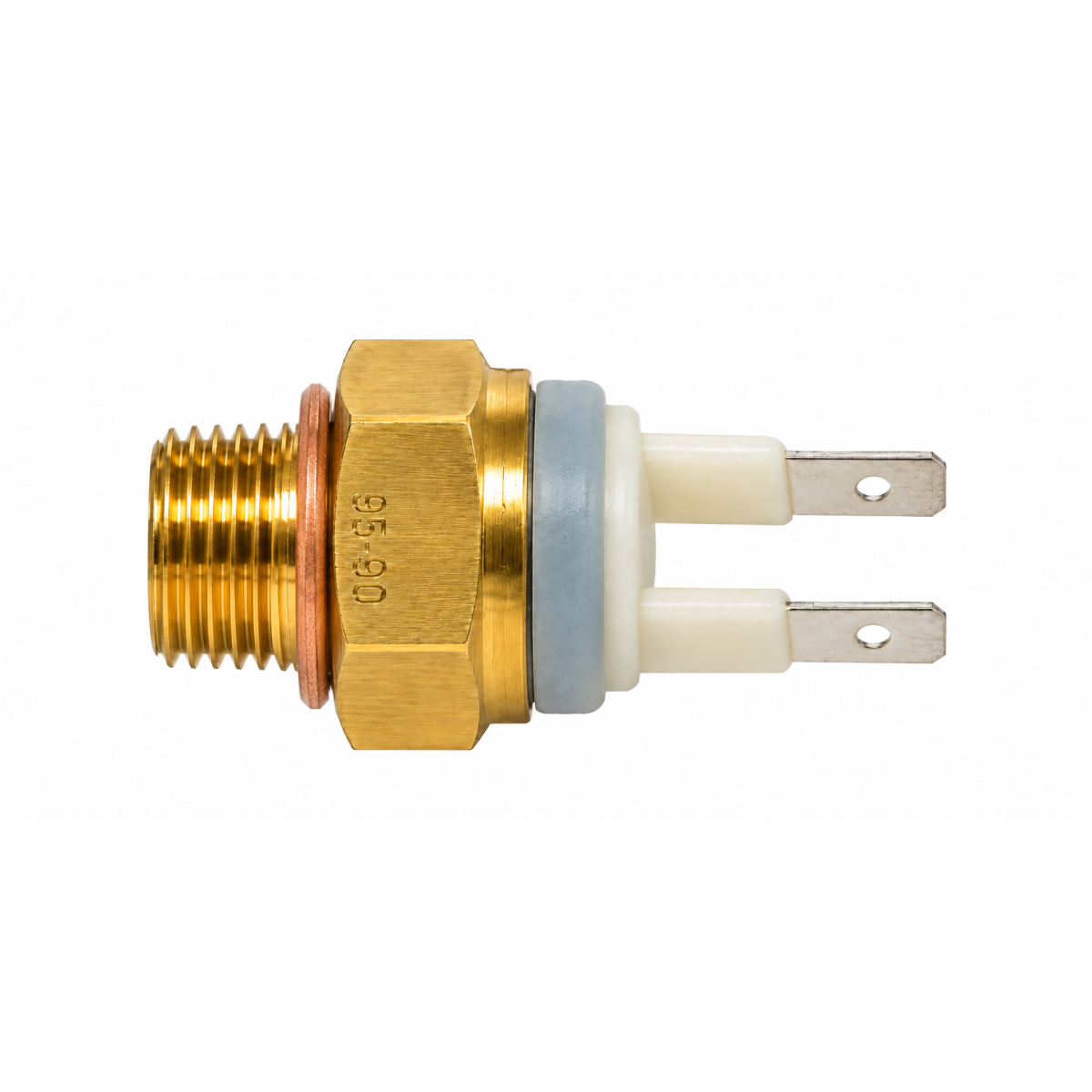

Thermocontact de ventilateur Vernet M14x150 – 100 °C - 95 °C

Le thermocontact de ventilateur de refroidissement Vernet avec un filetage M14x150 permet de déclencher le ventilateur lorsque la température atteint 100 °C, puis de l’arrêter lorsqu’elle redescend à 95 °C au niveau du thermocontact.

Ces températures sont fixes et non réglables. L’écart de 5 °C entre le déclenchement et l’arrêt, appelé hystérésis, limite les mises en marche et les arrêts répétés lorsque la température fluctue autour de la température de déclenchement.

Choisir les températures adaptées au moteur

Chaque moteur possède une plage de température de fonctionnement optimale définie par son constructeur. Le choix du thermocontact doit respecter les besoins du moteur et rester cohérent avec le thermostat, le radiateur et l’emplacement du contacteur dans le circuit de refroidissement. Un déclenchement plus précoce du ventilateur n’est pas systématiquement bénéfique.

Les températures de 100 °C au déclenchement et 95 °C à l’arrêt correspondent à la température au niveau du thermocontact. Elles ne définissent pas à elles seules la température optimale du moteur et ne doivent pas être confondues avec la température d’ouverture du thermostat, qui régule la circulation du liquide de refroidissement.

Conseils de montage du thermocontact Vernet

Prévoir un adaptateur sur durite de refroidissement doté d’un taraudage M14x150, adapté au diamètre intérieur de la durite, ou utiliser un emplacement disponible de même filetage sur le circuit de refroidissement. La partie sensible du thermocontact doit être en contact avec le liquide de refroidissement. Vérifier l’espace disponible, la connectique et l’étanchéité du montage.

Montage avec relais : le thermocontact doit être raccordé au circuit de commande d’un relais, et non au circuit de puissance. Il commande la bobine du relais, tandis que les contacts de puissance du relais alimentent le ventilateur. Ne pas alimenter directement le moteur du ventilateur à travers le thermocontact.

Prévoir un relais, un fusible de protection et une section de câbles adaptés à la consommation du ventilateur, en tenant compte de son courant de démarrage. Respecter le schéma de câblage du relais et du véhicule.

Caractéristiques techniques du thermocontact Vernet M14x150

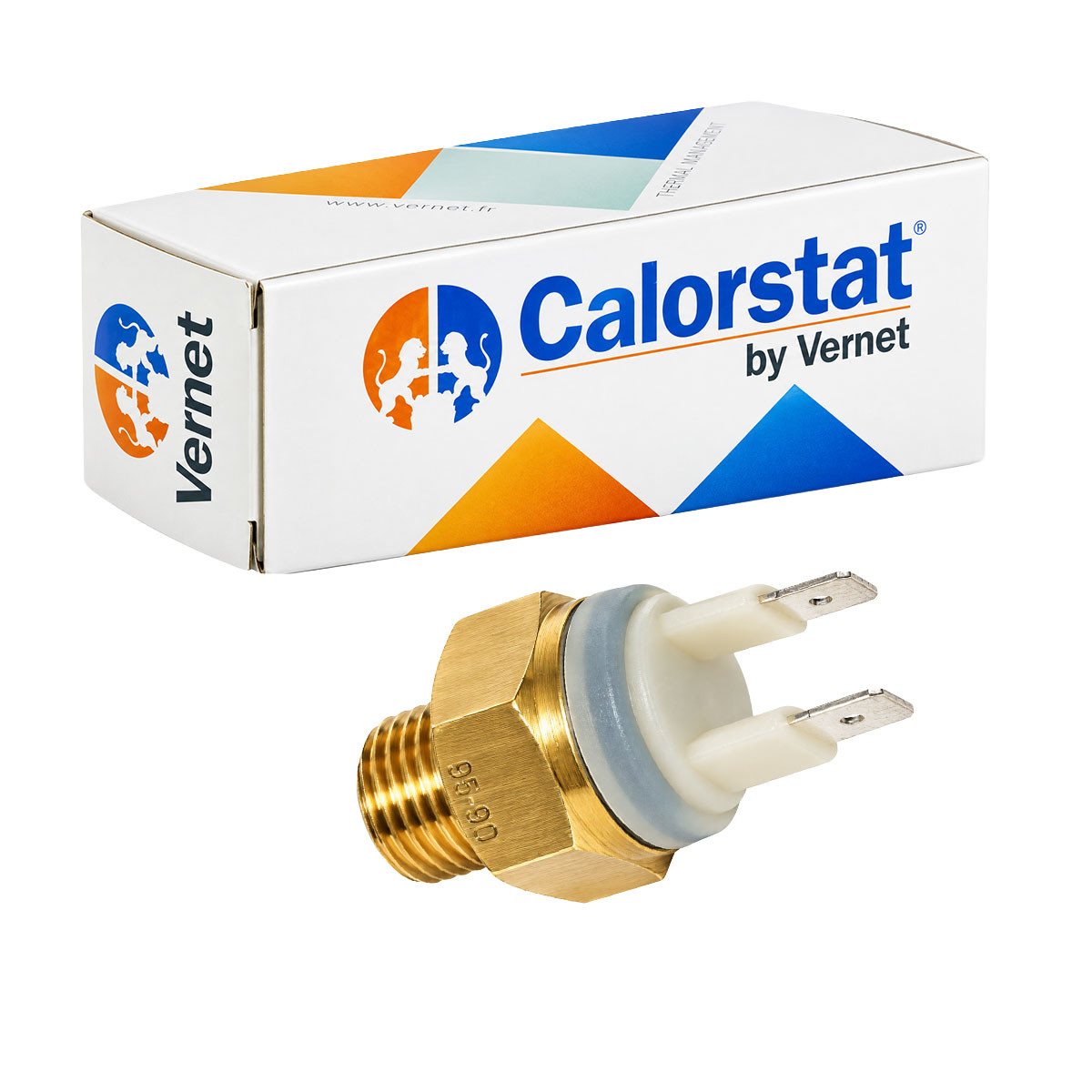

• Marque : Calorstat by Vernet.
• Référence fabricant : TS2605.
• Type de produit : thermocontact de ventilateur de refroidissement.
• Température de déclenchement : 100 °C.
• Température d’arrêt : 95 °C.
• Réglage des températures : températures fixes, non réglables.
• Hystérésis de commutation : 5 °C.
• Filetage : M14x150, soit un diamètre nominal de 14 mm et un pas de 1,5 mm.
• Montage : sur adaptateur de durite ou emplacement disponible avec taraudage M14x150.
• Raccordement électrique : circuit de commande d’un relais ; alimentation directe du ventilateur interdite.

Points forts du thermocontact Vernet

• Déclenchement et arrêt automatiques du ventilateur selon la température.
• Températures de déclenchement et d’arrêt distinctes pour limiter les commutations rapprochées.
• Calibrage fixe ne nécessitant aucun réglage de température.
