Goujon de roue à visser 14x150 longueur 86 mm - A.I. Tech

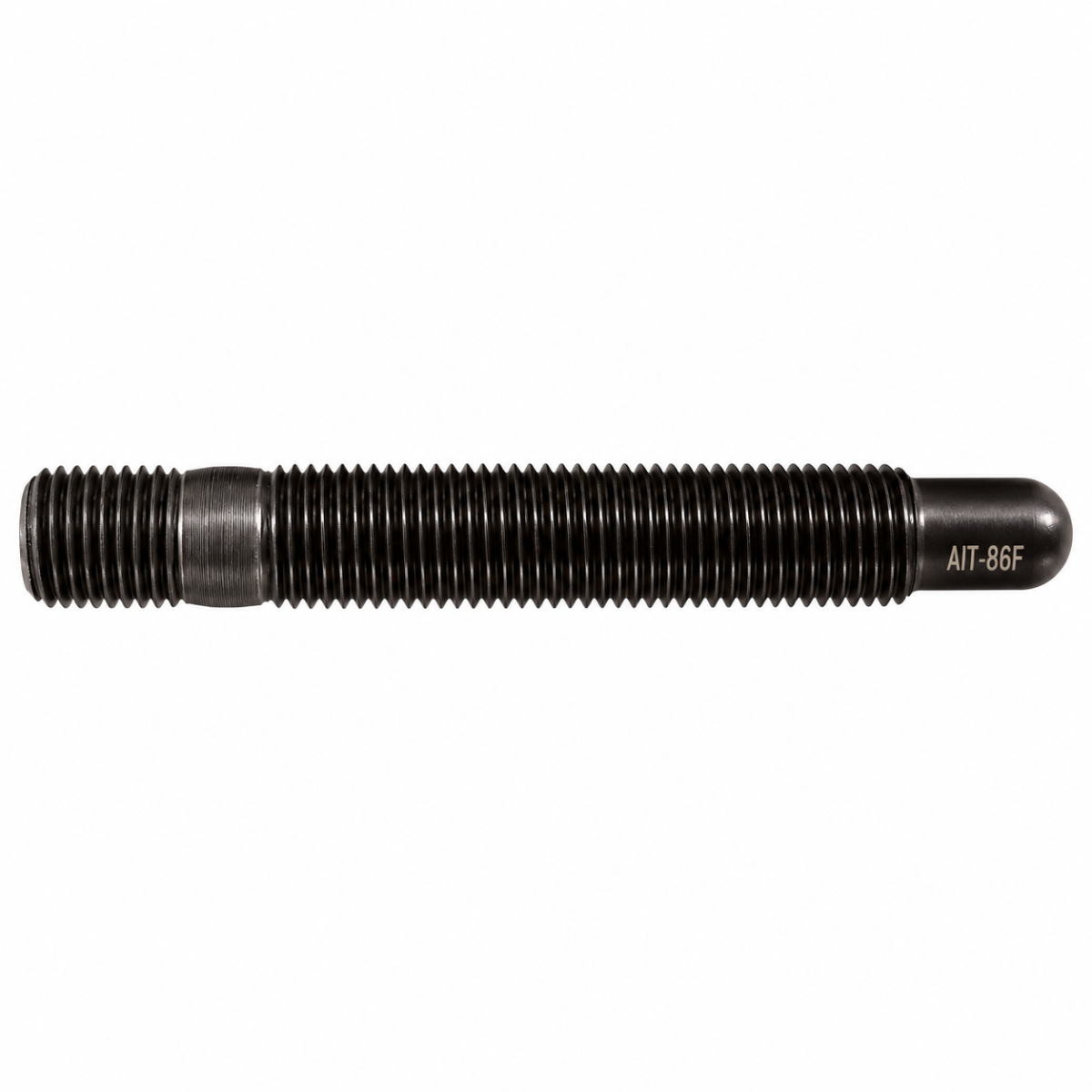

Le goujon de roue à visser A.I. Tech de 86 mm possède un filetage M14 × 1,50 côté moyeu et un filetage M14 × 1,50 côté roue, destiné à recevoir l’écrou de fixation.

Fabriqué en acier allié au nickel, au chrome et au molybdène, il permet un montage de roue par goujons et écrous. Son extrémité arrondie de 15 mm facilite le guidage de la roue et l’engagement de l’écrou lors des changements de roues.

La partie filetée côté moyeu mesure 15 mm. La longueur côté roue est de 64 mm, extrémité de guidage comprise.

Vendu à l’unité.

Caractéristiques techniques

• Marque : A.I. Tech.
• Référence : AIT-86F.
• Ancienne référence : AIT-82F.
• Type : goujon de roue à visser à double filetage.

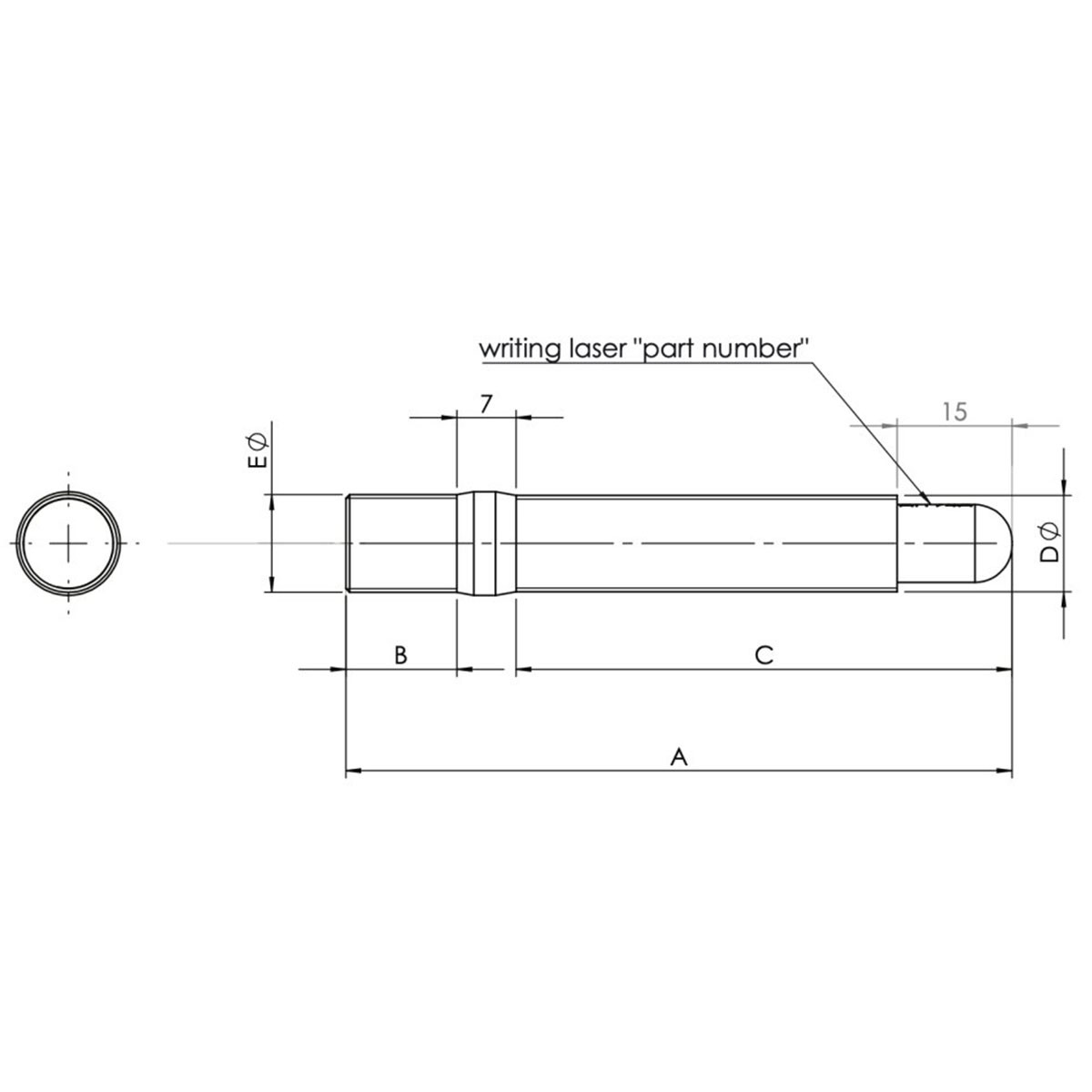

• Filetage côté moyeu — E : M14 × 1,50.
• Filetage côté roue — D : M14 × 1,50.
• Longueur totale — A : 86 mm.
• Longueur filetée côté moyeu — B : 15 mm.
• Longueur côté roue — C : 64 mm, extrémité de guidage comprise.
• Longueur de l’extrémité de guidage : 15 mm.
• Longueur de la zone centrale : 7 mm.
• Matière : acier 39NiCrMo3.
• Traitement de surface : oxydation.
• Conditionnement : vendu à l’unité.

Compatibilité et montage

Le côté moyeu se visse dans un taraudage M14 × 1,50. Le côté roue reçoit un écrou M14 × 1,50, dont la portée doit correspondre à celle de la jante.

Vérifier la profondeur disponible dans le moyeu, l’épaisseur de la jante et l’engagement de l’écrou. La cote C de 64 mm comprend le guide d’extrémité : elle ne correspond pas à une longueur entièrement filetée.
